Mercedes Câble adaptateur 38 broches OBD1 – 16 broches OBD2 | Voiture particulière

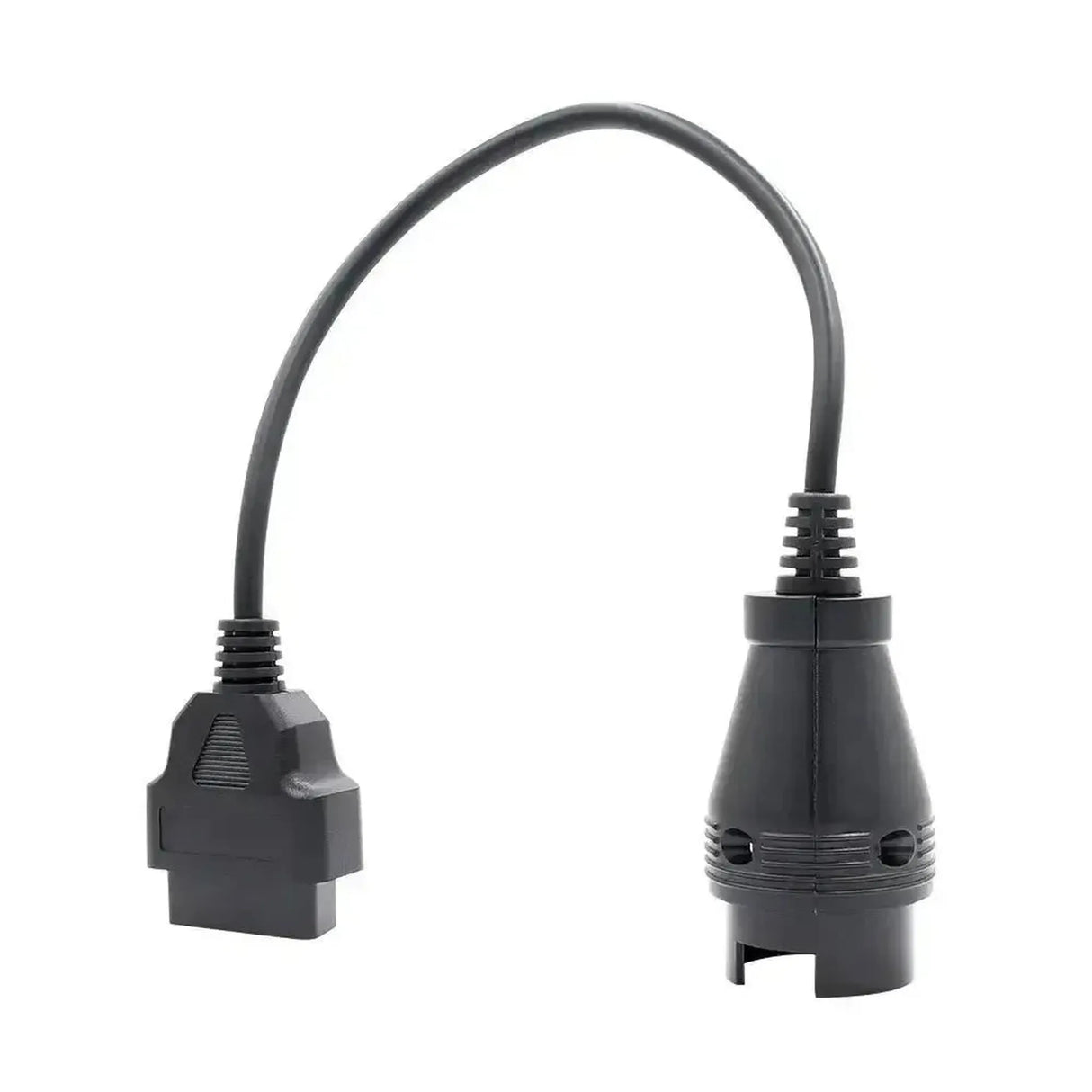

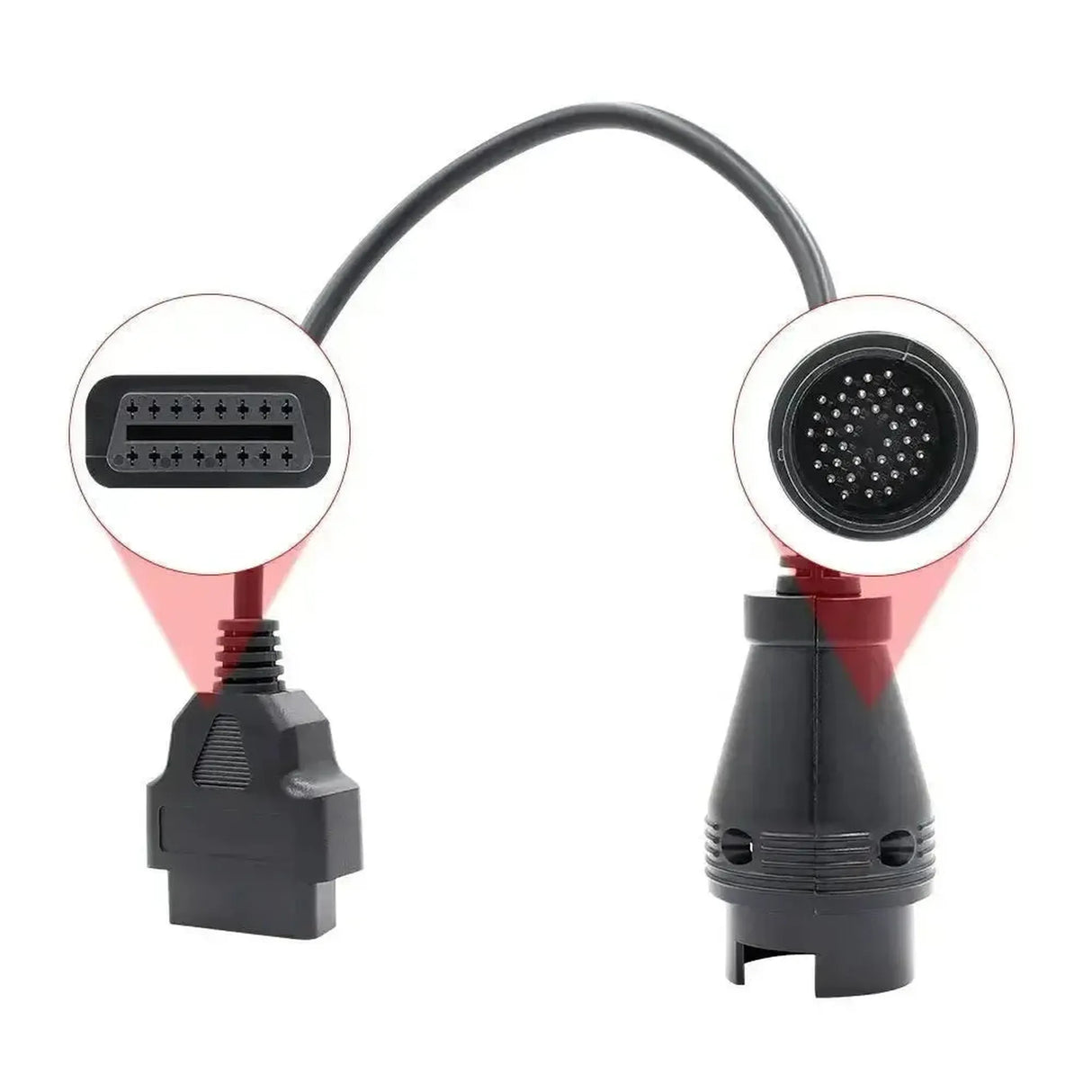

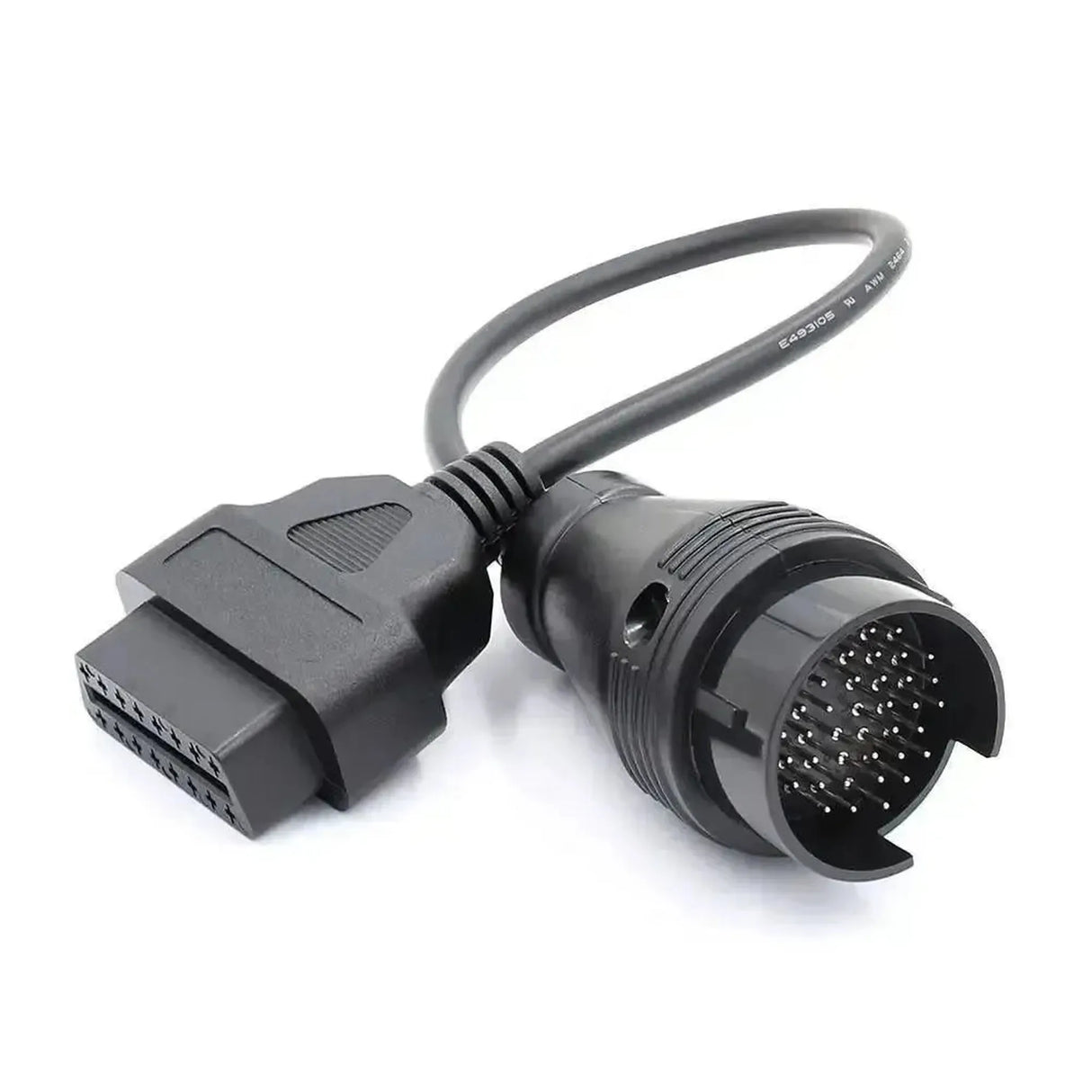

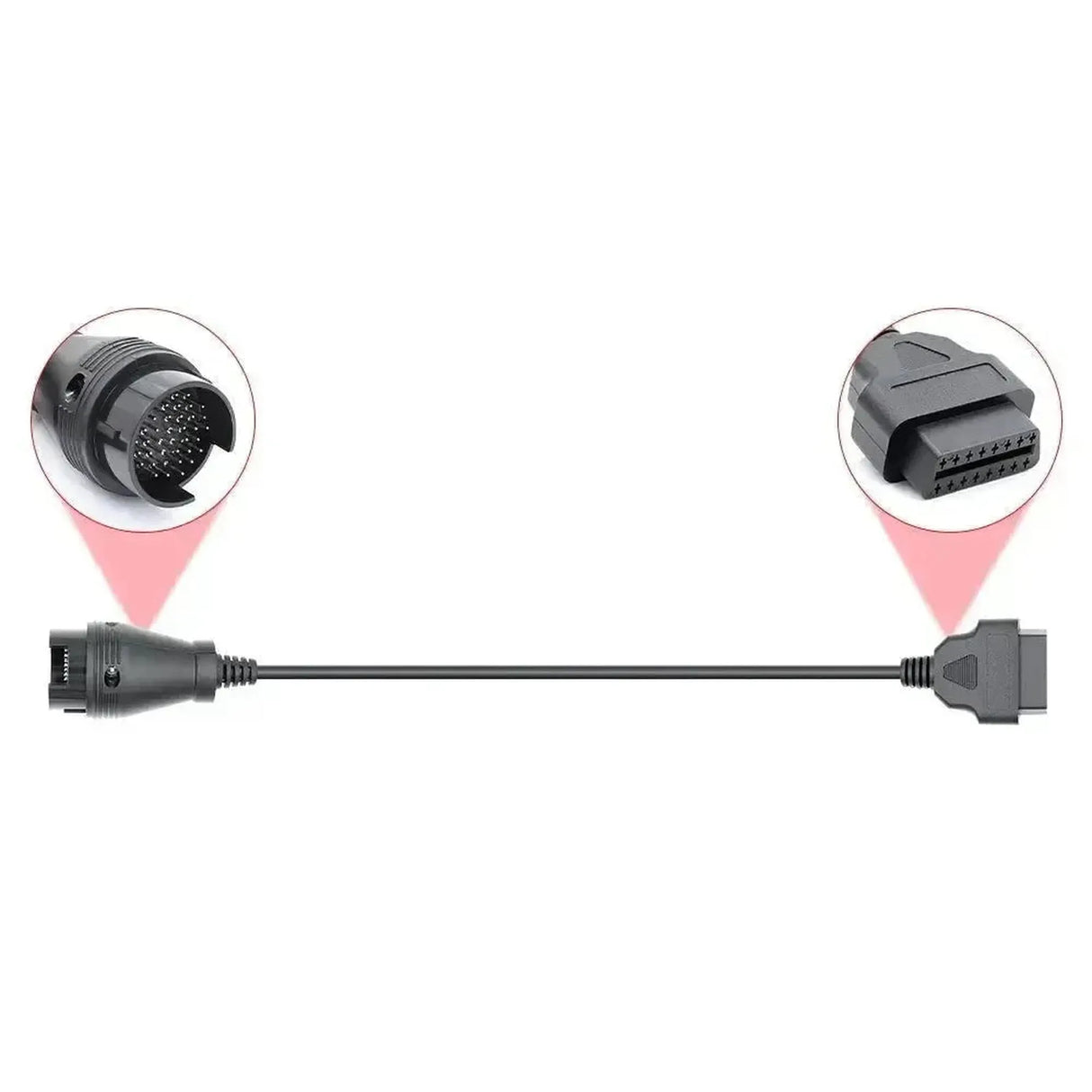

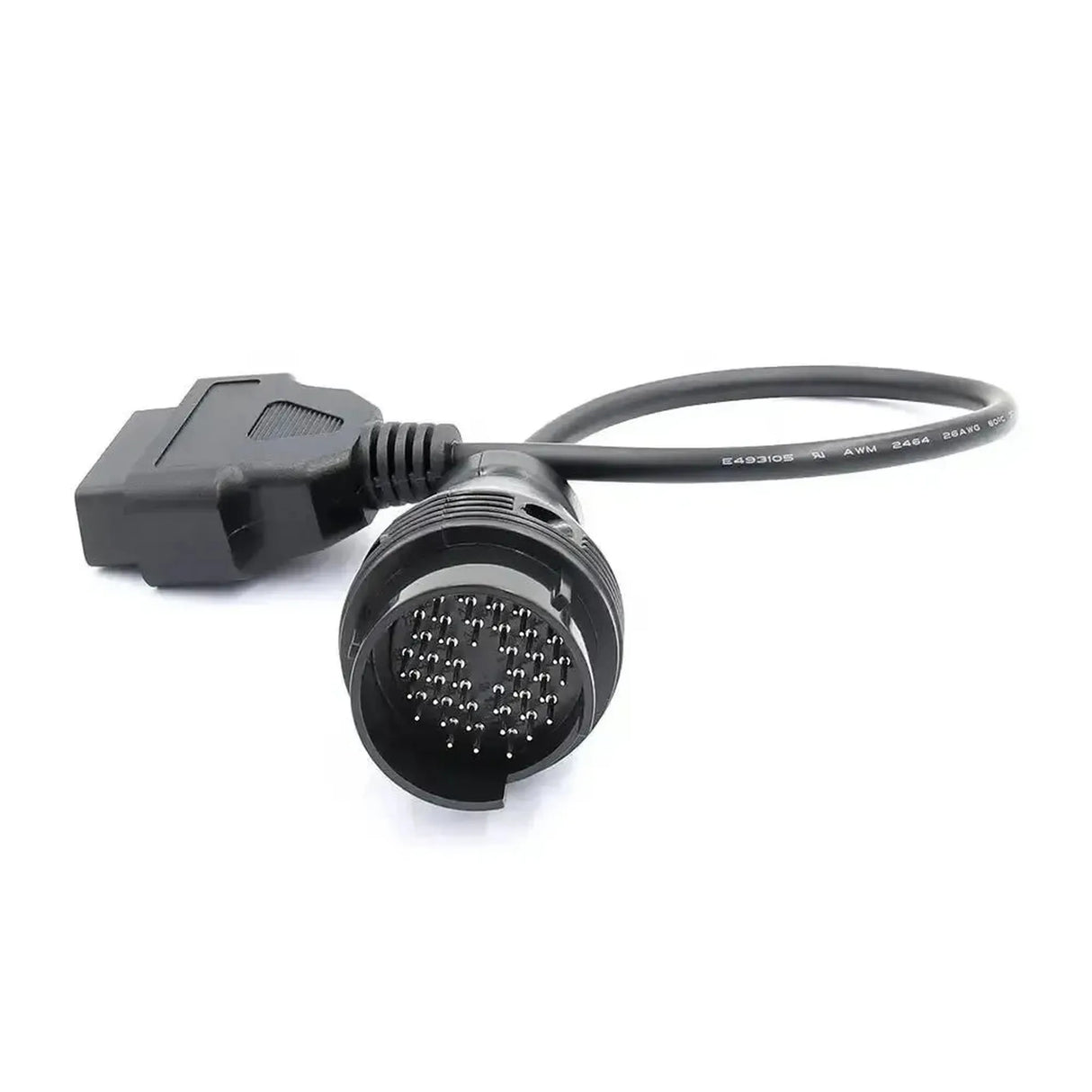

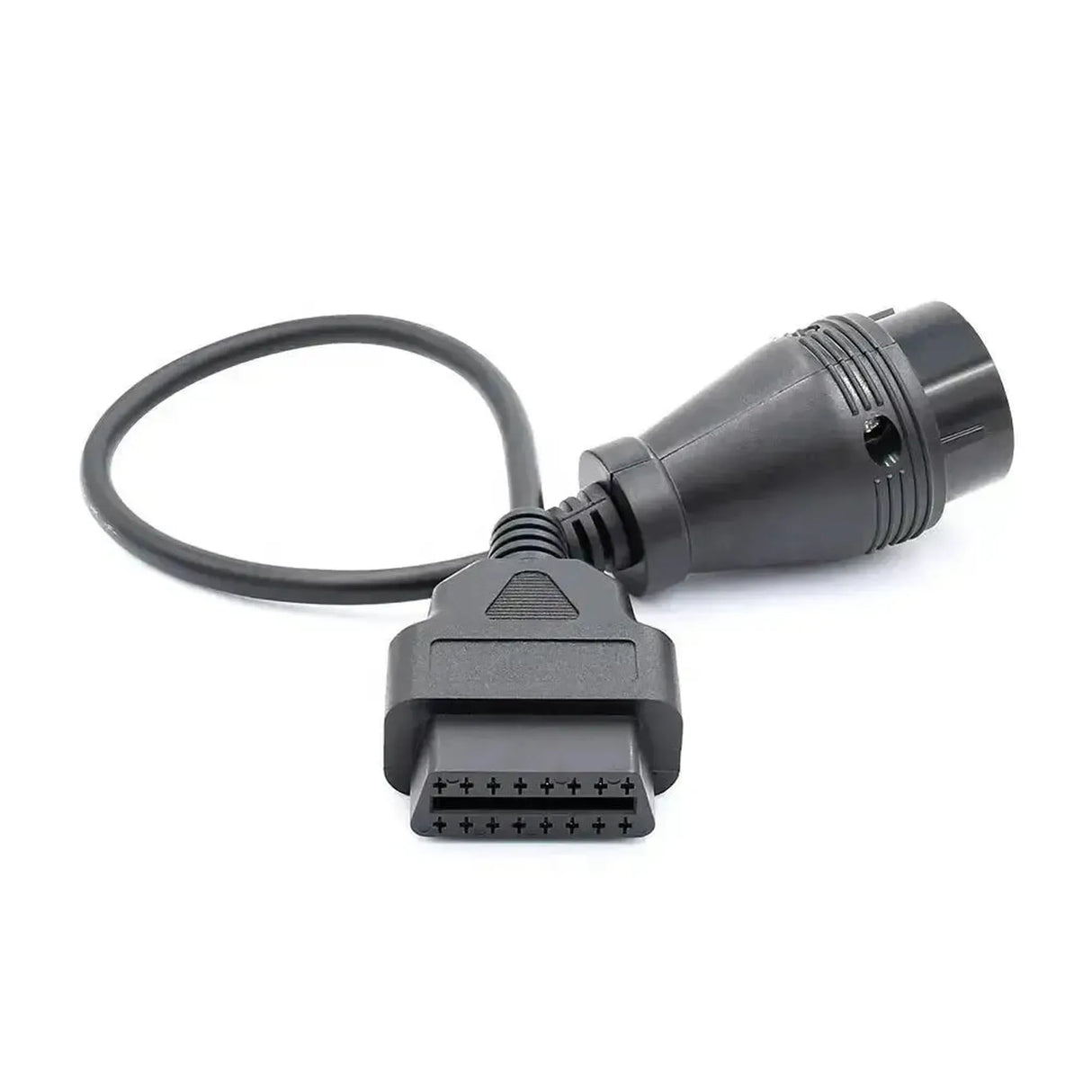

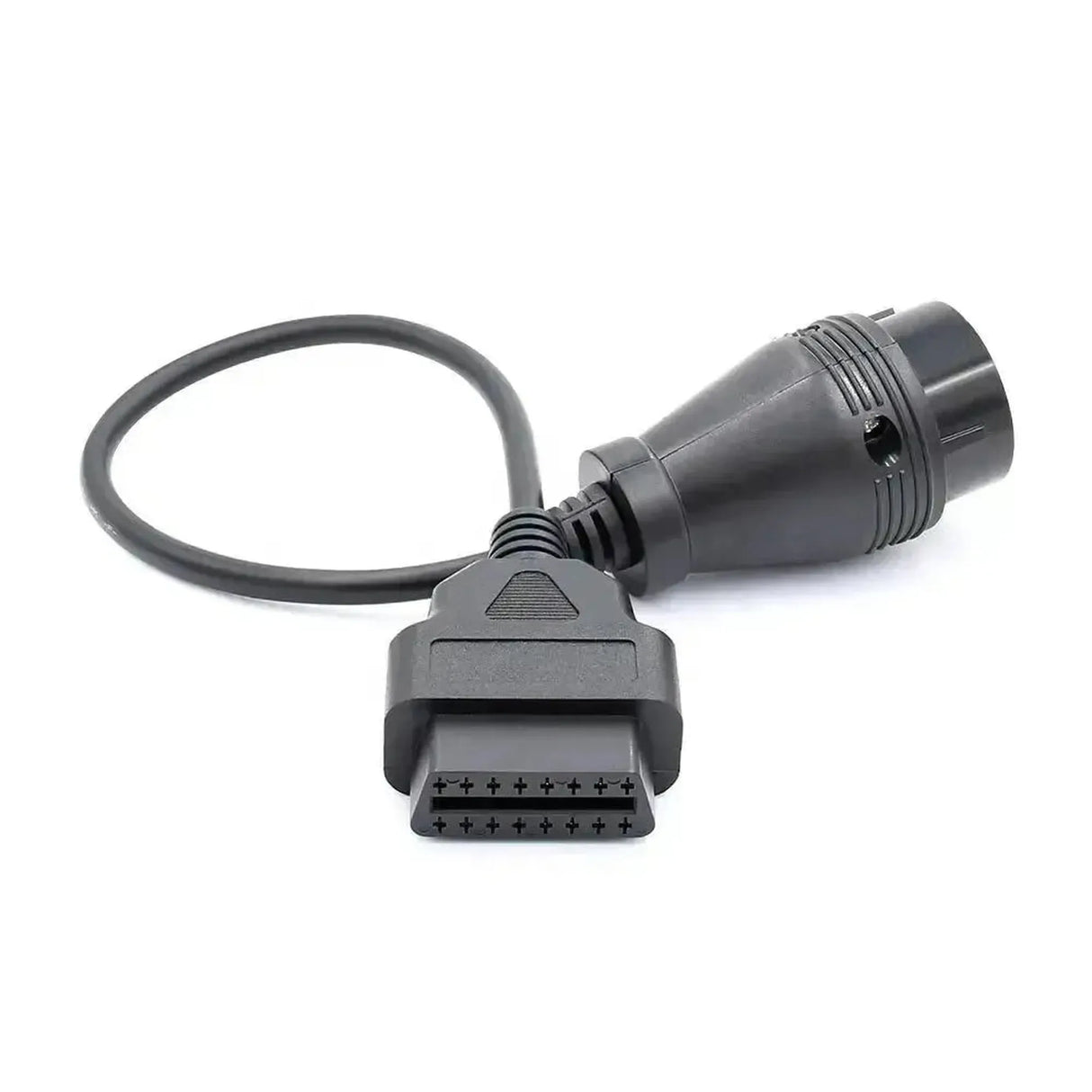

Le câble adaptateur Mercedes 38 broches OBD1 vers 16 broches OBD2 est conçu pour connecter les équipements de diagnostic modernes aux voitures Mercedes-Benz plus anciennes. Ces véhicules, produits avant l'introduction de la norme européenne OBD2, utilisent une prise de diagnostic ronde spécifique à la marque à 38 broches. L'Adaptateur est équipé d'un connecteur mâle 38 broches et d'un port femelle 16 broches J1962, reliés par un câble court et flexible qui réduit la contrainte mécanique sur le port du véhicule lors de la lecture.

Lors de la connexion, le câble adaptateur fonctionne comme un pont passif qui convertit physiquement le brochage de l'ancien système Mercedes vers la disposition standardisée à 16 broches. Il transmet l'alimentation, la masse et les signaux de communication K-line nécessaires au testeur connecté. Comme le système d'origine à 38 broches utilise des lignes de communication séparées pour différents calculateurs, le niveau d'accès au système dépend du câblage interne de l'Adaptateur et de la fonctionnalité multiplex de l'appareil de diagnostic utilisé. Cela permet au technicien de lire les protocoles sans avoir à ponter manuellement les broches.
