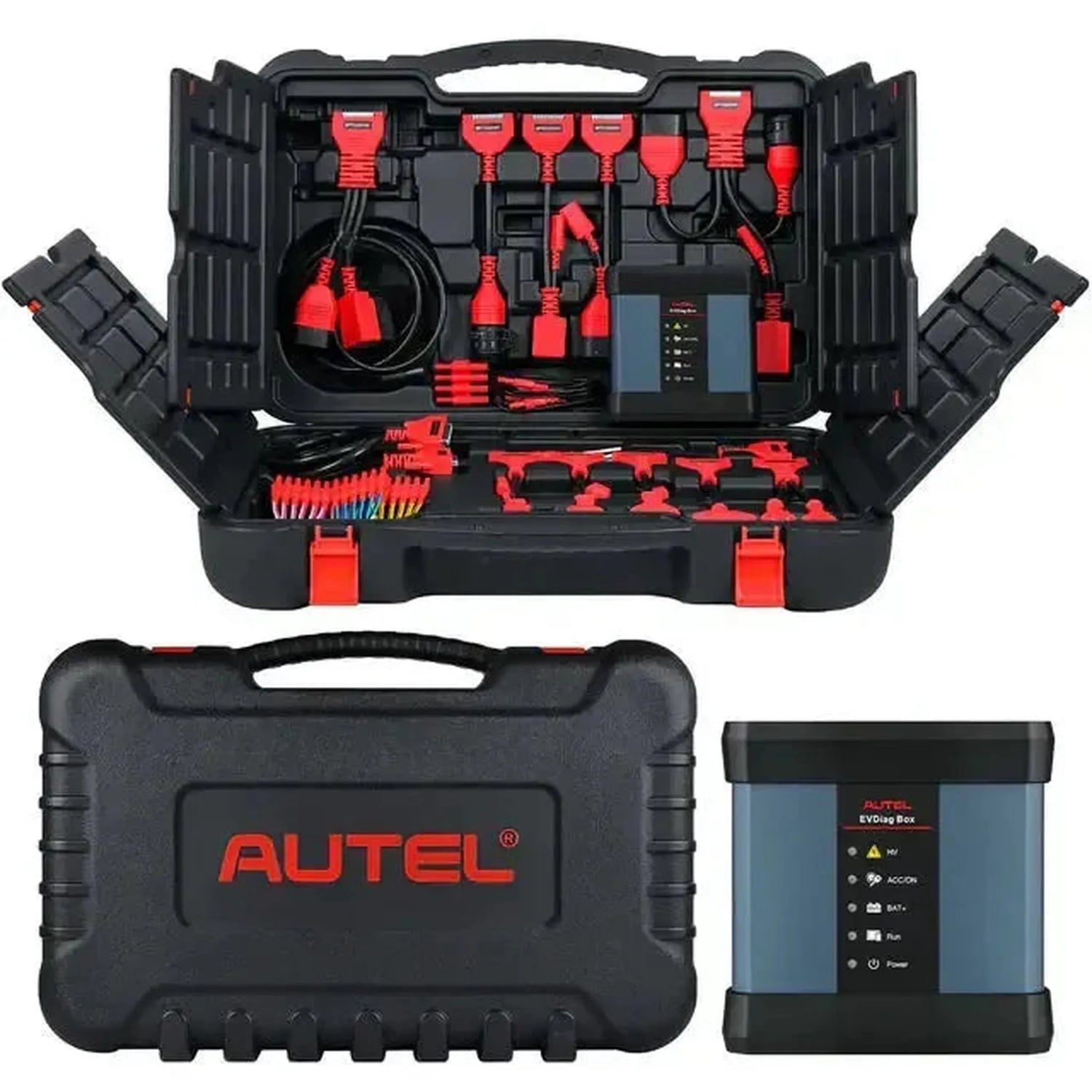

Le kit de mise à niveau Autel EV Diagnostics est un ensemble professionnel d’accessoires de diagnostic conçu pour étendre les systèmes Autel MaxiSys existants vers un diagnostic EV complet. Ce kit comprend la EVDiag Box et un ensemble complet d’adaptateurs spécifiques aux véhicules pour la lecture directe des batteries haute tension. Le système est principalement développé pour réaliser des analyses approfondies des batteries au niveau des composants, communiquant directement avec le système de gestion de batterie (BMS) des véhicules électriques. Le matériel sert d’interface de communication entre le MaxiFlash VCI ou VCMI et la batterie, permettant une lecture sûre et précise en dehors du véhicule ou directement aux bornes de la batterie.
Pour l’intégration physique en atelier, le module de communication est connecté à des tablettes de diagnostic compatibles telles que la MaxiSys Ultra, MS919 ou MS909. Une fois le numéro de série de la EVDiag Box activé dans le logiciel système, l’outil de diagnostic accède directement aux fonctionnalités EV étendues. Lors d’un test, l’équipement mesure et analyse des paramètres essentiels de la batterie tels que le State of Charge (SoC) et le State of Health (SoH) des cellules individuelles. En utilisant les câbles breakout fournis et les connecteurs spécifiques aux marques comme Tesla, BMW et Volkswagen, le technicien peut isoler efficacement les déséquilibres complexes des cellules, les écarts de température et les erreurs de communication dans le circuit haute tension.
AVANTAGES
POINTS D’ATTENTION
Applications et fonctionnalités
Le kit de mise à niveau Autel EV Diagnostics offre aux techniciens de diagnostic le matériel nécessaire pour effectuer des analyses électriques et de données approfondies sur les systèmes haute tension. Les principales fonctionnalités techniques sont décrites ci-dessous.
- Communication BMS directe : Établit une connexion avec le module de la batterie pour lire en temps réel des paramètres tels que les tensions des cellules, les températures et la résistance interne, sans intervention de la passerelle centrale du véhicule.
- Analyse SoH et SoC : Calcule et visualise l’état de santé (State of Health) et l’état de charge (State of Charge) à partir des données brutes directement issues des cellules de la batterie pour un rapport objectif sur la batterie.
- Mise à niveau système via SN : Transforme un MaxiSys Ultra, MS919 ou MS909 standard en une station de diagnostic VE complète en associant le numéro de série de la EVDiag Box via le portail Autel.
- Diagnostic Pin-out : Offre la possibilité de capter et mesurer les signaux directement sur les broches ou faisceaux de fils individuels à l’aide des breakout leads et câbles adaptateurs fournis.
Fonctions et capacités spéciales
Ce kit matériel est spécialement conçu pour aller au-delà du diagnostic OBD2 standard et offre des solutions spécialisées pour les applications haute tension.
- Test hors véhicule : Permet au technicien de lire, activer ou calibrer des packs batteries démontés sur l’établi à l’aide d’une alimentation externe et des câbles adaptateurs spécifiques.
- Technologie VCI Passthrough : La EVDiag Box agit comme un pont de données sécurisé (passthrough) qui traduit les protocoles VE bruts de la batterie en un signal pouvant être traité par le MaxiFlash VCI ou VCMI.

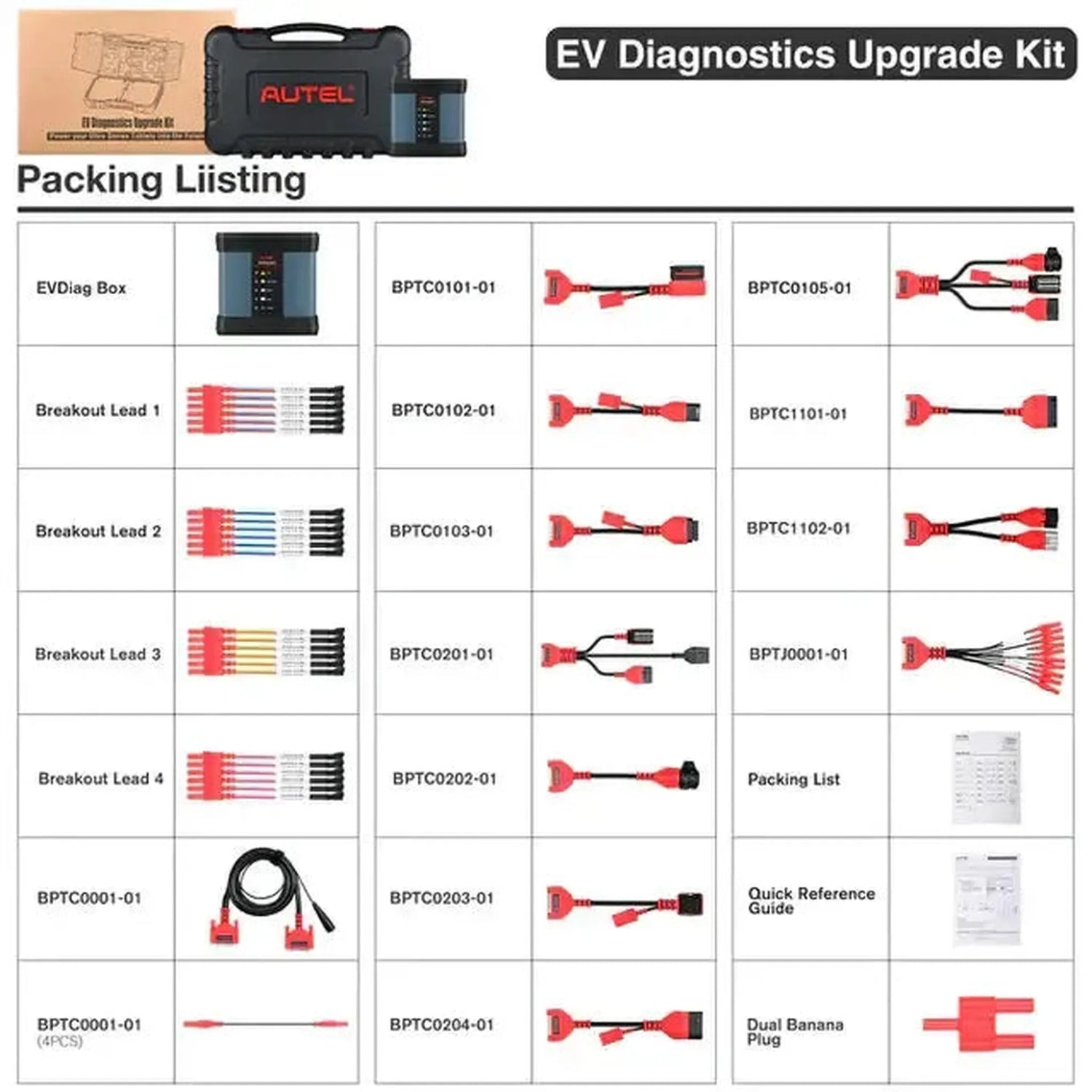

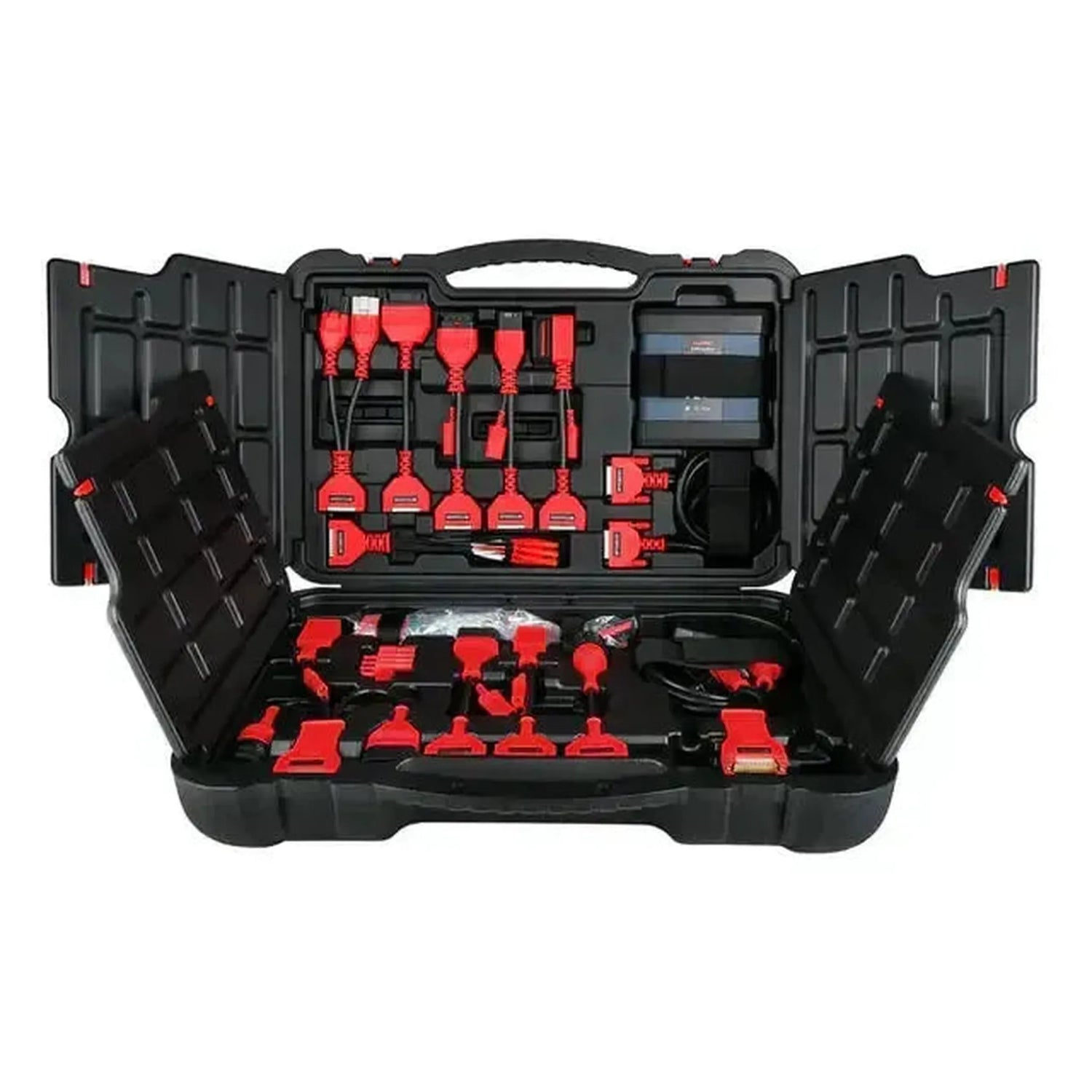

Contenu de l’emballage
- 1x Autel EVDiag Box
- 1x Câble principal EVDiag Box (BPTC0001/01)
- 1x Adaptateur BMW/VAG (BPTC0101/01)
- 1x Adaptateur (BPTC0102/01)
- 1x Adaptateur (BPTC0103/01)
- 1x Adaptateur (BPTC1101/01)
- 1x Adaptateur VW/Audi (BPTC1102/01)
- 1x Adaptateur Tesla (BPTC0201/01)
- 1x Adaptateur Tesla (BPTC0202/01)
- 1x Adaptateur Tesla (BPTC0203/01)
- 1x Adaptateur Tesla (BPTC0204/01)
- 1x Adaptateur Tesla (BPTC0205/01)
- 1x Câble serpent DB25 (BPTJ0001/01)
- 6x Breakout Lead 1
- 6x Breakout Lead 2
- 6x Breakout Lead 3
- 6x Breakout Lead 4
- 3x Câble d’extension Breakout Lead
- 4x Fiche banane double
- 1x Valise robuste de rangement (634x170x404 mm)
- 1x Guide de référence rapide
- 1x Contenu de l’emballage
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque du produit | Autel |
| Modèle du produit | Kit de mise à niveau Diagnostics VE |
| Compatibilité tablettes | MaxiSys Ultra, MaxiSys Ultra ADAS, MaxiSys MS919, MaxiSys MS909 |
| Interface requise | MaxiFlash VCI ou VCMI |
| Paramètres d'analyse principaux | SoC (État de charge), SoH (État de santé) |
| Adaptateurs spécifiques à la marque | Inclus pour notamment Tesla, BMW et le groupe VW |
| Dimensions de la valise | 634 x 170 x 404 mm |
