Jaltest  |  SKU : JDC552A

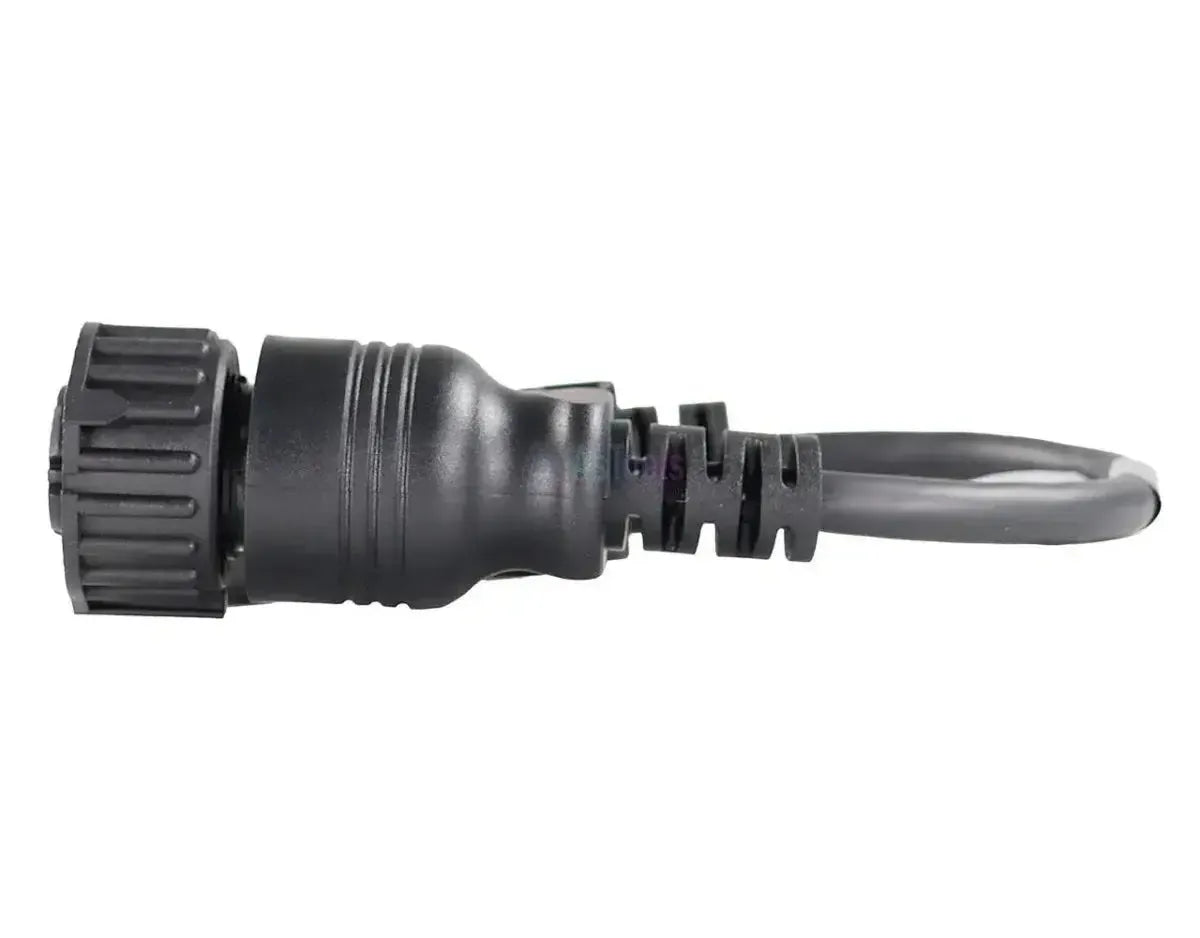

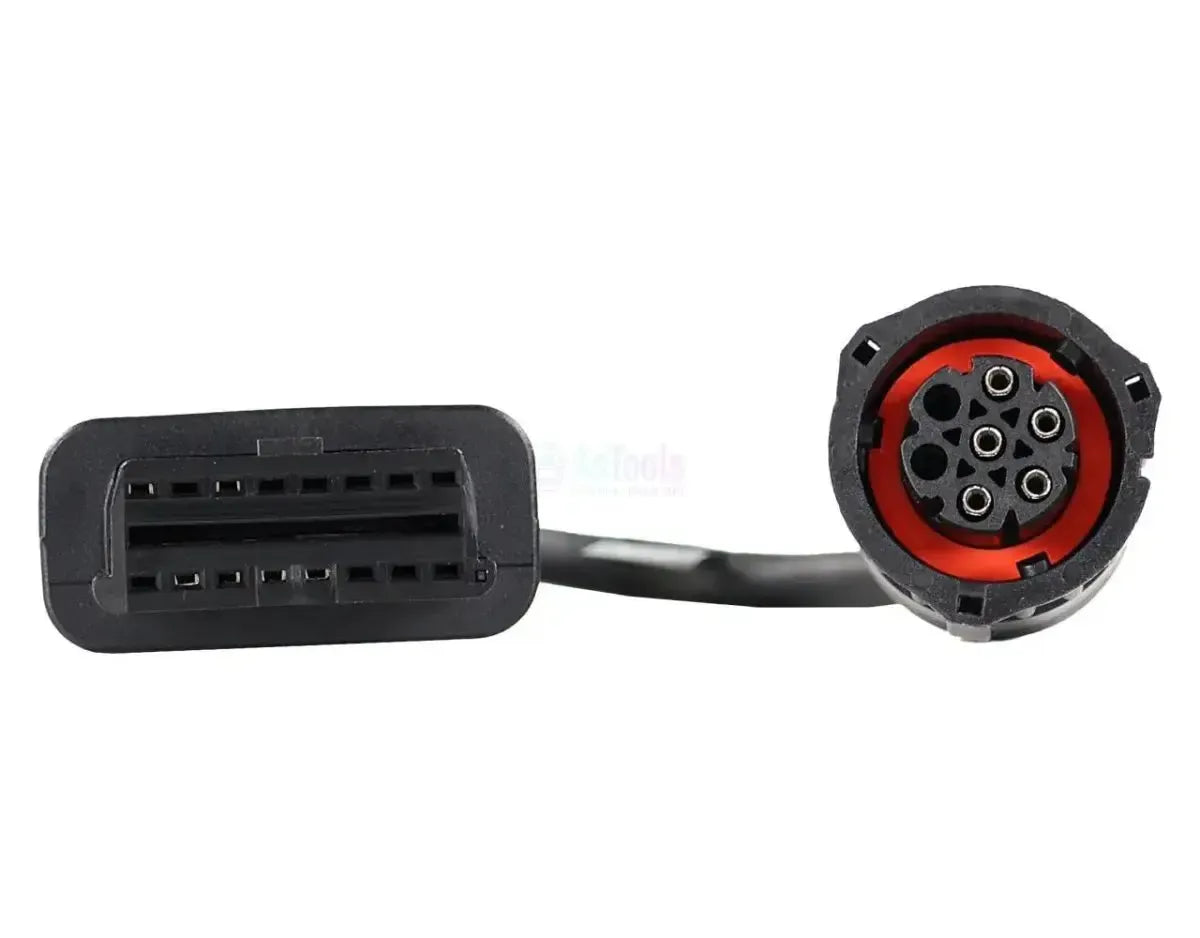

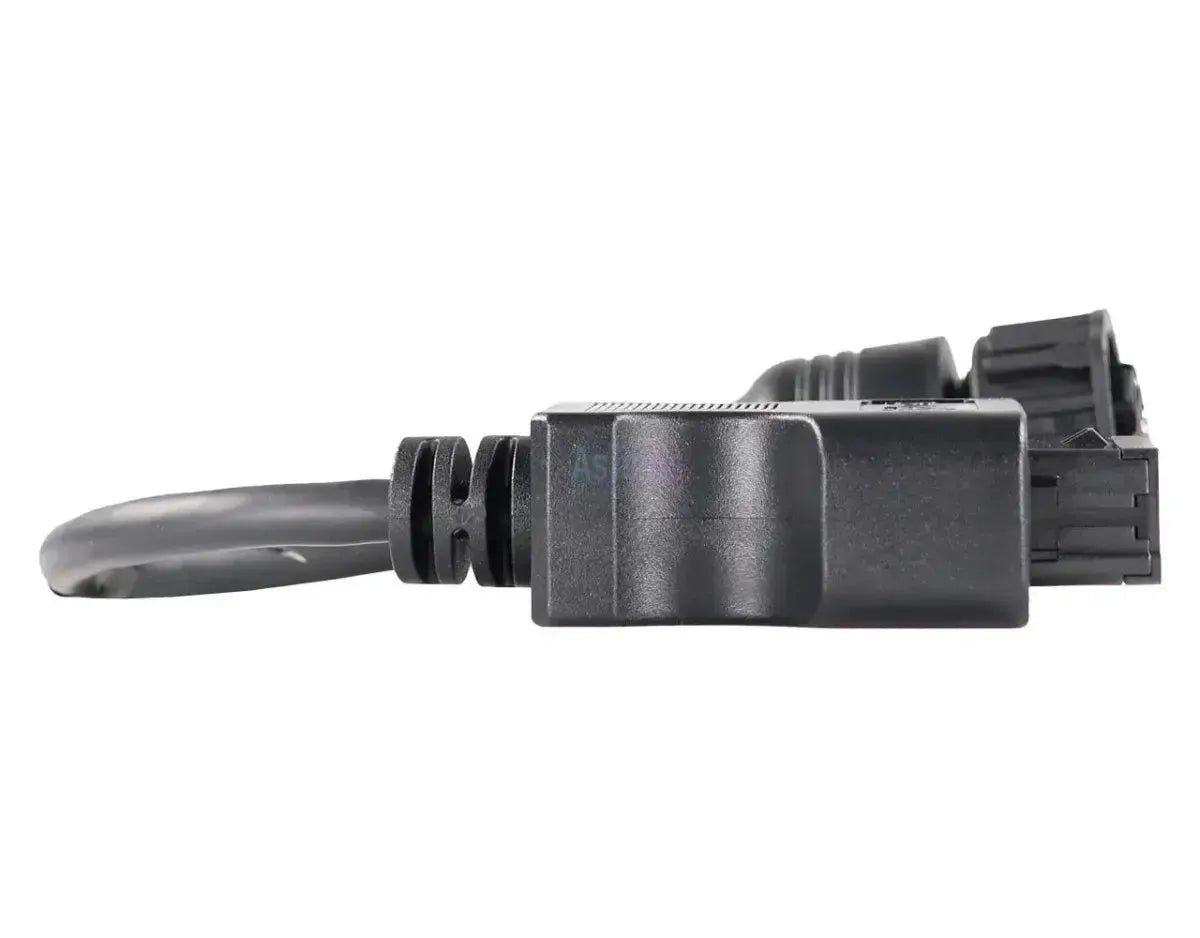

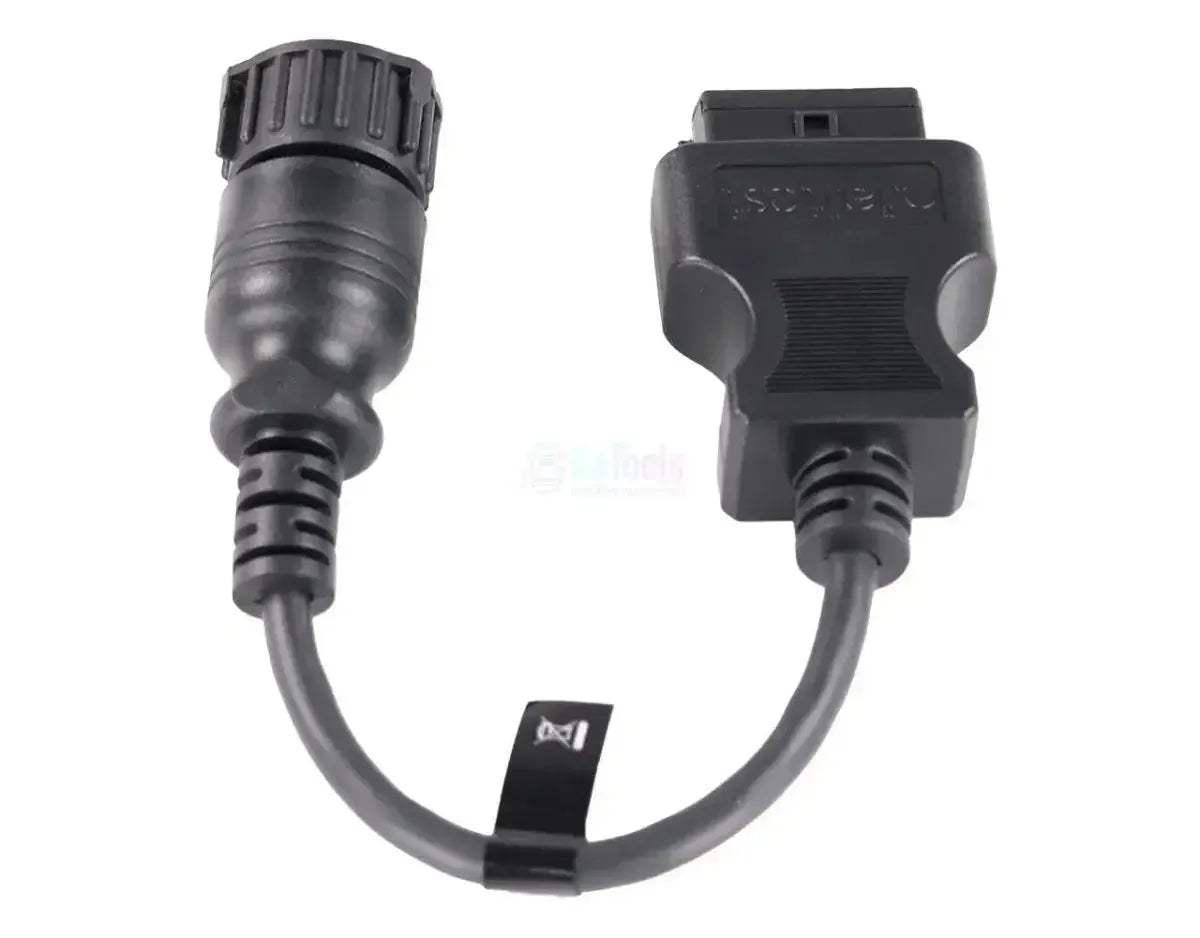

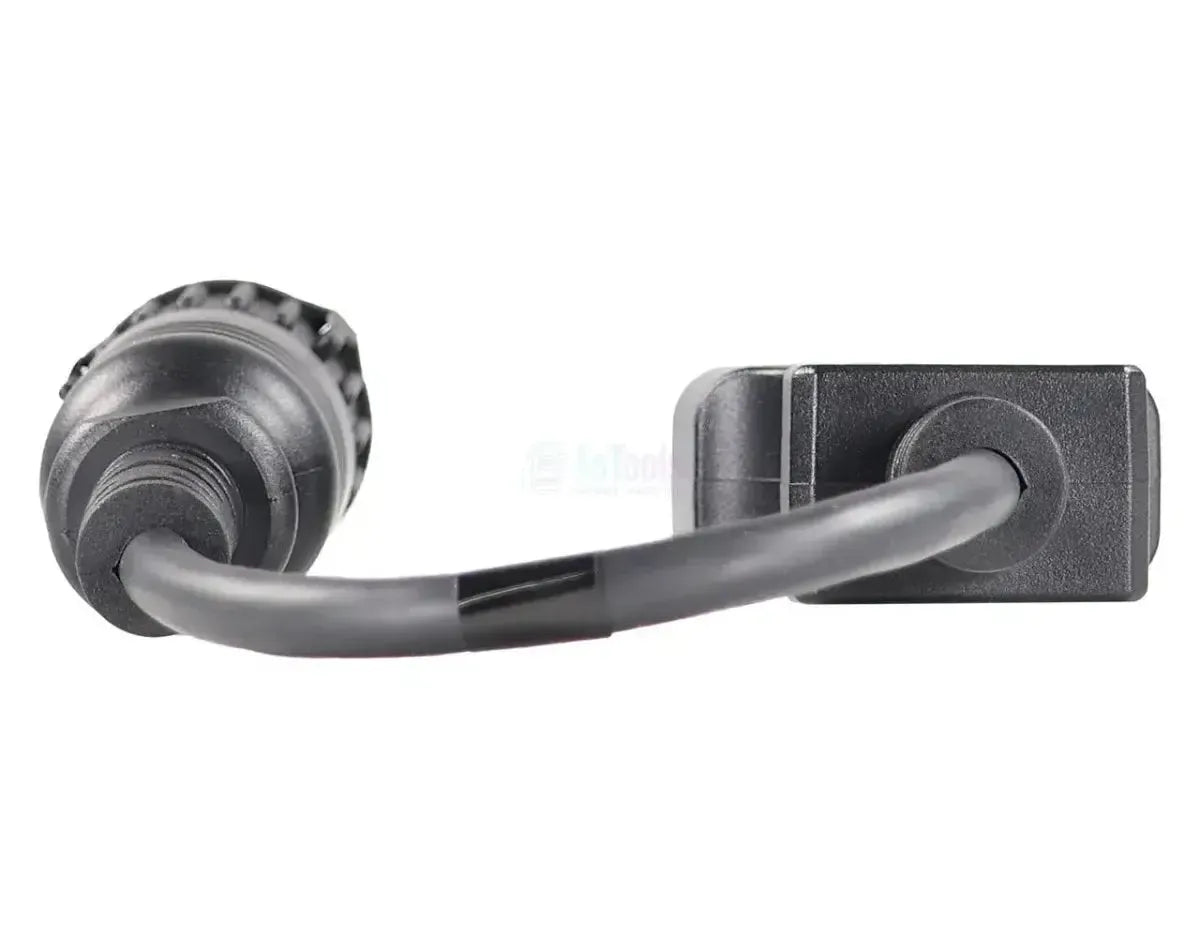

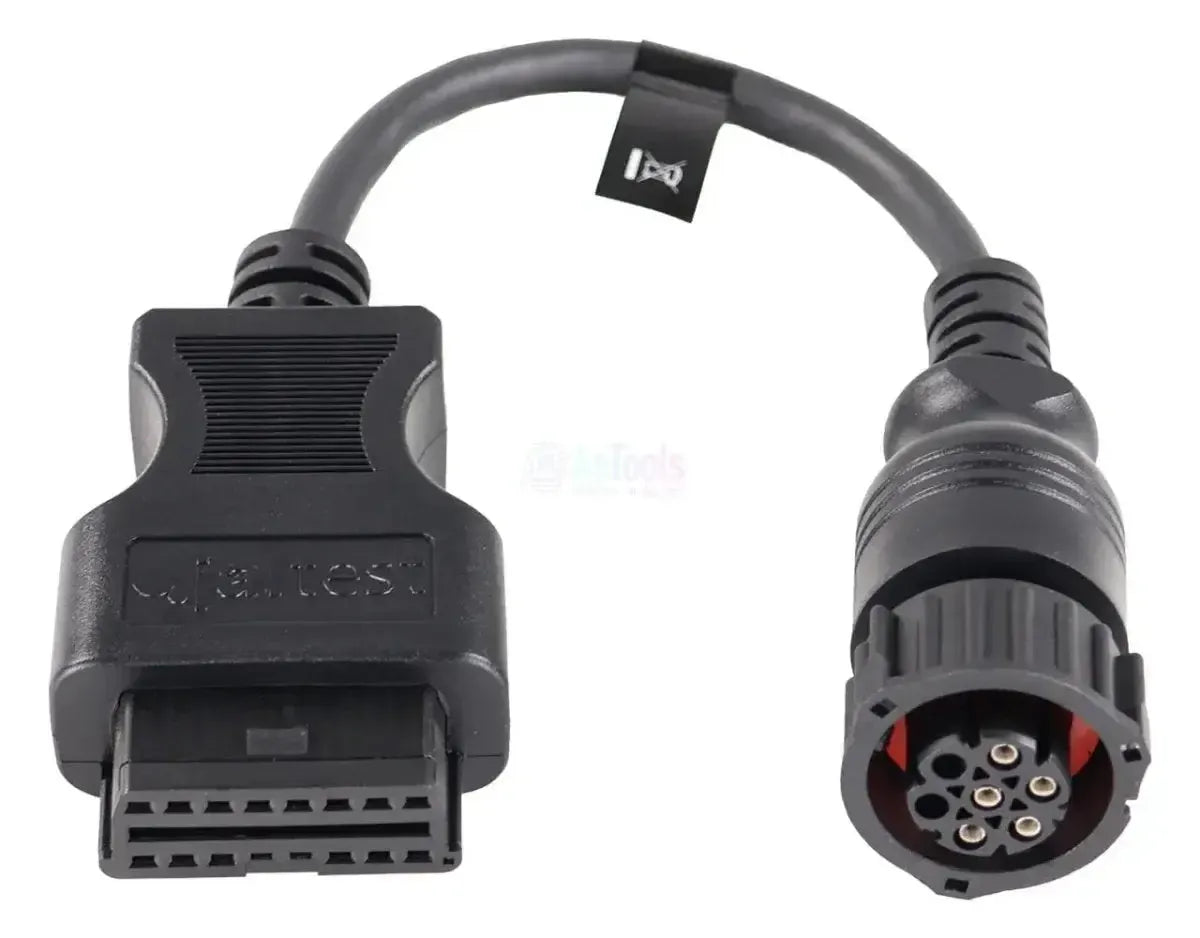

Jaltest (JDC552A) | Câble adaptateur Linde 7 broches OBD – 16 broches OBD2 | Équipements de levage et de manutention

€126,95 TTC
€104,92 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le Jaltest JDC552A est le câble de diagnostic pour les chariots élévateurs Linde ; il relie le connecteur rond 7 broches à l'entrée OBD2 16 broches de votre câble de diagnostic Jaltest. Côté véhicule, le connecteur rond 7 broches propriétaire de la marque se situe dans la cabine de l'élévateur ; côté interface, on trouve la fiche OBD2 16 broches du Jaltest Link.

Grâce à cette connexion, l'équipement Jaltest lit l'intégralité du réseau CAN Linde : Outre la gestion moteur, on y trouve la gestion de la conduite LTC, la gestion hydraulique LHC, l'afficheur LDC et la gestion du filtre à particules LPF, et sur les séries électriques les modules de puissance HPM et TPM. Pour LTC, LHC et LDC, les valeurs mesurées sont limitées, tandis que les gestions moteur diesel offrent une liste plus complète. Le matériel de manutention interne n'a jamais été soumis à l'obligation OBD, ce qui explique que Linde utilise ce connecteur également sur les séries plus récentes. Le câble relève de la catégorie Jaltest MHE (Material Handling Equipment).

AVANTAGES

✔Accède à l'intégralité du réseau CAN Linde : gestion de la conduite LTC, gestion hydraulique LHC et afficheur LDC.
✔Couvre les gestions diesel successives EDC 15 VM, EDC 16 U31 et EDC 17 CP20 (CJDA et CPY), ainsi que la gestion GCP des versions GPL.
✔Utilisable également sur les séries électriques, où les modules de puissance HPM et TPM remplacent la gestion moteur.
✔Données de maintenance via l'afficheur LDC et les gestions moteur diesel.

POINTS IMPORTANTS

✕Sur les LTC, LHC et LDC, les valeurs de mesure sont limitées ; tous les capteurs ne sont pas accessibles.
✕Sur l'ancien système de régulation diesel EDC 15 VM, aucune donnée d'entretien n'est disponible.
✕Uniquement pour le connecteur rond 7-pins Linde; les autres marques de chariots élévateurs utilisent leur propre connecteur.
✕Nécessite un Jaltest Link avec licence MHE valide; le câble n'ajoute pas de couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande du chariot élévateur. Les systèmes présents varient selon la série et l'entraînement.

Unités de commande accessibles

  • LTC (CAN), Transmission: La régulation de conduite du chariot.
  • LHC (CAN), Système hydraulique: La régulation hydraulique du mécanisme de levage.
  • LDC (CAN), Tableau de bord: L'affichage, incluant également les données d'entretien.
  • EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) et EDC 17 CP20 (CPY), Régulation électronique du moteur diesel: Les régulations successives du moteur diesel.
  • GCP, Module de commande moteur: La régulation moteur des versions gaz et GPL.
  • LPF (CAN), Système de traitement des gaz d'échappement: La régulation du filtre à particules.
  • HPM (CAN) et TPM (CAN), Module de puissance: Les modules de puissance des séries électriques.

Ce que vous pouvez faire

  • Lire et effacer les codes de défaut: Consulter la mémoire des défauts de l'unité de commande, avec description du dysfonctionnement détecté.
  • Consulter les valeurs de mesure: Les valeurs des capteurs par unité de commande ; pour LTC, LHC et LDC, cette liste est limitée.
  • Consulter les données d'entretien: Via l'affichage LDC et les régulations du moteur diesel, à l'exception de l'EDC 15 VM.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le modèle.Ce câble s'adapte à tous les chariots élévateurs Linde équipés de la prise de diagnostic ronde à 7 broches. Les séries listées ci-dessous sont couvertes par Jaltest MHE ; vérifiez sur place quel connecteur est installé sur votre chariot.

Linde :

  • Série 392 (chariots élévateurs diesel/GPL H20 - H25)
  • Série 393 (chariots élévateurs diesel/GPL H25 - H35)
  • Série 394 (chariots élévateurs diesel/GPL H40 - H50)
  • Série 396 (chariots élévateurs diesel/GPL H50 - H80)
  • Série 391 (chariots élévateurs diesel/GPL H14 - H20)
  • Série 386 (chariots élévateurs électriques E12 - E20) :(environ 2006 - 2019)
  • Série 387 (chariots élévateurs électriques E20 - E30)
  • Série 388 (chariots élévateurs électriques E35 - E50)
💡
Bon à savoir :La prise ronde à 7 broches se trouve dans la cabine de conduite du chariot élévateur. Le matériel de manutention interne n'a jamais été soumis à l'obligation OBD, c'est pourquoi Linde utilise également ce connecteur sur les séries plus récentes.Vérifiez donc d'abord quel connecteur est installé sur votre chariot avant de commander.

Contenu de l'emballage

  • 1xCâble adaptateur Jaltest (JDC552A) | Linde 7-broches OBD – 16-broches OBD2 | Chariots élévateurs et équipements de levage

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC552A
Type Câble adaptateur
Application Chariots élévateurs Linde diesel, GPL et électriques
Connecteur côté véhicule OBD 7 broches
Connecteur côté interface 16-pins OBD2
Unités de commande LTC, LHC, LDC, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA et CPY), GCP, LPF, HPM et TPM
Segment Équipements de manutention et de levage
Module Jaltest Jaltest MHE (Material Handling Equipment)
Composant du kit de câbles Kit de câbles MHE pour chariots élévateurs (70002022)
Requis pour l'utilisation Jaltest Link avec licence logicielle valide
