Topdon  |  SKU : BHD3CBL

Topdon | TopScan Moto Pack de câbles 3-en-1 | Accessoires

€54,95 TTC
€45,41 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

Le Topdon TopScan Moto 3-en-1 Kit de câbles accessoires est un ensemble d'extension physique pour réaliser des diagnostics véhicules sur diverses marques de Moto. Ce kit de câbles vise à créer une connexion fiable entre un scanner de diagnostic OBD2 standard 16 broches et les ports de données spécifiques aux marques de Moto. Le kit se caractérise par des câbles adaptateurs avec un brochage matériel exact pour acheminer avec succès les signaux de communication K-line et CAN-bus depuis l'unité de contrôle moteur (ECU) vers le testeur.

Lors de la connexion, le câblage interne convertit mécaniquement et électriquement le brochage spécifique du connecteur véhicule vers la prise J1962 OBD2 standard. Cela permet la lecture, le codage et l'effacement des défauts avec un équipement universel. Pour les systèmes Moto ne fournissant pas d'alimentation 12V via leur propre port de diagnostic, le système utilise un câble adaptateur 3 broches avec des pinces de batterie intégrées. Cela permet de prélever la tension directement sur la batterie du véhicule, garantissant une alimentation stable du testeur pendant les diagnostics actifs.

AVANTAGES

✔ Conversion matérielle directe broche à broche vers la prise standard OBD2 16 broches pour compatibilité avec les testeurs universels.
✔ Avantage technique avec des bornes d'alimentation pour les systèmes sans tension active sur la prise véhicule.
✔ Disposition en Y compacte pour les systèmes Harley-Davidson 4 broches et 6 broches réduisant le nombre de câbles individuels nécessaires.

POINTS D'ATTENTION

✕ Les câbles fournissent uniquement la connexion physique et nécessitent un testeur de diagnostic externe compatible avec un logiciel spécifique pour Moto.
✕ Pour utiliser le câble multi 3 broches, un accès physique à la batterie du moteur est nécessaire pour l'alimentation.

Applications et fonctionnalités

Ce kit d'adaptateurs permet de connecter des équipements de diagnostic universels aux réseaux fermés et spécifiques aux marques de Moto afin d'établir une communication de données.

  • Conversion de signal OBD2 : Convertit mécaniquement et électriquement le brochage spécifique des connecteurs de véhicule en une forme standardisée OBD2 femelle 16 broches, permettant ainsi de connecter des prises OBD standard.
  • Alimentation externe : Fournit via les pinces crocodiles intégrées une tension de fonctionnement constante de 12V au testeur de diagnostic connecté lors de la lecture des motos plus anciennes qui ne fournissent pas d'alimentation via le port de diagnostic.
  • Transmission de protocole matérielle : Facilite le câblage correct pour la transmission sans erreur des signaux de communication tels que CAN High, CAN Low et la K-line entre l'unité de contrôle du moteur et le testeur de diagnostic.

Fonctions et possibilités spéciales

Le kit de câbles comprend des constructions spécifiques pour rendre les sessions de diagnostic en atelier plus efficaces et plus sûres.

  • Disposition combinée du câble en Y : Regroupe les connexions courantes 4 broches et 6 broches pour Harley-Davidson dans un seul câble adaptateur global, offrant ainsi directement le connecteur approprié sans avoir à changer de câble.
  • Porte-fusible intégré : La connexion des pinces de batterie est équipée d'un fusible standard remplaçable sur le câble positif. Cela protège à la fois l'appareil de diagnostic et le circuit électrique du véhicule contre les surtensions et les courts-circuits pendant les tests.

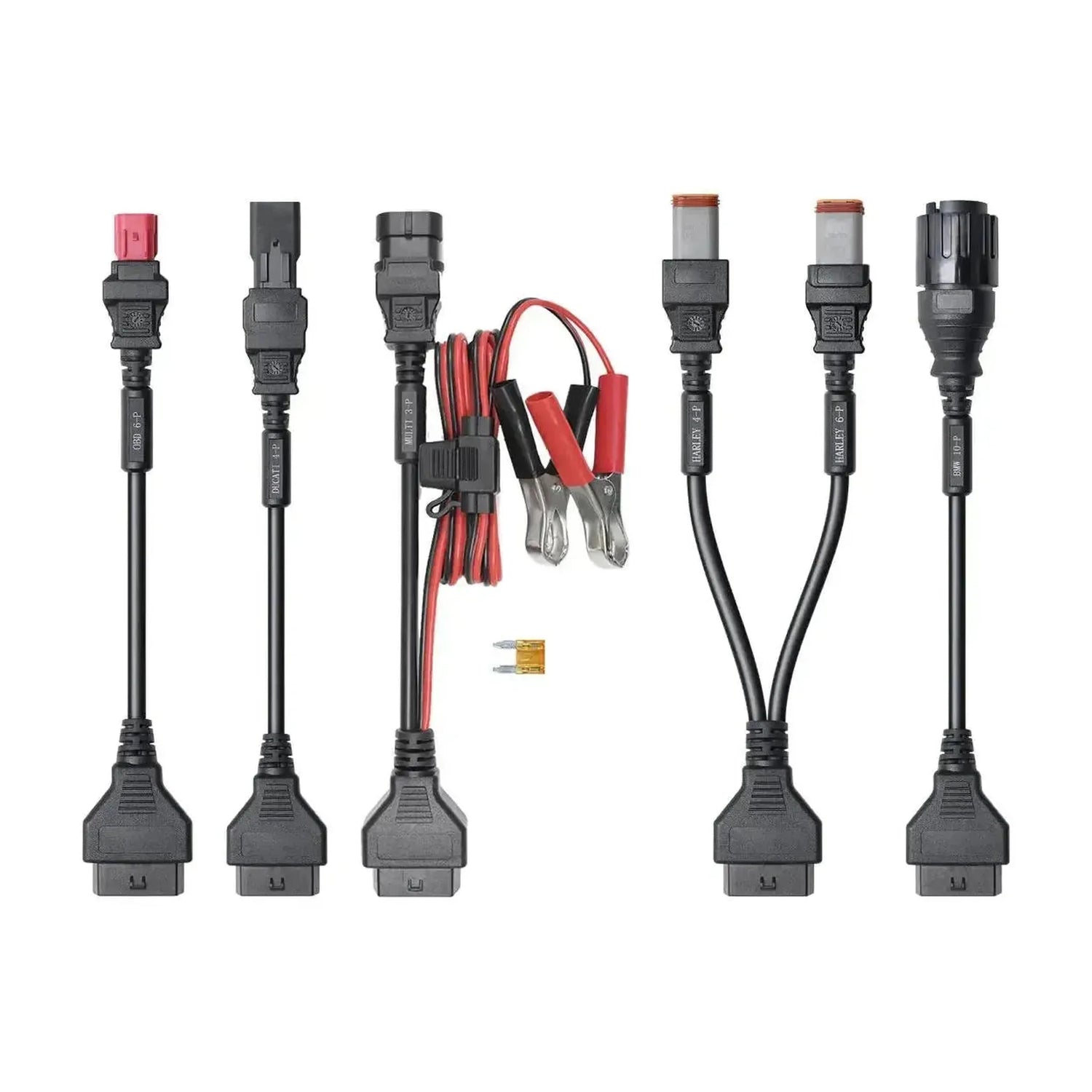

Contenu de l’emballage

  • 1x Topdon TopScan Moto Kit de câbles 3-en-1
  • 1x Câble adaptateur OBD 6 broches (rouge)
  • 1x Câble adaptateur DUCATI 4 broches
  • 1x Câble adaptateur MULTI 3 broches incluant pinces de batterie 12V
  • 1x Câble adaptateur en Y HARLEY 4 broches et 6 broches
  • 1x Câble adaptateur BMW 10 broches
  • 1x Fusible de rechange à lame
💡
Bon à savoir : Faites toujours très attention à la polarité des pinces de batterie lors de la connexion du câble multi 3 broches. Bien que le câble soit protégé par un fusible, une connexion correcte (rouge sur plus, noir sur moins) évite les perturbations de communication et empêche le déclenchement inutile du fusible de protection avant que le testeur de diagnostic ne puisse démarrer.

Spécifications techniques

Spécification Description
Marque du produit Topdon
Modèle du produit TopScan Moto Kit de câbles 3-en-1
Connexion côté testeur OBD2 16 broches (J1962) femelle
Connecteurs Moto BMW 10 broches, Harley 4 broches, Harley 6 broches, Ducati 4 broches, OBD 6 broches, Multi 3 broches
Protocoles supportés Pass-through pour CAN-bus et K-line (selon le testeur)
Méthode d'alimentation Via le port de diagnostic du véhicule ou via les pinces de batterie 12V fournies
Protection électrique Fusible à lame intégré sur le câble d'alimentation externe
