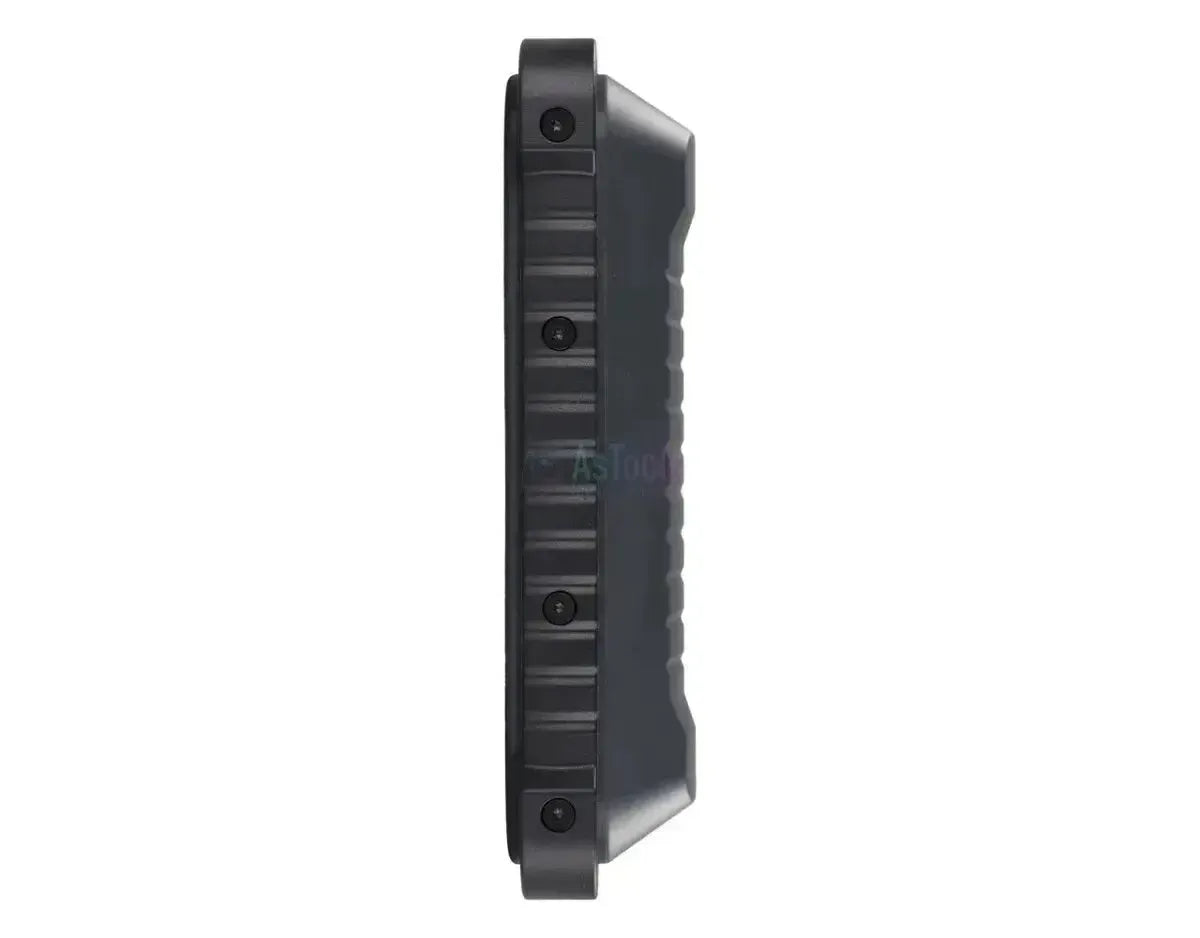

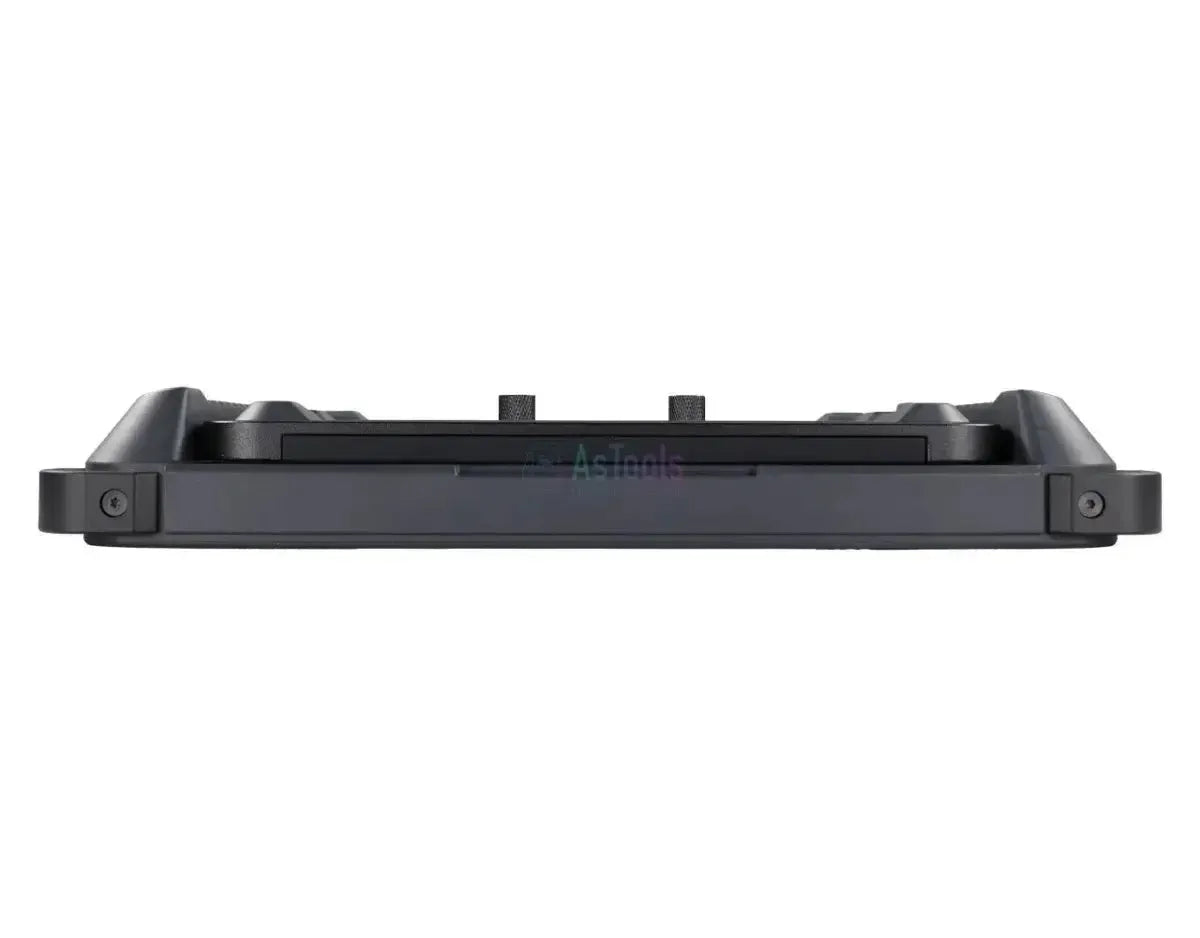

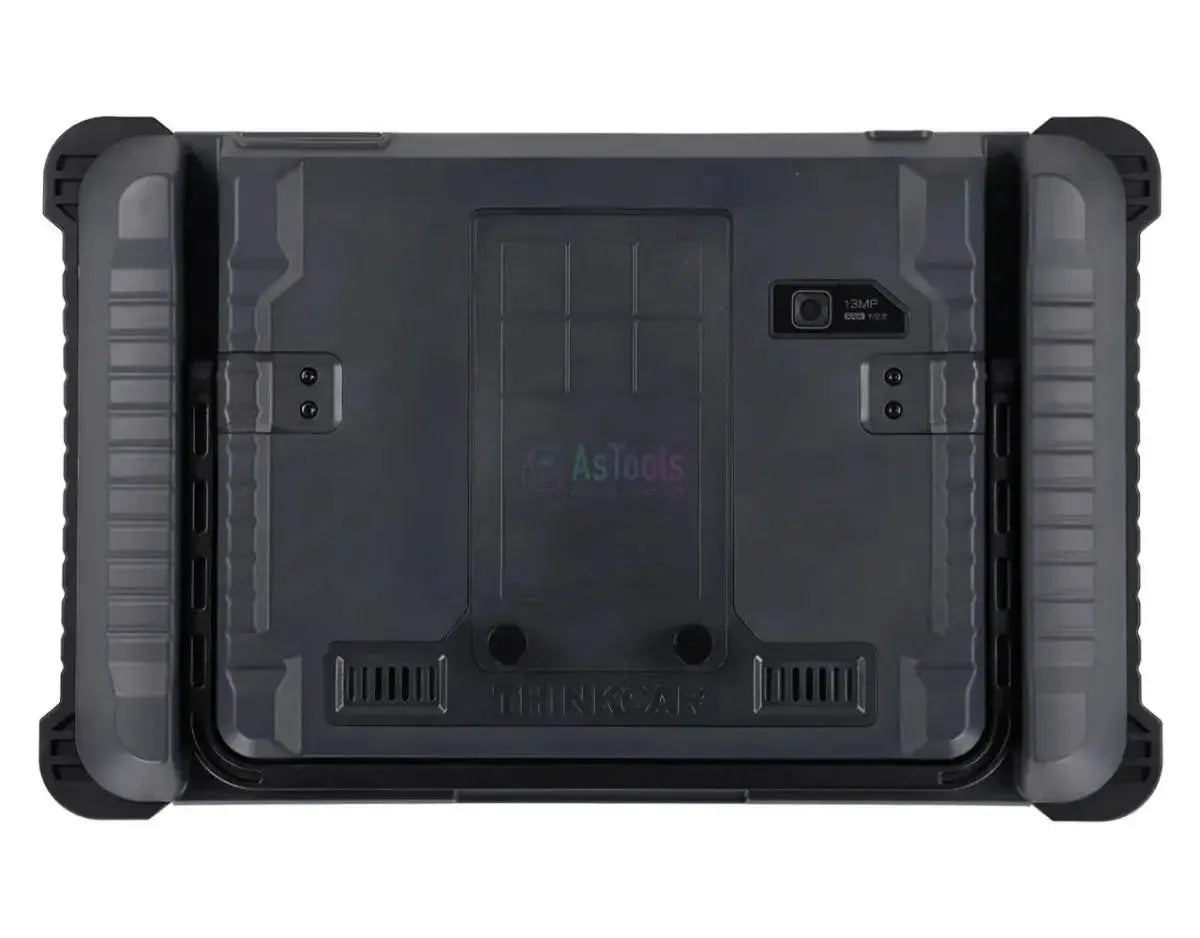

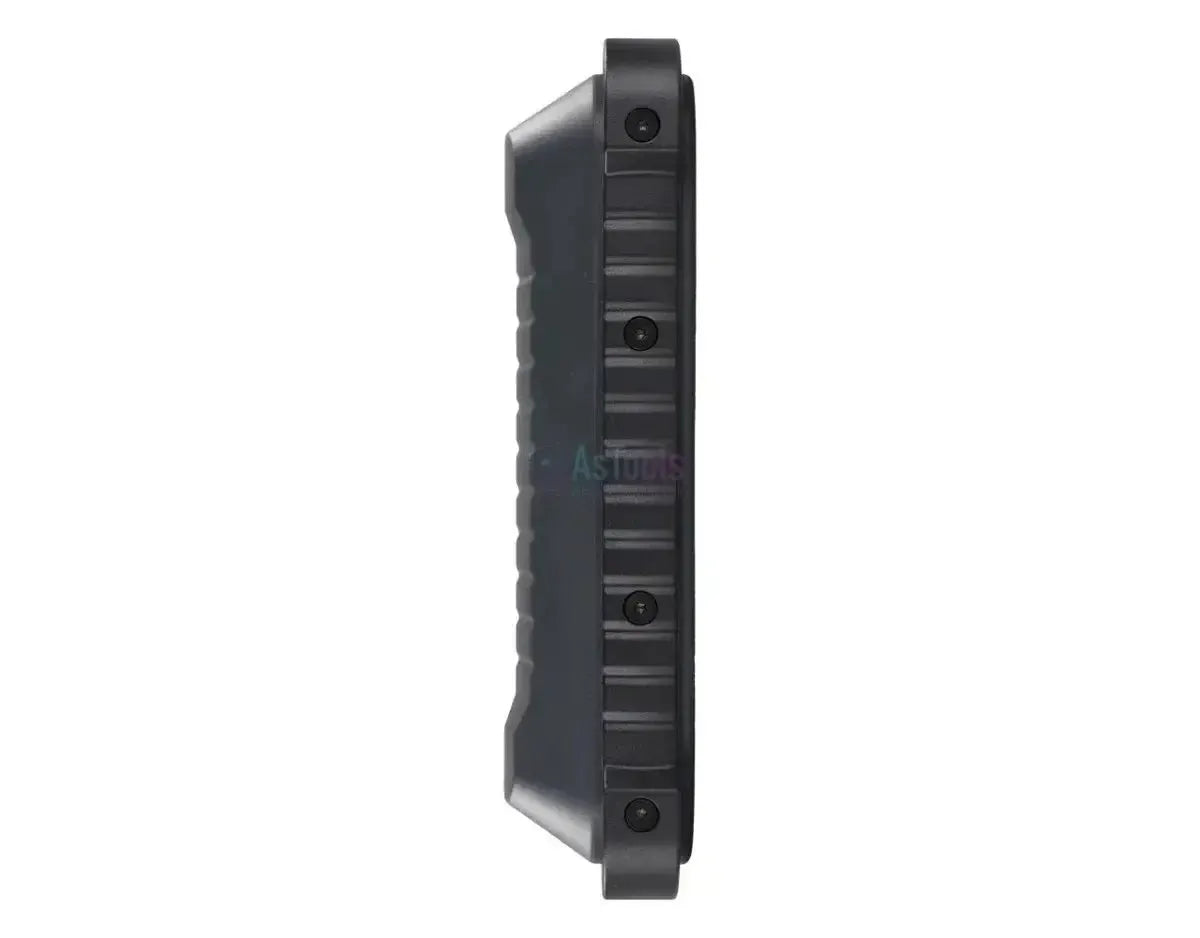

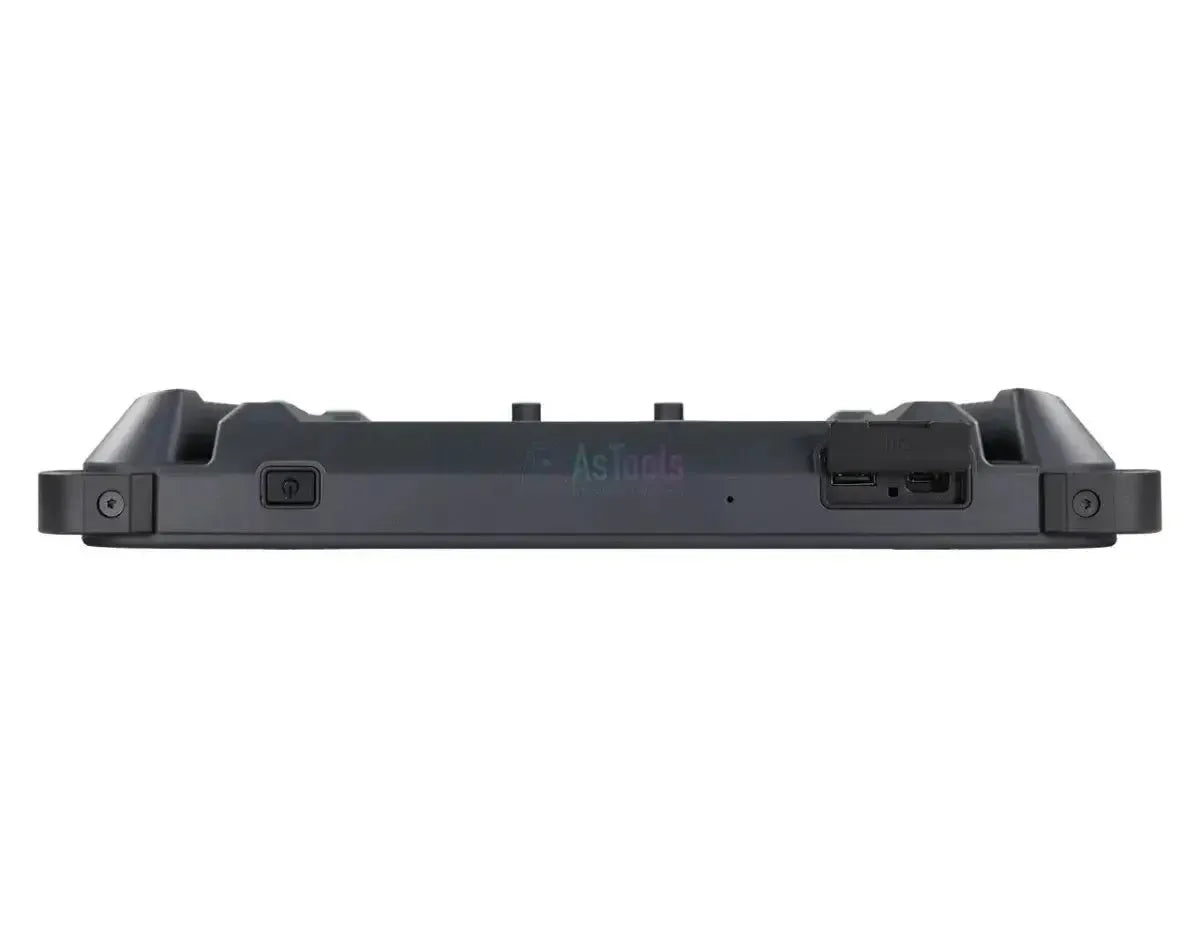

Thinkcar Thinktool Euro Expert Voiture Appareil de diagnostic

Le Thinkcar Thinktool Euro Expert est une plateforme de diagnostic tout-en-un avancée et entièrement intégrée, conçue pour les ateliers et techniciens les plus exigeants. Ce système réunit le diagnostic de niveau OE, la programmation en ligne, la fonctionnalité de codage et divers instruments de mesure spécialisés en un seul appareil puissant et robuste. L'élément central est une grande tablette tactile Full HD 12 pouces avec un système d'exploitation Android optimisé, combinant rapidité, clarté et flexibilité.

L'Euro Expert se distingue par l'intégration transparente d'un oscilloscope 2 canaux, un multimètre numérique et un module TPMS complet, directement dans le matériel et le logiciel du système. Cela permet d'analyser en profondeur les pannes tant numériques qu'électriques – sans modules externes nécessaires. La communication avec le véhicule se fait sans fil via le THINKDIAG 3 VCI fourni, une interface avancée 3-en-1 qui sert non seulement de VCI, mais aussi de matériel pour oscilloscope et multimètre. Ce VCI prend en charge les protocoles de communication les plus récents tels que CAN-FD et DoIP, assurant une connexion rapide et stable avec les systèmes véhicules modernes.

Contenu de l’emballage Thinktool Euro Expert est livré avec deux ans de mises à jour logicielles gratuites, incluant la couverture véhicule pour plus de 150 marques dans le monde. Après cette période, le système continue de fonctionner pleinement avec la dernière version logicielle installée. Un abonnement annuel est requis pour accéder aux nouvelles mises à jour et aux fonctions en ligne.

Fonctions de diagnostic :

Le Thinktool Euro Expert offre des capacités de diagnostic complètes au niveau OE et convient à l'analyse des défauts, à la communication des modules et à la surveillance des systèmes sur des véhicules de plus de 150 marques. Grâce à la fonctionnalité de mesure intégrée et au puissant VCI 3-en-1, cette plateforme est adaptée aux véhicules conventionnels comme modernes avec des réseaux complexes.

• Diagnostic complet du système (niveau OE) : Offre un accès approfondi à tous les systèmes électroniques du véhicule, y compris le moteur, la transmission, l'ABS, l'airbag (SRS), le module de commande de carrosserie (BCM), la climatisation, la direction, les systèmes ADAS et plus encore. Prend en charge la lecture et l'effacement des codes d'erreur avec des descriptions détaillées.
• Cartographie de la topologie : Visualise toutes les unités de contrôle présentes dans un schéma réseau interactif avec des informations de statut en temps réel. Les relations de communication entre modules sont représentées graphiquement, y compris le statut des modules (normal, défaillance, hors ligne), ce qui accélère la localisation des problèmes réseau.
• Tests actifs (contrôle bidirectionnel) : Envoie des commandes aux actionneurs et composants pour tester leur fonctionnement directement. Pensez à l'activation des pompes, ventilateurs, vannes, relais, ou la commande de l'éclairage et des fenêtres sans démontage physique.
• Flux de données en direct : Affiche les données en temps réel des capteurs et modules au format texte, graphiques ou format instrument analogique. Prend en charge l'affichage simultané de plusieurs flux de données, ce qui permet la comparaison et un diagnostic précis du comportement du système.

Fonctions d'entretien et de service :

Le Thinktool Euro Expert prend en charge plus de 35 fonctions d'entretien et de réinitialisation, permettant de calibrer, réinitialiser ou réapprendre les systèmes cruciaux du véhicule après réparation ou remplacement. Ces fonctions sont applicables à une très large gamme de marques et modèles.

• Réinitialisation service huile (Service) : Réinitialise l'intervalle d'entretien et les messages de service après un changement d'huile.
• Frein de stationnement électronique (EPB) : Libération, serrage et initialisation du frein à main électronique pour un entretien sûr des freins.
• Système de gestion de batterie (BMS) : Enregistre une nouvelle batterie dans le système de charge et optimise la stratégie de charge.
• Capteur angle de braquage (SAS) : Calibre le capteur d'angle de braquage après alignement ou remplacement des composants de direction.
• Filtre à particules diesel (DPF) : Effectue une régénération forcée et efface les codes d'erreur après nettoyage du filtre à suie.
• Purge pompe ABS (ABS) : Active le système ABS pour éliminer l'air des circuits de freinage.
• Réinitialisation TPMS : Reconnaît et apprend de nouveaux capteurs de pression des pneus, y compris la suppression des codes d'erreur.
• Apprentissage corps de papillon (ETC) : Calibration du papillon des gaz après nettoyage ou remplacement.
• Codage des injecteurs : Programme les codes d'identification uniques des nouveaux injecteurs dans l'ECU.
• Adaptation de transmission (CVT) : Réinitialise les valeurs d'apprentissage adaptatives des transmissions automatiques pour un passage de vitesses fluide.
• Apprentissage capteur vilebrequin (TEC) : Réapprend la position du signal vilebrequin après remplacement du capteur ou réparation moteur.
• Réinitialisation AdBlue : Réinitialise les messages d'erreur et les mesures de niveau du système SCR à l'urée.
• Calibration de la suspension pneumatique : Restaure et calibre la hauteur de conduite sur les véhicules équipés de suspension pneumatique.
• Réglage des phares (AFS) : Calibre les phares adaptatifs ou directionnels pour un alignement correct de la lumière.
• Paramètres start/stop : Active ou désactive le système automatique start/stop après remplacement ou sur demande client.
• Initialisation des vitres et toit : Restaure les fonctions automatiques des vitres électriques ou du toit panoramique.
• Capteur de présence siège (SRS) : Calibre la détection passager pour une activation correcte des airbags.
• Mode transport : Active ou désactive le mode transport pour la livraison ou le stockage des véhicules.
• Modification de la langue du système : Change la langue du système d’infodivertissement du véhicule (si pris en charge).
• Réinitialisation du rapport air/carburant (A/F) : Restaure les valeurs d’adaptation du module de commande moteur après remplacement du capteur.

Fonctions de programmation et de codage :

Le Thinktool Euro Expert prend en charge à la fois le codage en ligne et la reprogrammation complète des ECU, ce qui rend le système adapté aux modifications logicielles approfondies et au remplacement de modules complexes au niveau OE.

• Programmation en ligne (flashage ECU) : Prend en charge la reprogrammation complète des unités de commande électroniques avec des fichiers d’usine originaux. Cette fonction est essentielle lors du remplacement des ECU ou lors de mises à jour logicielles majeures. Les marques prises en charge incluent notamment BMW, Mercedes-Benz, Audi, Volkswagen, Porsche, Land Rover, Jaguar, Nissan et Subaru.
• Codage en ligne : Se connecte aux serveurs du fabricant pour configurer correctement les modules du véhicule après remplacement ou modification. Cela permet également d’activer des fonctions cachées ou d’ajuster des réglages, tels que les fonctions d’éclairage, le comportement start/stop ou les options de verrouillage.
• Fonctions guidées (VAG) : Pour les véhicules du groupe Volkswagen (VW, Audi, Seat, Skoda), le système offre une assistance pas à pas pour effectuer des tâches avancées de codage, de programmation de clés, de réglages de modules ou d’apprentissage système. Cela réduit les risques d’erreurs et rend les procédures complexes accessibles au technicien.

Fonctions cloud et de reporting :

Le Thinktool Euro Expert offre des fonctionnalités étendues de cloud et de communication pour gérer, partager et analyser en toute sécurité les rapports de diagnostic, tant au sein de l'atelier qu'à distance.

• Stockage et gestion cloud : Tous les rapports de diagnostic sont automatiquement sauvegardés dans le Thinkcar Cloud, ce qui permet de les gérer, archiver et consulter depuis n'importe quel appareil avec accès internet. Cela offre aux ateliers une flexibilité maximale dans la gestion des documents et la communication client.
• Rapports professionnels : Génère des rapports pré-scan et post-scan clairs et entièrement personnalisables, incluant les codes d'erreur, les informations sur les modules et les spécifications du véhicule. Les rapports peuvent être enrichis d'un logo d'entreprise, d'informations client et de commentaires, et être enregistrés ou partagés au format PDF.
• Diagnostic à distance (TeamViewer) : Grâce à la fonctionnalité TeamViewer intégrée, les techniciens externes ou le support technique peuvent prendre le contrôle à distance de la tablette (avec autorisation). Cette fonction est particulièrement précieuse pour les pannes complexes ou les analyses de problèmes spécifiques à une marque.

Fonctions supplémentaires et possibilités spéciales :

Le Thinktool Euro Expert se distingue par l'intégration de plusieurs outils avancés au sein d'une seule plateforme. Ces fonctions spéciales font du système un appareil complet de diagnostic, de mesure et de service pour les véhicules conventionnels ainsi que pour les EV.

• Oscilloscope intégré 2 canaux : Le système comprend un oscilloscope intégré complet pour mesurer et analyser les signaux électroniques tels que les impulsions d'injecteur, les signaux de vilebrequin, les sorties de capteur et la communication CAN-bus. Les mesures sont affichées directement sur la tablette en haute résolution.
• Multimètre intégré : Le THINKDIAG 3 VCI fonctionne également comme un multimètre numérique, permettant de mesurer la tension, la résistance et la continuité. Idéal pour combiner le diagnostic numérique avec des mesures électriques directes.
• Module TPMS intégré : Le Thinktool Euro Expert est livré en standard avec l'outil T-Wand 200 TPMS et quatre capteurs TPMS universels Thinkcar. Cela permet d'activer, lire, programmer et apprendre les capteurs, offrant un service TPMS complet.
• Support pour CAN-FD & DoIP : Le THINKDIAG 3 VCI prend en charge des protocoles modernes tels que CAN-FD et DoIP, permettant une communication rapide et stable avec les dernières plateformes véhicules (par ex. BMW série G, GM après 2020, Volvo après 2018).
• Fonctionnalité J2534 Pass-Thru : Le VCI agit comme une interface J2534 Pass-Thru, permettant d'utiliser des logiciels de diagnostic OEM tels que ODIS, ISTA, Techstream ou SDD sur un PC. Ceci est essentiel pour les mises à jour logicielles spécifiques à la marque, le codage ou les fonctions en ligne.

Extensions et modules optionnels :

Bien que le Thinktool Euro Expert soit déjà très complet en standard, le système peut être étendu avec des modules spécialisés pour une utilisation encore plus large dans les applications avancées de diagnostic et de service.

• Calibration ADAS : Compatible avec les cadres de calibration ADAS de Thinkcar, permettant de calibrer avec précision les systèmes d'assistance à la conduite tels que l'assistance de maintien de voie, le régulateur de vitesse adaptatif et les caméras avant après remplacement ou réalignement.
• Analyse de la batterie (ThinkEasy Battery Test Clip) : Prend en charge la connexion avec le ThinkEasy Battery Test Clip pour mesurer la tension, la résistance interne et l'état général des batteries de démarrage et de charge, y compris le diagnostic de batterie sur site.
• Videoscope (Thinkcar Videoscope) : Convient pour la connexion au Thinkcar Videoscope pour une inspection visuelle des endroits difficiles d'accès tels que les chambres de combustion, les conduits EGR ou les tableaux de bord. Affichage direct via la tablette Euro Expert.
• Programmation de clés (PROG 3) : Prend en charge les fonctions avancées de clé et d'antidémarrage en combinaison avec le module PROG 3. Les possibilités incluent le codage des clés, l'effacement des clés perdues et la lecture des codes PIN (selon la marque et le modèle).
• Caméra thermique (Thinkcar Thermal Imager) : Compatible avec le Thinkcar Thermal Imager, pour la détection rapide de surchauffe, courants de fuite, mauvais contacts, pannes de fusibles et problèmes de température dans les systèmes électriques et hybrides.

Marques automobiles prises en charge :

• Marques européennes : Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, FordEU, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, MINI, Opel, PAZ, Peugeot, Porsche, Renault, Rolls-Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volvo, Volkswagen, Volkswagen CV, ZAZ
• Marques asiatiques : Acura, Daewoo, Daihatsu, GTR, Holden, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Samsung, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan
• Marques américaines : Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Lincoln
• Marques chinoises : BAIC, BJEC, Brilliance, BYD, Changan, Changhe, Chery, DFSK, FAW, Foton, Geely, Gonow, GWM, Hafei, Haima, JAC, JAC Refine, Jinlong, JMC, Joylong, Lifan, Maxus, MG, Polarsun, Qoros, Senova, Senoua, Soueast, SGM, SGMW, Shineray, Spark, Trumpchi, Weiwang, Xinkai, Zotye, Zhongxing

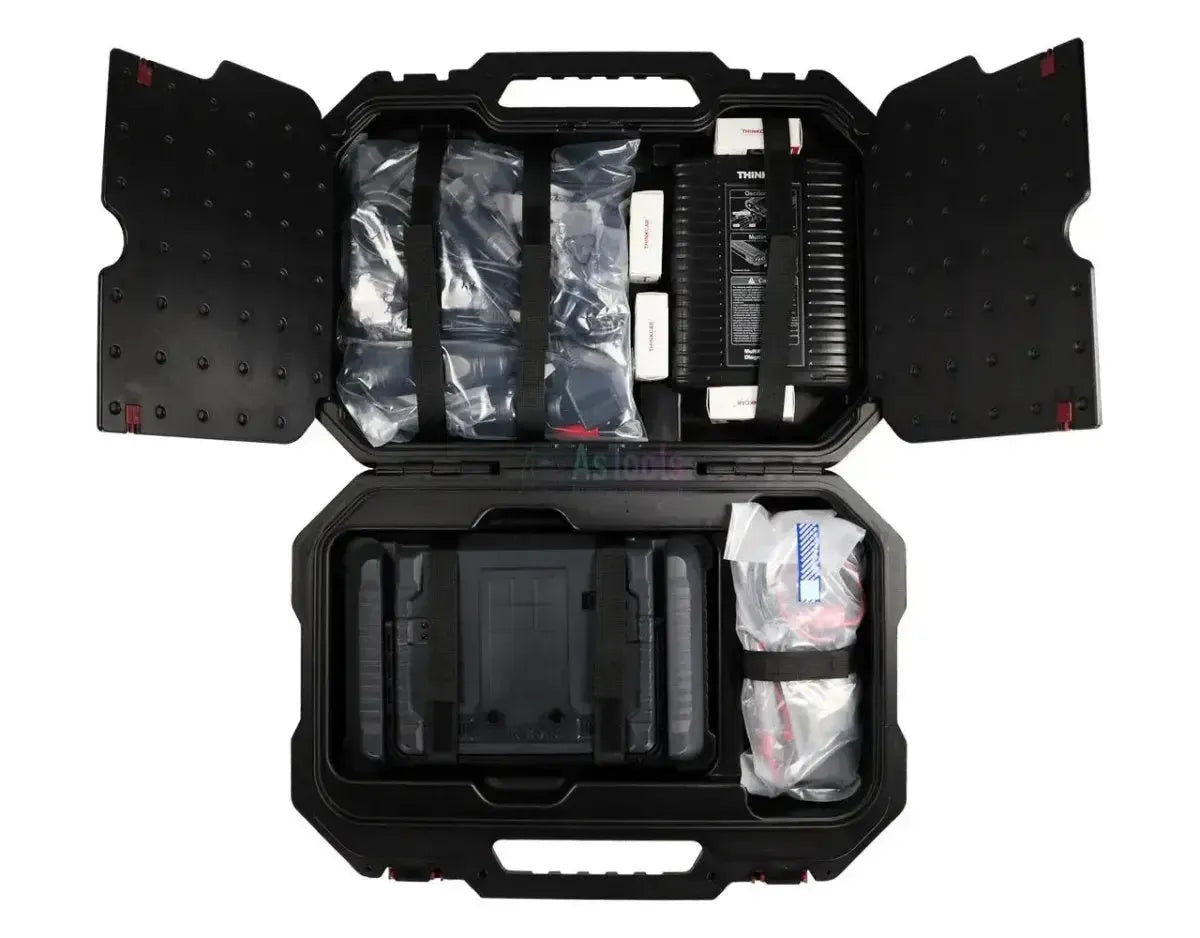

Contenu de l’emballage:

• Thinkcar Thinktool Euro Expert Appareil de diagnostic
• Interface Thinkcar ThinkDiag 3
• Module Thinkcar ThinkTool TPMS
• Thinkcar 15 broches DB15 - 16 broches OBD2 Câble adaptateur
• USB-A - USB-C Câble adaptateur
• Chargeur
• Manuel
• Valise de rangement
• Cordons de mesure oscilloscope (2 pièces)
• Cordons de mesure multimètre (2 pièces)
• Pinces crocodile rouges (2 pièces)
• Pinces crocodile noires (2 pièces)
• Set de sondes d'acupuncture (15 pièces)
• Câbles de rallonge pour oscilloscope (2 pièces)
• Thinkcar ThinkTPMS S1-Capteur (4 pièces)
• Thinkcar Câble d'alimentation avec pinces de batterie
• Thinkcar Câble d'alimentation pour allume-cigare
• Thinkcar Honda 3 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar Chrysler 6 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar GM/VAZ 12 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar Toyota 17 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar BMW 20 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar Toyota 22 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar Mercedes-Benz 38 Pins OBD1 - 15 Pins DB15 Adaptateur
• Thinkcar Fiat 3 Pins OBD1 - 15 Pins DB15 Câble adaptateur
• Thinkcar Mitsubishi/Hyundai 12+16 Pins OBD1 - 15 Pins DB15 Câble adaptateur
• Thinkcar Nissan 14+16 Pins OBD1 - 15 Pins DB15 Câble adaptateur

Spécifications techniques
