TopDiag P100 | Testeur de circuit
Prix habituel
€51,95 TTC
€42,93 HT
Prix unitaire
Translation missing: fr.products.product.price.unit_price_separator
Indisponible
Garantie directe via AsTools
Garantie directe via AsTools
Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.
2 ans de garantie sur tous les produits
2 ans de garantie sur tous les produits
Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.
Retour facile
Retour facile
Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.
Service client professionnel
Service client professionnel
Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !
Topdiag | SKU :
B0178
Prix habituel
€51,95 TTC
€42,93 HT
Prix unitaire
Translation missing: fr.products.product.price.unit_price_separator
Indisponible

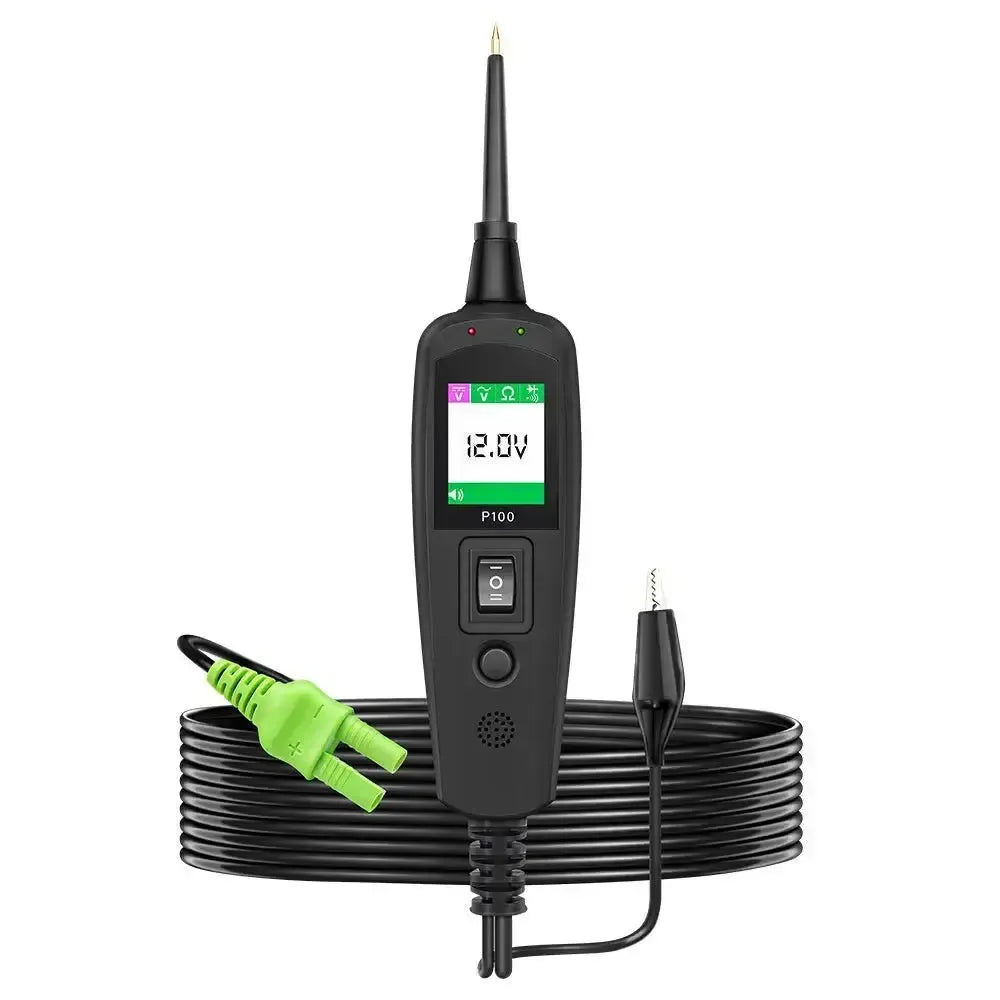

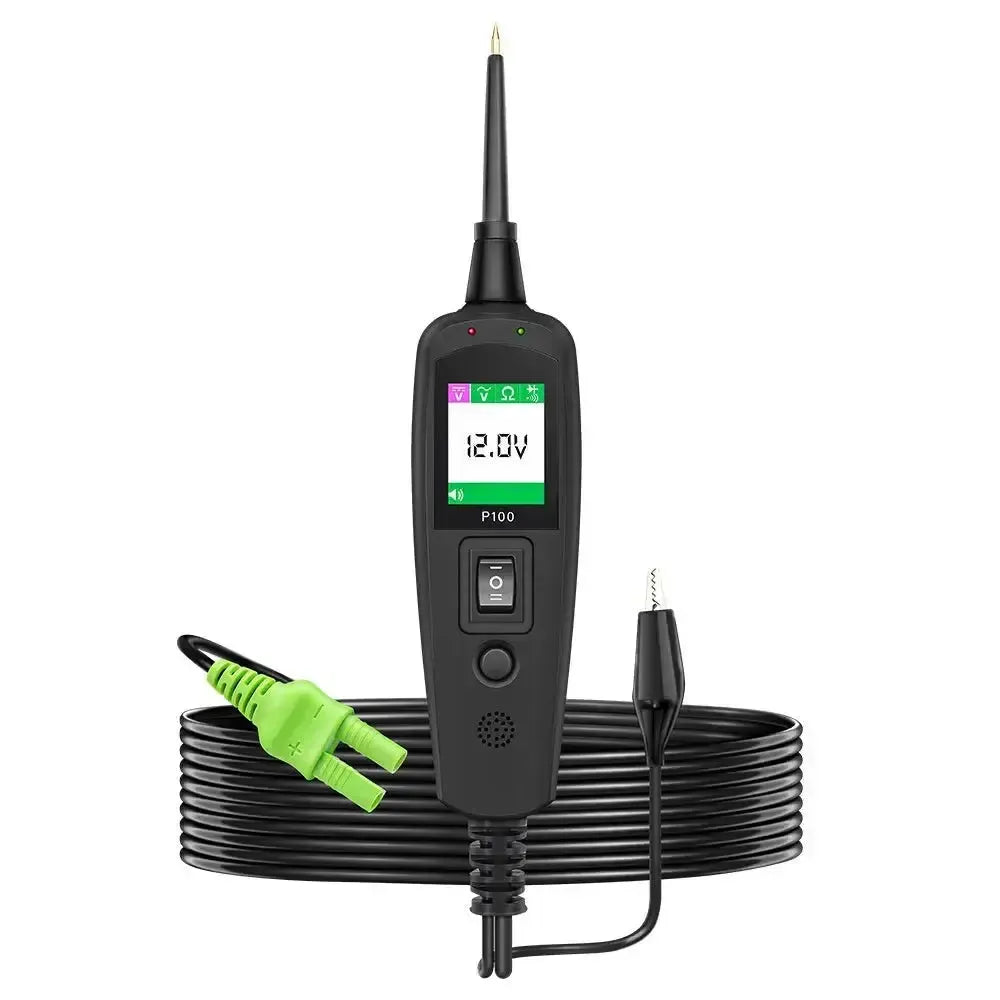

Le testeur de circuit TopDiag P100 est conçu pour diagnostiquer les systèmes électriques des véhicules avec une plage de tension de 6 à 30 volts, ce qui le rend adapté aussi bien aux voitures particulières 12V qu'aux véhicules utilitaires 24V. L'appareil est alimenté directement par la batterie du véhicule via les pinces de batterie fournies ou un adaptateur allume-cigare 12V. La connexion physique au câblage ou aux composants à tester s'effectue par la sonde de test amovible à pointe. Dans le diagnostic électrique, ce testeur est particulièrement utilisé pour vérifier sur place les niveaux de tension, la continuité et la présence du positif et de la masse lors du dépannage.
Lors de l'utilisation, le testeur fonctionne comme un outil de diagnostic actif qui mesure à la fois les signaux et peut fournir de la tension. Via l'écran LCD, le mécanicien lit les valeurs actuelles de la tension AC/DC, la résistance et les diodes, y compris des paramètres tels que la fréquence et le rapport cyclique en tension alternative. Avec le commutateur à bascule intégré, le testeur applique activement le positif ou la masse sur un composant, comme un radiateur, un moteur d'essuie-glace ou un relais, pour forcer le fonctionnement sans connecter une source d'alimentation externe. De plus, le système détecte directement au contact d'un fil s'il s'agit du positif, de la masse ou d'un circuit ouvert via des LED de couleur et un signal acoustique, ce qui simplifie le traçage du câblage et la détection des défauts de masse.
AVANTAGES
✔Câble de rallonge de 10 mètres — Atteint toute la longueur du véhicule, du compartiment moteur au connecteur de remorque, sans déplacer l'appareil.
✔Piloter les composants avec le commutateur à bascule — Applique le positif ou la masse directement sur un consommateur pour forcer le fonctionnement, sans source d'alimentation externe ni câbles de continuité.
✔Fonctionne à partir de 6V — Plus polyvalent que de nombreux testeurs de circuit qui ne commencent qu'à 9V, et donc aussi adapté aux moteurs et aux véhicules anciens.
✔Lampe de travail intégrée et tonalités commutables — Éclaire le point de mesure et confirme les mesures acoustiquement, afin que vous n'ayez pas besoin de regarder constamment l'écran.
POINTS À NOTER
✕Ne jamais utiliser sur les appareils de commande et les lignes de données — Une alimentation 12V directe accidentelle sur une ligne de bus CAN ou un fil de capteur endommage irrémédiablement une unité de commande.
✕Quatre modes de mesure — Tension continue, tension alternative, résistance et diode ; pour l'analyse de forme d'onde ou la mesure de courant en ampères, un autre équipement est nécessaire.
✕Plage de 6V à 30V — Les systèmes haute tension des véhicules hybrides et électriques sortent du champ d'application.
✕Alimentation depuis le véhicule — L'appareil ne fonctionne pas de manière autonome ; en cas de batterie déchargée, une source d'alimentation externe est nécessaire.
Applications et fonctionnalités
Le TopDiag P100 offre une gamme de modes de mesure et de test pour les travaux de diagnostic quotidiens sur l'électronique automobile.

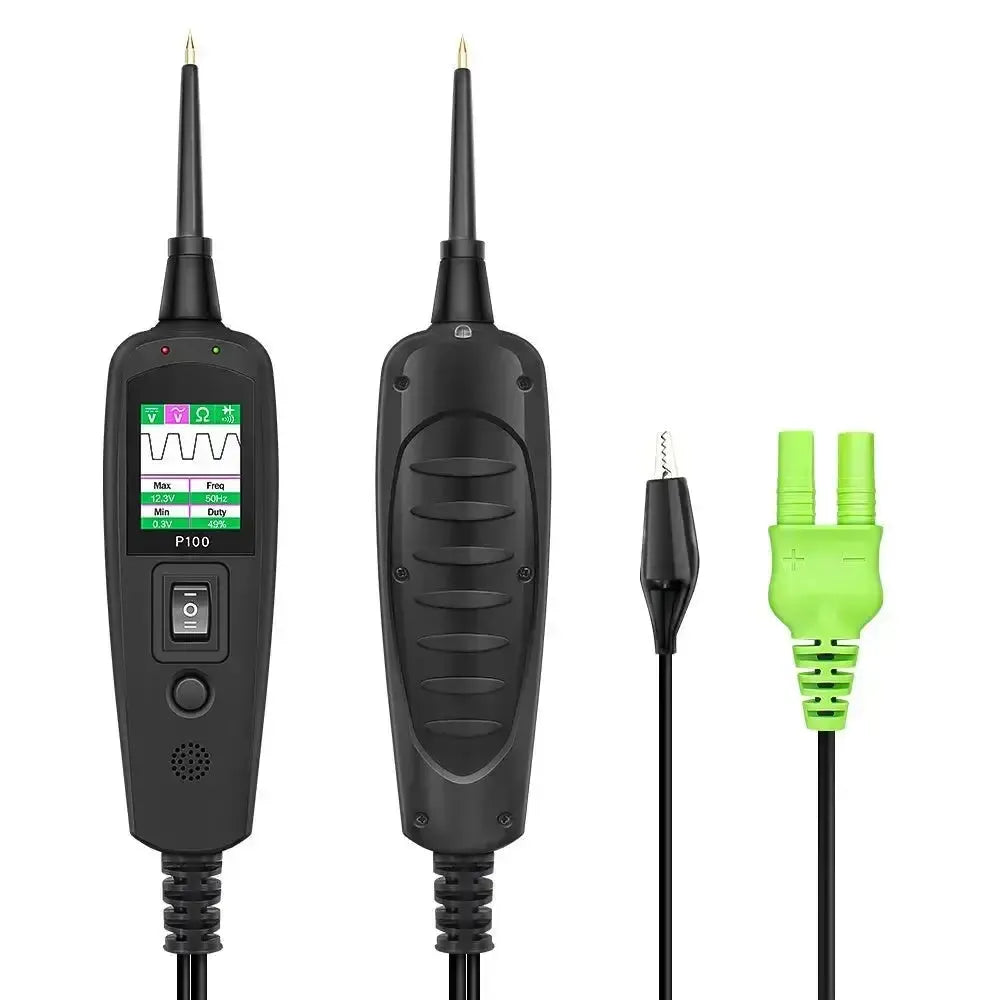

- Mesure de tension AC/DC : Mesure directement les tensions continues et alternatives dans le circuit. En mode AC, la fréquence et le rapport cyclique s'affichent également.
- Test de résistance et de diode : Vérifie la continuité du câblage, y compris l'affichage OL en cas de circuit ouvert, et contrôle la polarité directe et la tension inverse des diodes dans le système électrique.
- Détection de polarité : Identifie immédiatement si un fil touché est positif, à la masse ou sans connexion, confirmé par un voyant LED rouge ou vert sur le boîtier.
- Contrôle de masse et de contact : Détecte les mauvaises connexions à la masse. Le testeur émet un signal d'avertissement en cas de résistance de transition élevée vers le châssis, sans nécessiter une mesure de chute de tension fastidieuse.
Fonctions spéciales et capacités
Ce modèle dispose de capacités de test actif et de protections intégrées qui rendent le diagnostic et la localisation des pannes plus efficaces.
- Activation de composants : Permet d'appliquer directement la tension de batterie ou la masse à un composant via le commutateur à bascule pour vérifier le fonctionnement physiquement, qu'il soit monté ou démonté.
- Protection contre les courts-circuits : Équipé d'un disjoncteur automatique interne. Lors de l'activation d'un circuit en court-circuit, le testeur se coupe pour éviter les dommages à l'électronique interne et au câblage du véhicule.
- Traçage et localisation des courts-circuits : Permet au technicien de vérifier le câblage étape par étape et de trouver le point exact d'une connexion à la masse, sans avoir à remplacer les fusibles à chaque fois.
- Test d'éclairage de remorque : Offre la possibilité de contrôler directement les broches et les connexions sur les connecteurs de remorque pour la polarité positive et la masse.

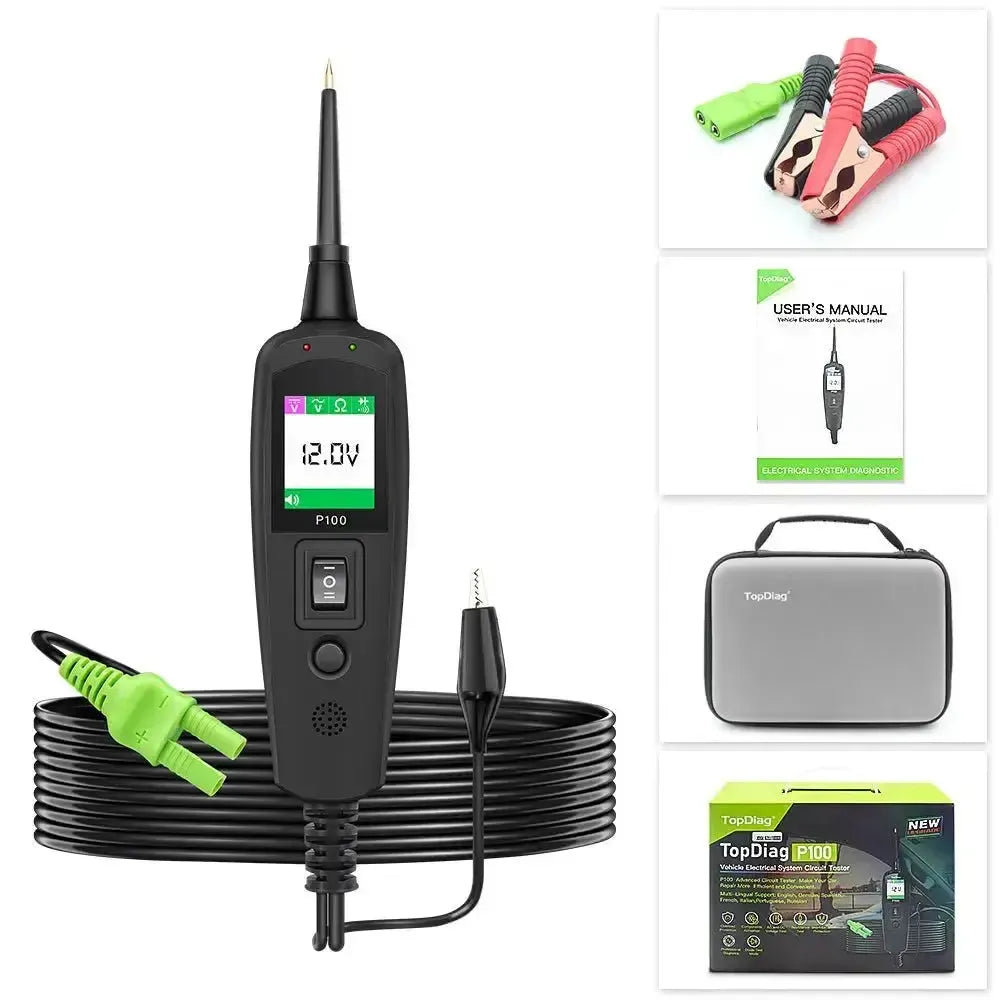

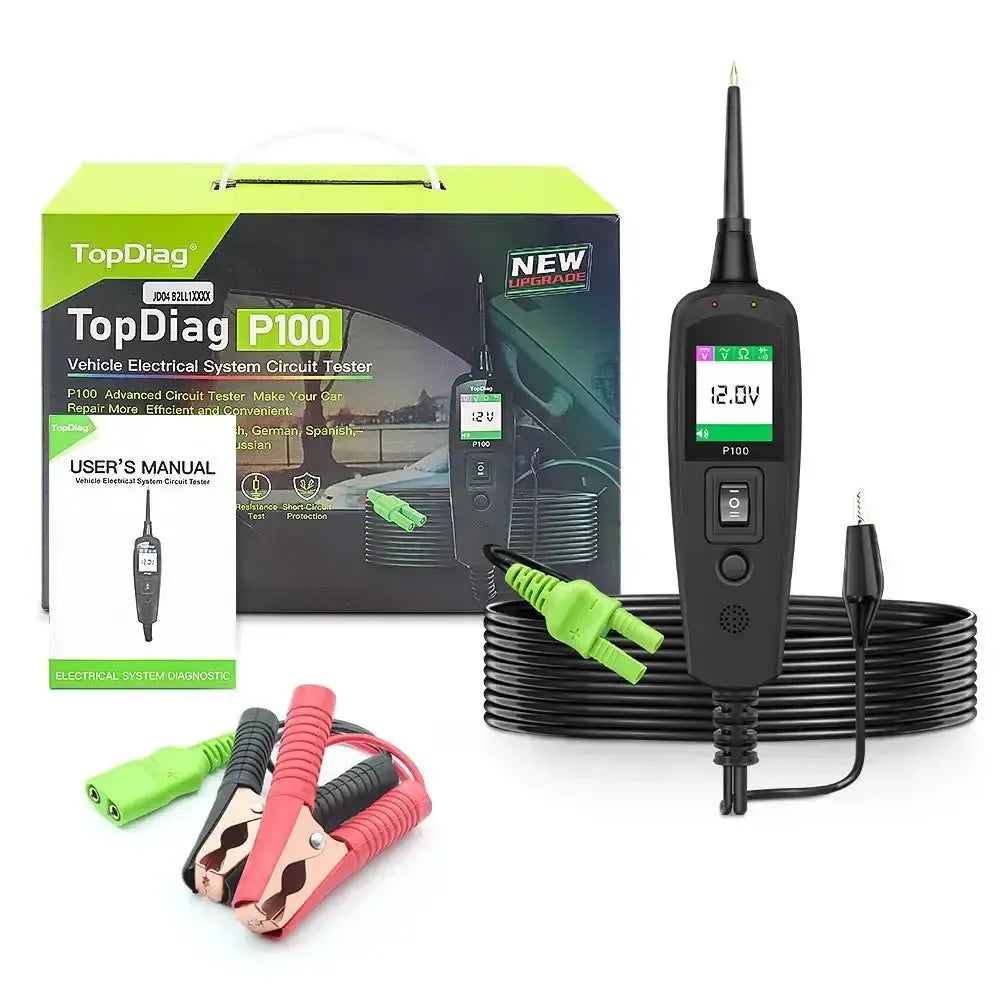

Contenu de l'emballage
- 1x Testeur de circuit TopDiag P100
- 1x Câble de rallonge de 10 mètres

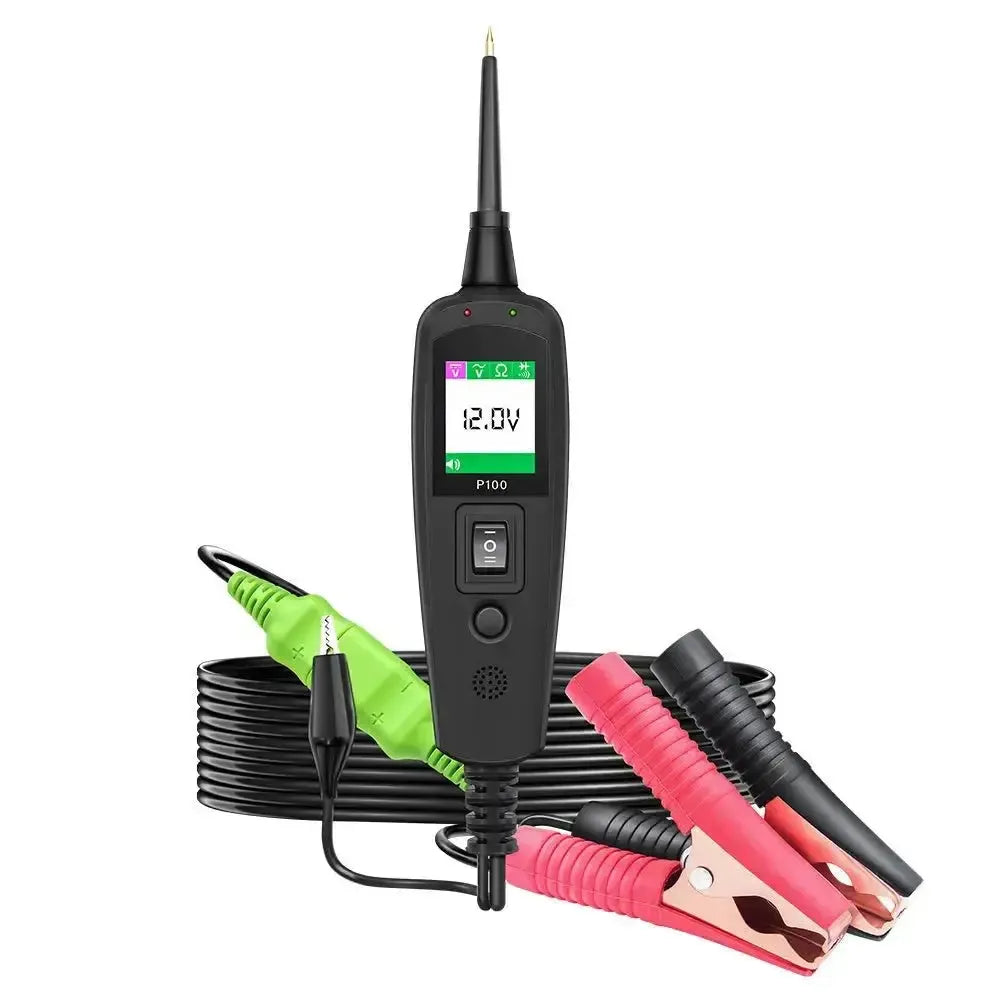

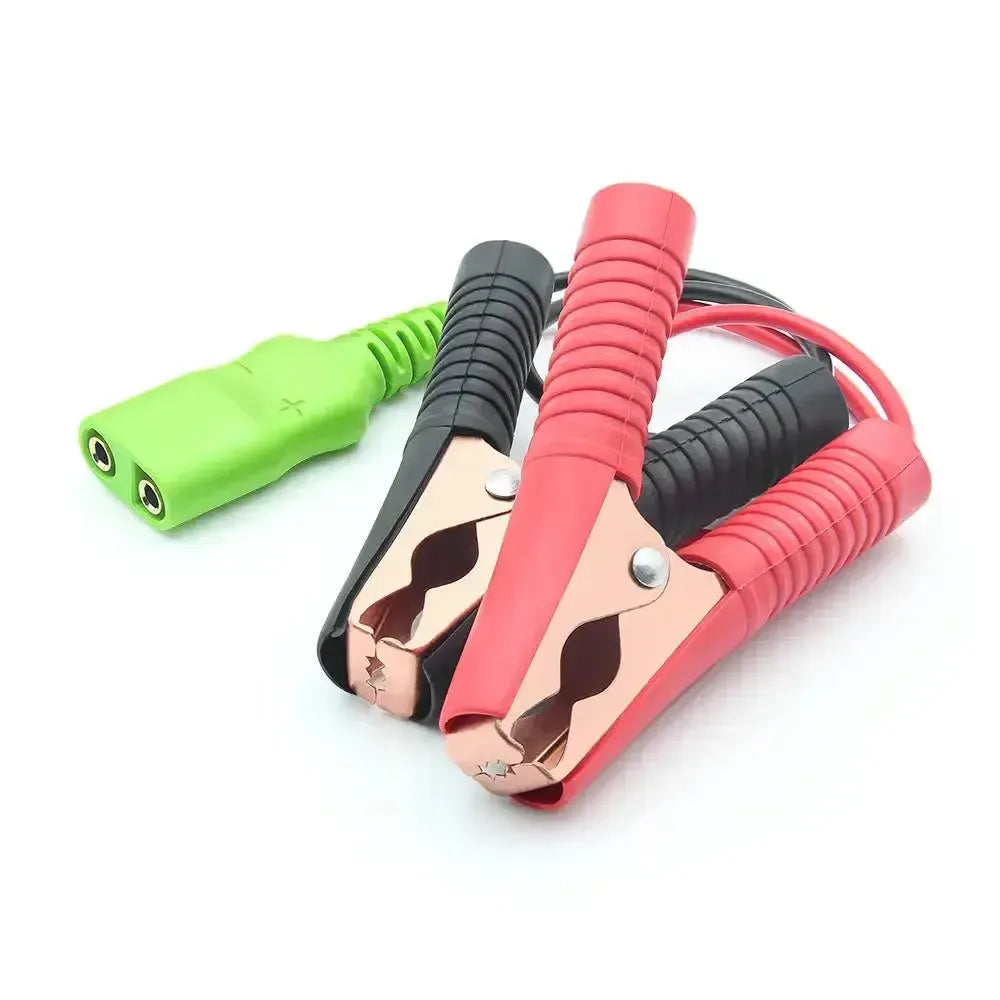

- 1x Câble adaptateur pince batterie
- 1x Câble adaptateur allume-cigare

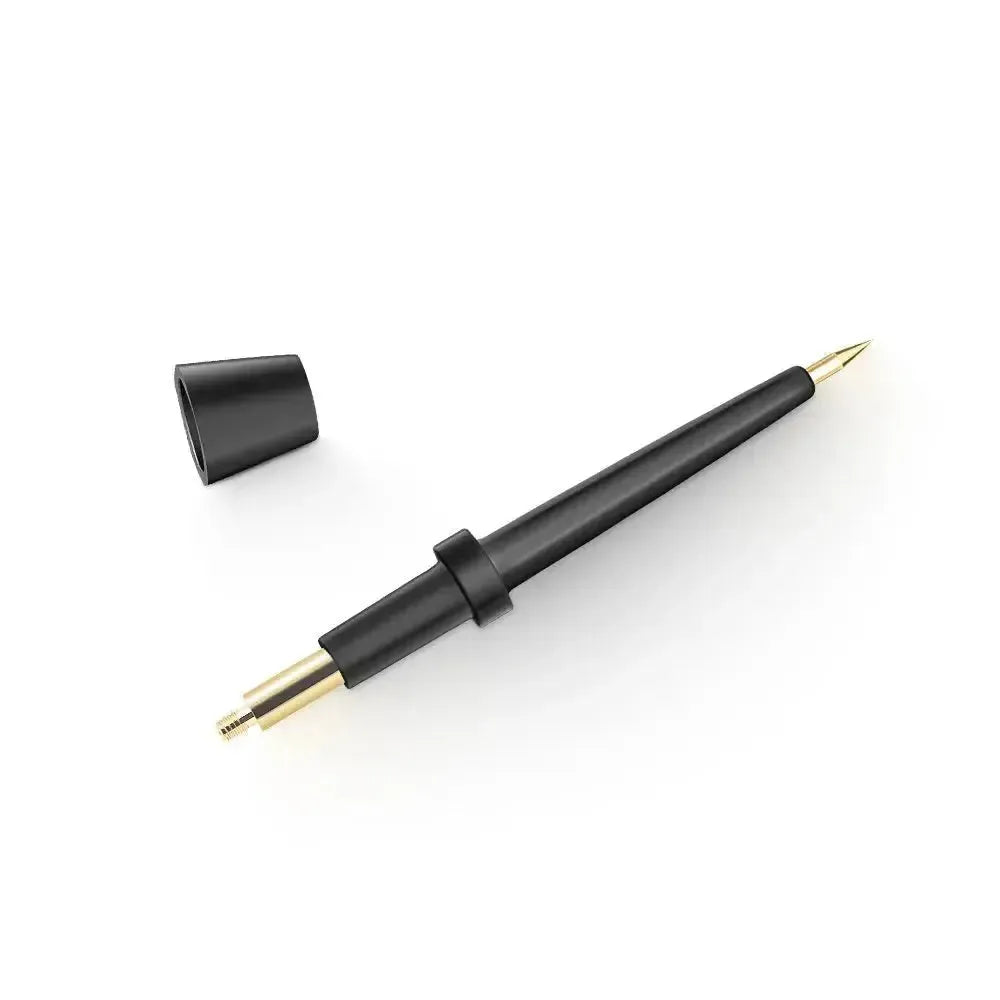

- 1x Sonde de test amovible

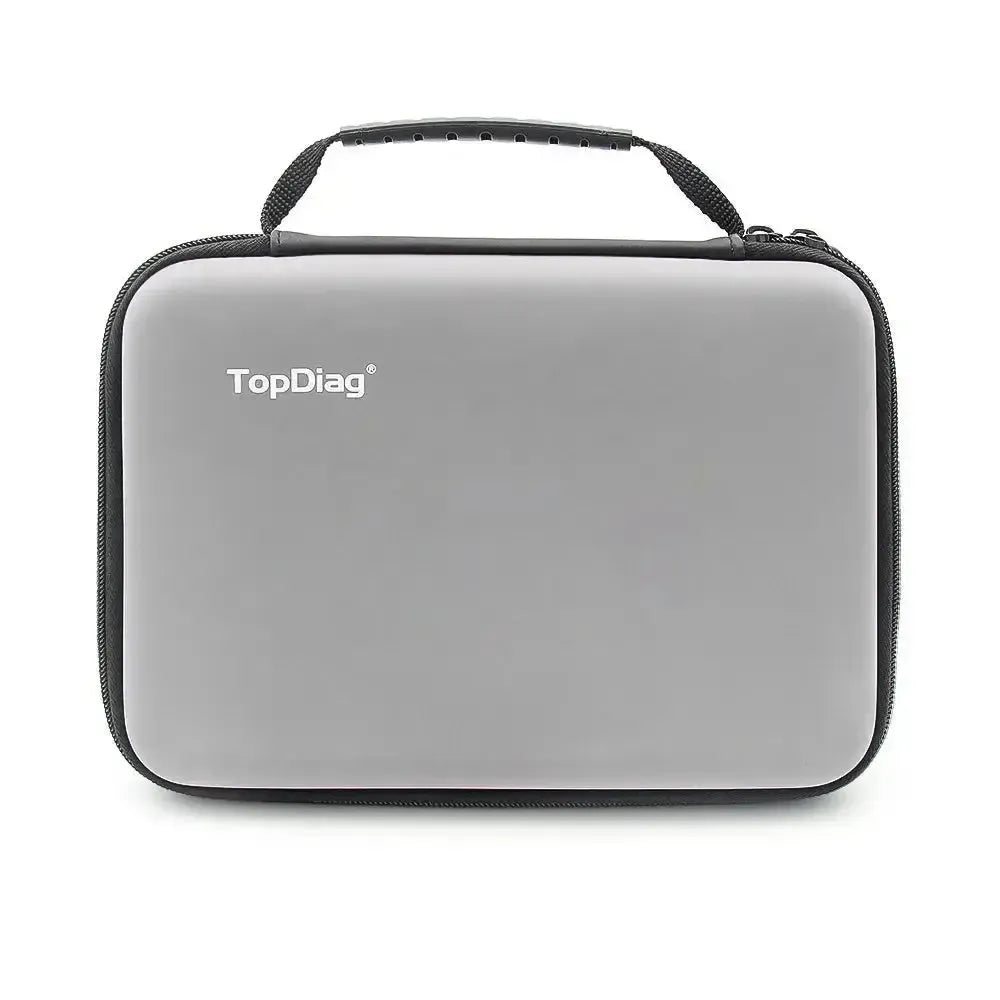

- 1x Coffret de rangement en plastique
💡
Bon à savoir : Soyez extrêmement prudent lors de l'alimentation active de composants via le commutateur à bascule lorsque la sonde de test se trouve à proximité d'appareils de commande sensibles, de fils de capteur ou de lignes de communication CAN-bus. Utilisez cette fonction d'activation uniquement sur des actionneurs tels que les moteurs, les relais puissants et l'éclairage. Une alimentation directe accidentelle de 12V sur une ligne de données peut endommager irrémédiablement un module de commande électronique.
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | TopDiag |
| Modèle | P100 |
| Compatibilité, tension | Systèmes 6V - 30V DC |
| Modes de test | Tension continue, tension alternative, résistance et diode |
| Type d'écran | Écran couleur TFT |
| Longueur du câble de prolongation | 10 mètres |
| Protection | Disjoncteur intégré contre les surcharges et les courts-circuits |
| Langues | Menu multilingue |
| Autres caractéristiques | Lampe de travail intégrée avec LED et tonalités commutables |
| Numéro d'article | B0178 |
