Ancel PB500 | Testeur de circuit

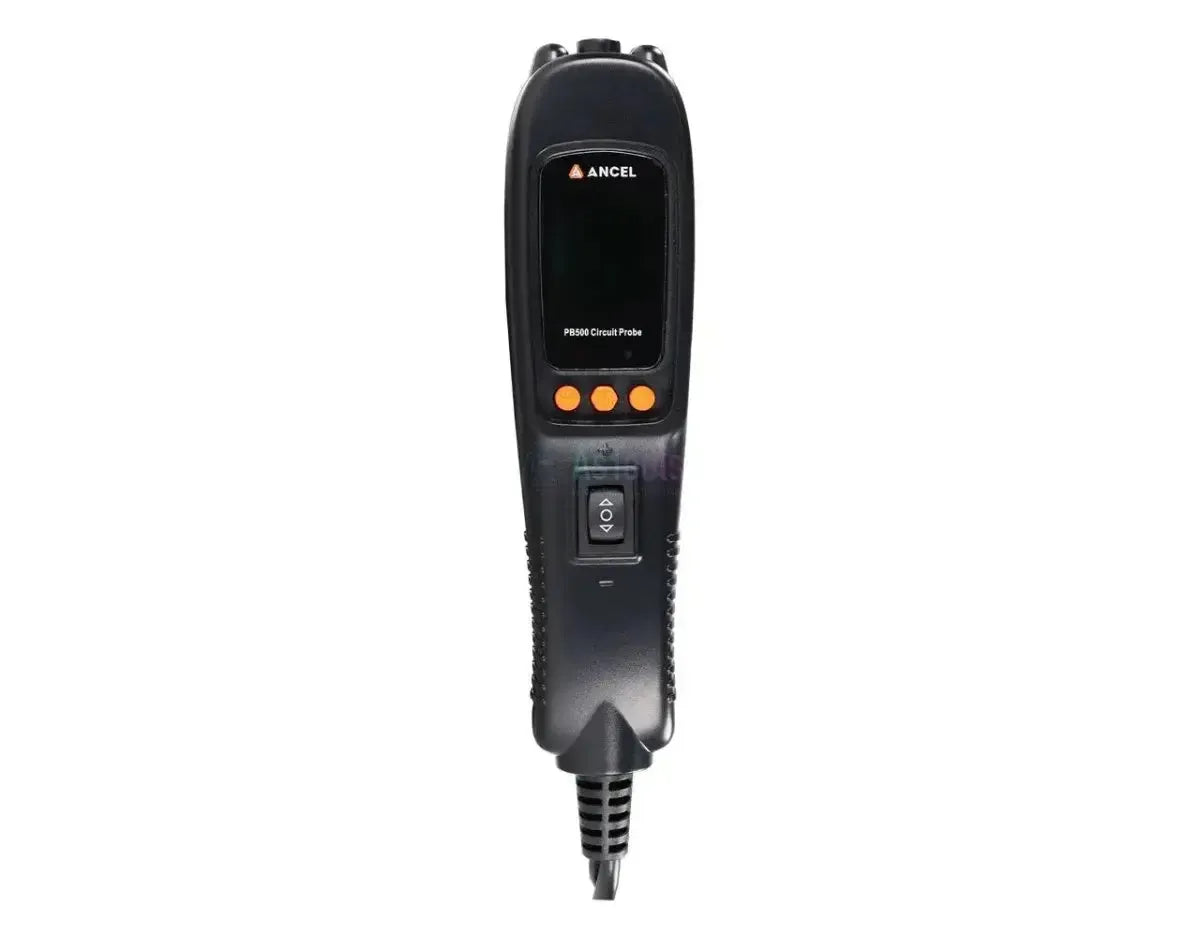

Le Ancel PB500 est un testeur de circuit adapté au diagnostic des systèmes électriques 12V et 24V des véhicules. L'instrument fonctionne dans une plage de tension de 9V à 30V DC et peut effectuer des mesures de tension, résistance et courant. Toutes les valeurs mesurées sont affichées sur un écran couleur TFT de 2,4 pouces.

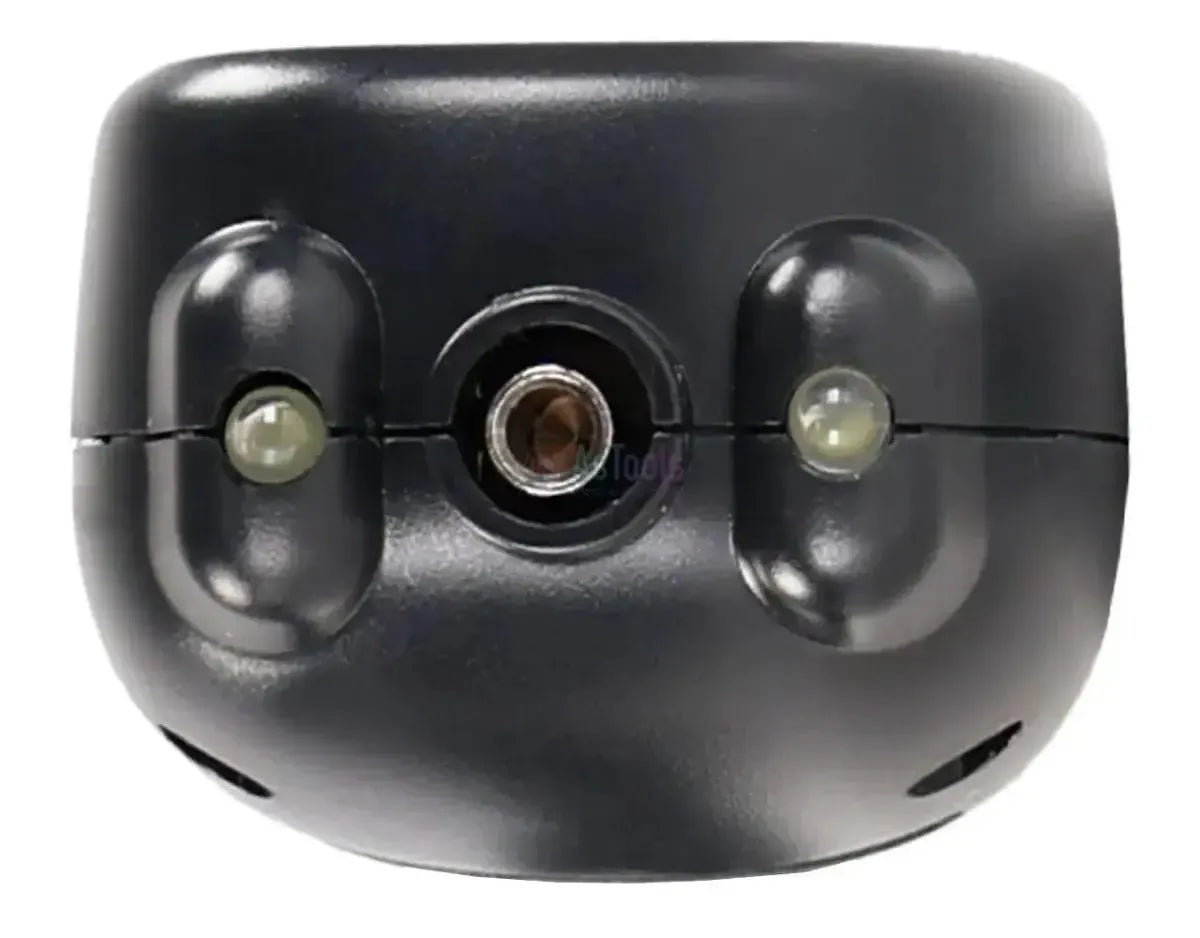

Ce testeur de circuit dispose de fonctionnalités supplémentaires, notamment l'activation des composants par l'application d'une tension positive ou négative. Un mode oscilloscope intégré permet d'afficher graphiquement les signaux des capteurs. De plus, le PB500 est équipé de modes de test spécifiques pour les relais et les injecteurs. Le système est protégé contre les surcharges par un disjoncteur automatique 10A et dispose d'un éclairage LED intégré pour une meilleure visibilité dans les espaces de travail sombres.
Application et fonctionnalité :
Le testeur de circuit offre diverses fonctions pour diagnostiquer les systèmes électriques des véhicules.
- Test de tension et de masse : Mesure la tension continue et identifie les circuits positifs, négatifs et ouverts.
- Activation des composants : Active les composants électriques tels que les ventilateurs de refroidissement, relais et lampes en fournissant directement du courant.
- Test de continuité : Vérifie les coupures et courts-circuits dans le câblage et les composants, soutenu par un signal acoustique.
- Test de circuit de signal : Visualise les signaux des capteurs, tels que les capteurs d'arbre à cames ou de vilebrequin, via le mode oscilloscope.
- Test de relais : Vérifie le bon fonctionnement des relais en testant les contacts et la bobine.
Plages de mesure et fonctions :
L'Ancel PB500 dispose des modes et plages de mesure suivants :
- Spanningsmeting (VDC): Pour tester la tension continue dans les circuits.
- Weerstandsmeting (Ω): Pour mesurer la résistance des composants tels que les capteurs et les bobines.
- Frequentiemeting (Hz): Pour analyser la fréquence des signaux des capteurs.
- Diodetest: Pour vérifier le fonctionnement des diodes.
- Stroominjectie: Fournit un courant réglable pour tester les composants sous charge.

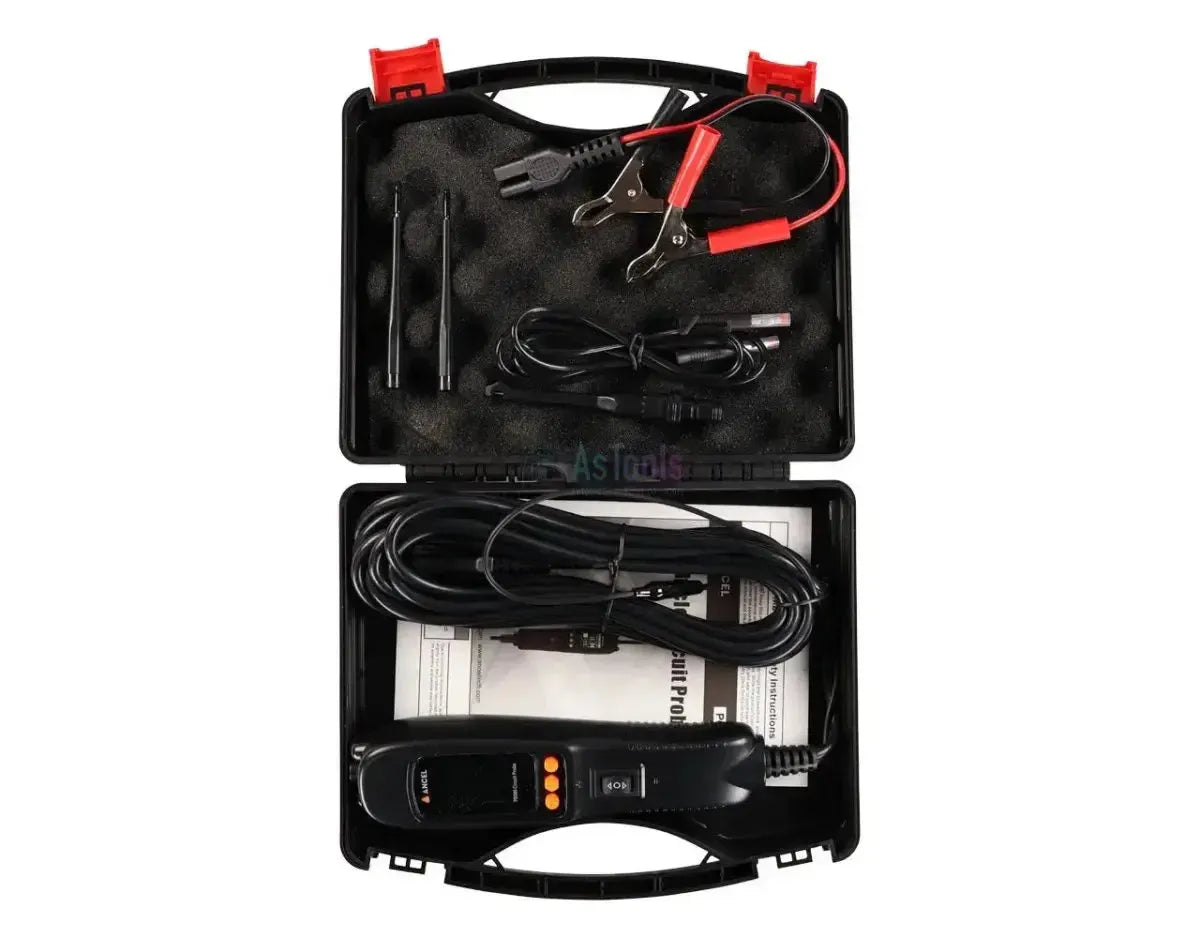

Contenu de l’emballage:
- 1x Ancel PB500 circuittester
- 1x Testprobe tip
- 1x Accuklemmen
- 1x Relaistestkabel
- 1x Probe-adapter

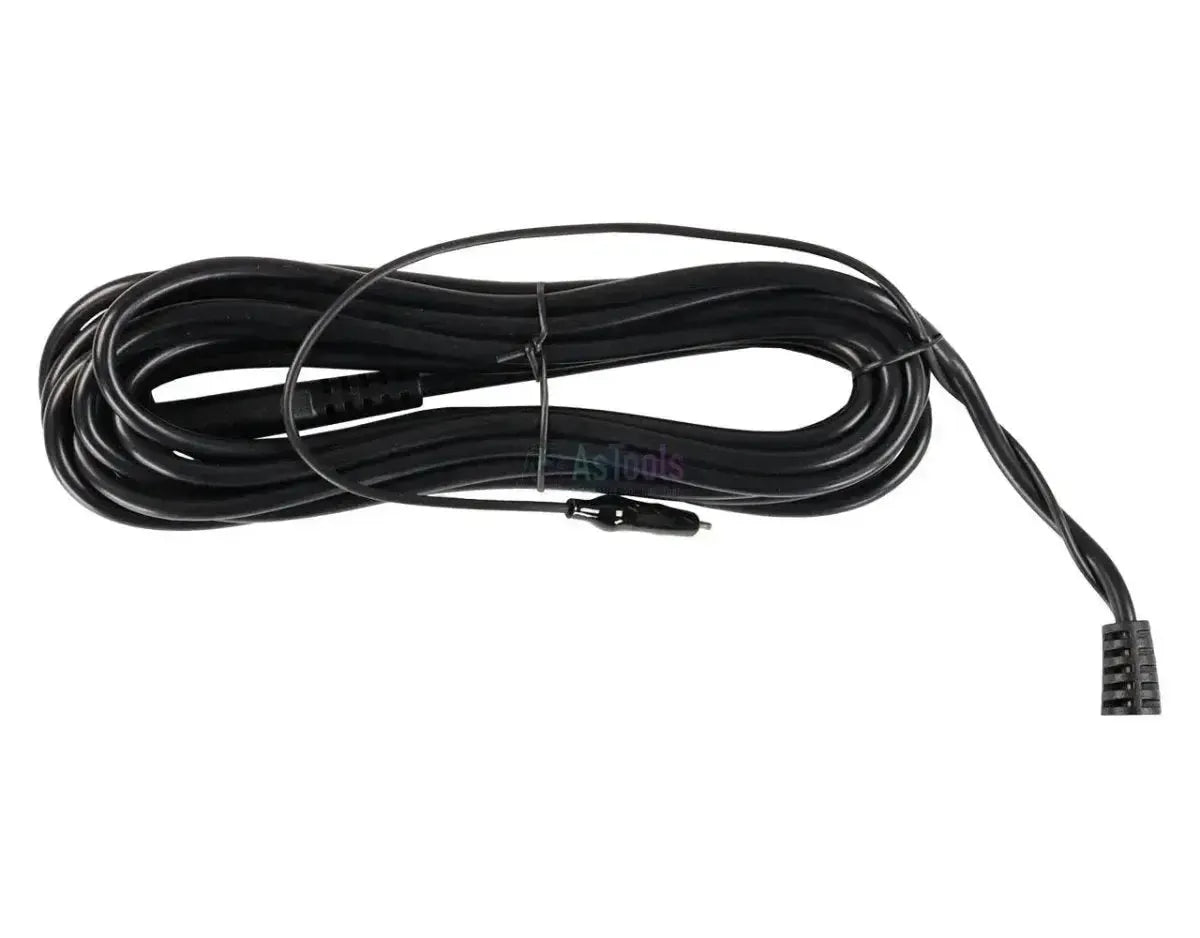

- 1x 6 meter verlengkabel
- 1x Handleiding
- 1x Opbergkoffer
Technische specificaties:
| Specificatie | Omschrijving |
|---|---|
| Productmerk | Ancel |
| Productmodel | PB500 |
| Schermtype | Écran couleur TFT 2,4 pouces |
| Bedrijfsspanning | 9V - 30V DC |
| Spanningsmeetbereik (DC) | 0V - 65V |
| Weerstandsmeetbereik | 0 - 200 KΩ |
| Frequentiebereik | 0Hz - 10KHz |
| Nominale stroom | 1 - 10 A |
| Overbelastingsbeveiliging | 10A stroomonderbreker |
| Bedrijfstemperatuur | 0°C tot 60°C |
| Opslagtemperatuur | -40°C tot 70°C |
| Kabellengte | 6 meter (20 ft) |
