AsTools  |  SKU : A0118-2 / 1.49

MINI-VCI J2534 | Câble d'interface

€26,95 TTC
€19,95 TTC
€16,49 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

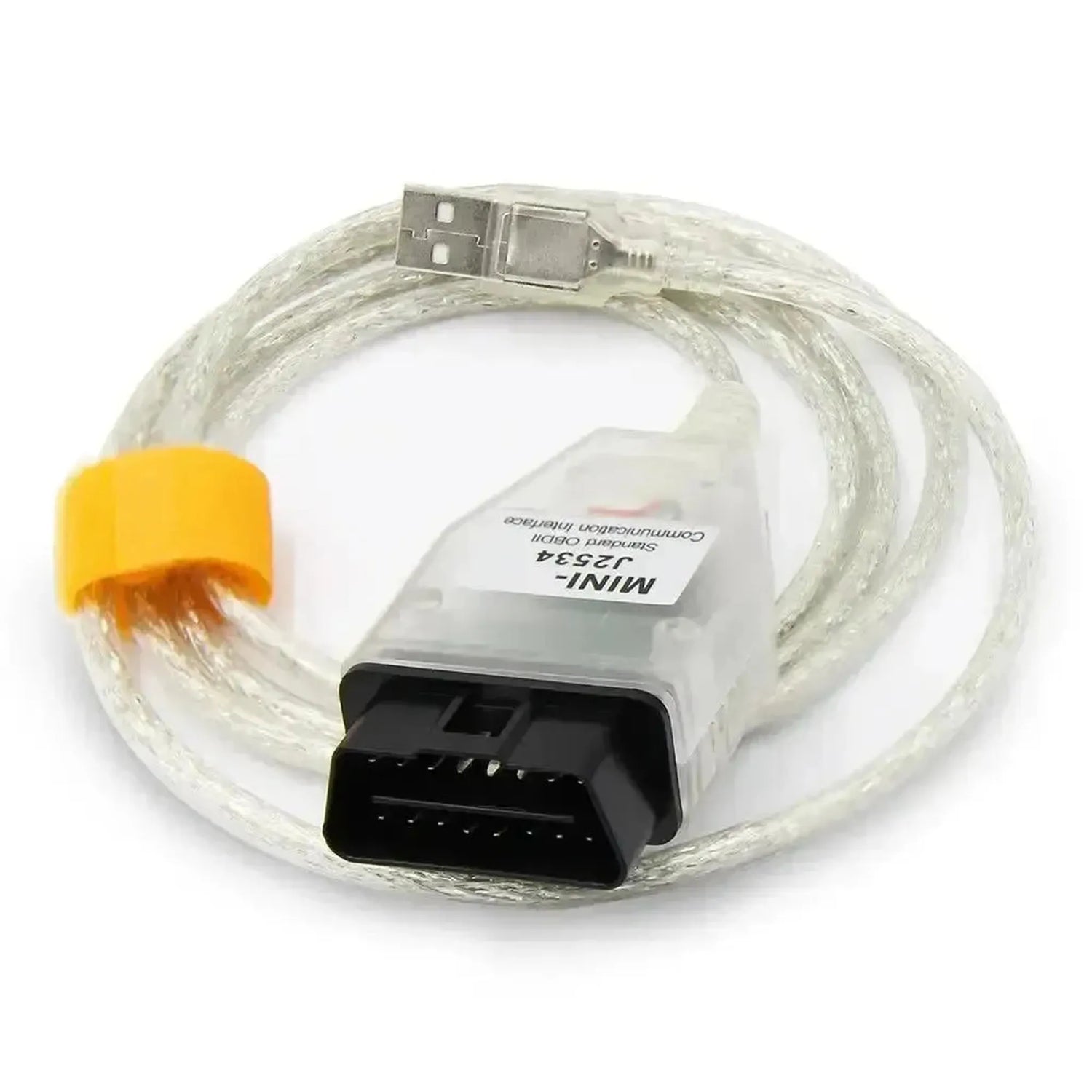

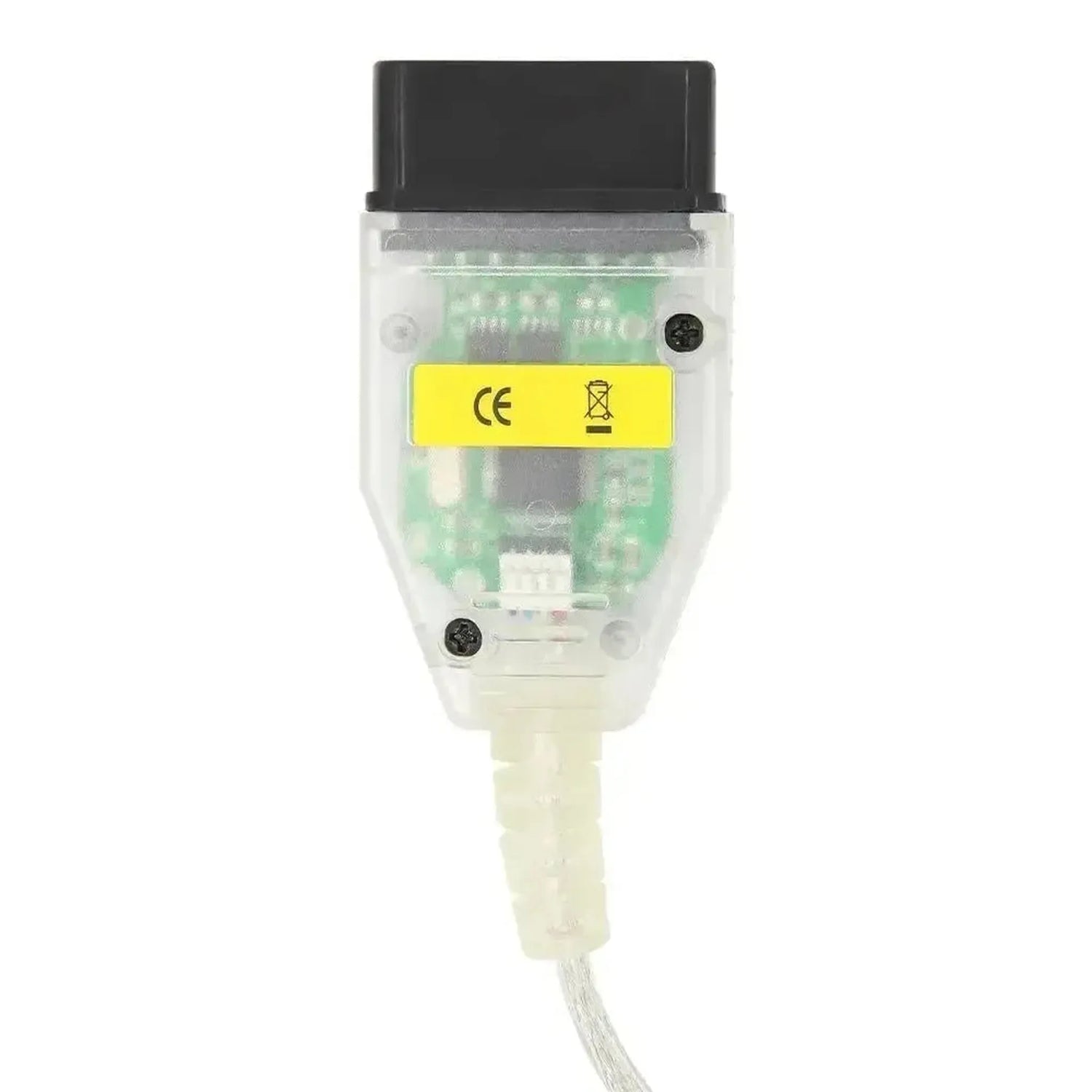

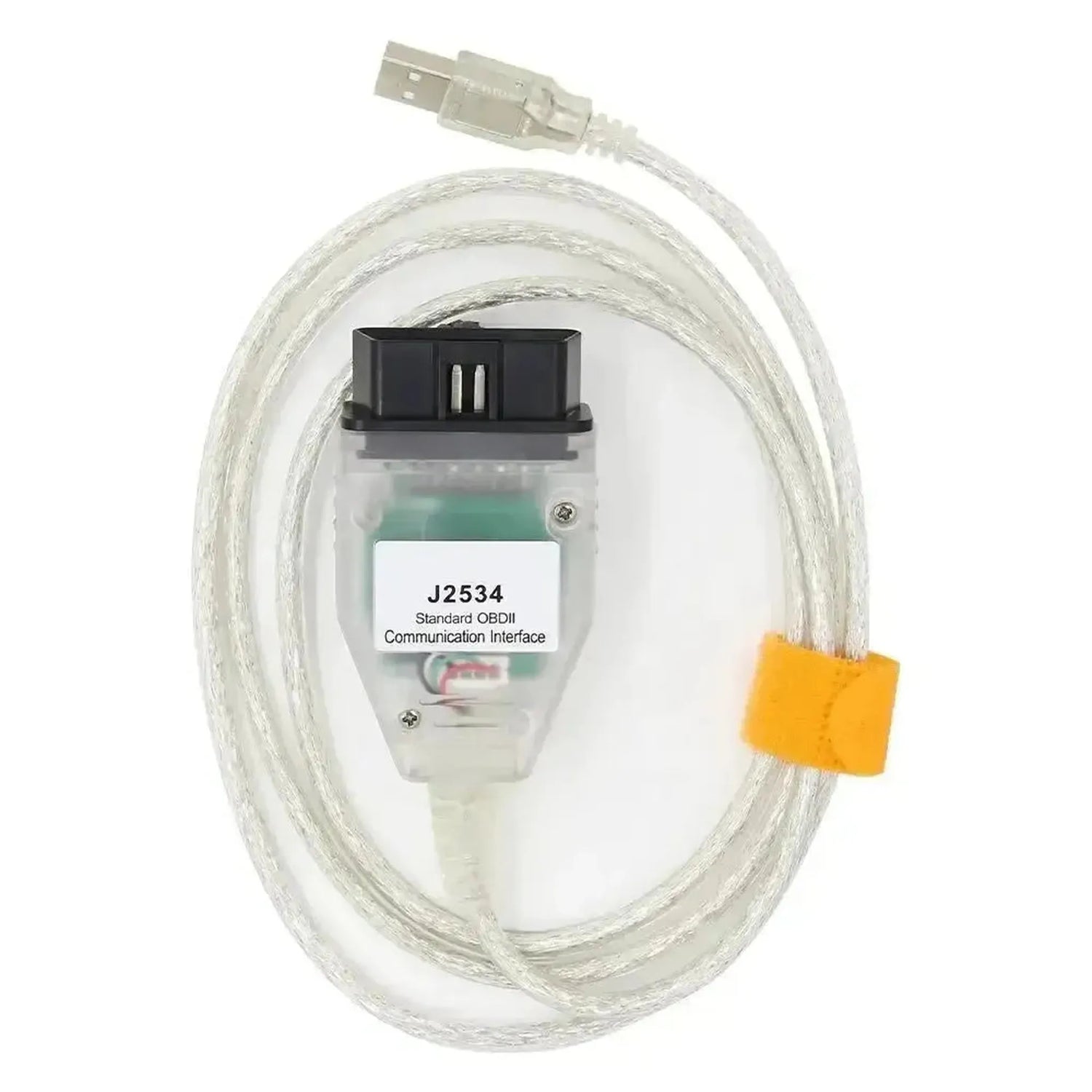

Le câble d'interface MINI-VCI J2534 est une interface de communication spécifique au véhicule conçue pour la connexion physique entre un ordinateur et le port de diagnostic d'un véhicule. Ce câble de diagnostic utilise un connecteur standard OBD2 16 broches côté véhicule et un connecteur USB Type-A côté PC. La connexion facilite un transfert direct de données série, permettant la lecture externe, le codage et la programmation des modules du véhicule. Ce type de câble est spécifiquement conçu pour être utilisé comme appareil pass-thru en combinaison avec des logiciels d'usine de niveau concessionnaire spécifiques.

Techniquement, le câble d'interface fonctionne comme un pont entre les réseaux internes du véhicule et le logiciel de diagnostic externe en opérant selon la norme SAE J2534 pass-thru. Pendant le processus de diagnostic, le jeu de puces intégré, tel qu'un contrôleur FTDI, traduit les signaux du véhicule en séries de données USB traitées par le logiciel informatique. La communication s'effectue via divers protocoles matériels, notamment CAN, K-Line et SAE J1850. Cela garantit qu'un technicien en diagnostic peut utiliser l'interface pour établir une session de communication bidirectionnelle avec les unités de commande, consulter les flux de données en temps réel et écrire de nouvelles configurations de module pendant les opérations.

AVANTAGES

✔ Prend en charge le transfert de données via la norme de protocole SAE J2534 pass-thru.
✔ Compatible avec un large éventail de réseaux, y compris CAN et K-Line.
✔ Équipé d'un jeu de puces FTDI intégré pour une communication série stable.
✔ Permet un contrôle bidirectionnel via un logiciel de diagnostic véhicule compatible.

POINTS IMPORTANTS

✕ Non adapté aux procédures lourdes de flash ECU en raison de la bande passante limitée des données.
✕ Les pilotes nécessitent une configuration manuelle sur les systèmes d'exploitation 64 bits.
✕ Prend en charge uniquement une tension d'entrée de 12 Volts et n'est pas adapté aux réseaux 24V.
✕ Ne prend pas en charge le réseau moderne DoIP (Diagnostics over Internet Protocol).

Applications et fonctionnalités

Le MINI-VCI J2534 offre une gamme de fonctionnalités de diagnostic pour analyser en profondeur les réseaux et unités de commande des véhicules. Le câble constitue la couche physique pour transmettre les commandes du logiciel au véhicule.

  • Lecture et effacement des codes d'erreur : La communication avec les unités de commande électroniques (ECU) pour scanner, identifier les codes d'erreur diagnostiques (DTC) et réinitialiser les indications de panne associées.
  • Affichage des données en direct : La surveillance en temps réel des signaux d'entrée et des valeurs mesurées, telles que la tension de la batterie, la température de l'air d'admission, la pression de carburant et le régime moteur pour des diagnostics dynamiques.
  • Tests d'actionneurs : Le contrôle manuel via le logiciel de composants spécifiques du véhicule (comme les vannes EGR, relais ou injecteurs) pour vérifier leur fonctionnement physique et électronique.
  • Effectuer des réinitialisations d'entretien : La remise à zéro numérique des intervalles de service et des messages d'inspection dans le tableau de bord après l'achèvement des travaux d'entretien.

Fonctions et possibilités spéciales

Pour les utilisateurs avancés et les techniciens de diagnostic, le câble d'interface débloque diverses possibilités de programmation et de calibration qui dépassent la fonctionnalité standard OBD2.

  • Codage des modules : L'ajustement des valeurs hexadécimales dans une unité de commande pour apprendre de nouvelles configurations, fonctions cachées ou composants ajoutés ultérieurement.
  • Programmation des clés : L'enregistrement de nouveaux transpondeurs ou de transpondeurs de remplacement dans le système d'antidémarrage (Immobilizer ECU) via l'accès sécurisé du concessionnaire dans le logiciel.
  • Calibration du capteur d'angle de braquage : Réalisation d'une procédure d'apprentissage pour réinitialiser la position zéro du capteur d'angle de braquage (SAS) dans le module ABS/ESP après des travaux sur la direction.
  • Communication pass-thru : Transmission directe des requêtes de données brutes depuis un logiciel PC spécifique vers le réseau CAN conformément à la norme industrielle J2534-1.

Véhicules compatibles

Ce câble d'interface est spécifiquement optimisé pour la communication avec les modèles de véhicules des fabricants ci-dessous équipés d'un port OBD2 16 broches (DLC3).

Toyota :

  • Toutes les voitures particulières et véhicules utilitaires légers : (1996 - présent)

Lexus :

  • Tous modèles : (1996 - présent)

Scion :

  • Tous modèles : (Années de production jusqu'à l'arrêt de la marque)

Logiciels et systèmes d'exploitation compatibles

Pour le fonctionnement du MINI-VCI J2534, un PC avec un logiciel de diagnostic approprié et les pilotes matériels corrects sont requis.

Logiciels compatibles :

  • Toyota Techstream (TIS) : Diagnostic complet du véhicule, tests actifs, calibrations et programmation des modules.

Systèmes d'exploitation :

  • Windows : XP, 7 (32 bits fortement recommandé pour une stabilité maximale du firmware), 8, 10 (avec configuration manuelle du registre 64 bits).
💡
Bon à savoir : Lors de l'installation sur un système Windows 64 bits, assurez-vous que le pilote est correctement configuré dans le registre afin que le logiciel reconnaisse le câble comme un appareil J2534 pass-thru.

Contenu de l’emballage

  • 1x MINI-VCI J2534 | Câble d'interface
  • 1x CD avec pilotes

Spécifications techniques

Spécification Description
Marque du produit MINI-VCI
Modèle de produit J2534
Catégorie de produit Câble d'interface
Connecteur véhicule Connecteur véhicule 16 broches OBD2 (SAE J1962)
Connecteur ordinateur USB Type-A
Protocoles pris en charge K-Line ISO 9141, KWP 2000 ISO 14230-4, SAE J1850 PWM/VPW, CAN 2.0B ISO 11898, CAN ISO 15765-4
Norme de communication SAE J2534-1 Pass-Thru

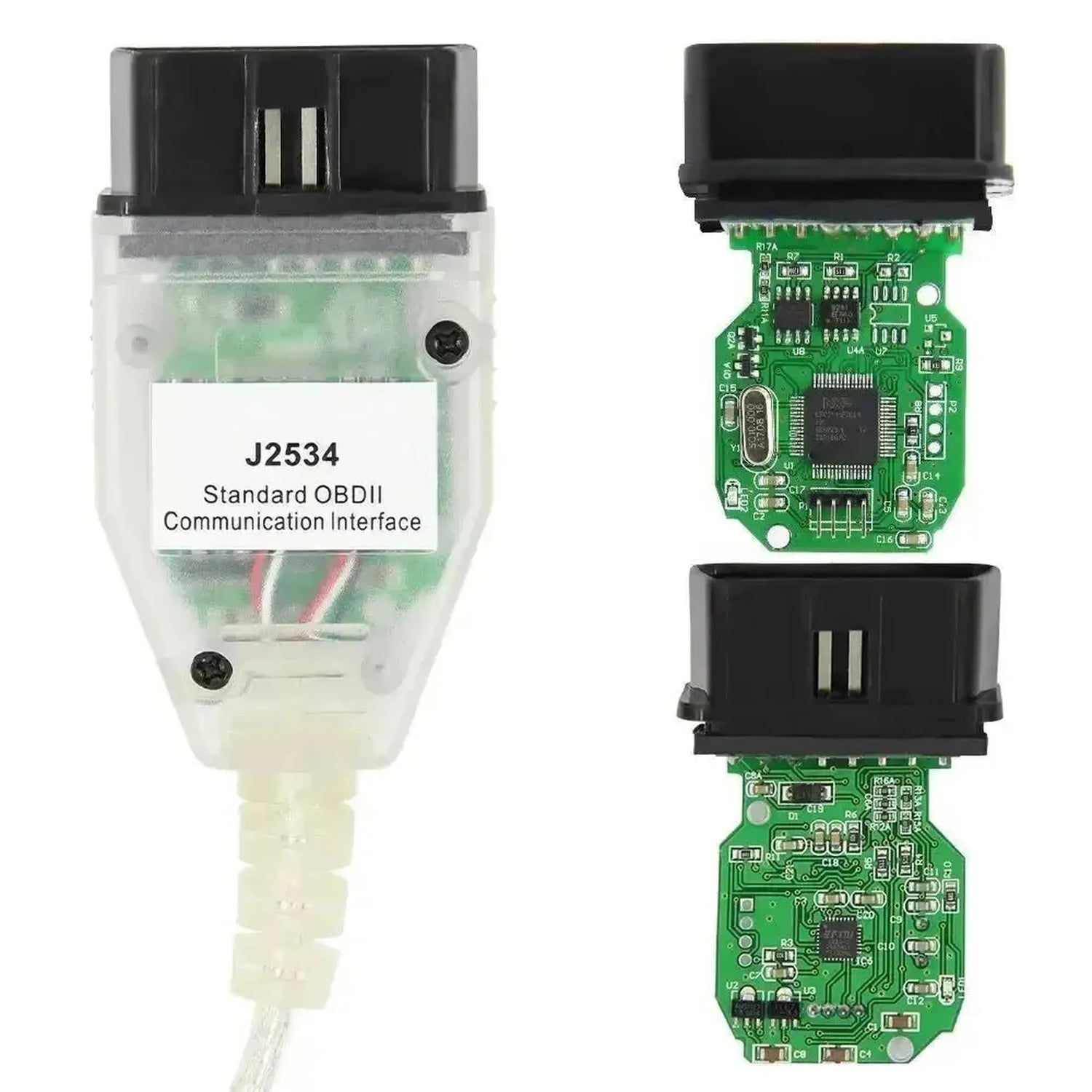

Jeu de puces interne Puce FTDI (FT232RL ou FT232RQ)
Tension de fonctionnement 12V (alimentation depuis le port OBD du véhicule)
Longueur du câble Environ 1,5 mètre
