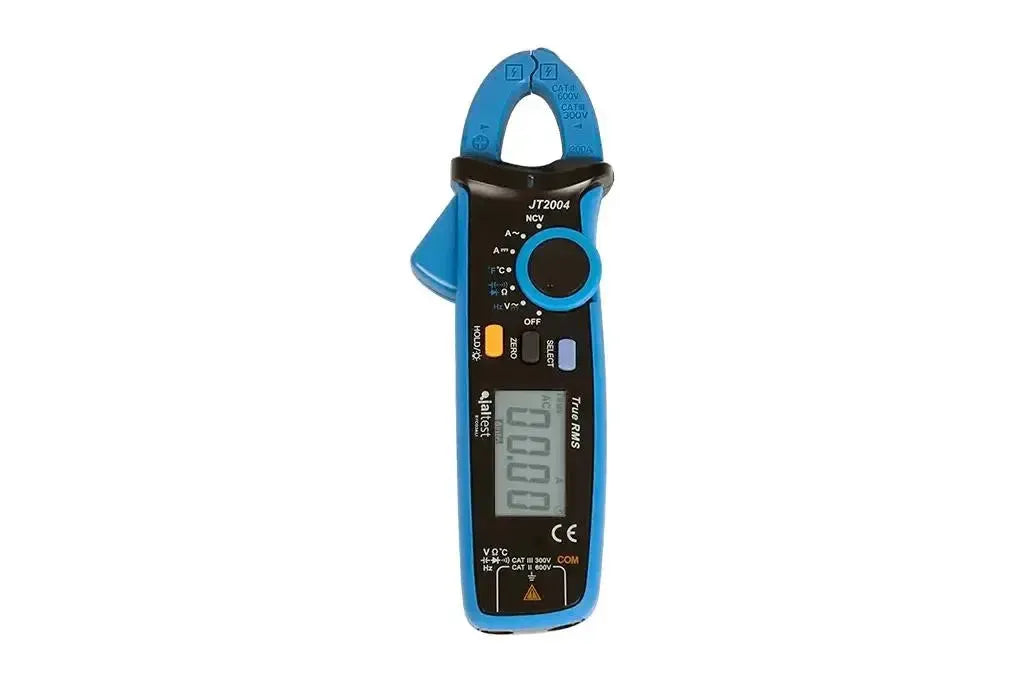

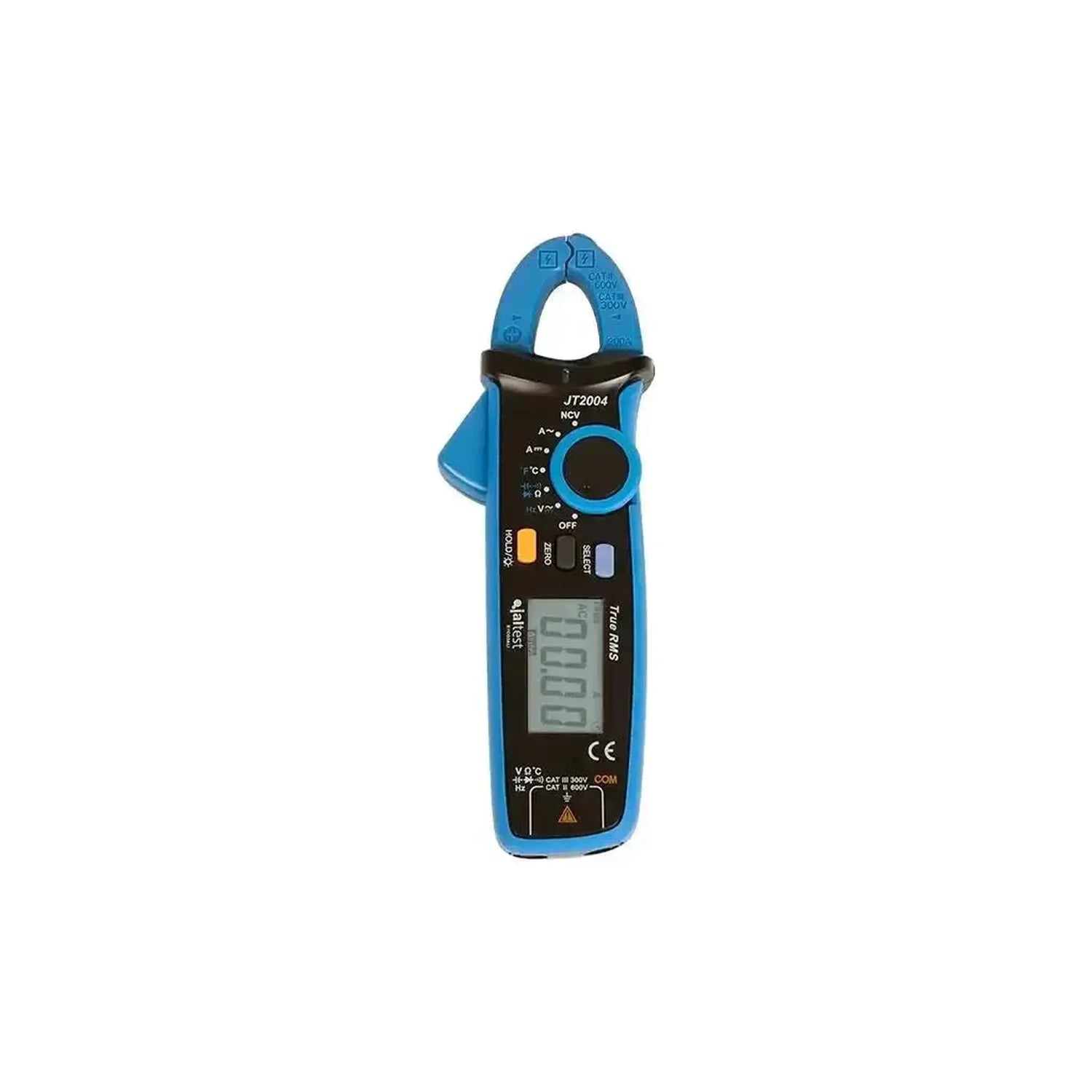

Jaltest JT2004 | Pince ampèremétrique

Application et fonctionnalité

Le JT2004 remplit deux fonctions à la fois : il mesure le courant avec la pince et il fonctionne comme multimètre avec deux cordons de mesure. C'est là que réside la différence avec les trois multimètres Jaltest, qui ne peuvent mesurer le courant qu'en série. L'énumération ci-dessous suit d'abord la pince, puis le sélecteur rotatif.

Mesurer sans ouvrir le circuit électrique

• Différence avec les cordons de mesure : Un multimètre capte le courant en série, donc le fil doit être dégagé ; la pince s'enroule autour et maintient la connexion intacte.
• Courant continu : Position dédiée avec le symbole du courant continu à côté du A.
• Courant alternatif : Position dédiée avec le symbole du courant alternatif à côté du A.
• Remise à zéro : Le bouton ZERO élimine la valeur de repos de la mesure avant que le courant continu ne soit mesuré.
• Alignement : Les deux repères et la croix sur la pince indiquent où le conducteur doit être positionné.
• Plage de la pince : L'impression sur la pince indique 200A.

Utilisation de la pince par un mécanicien

Le réseau électrique d'un véhicule fonctionne en courant continu, et c'est précisément pour cela que le JT2004 dispose d'une position dédiée. Une pince qui ne mesure que le courant alternatif est inutilisable sur un système 12 ou 24 volts. Les mesures ci-dessous s'effectuent avec la pince autour du câble, tandis que la connexion reste bien en place.

• Courant de fuite au repos : Serrez la pince autour du câble de batterie d'un véhicule arrêté et lisez le courant qui continue de circuler ; une batterie qui se décharge révèle ainsi sa cause.
• Courant de charge de l'alternateur : Moteur tournant, la pince autour du même câble indique si le courant revient réellement vers la batterie.
• Mesure des consommateurs : Placez la pince autour du fil d'alimentation d'une bougie de préchauffage, d'un ventilateur de refroidissement ou d'une pompe à carburant et comparez la consommation du composant avec sa consommation théorique.
• Courant de démarrage et câbles épais : La pince entoure un câble épais qu'il est impossible d'interrompre en série avec des cordons de mesure.

Ce que vous pouvez mesurer avec le sélecteur rotatif et les touches

• Tension et fréquence : Position marquée Hz et V, avec le symbole pour tension continue et alternative.
• Résistance, continuité, diode et capacité : Regroupées sur une seule position.
• Température : Position marquée °F °C.
• Détection de tension sans contact : La position NCV signale la présence de tension alternative à proximité de la pince.
• HOLD avec rétroéclairage : Fige la valeur mesurée et active l'écran.
• SELECT : Bascule entre les fonctions regroupées au sein d'une position.
• Cordons de mesure : Deux cordons, COM et le cordon pour tension, résistance, capacité, diode, continuité, fréquence et température.

Différences avec les multimètres Jaltest

À côté de cette pince ampèremétrique la boutique en ligne propose trois multimètres Jaltest, tous trois sous le nom Multimètre. Ils mesurent le courant exclusivement en série, via une borne de mesure fusibilisée. Ci-dessous figurent les différences avec la JT2004 et les points communs.

Ce qui détermine le choix est la façon dont vous souhaitez mesurer le courant. Celui qui souhaite câble d'alimentation ou un fil d'alimentation que vous ne pouvez pas détacher, vous aurez besoin des mâchoires de la JT2004 ; si vous souhaitez mesurer des courants plus fins jusqu'aux microampères, les multimètres sont la solution.

Jaltest JT2001 | Multimètre (délimitation) :

• Mesure de courant : En série, via le fusible 10A MAX, courant continu uniquement.
• Sélection de plage : Entièrement manuelle.
• Catégorie de sécurité : CAT II 250V.
• Correspondance : Le JT2001 dispose également d'une fonction NCV.

Jaltest JT2002 | Multimètre (délimitation) :

• Mesure de courant : En série, jusqu'à 10 A, courant continu et alternatif.
• Sélection de plage : Automatique, désignée Autorange.
• Catégorie de sécurité : CAT IV 600V et CAT III 1000V.
• Fourni : Un thermocouple de type K avec adaptateur de mesure.

Jaltest JT2003 | Multimètre (délimitation) :

• Mesure de courant : En série, jusqu'à 20 A, courant continu et alternatif.
• Principe de mesure : True RMS, comme pour la JT2004.
• Boîtier : Imprimé IP65 et équipé d'une lampe de poche.
• Fonctions spéciales : LoZ, LPF, Motor et PEAK.

Contenu de l'emballage

• 1x Jaltest JT2004 | Pince ampèremétrique

Spécifications techniques
