OBDSTAR  |  SKU : C4-02 / 3.35

Adaptateur OBDSTAR C4-02 | Accessoires

€14,95 TTC
€12,36 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

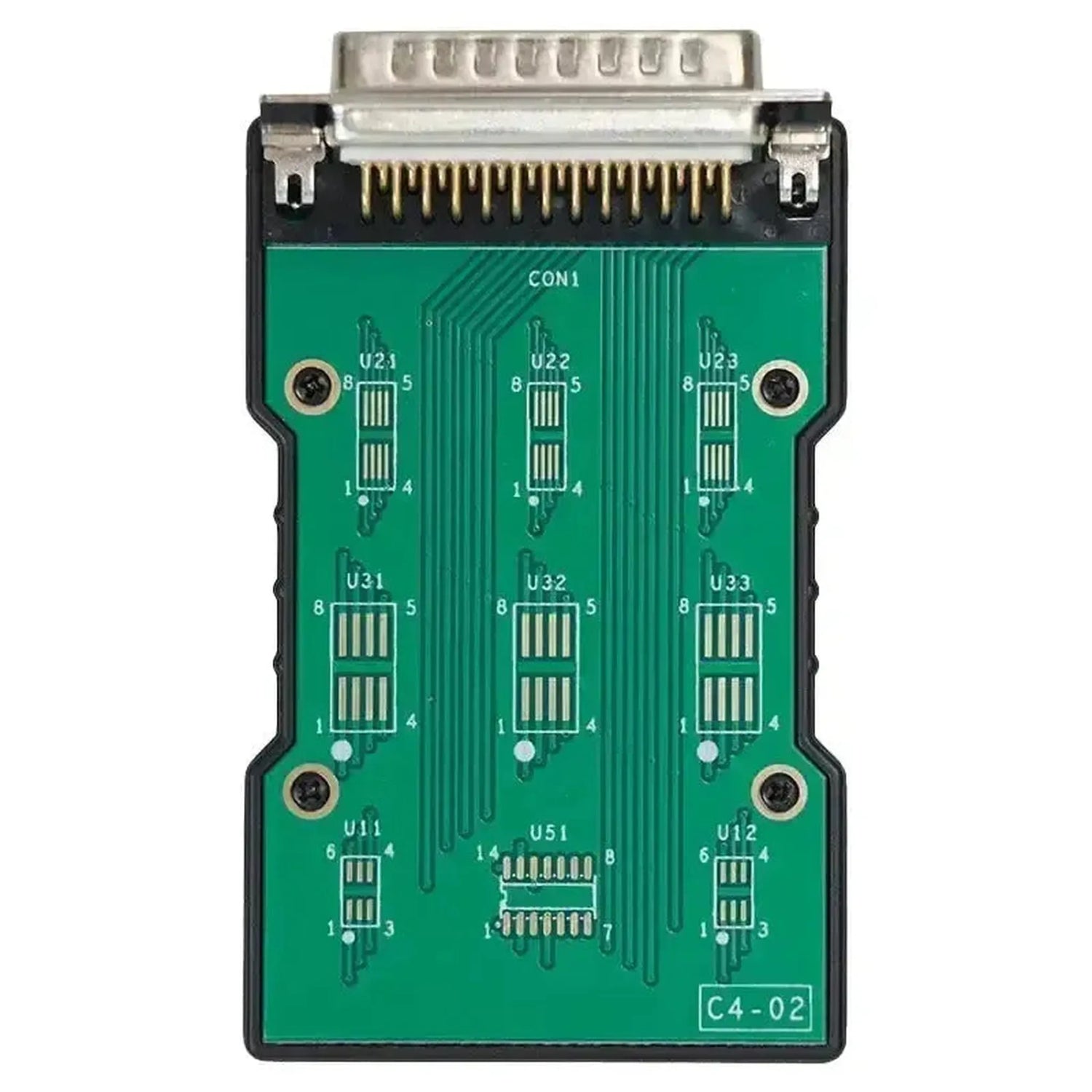

L'Adaptateur OBDSTAR C4-02 est un adaptateur de circuit imprimé utilisé en combinaison avec le kit OBDSTAR P003 et les câbles de pontage associés. L'adaptateur possède un connecteur DB25 sur le dessus et comprend plusieurs positions de contact préimprimées (U11, U12, U21, U22, U23, U31, U32, U33 et U51) pour la lecture et la modification des puces EEPROM et MCU au niveau des composants.

Lors de l'utilisation, le C4-02 est connecté via le connecteur DB25 à l'interface P003. La puce à accéder est reliée avec les fils de soudure ou de pontage fournis ou optionnels aux positions de broches correspondantes sur l'adaptateur. Ensuite, le programmeur OBDSTAR communique avec la puce pour lire, écrire ou effacer les données via la fonction de programmation de l'appareil hôte.

AVANTAGES

✔ Plusieurs positions de puce (U11–U51) sur un seul adaptateur, permettant d'accéder à différents types d'EEPROM et de MCU sur le même circuit imprimé.
✔ Une connexion DB25 fixe assure une liaison stable avec le programmeur P003 sans câbles détachables entre l'adaptateur et l'hôte.
✔ Un numérotage clair des broches imprimé sur le circuit imprimé accélère le branchement correct des fils de pontage lors des opérations sur puce.

POINTS IMPORTANTS

✕ L'adaptateur est uniquement utilisable en combinaison avec le kit OBDSTAR P003 ; l'utilisation séparée avec d'autres programmeurs n'est pas prise en charge.
✕ Pour la connexion au niveau des composants, des techniques de soudure et des fils de liaison ou de soudure détachés sont nécessaires, ceux-ci ne sont pas inclus.

Applications et fonctionnalités

Le C4-02 prend en charge les opérations suivantes au niveau des composants en combinaison avec le programmateur P003 :

  • Lecture EEPROM : Lecture du contenu mémoire des puces EEPROM via les positions de contact préimprimées, permettant de disposer des données en sauvegarde ou pour analyse.
  • Écriture EEPROM : Restauration ou modification des données sur les puces EEPROM, par exemple pour la récupération des données du tableau de bord ou de l'immobilisateur.
  • Accès aux données MCU : Connexion aux puces MCU sur les positions de broches sélectionnées (U11, U12, U51) pour des opérations de lecture et d'écriture via le P003.
  • Identification de la puce via le brochage : Grâce aux positions de broches numérotées, le câblage correct peut être respecté pour chaque type de puce pris en charge par le logiciel OBDSTAR.

Contenu de l’emballage

  • 1x Adaptateur OBDSTAR C4-02
💡
Bon à savoir : Vérifiez avant chaque opération sur la puce l'orientation des broches (marquage broche 1 sur le circuit imprimé) et comparez-la avec la fiche technique de la puce cible pour éviter un câblage incorrect et d'éventuels dommages à la puce.

Caractéristiques techniques

Spécification Description
Marque du produit OBDSTAR
Modèle de produit Adaptateur C4-02
Type de produit Adaptateur de circuit imprimé pour programmation de puce
Connecteur DB25
Positions de contact U11, U12, U21, U22, U23, U31, U32, U33, U51
Compatibilité Kit d'outils OBDSTAR P003
Application Lecture et écriture des puces EEPROM et MCU
