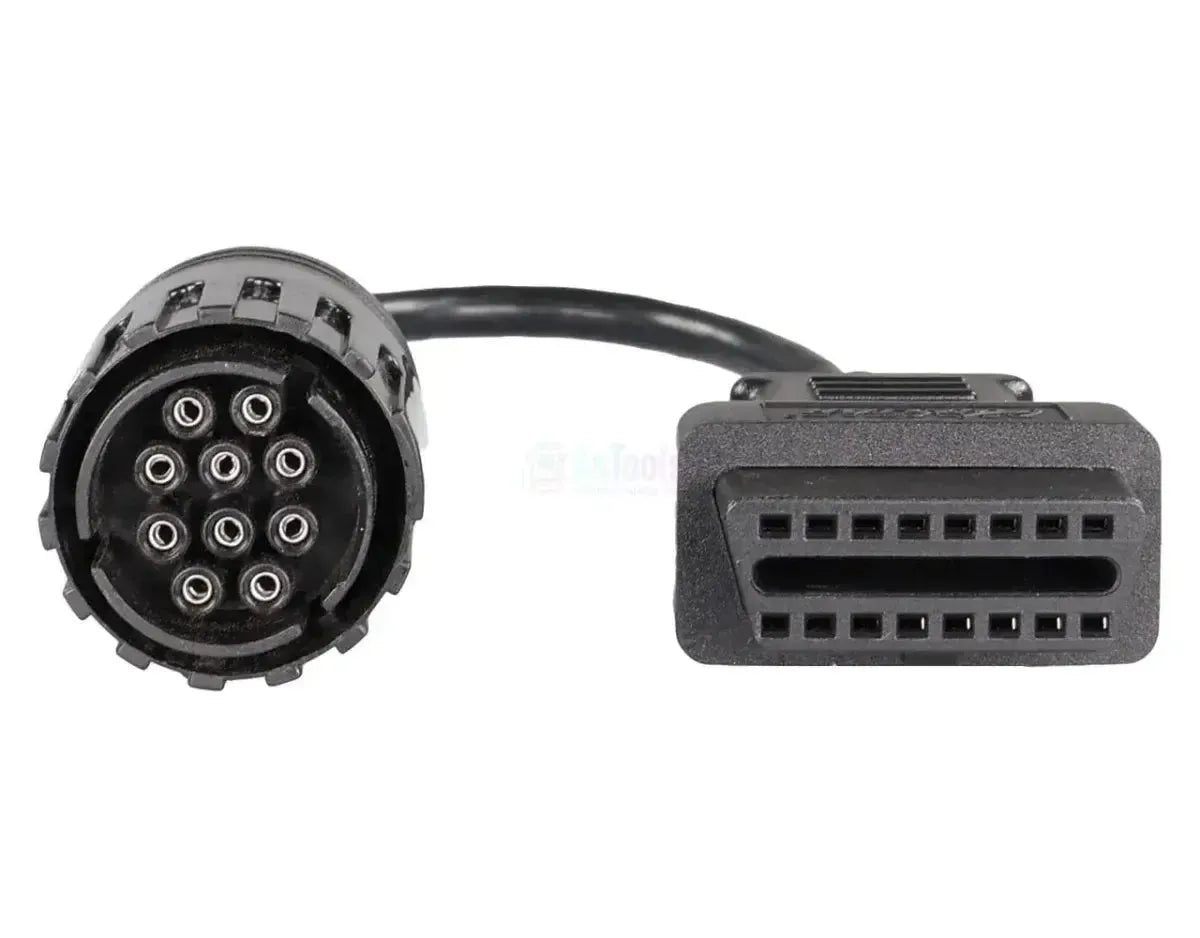

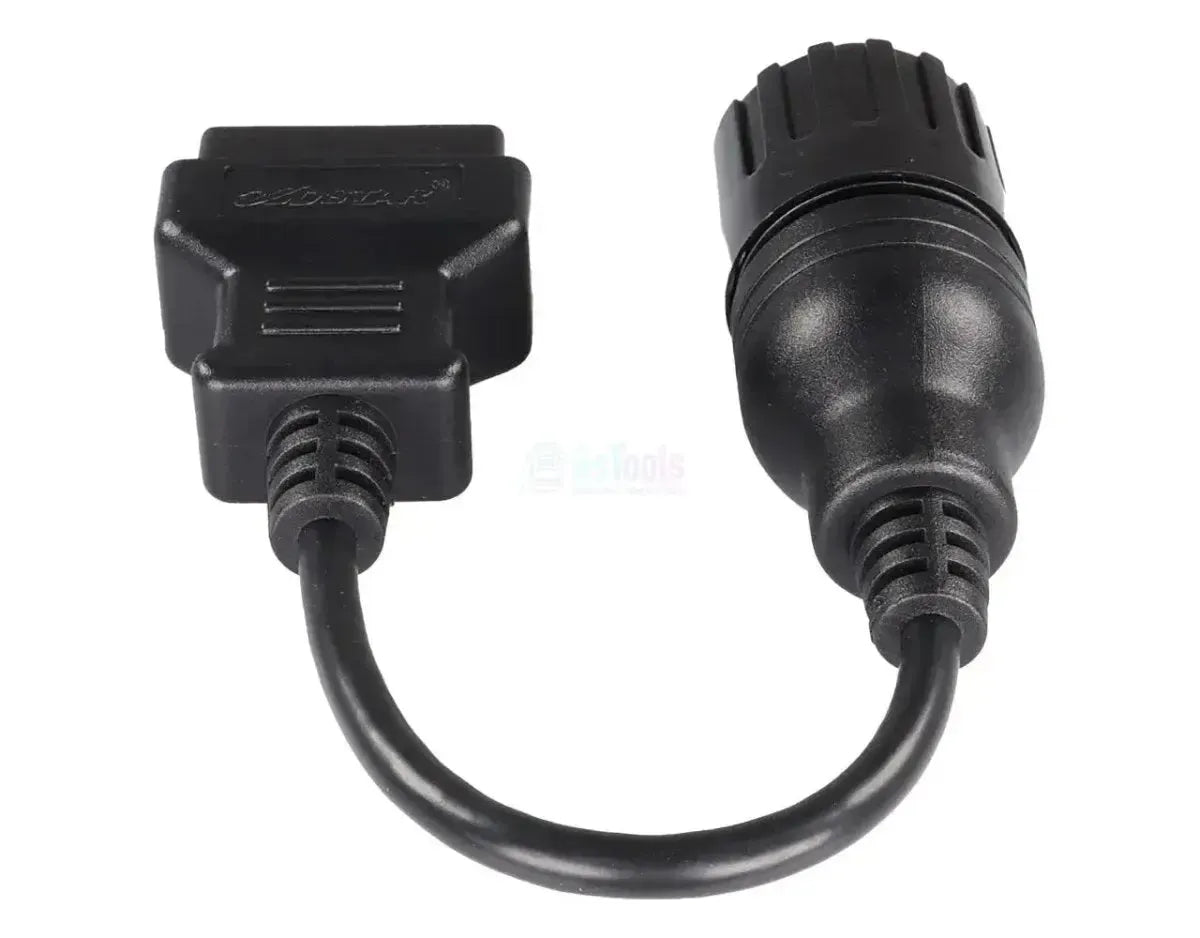

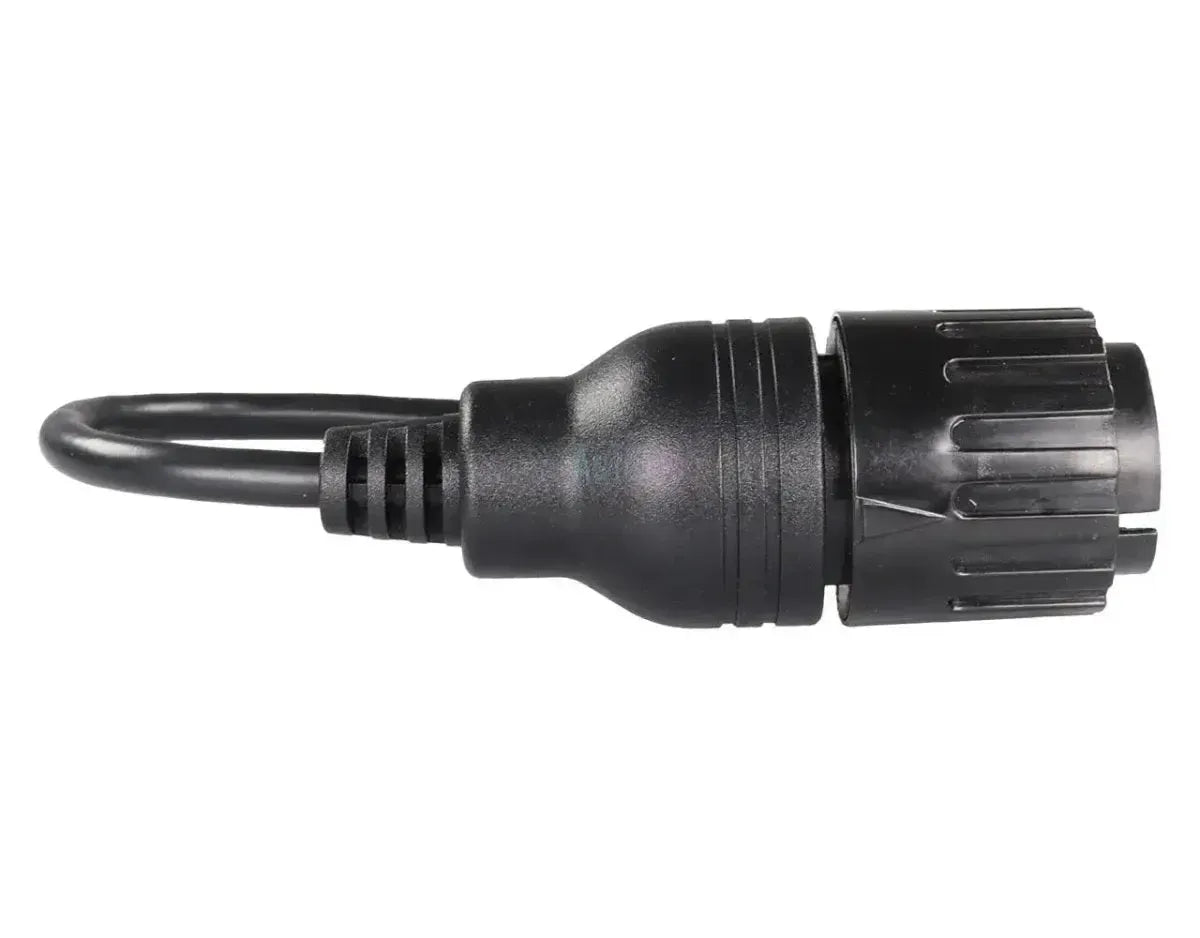

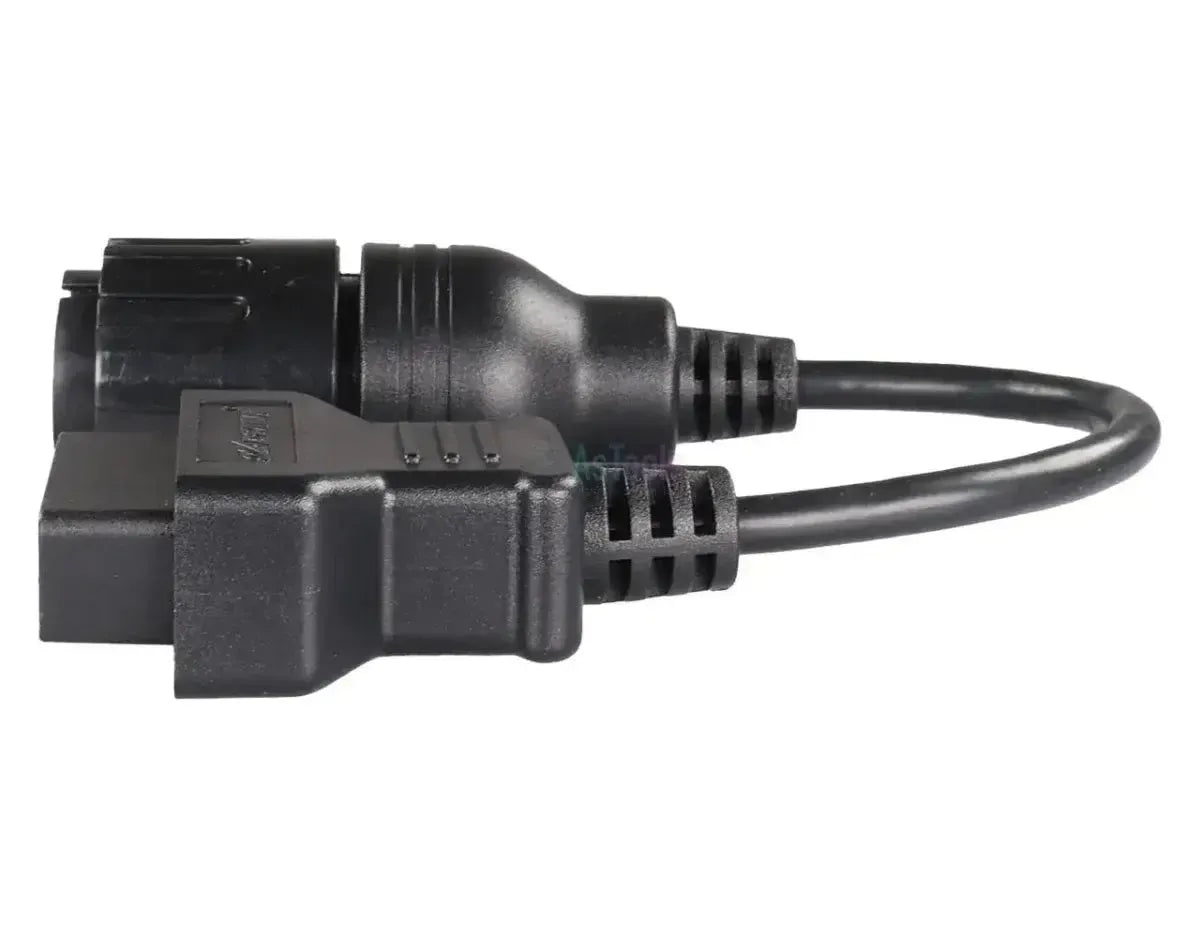

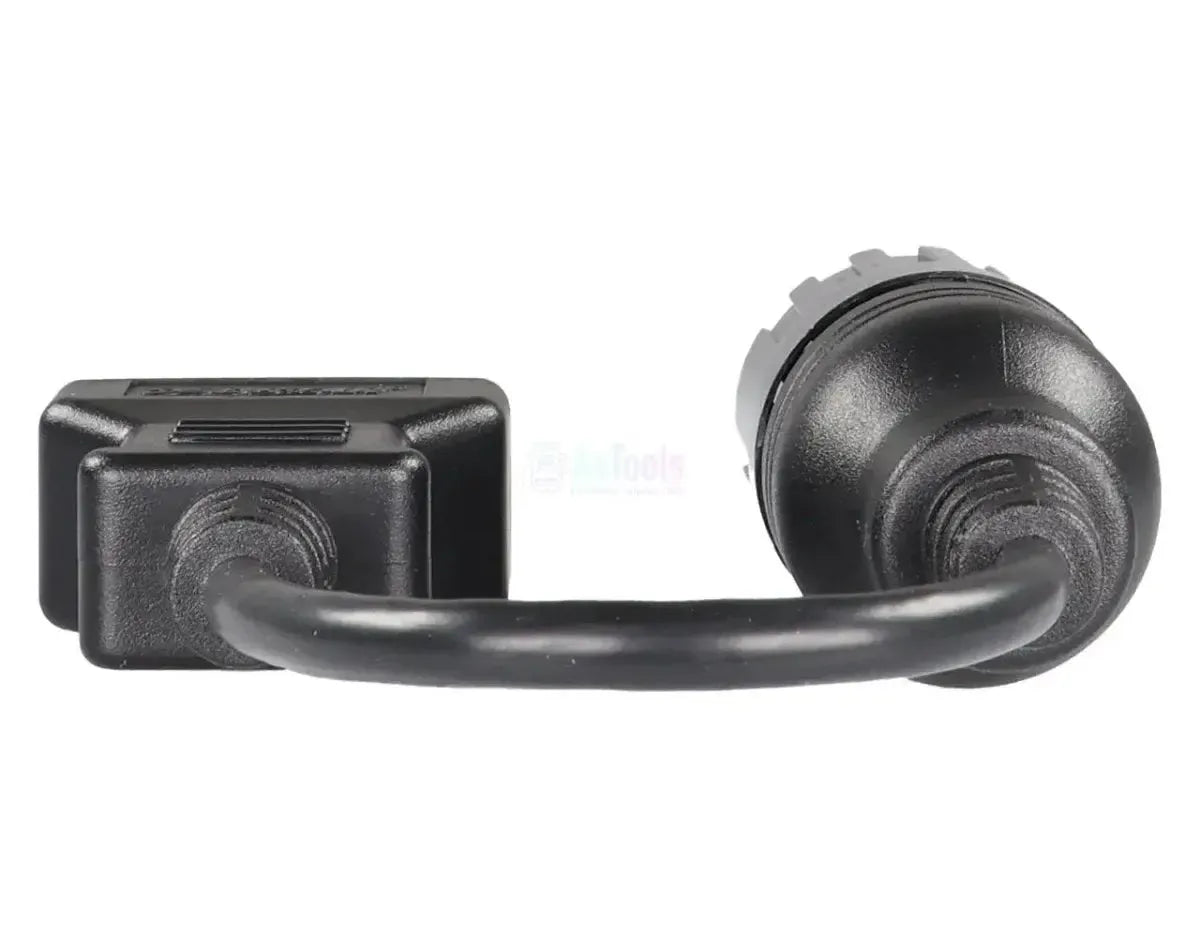

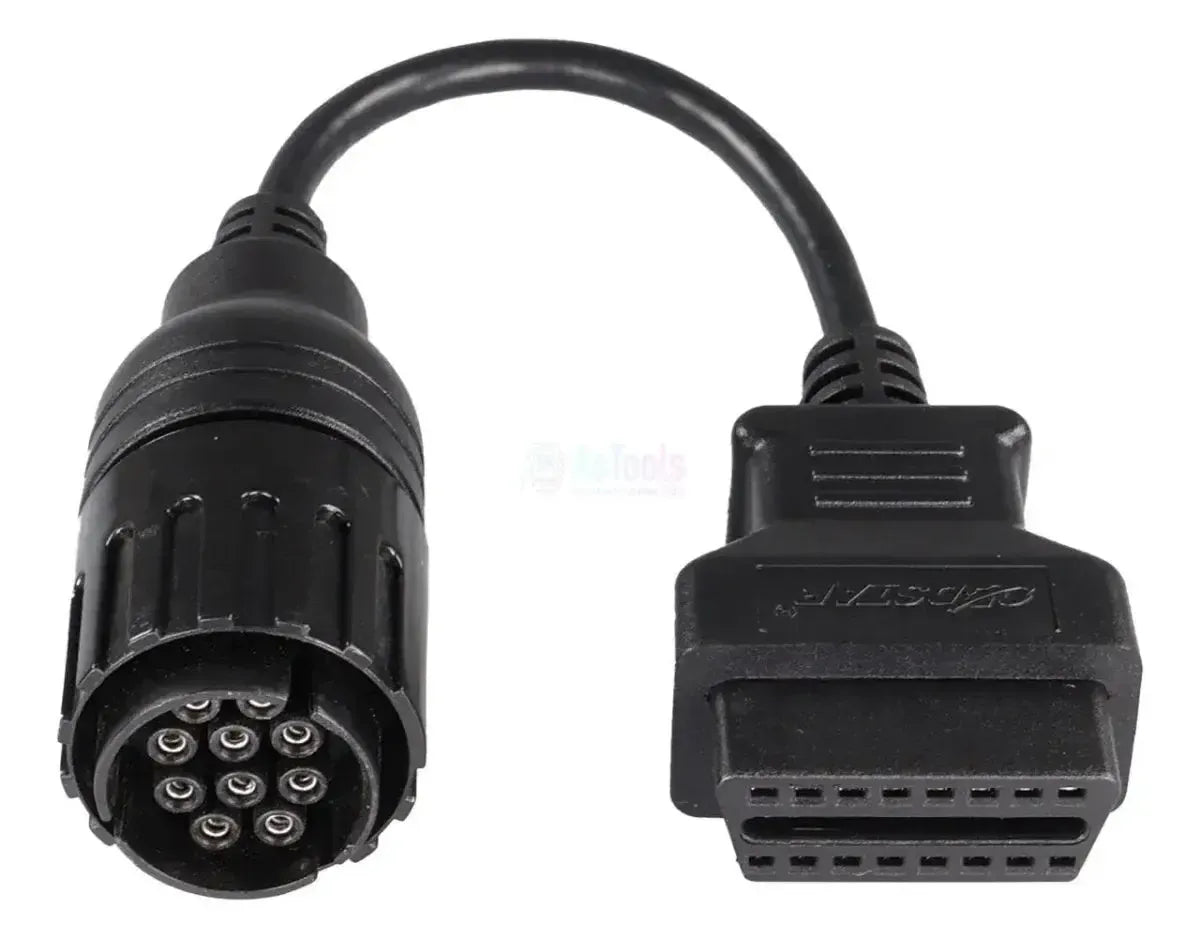

Le OBDSTAR M040 est le câble adaptateur pour le port de diagnostic rond à 10 broches des motos BMW. Côté véhicule, il dispose d'un connecteur cylindrique à dix broches, côté appareil d'une prise standard OBD2 16 broches (J1962) pour brancher votre outil de diagnostic.
BMW a conservé longtemps ce connecteur rond sur ses motocyclettes, à une époque où le connecteur OBD2 automobile n'était pas encore un standard sur les deux-roues. Selon le modèle et l'année de fabrication, la communication s'effectue via la ligne K ou via le bus CAN. Le câble ne contient pas d'électronique active : les lignes de signal sont directement acheminées dans le connecteur, ce qui en fait un adaptateur de broches purement passif.
Par cette connexion, vous accédez à l'unité de commande moteur et aux autres systèmes connectés au bus de diagnostic. Les fonctions et protocoles disponibles varient selon le modèle et l'année de fabrication et sont déterminés par le logiciel de votre propre appareil ; le câble n'ajoute aucune couverture supplémentaire.
AVANTAGES
POINTS D'ATTENTION
Applications et fonctionnalités
Via cette connexion, vous accédez aux systèmes électroniques connectés au port de diagnostic 10 broches de la moto.
Unités de commande accessibles
- Unité de commande moteur (ECU) :l'unité de gestion du moteur, connectée au port 10 broches.
- Autres systèmes électroniques :les modules supplémentaires accessibles varient selon le modèle et l'année de fabrication.
Ce que vous pouvez faire
- Lire les codes de défaut :récupérer les codes d'erreur enregistrés (DTC) de l'unité de commande moteur et des autres systèmes connectés.
- Effacer les codes de défaut :vider la mémoire des défauts après résolution du problème.
- Consulter les données en direct :lire les valeurs actuelles des capteurs et les paramètres au repos ou en utilisation.
- Lire l'identification de l'ECU :récupérer les données du véhicule et du système, y compris la version de l'ECU et le numéro d'identification du véhicule (VIN).
- Commander les actionneurs :piloter les composants via le logiciel de diagnostic à titre de test, selon le support système de l'appareil OBDSTAR.
- Attention :l'ensemble des fonctionnalités disponibles varie selon le modèle, l'année de fabrication et l'appareil OBDSTAR.
Véhicules et applications compatibles
Le port de diagnostic rond 10 broches est déterminant, non le modèle.Les motos BMW ci-dessous sont équipées de ce port. En cas de changement de modèle, la marque peut avoir adopté un connecteur différent ; en cas de doute, vérifiez d'abord la prise sur la moto elle-même.
BMW :
- F 650 GS :(2000–2012)
- F 700 GS :(2012–2018)
- F 800 GS / F 800 GS Adventure :(2008–2018)
- F 800 R :(2009–2019)
- F 800 S / F 800 ST :(2006–2012)
- G 650 GS / G 650 GS Sertão :(2011–2016)
- K 1200 GT / K 1200 LT / K 1200 R / K 1200 S : (2004–2008)
- K 1300 GT / K 1300 R / K 1300 S: (2009–2016)
- R 1150 GS / R 1150 R / R 1150 RS / R 1150 RT: (2000–2006)
- R 1200 GS / R 1200 GS Adventure: (2004–2013)
- R 1200 R / R 1200 RS / R 1200 RT / R 1200 S / R 1200 ST: (2005–2013)
Contenu de l'emballage
- 1x OBDSTAR (M040) | Câble adaptateur BMW 10 broches OBD - 16 broches OBD2 | Moto
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | OBDSTAR |
| Numéro d'article | M040 |
| Type | Câble adaptateur |
| Application | Port de diagnostic rond BMW 10 broches (moto) |
| Connecteur côté véhicule | BMW 10 broches OBD (rond) |
| Connecteur côté appareil | 16 broches OBD2 (J1962) |
| Communication | Ligne K ou bus CAN, selon le modèle et l'année de fabrication |
| Unités de commande | Unité de commande moteur (ECU) et autres systèmes connectés |
| Segment | Moto |
| Marques compatibles | BMW |
| Gamme de modèles | 2000–2019, à condition d'être équipé du port rond 10 broches |
| Nécessaire pour utiliser | Appareil de diagnostic OBDSTAR avec couverture motocyclette, tel que MS50, MS70 ou MotoMaster |
| Accessoires supplémentaires requis | Aucun ; le câble fonctionne sans adaptateur ni alimentation |
| Poids | 0,1 kg |
