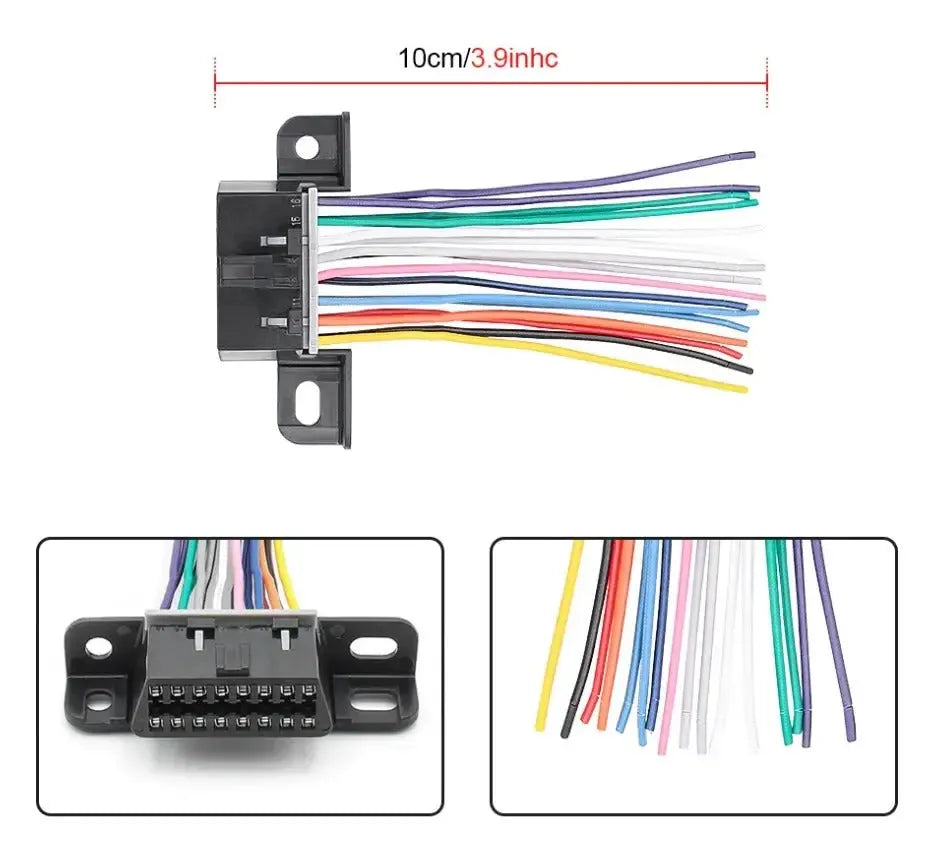

Port OBD2 16 broches (Femelle) avec 16 câbles à extrémité ouverte (10 cm) | Accessoires

€9,95 TTC
€8,22 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

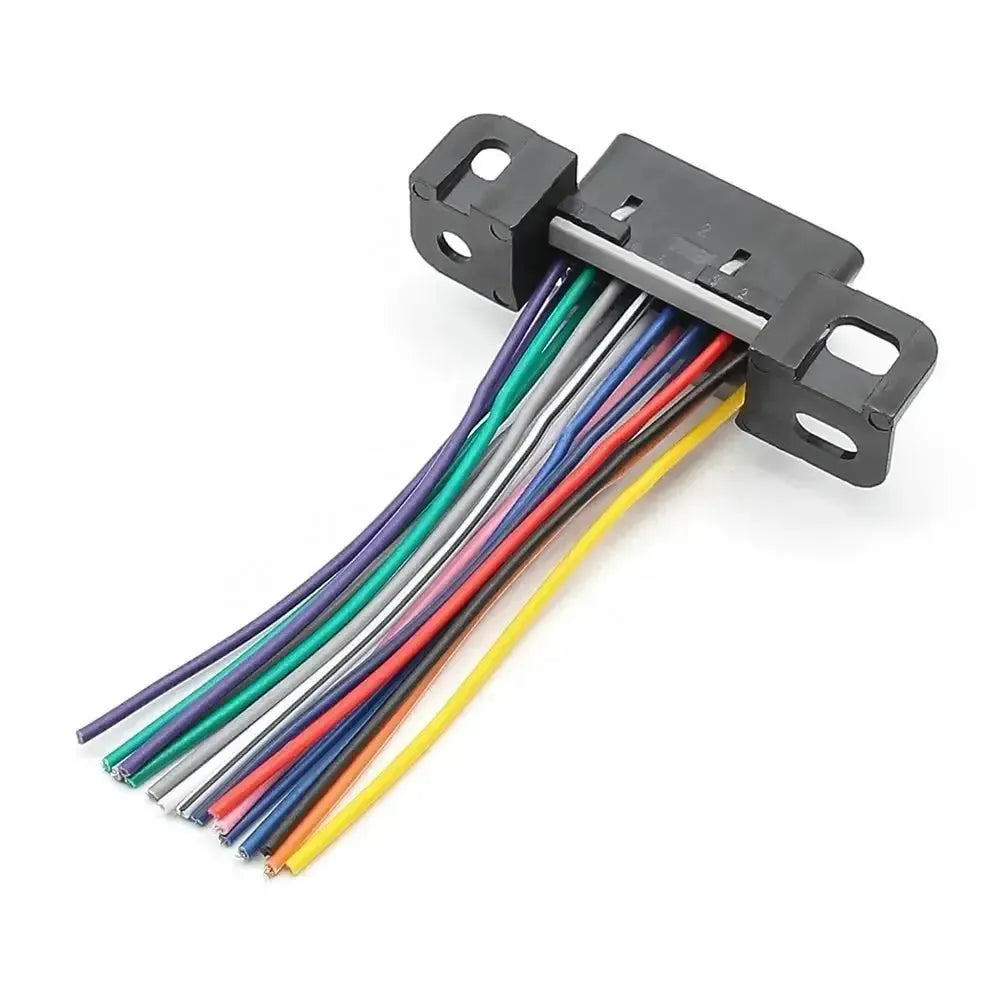

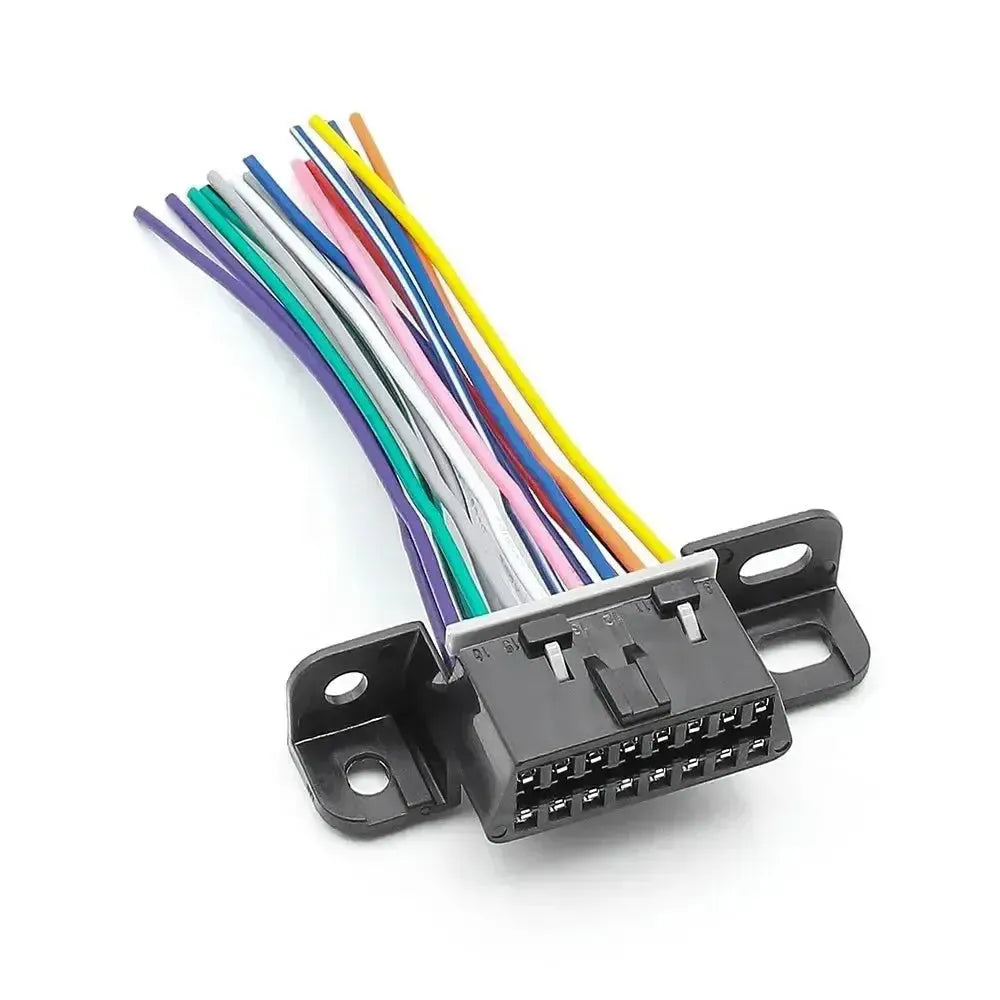

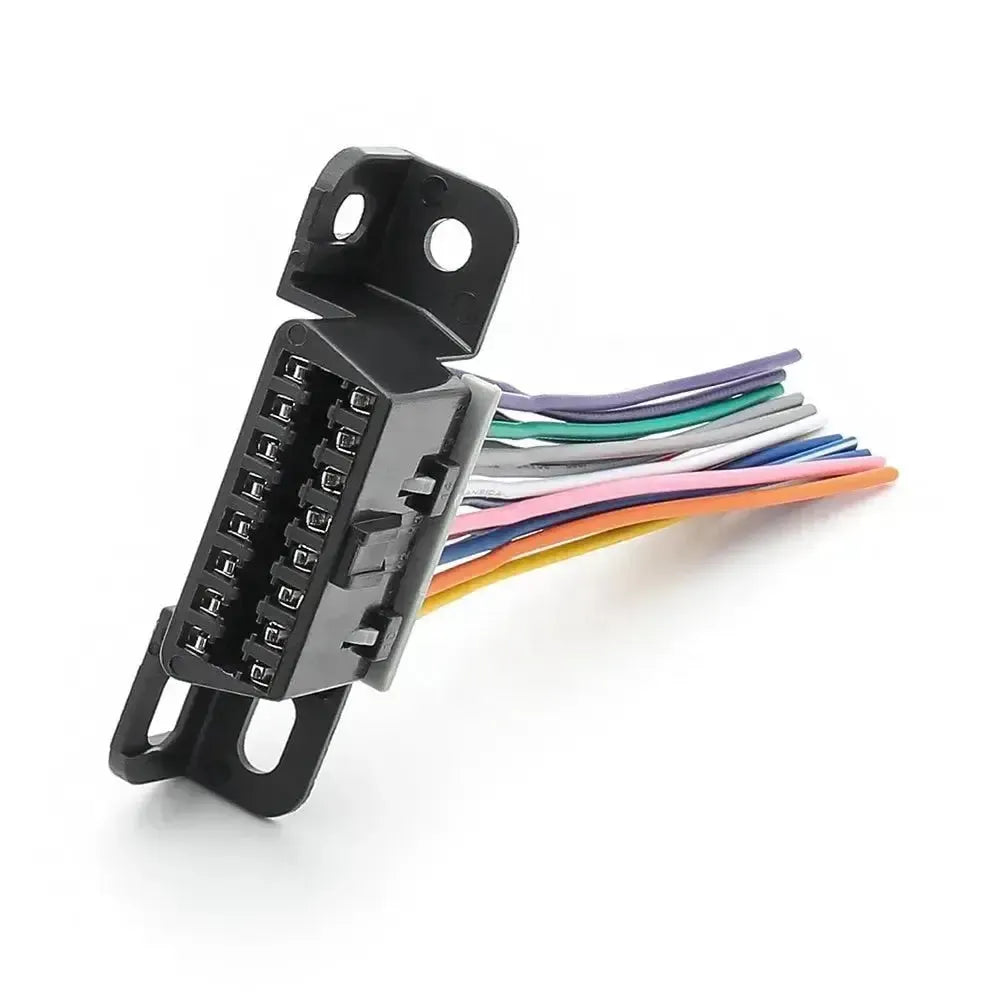

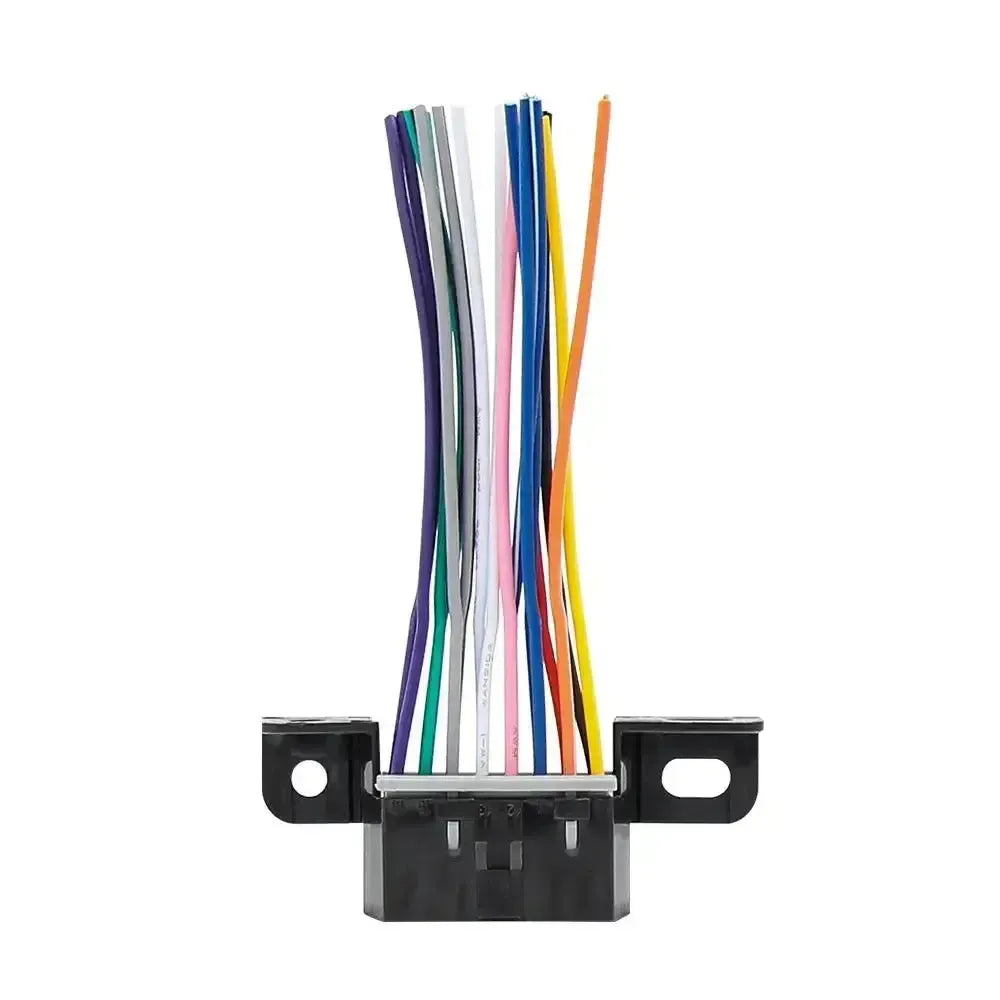

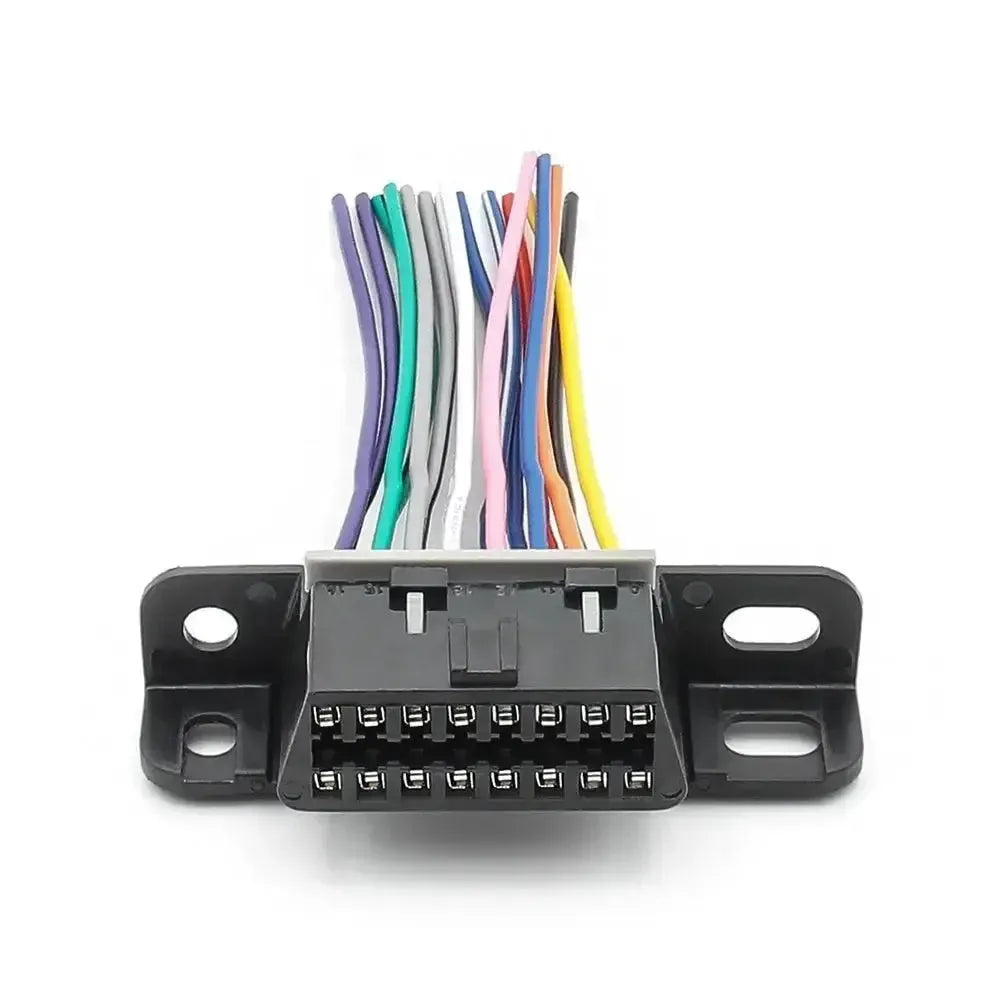

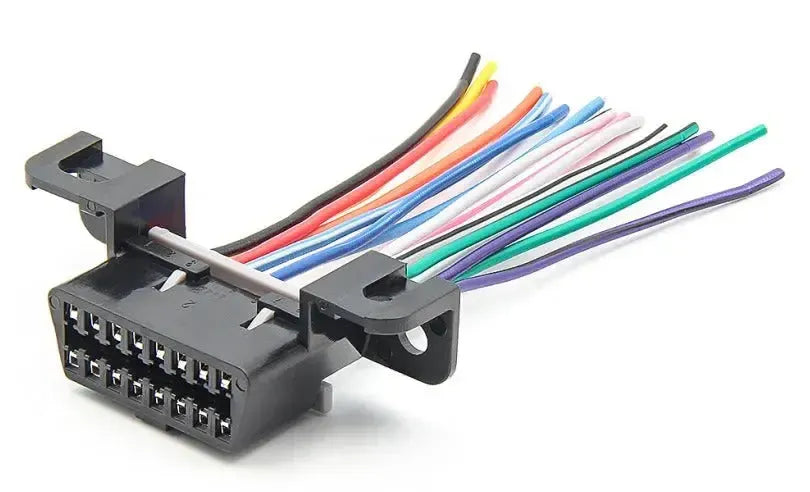

Le connecteur OBD2 16 broches est un connecteur femelle J1962 avec un faisceau de câbles court de 10 cm se terminant par 16 câbles à extrémités ouvertes et libres. Ce composant est conçu pour créer un câblage personnalisé, effectuer des réparations ou remplacer un port de diagnostic endommagé sur un véhicule. La longueur courte du câble est idéale pour les installations compactes dans les espaces restreints.

Grâce aux câbles à extrémités ouvertes, ce produit offre une flexibilité d'installation, permettant à chaque broche d'être connectée individuellement aux systèmes correspondants du véhicule, tels que le bus CAN, la ligne K, l'alimentation et la masse. Le connecteur est équipé de supports de montage intégrés avec des trous de vis, ce qui permet une installation stable et sécurisée sur un tableau de bord ou un panneau.

AVANTAGES

✔16 câbles à extrémités libres — liberté totale pour connecter ou câbler chaque broche individuellement.
✔Faisceau de câbles compact de 10 cm — idéal pour les installations à l'espace limité où peu de place est disponible.
✔Supports de montage intégrés — fixation stable au tableau de bord ou au panneau via des trous de vis.

POINTS À CONSIDÉRER

✕Connaissances techniques requises — une connaissance de la brochage OBD2 et de l'électricité automobile est nécessaire.
✕Câbles à extrémités ouvertes — nécessite des compétences en sertissage ou en soudure pour des connexions fiables.
✕Longueur de câble limitée (10 cm) — pour un câblage plus long, optez pour la variante 30 cm.

Application et fonctionnalité

Ce connecteur OBD2 offre une base pour créer une prise de diagnostic personnalisée ou pour réparer un port endommagé.

  • Installation sur mesure : Permet l'intégration d'un port OBD2 dans des véhicules de projet, des voitures de course ou des véhicules anciens équipés d'une ECU moderne.
  • Réparation : Fonctionne comme pièce de remplacement pour un port OBD2 d'usine endommagé, usé ou corrodé.
  • Bancs d'essai : Convient pour l'installation dans des bancs de test, des simulateurs ou des prototypes où une interface OBD2 est requise.
  • Câblage flexible : Les 16 câbles à extrémités ouvertes peuvent être connectés au système électrique du véhicule selon les exigences d'une application spécifique ou d'un protocole de diagnostic.

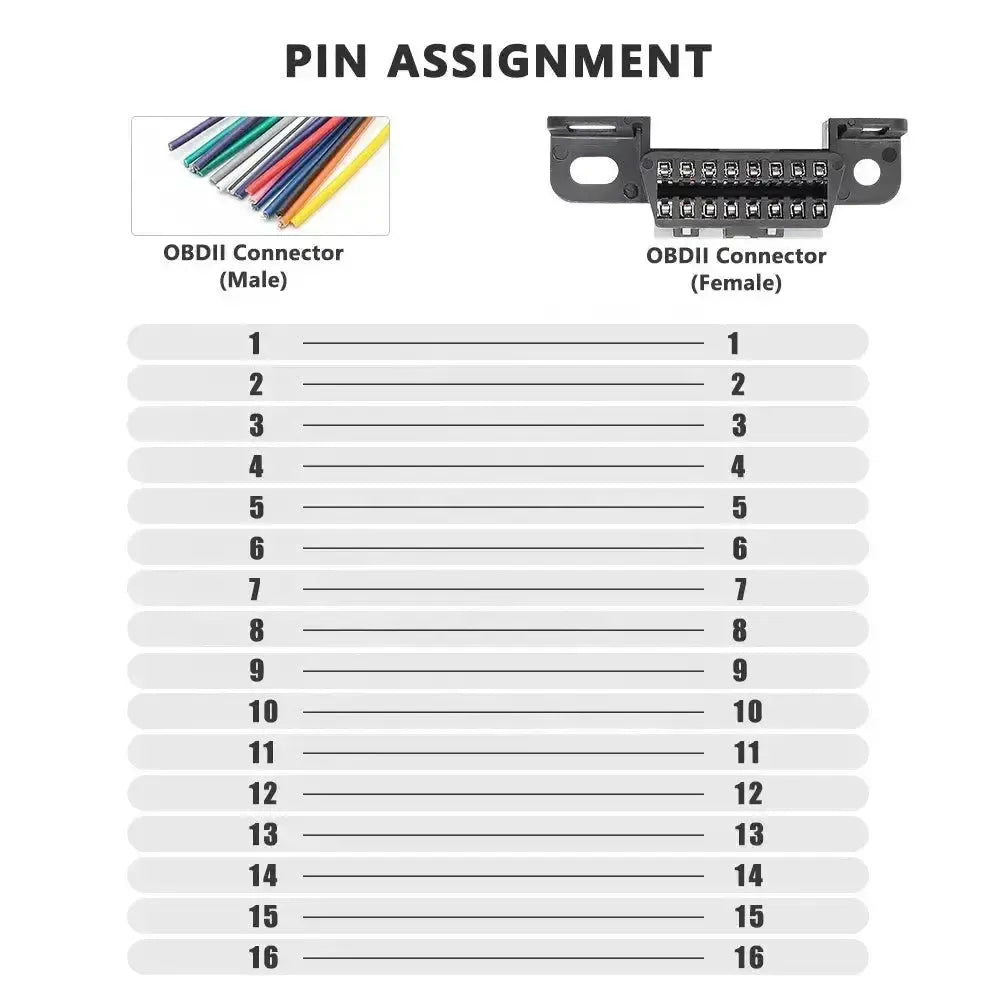

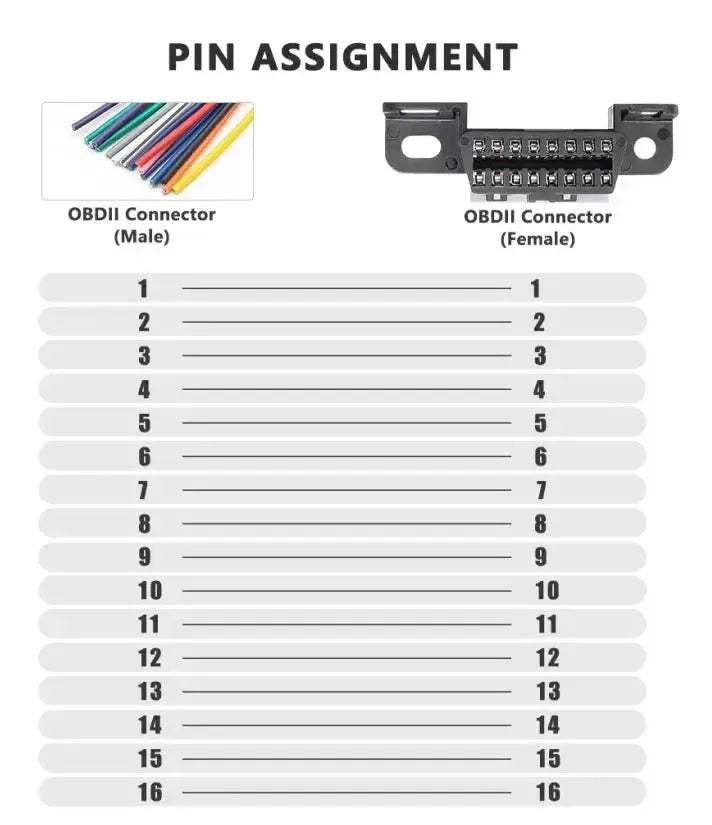

Brochage OBD2 standard (référence)

Le connecteur J1962 16 broches dispose d'une assignation de broches standardisée pour les lignes de communication et d'alimentation. Les broches restantes sont remplies selon les spécifications du fabricant.

  • Broche 4 : Masse du châssis
  • Broche 5: Masse de signal
  • Broche 6: CAN-High (ISO 15765-4, SAE J-2284)
  • Broche 7: K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
  • Broche 10: J1850 Bus- (SAE J1850 PWM/VPW)
  • Broche 14: CAN-Low (ISO 15765-4, SAE J-2284)
  • Broche 15: L-Line (ISO 9141-2, optionnel)
  • Broche 16: Batterie +12 V (alimentation permanente)
  • Broches 1, 3, 8, 9, 11, 12 et 13: Disponibles pour les fonctions spécifiques aux constructeurs (varie selon le fabricant)

Véhicules compatibles

Ce produit est un composant universel et n'est pas spécifique à une marque ou un modèle particulier. Il est conçu pour les installations personnalisées et les réparations dans diverses applications, notamment :

  • Voitures particulières
  • Véhicules utilitaires légers
  • Véhicules de projet et kit-cars
  • Bancs d'essai et simulateurs
  • Projets d'électronique DIY
⚠️
Important : Consultez toujours le schéma de câblage du véhicule cible ou de l'appareil à remplacer avant l'installation afin de garantir une configuration correcte des broches. Un câblage incorrect peut endommager l'ECU ou d'autres systèmes du véhicule.

Contenu de l'emballage

  • 1x Connecteur OBD2 16 broches (femelle) — 16 câbles à extrémités ouvertes (10 cm)

Spécifications techniques

Spécification Description
Connecteur 1 OBD2 16 broches (J1962) femelle
Connecteur 2 16 câbles à extrémités ouvertes
Longueur des câbles Environ 10 cm
Fixation Supports de montage intégrés avec trous de vis
Protocoles supportés ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW
