Jaltest  |  SKU : JDC616A

Jaltest (JDC616A) | Câble adaptateur Suzuki 4 broches OBD – 16 broches OBD2 | Bateau à moteur

€71,95 TTC
€59,46 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

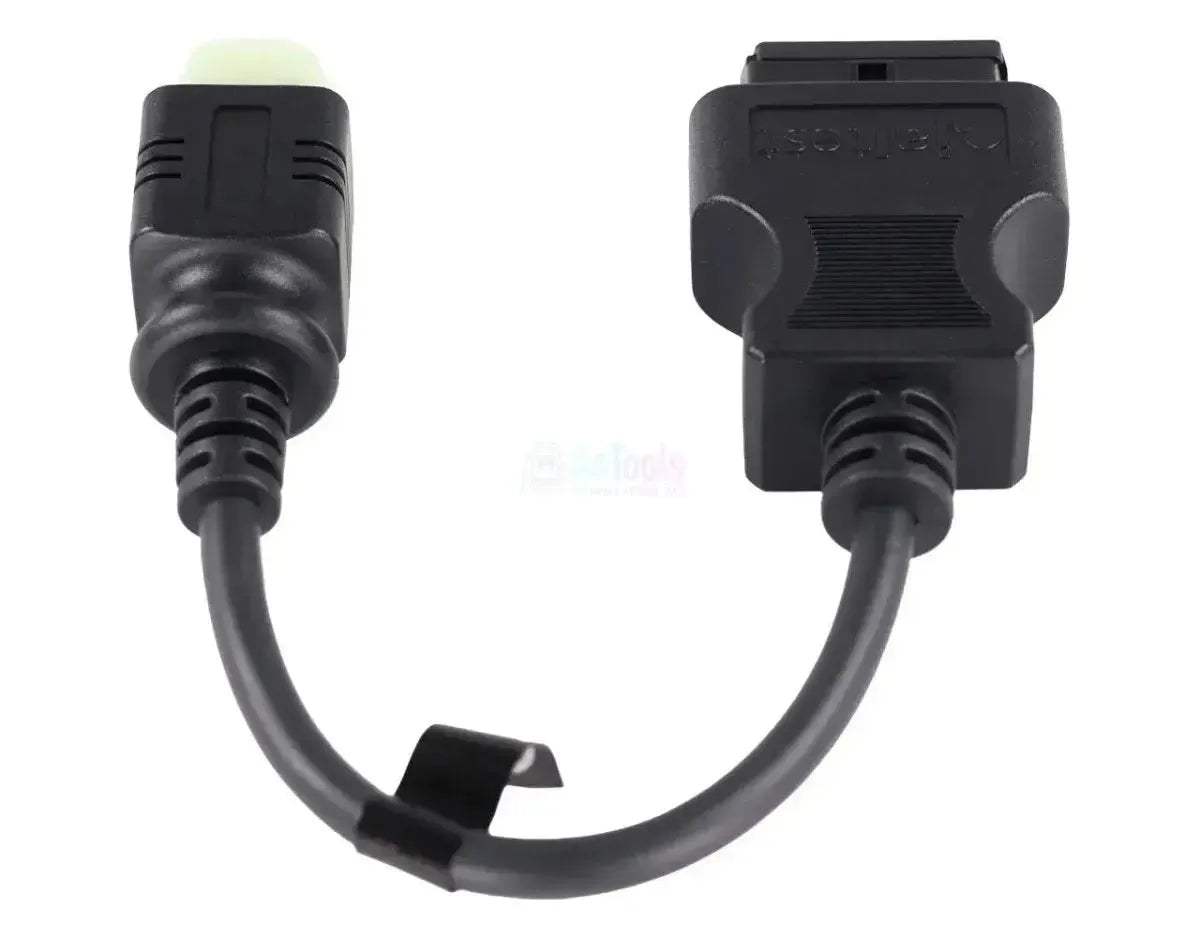

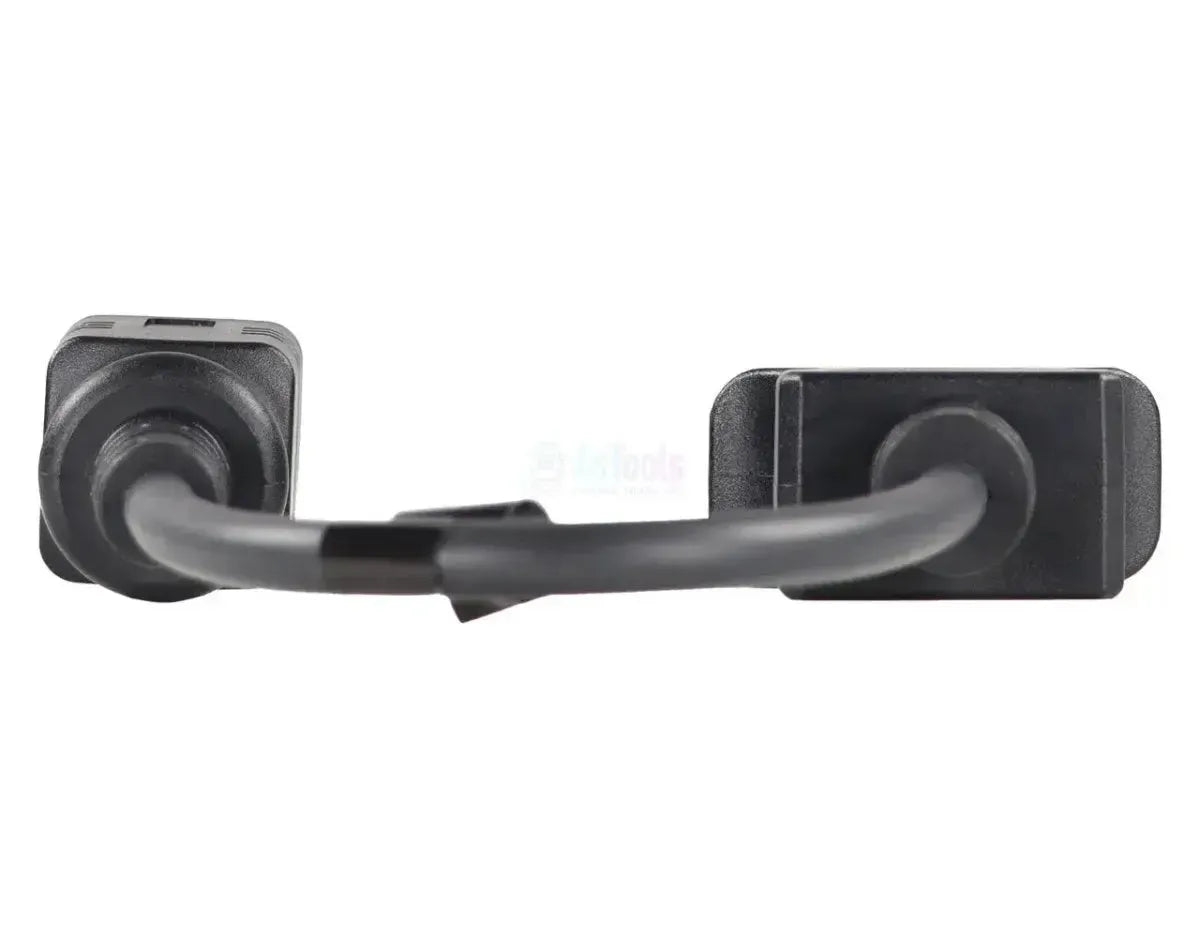

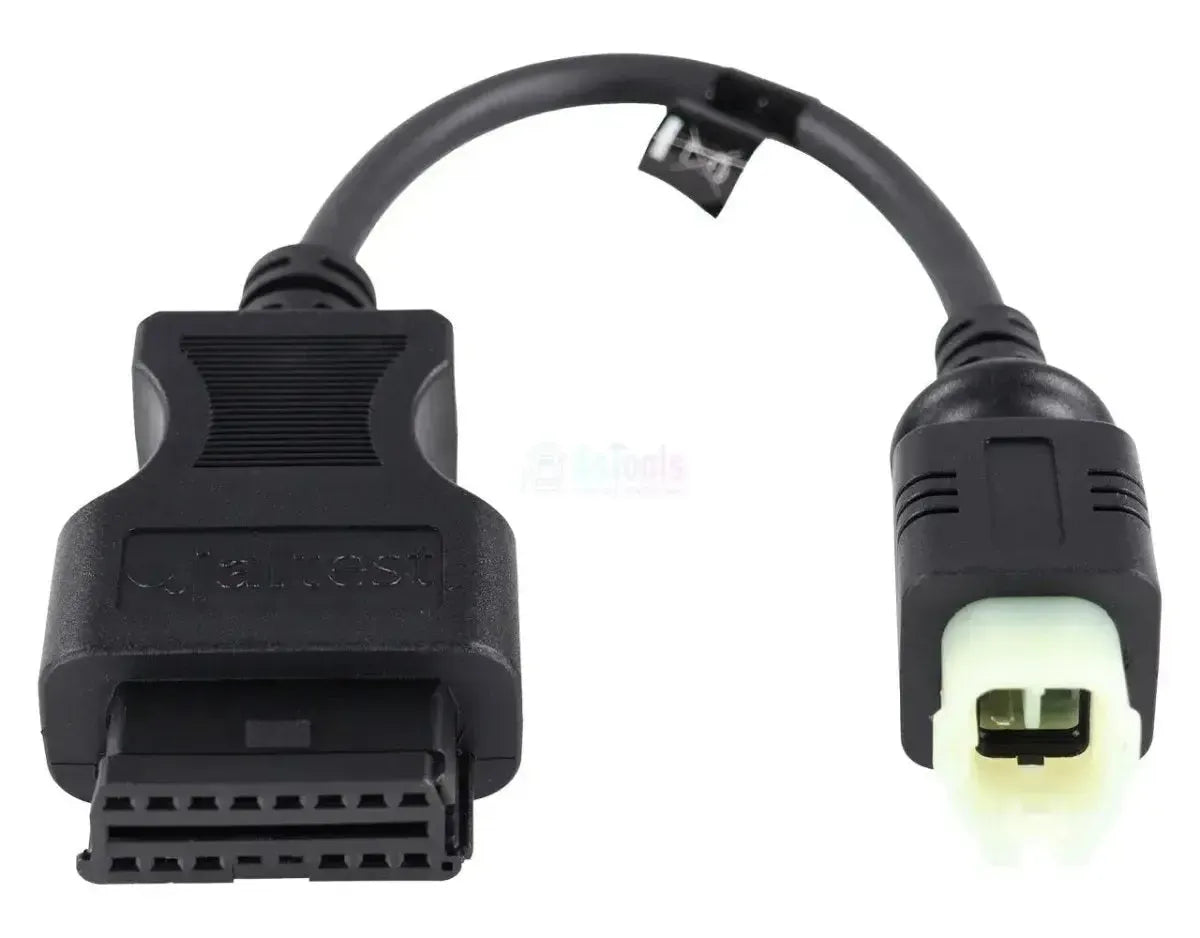

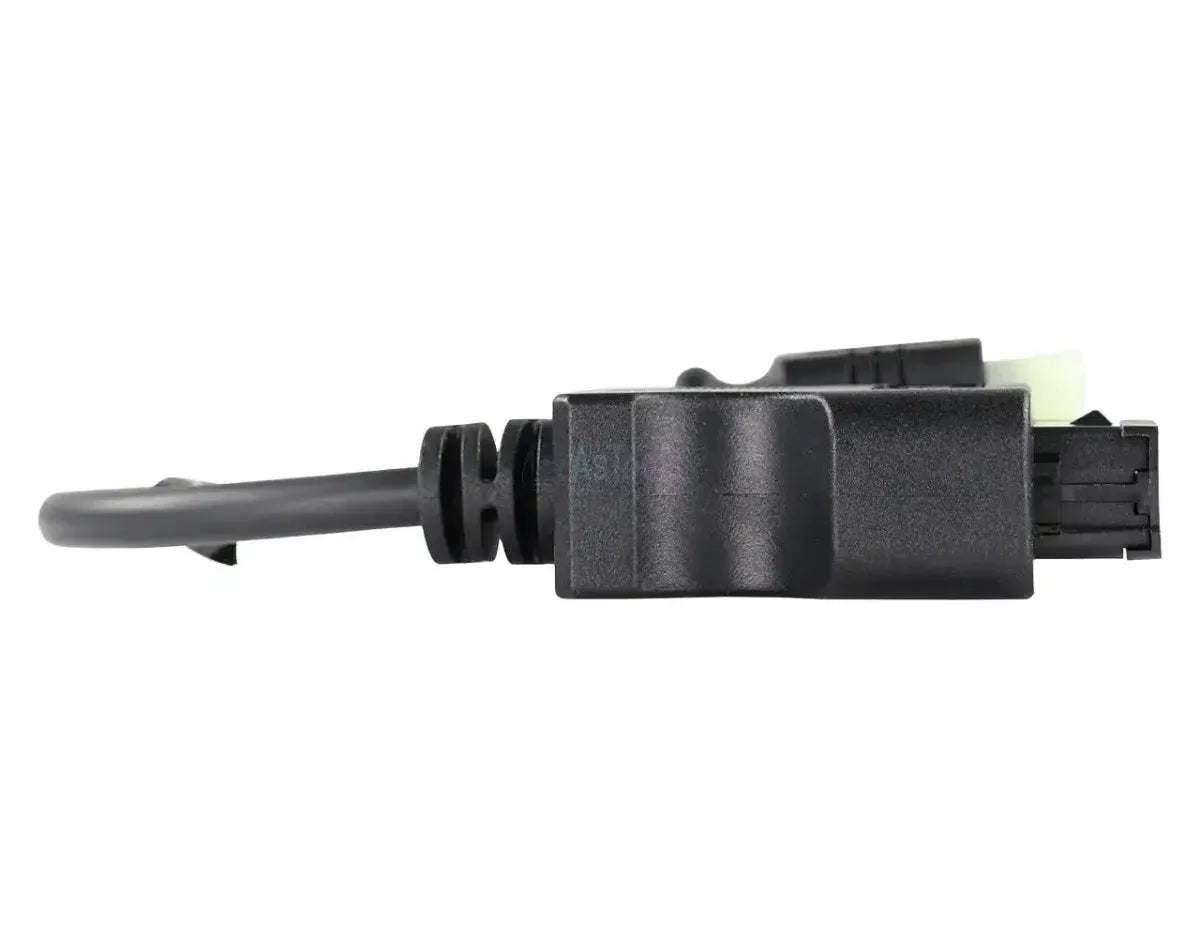

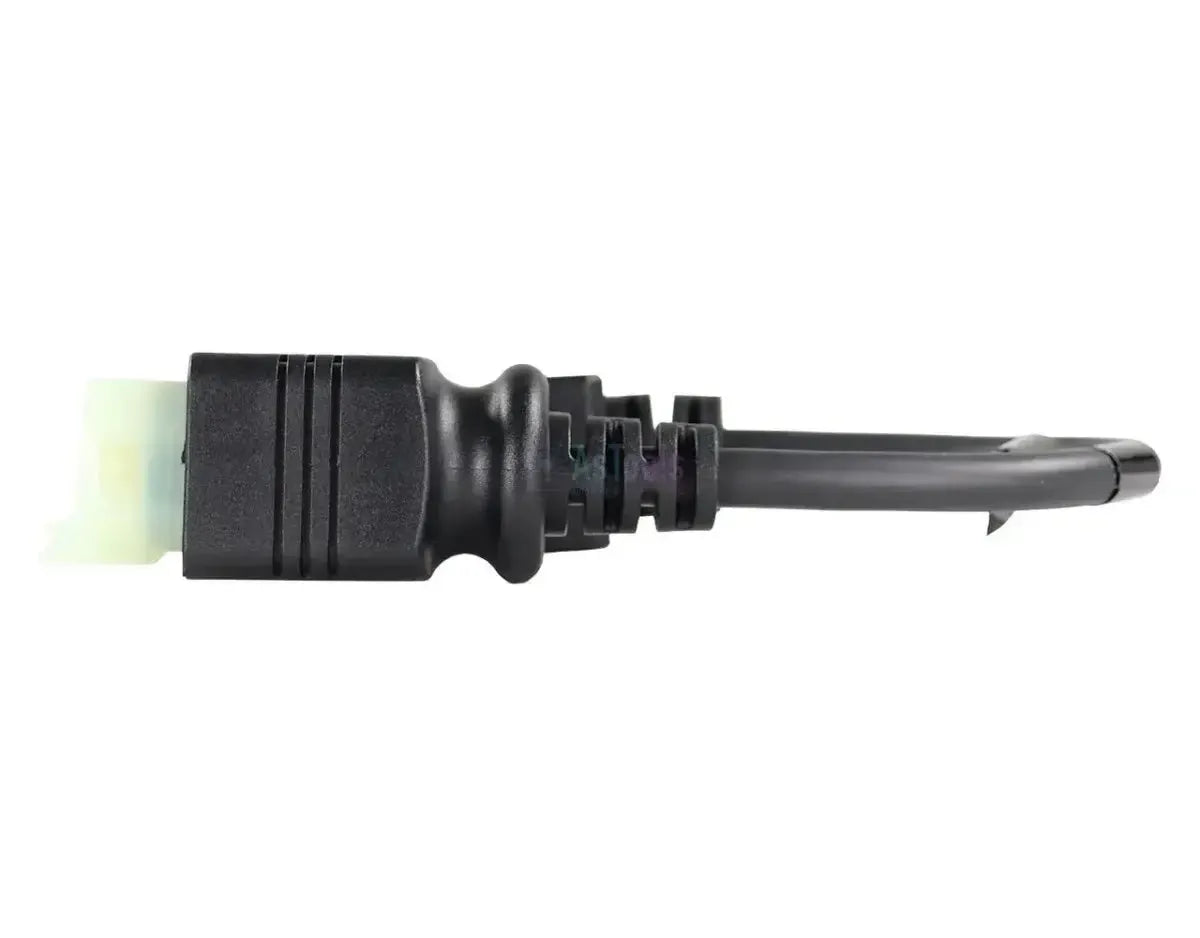

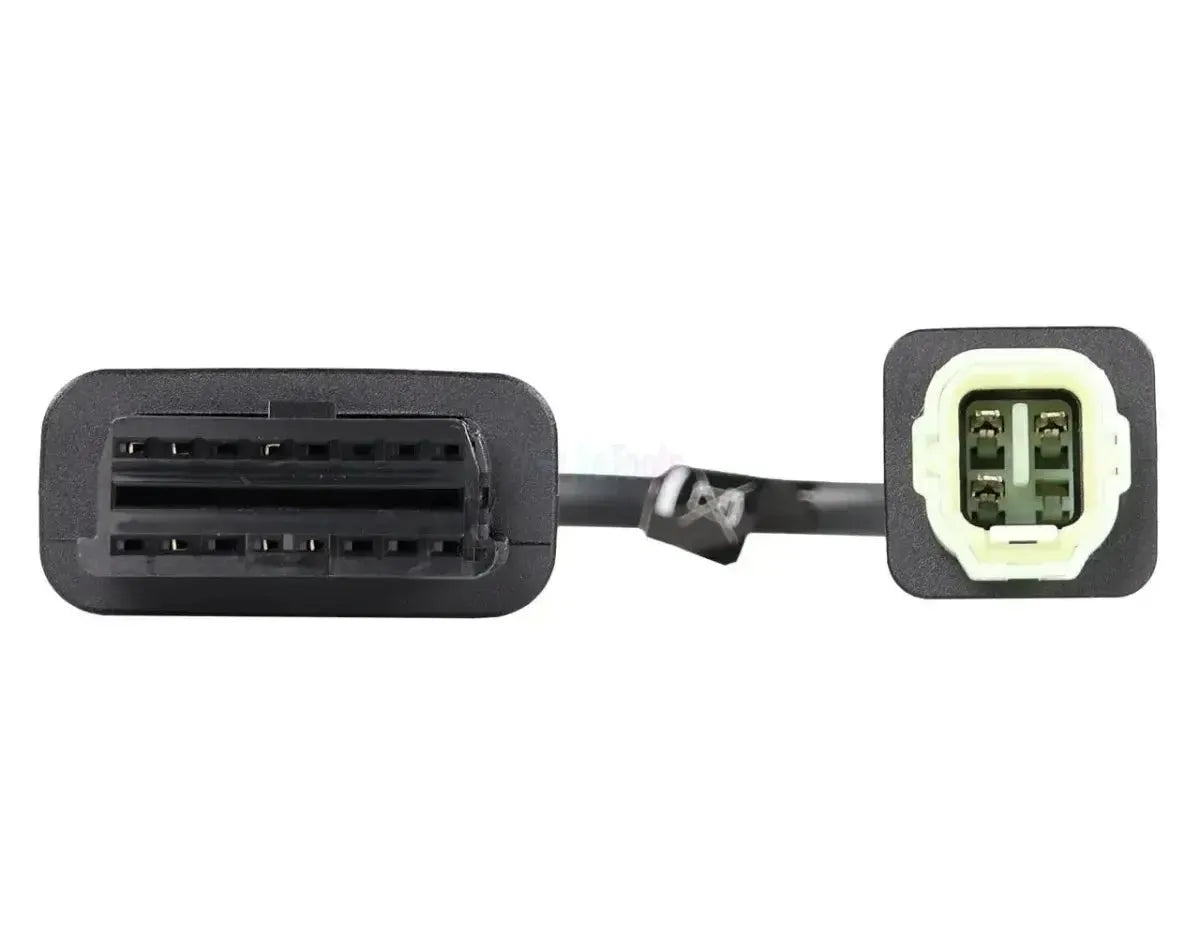

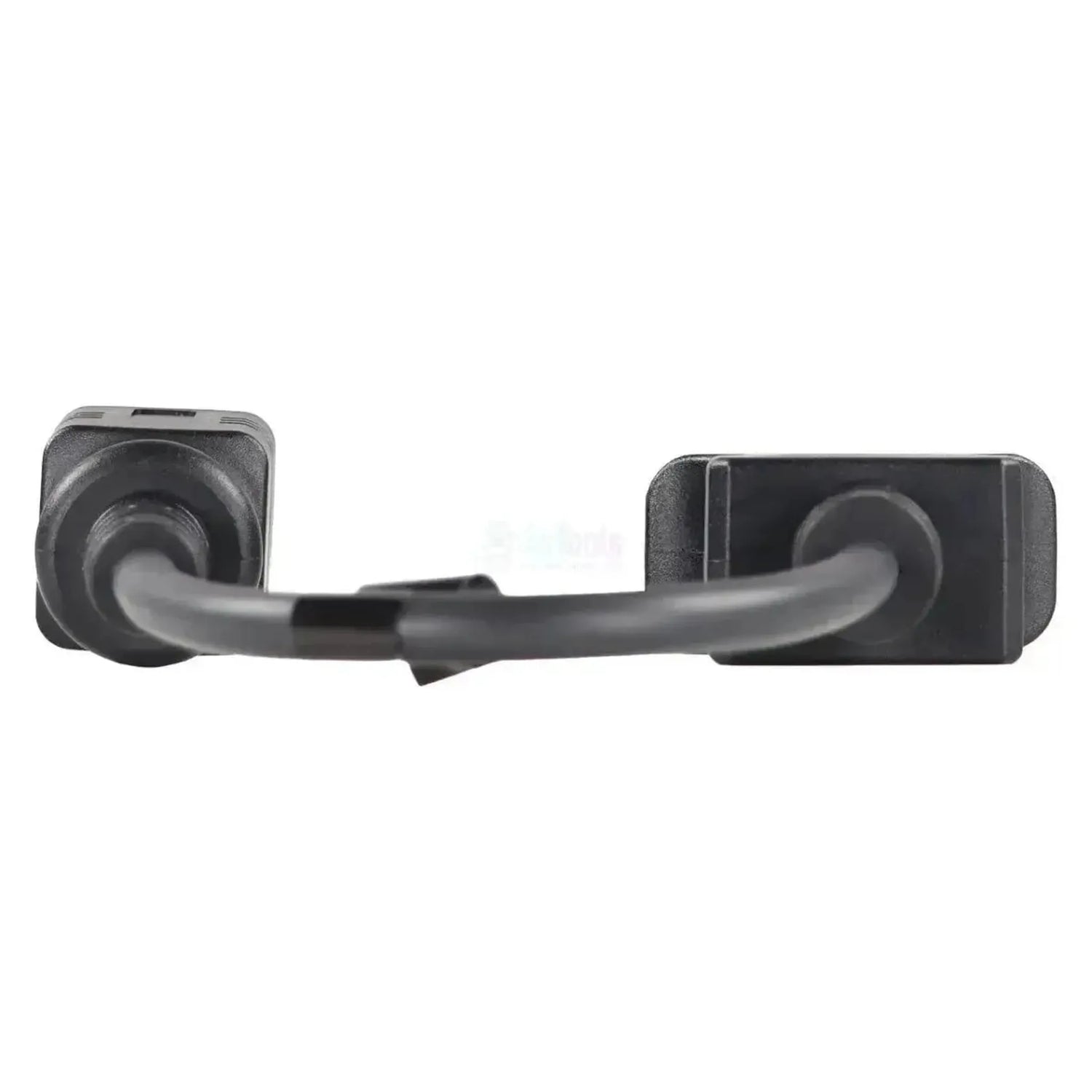

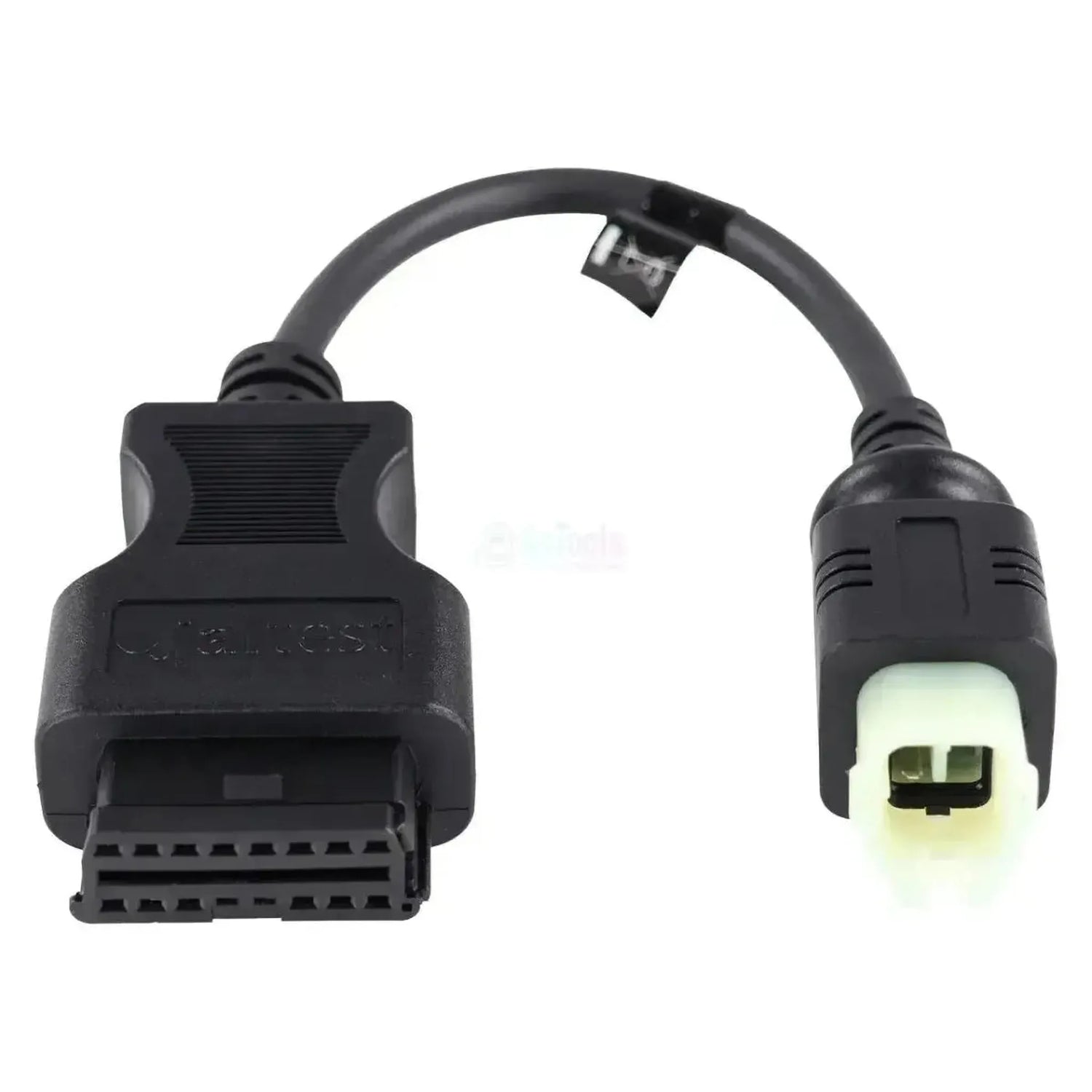

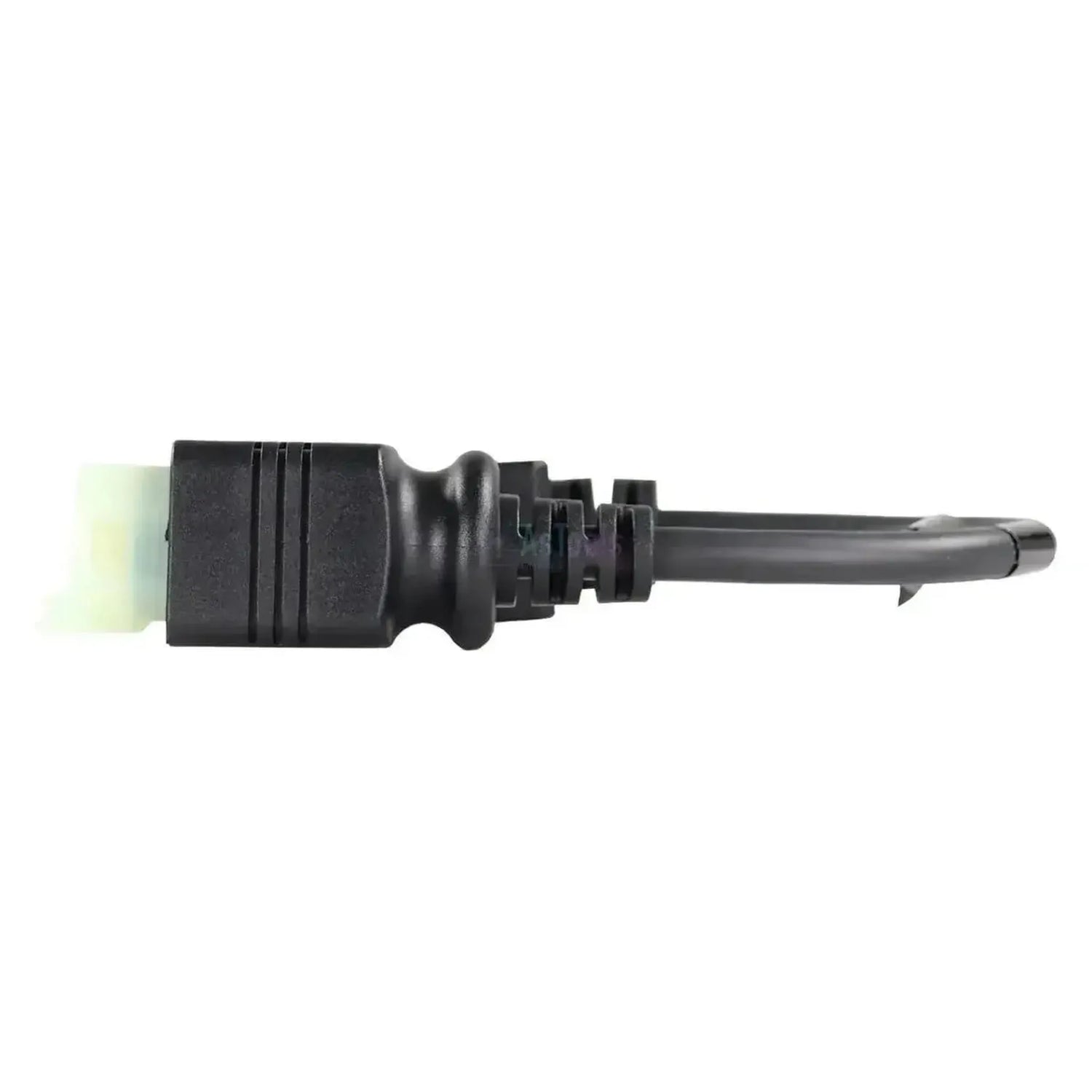

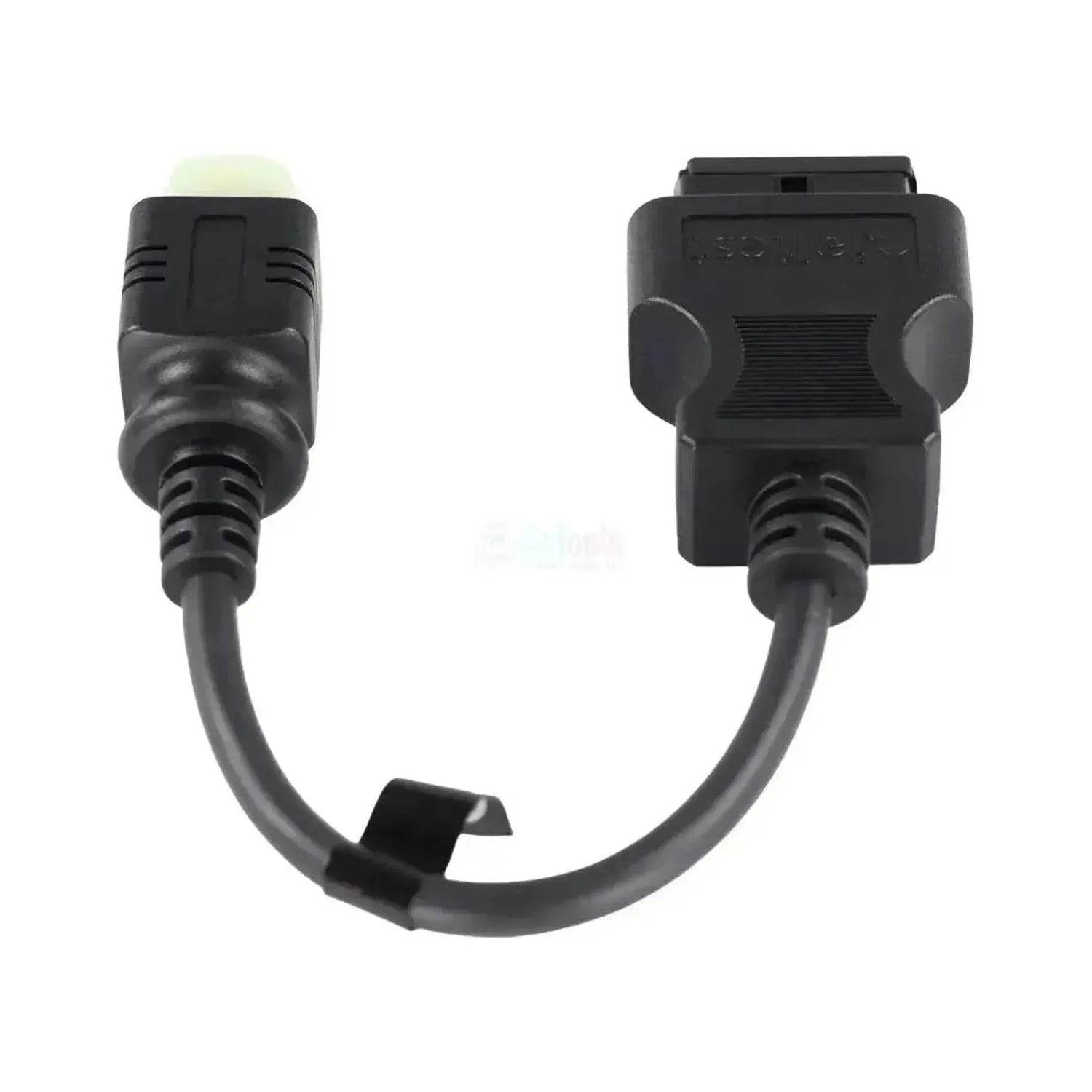

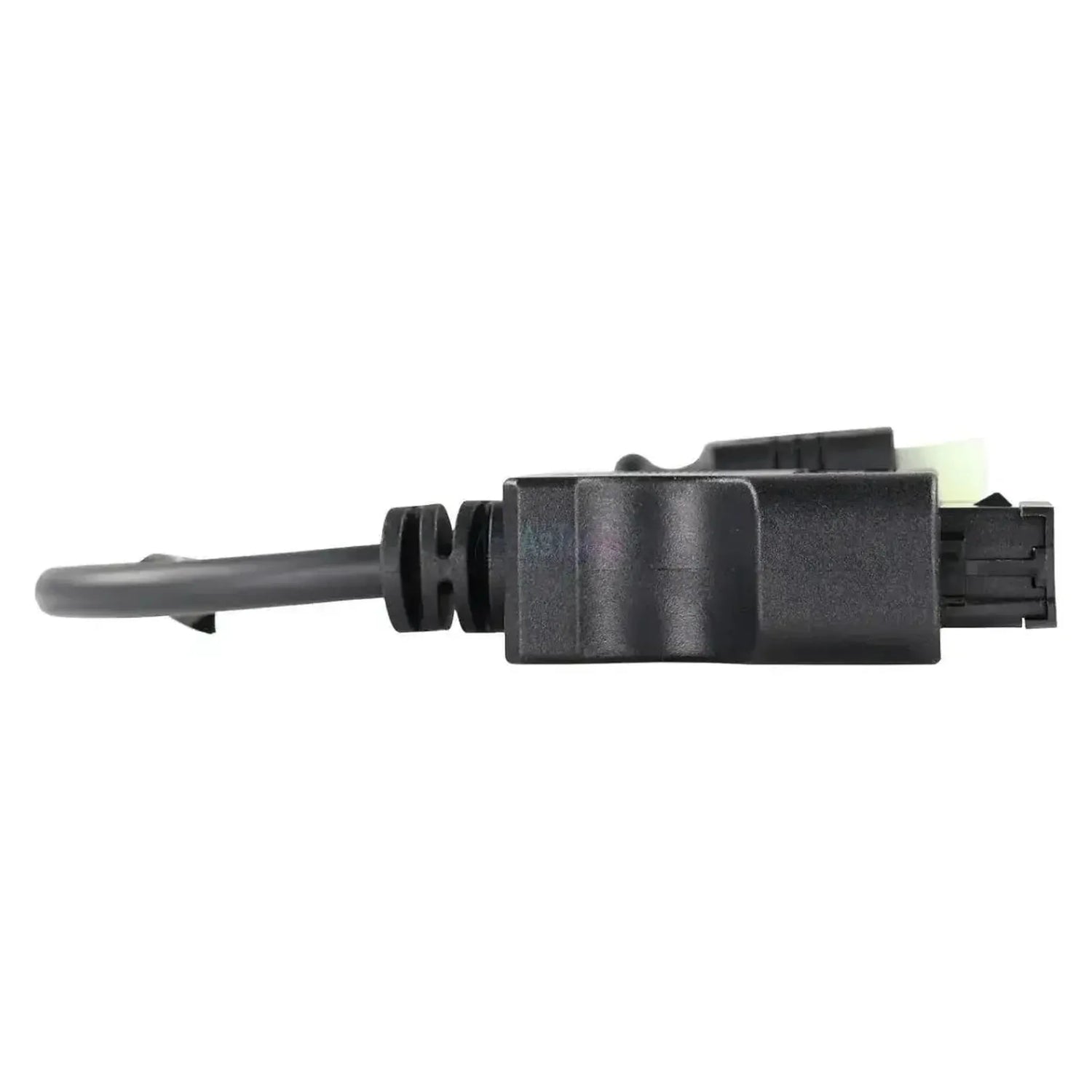

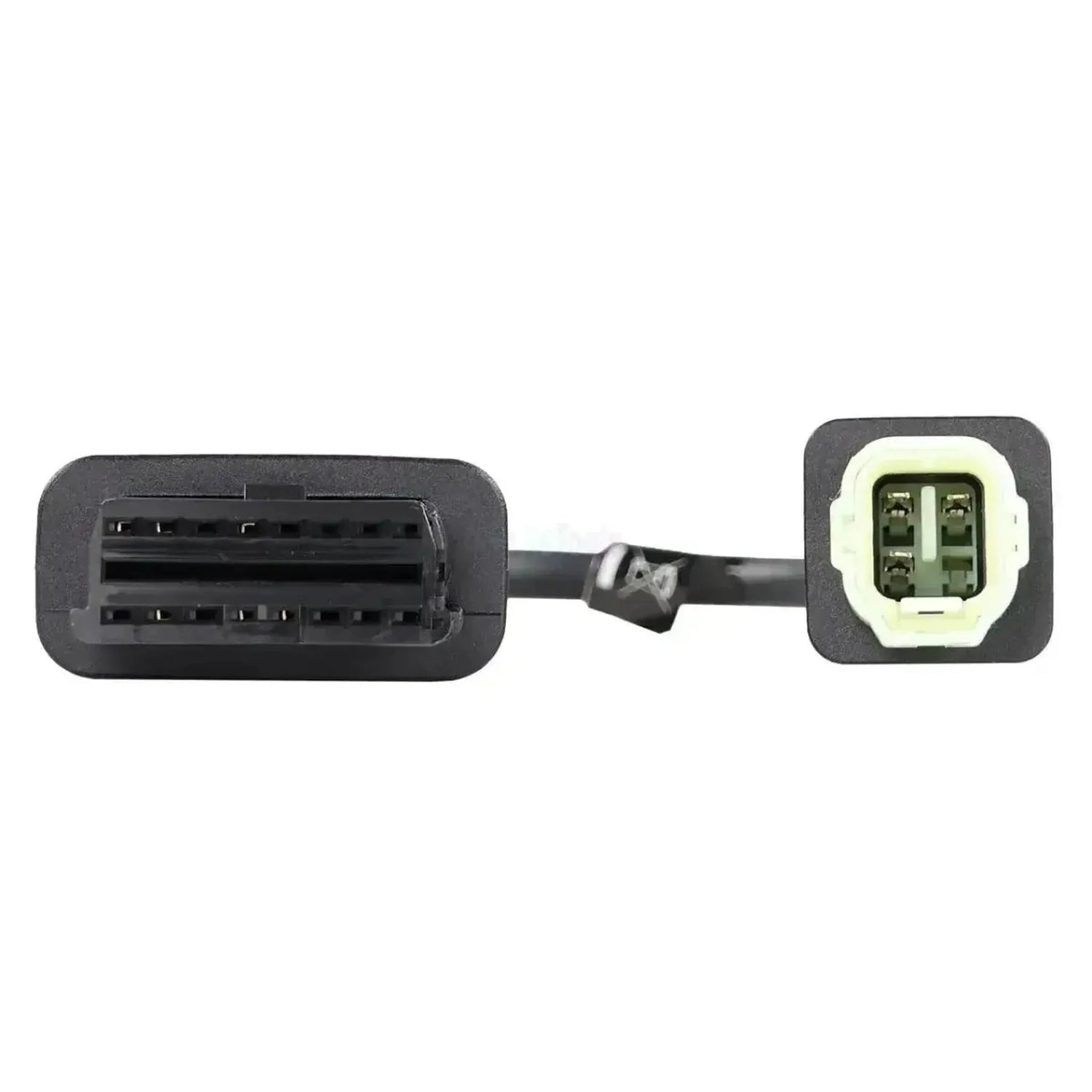

La Jaltest JDC616A relie la prise de diagnostic 4 broches des moteurs hors-bord Suzuki à la fiche OBD2 16 broches de votre câble de diagnostic Jaltest. Côté moteur se trouve une fiche carrée à gaine noire et à support intérieur vert clair, qui comporte quatre positions derrière une nervure centrale. La prise se trouve dans le compartiment moteur, sur ou à côté du moteur, et le câble mesure 28 à 30 cm de long.

Une fois le câble branché, le logiciel Jaltest accède aux deux calculateurs de la série DF : le ECM (calculateur moteur) et le BCM, le module de commande des manettes des gaz et de changement de vitesse. Sur l'ECM figure la liste complète des fonctions, y compris les paramètres, le calibrage, la réinitialisation et la procédure manuelle. Le câble relève de Jaltest Marine.

POINTS FORTS

✔Sur l'ECM figure la liste complète des fonctions : codes défaut, valeurs mesurées, commande des composants, paramètres, calibrage et réinitialisation.
✔Couvre également le BCM, le module de commande des manettes des gaz et de changement de vitesse, en plus du calculateur moteur.
✔Pour Suzuki, la procédure manuelle figure également dans la couverture du calculateur moteur.
✔Le support intérieur vert clair à quatre positions permet de reconnaître la prise sur le moteur.

POINTS D'ATTENTION

✕Sur le BCM, vous ne pouvez pas commander de composants ni effectuer de paramétrage ou de réinitialisation ; on y trouve uniquement les codes défaut, les valeurs mesurées, les données ECU et le calibrage.
✕Uniquement pour la prise Suzuki 4 broches ; les modèles DF avec la fiche 8 broches nécessitent le JDC613A.
✕Sur la série DF, Suzuki propose les deux versions en parallèle ; c'est donc le nombre de broches qui détermine le choix, et non le numéro de modèle.
✕Pour une utilisation avec la Jaltest Link V9, le câble de rallonge JDC100B (2,5 m SUBD-26) l'accompagne.

Applications et fonctionnalités

Ce câble est destiné aux ateliers qui lisent les moteurs hors-bord Suzuki avec la Jaltest Link. Le calculateur moteur porte la liste complète des fonctions, le module de commande des manettes une version plus réduite.

Unités de commande accessibles

  • ECM : Calculateur moteur, liste complète des fonctions.
  • BCM : Module de commande des manettes des gaz et de changement de vitesse.

Ce que vous pouvez faire

  • Codes défaut : Sur l'ECM et le BCM.
  • Valeurs mesurées : Suivi en direct.
  • Composants : Commande, uniquement sur l'ECM.
  • Paramètres et réinitialisation : Uniquement sur l'ECM.
  • Calibrage : Sur l'ECM et le BCM.
  • Procédure manuelle : Contrôles guidés, ECM.

Mode d'emploi

  1. Trouver la fiche : Repérez la fiche 4 broches vert clair près du moteur.
  2. Branchement : Branchez le JDC616A sur la prise.
  3. Couplage Link : Raccordez le côté OBD2 ; sur la V9, via le JDC100B.
  4. Contact mis : Mettez le contact.
  5. Lecture : Sélectionnez Suzuki et le modèle DF.

Véhicules et applications compatibles

Ce qui compte, c'est la fiche, pas le modèle. Ce câble convient à tout moteur hors-bord Suzuki doté de la prise de diagnostic 4 broches. Les modèles ci-dessous figurent dans la couverture Jaltest Marine ; pour savoir laquelle des deux versions équipe votre moteur, regardez le champ de broches de la prise.

Suzuki :

  • Petits modèles DF : DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 et DF90.
  • Milieu de gamme : DF100, DF115, DF140, DF150 et DF175.
  • Modèles DF lourds : DF200, DF225, DF250, DF300, DF325 et DF350.
💡
Bon à savoir : La prise se trouve dans le compartiment moteur, sur ou à côté du moteur. Suzuki utilise sur la série DF une fiche de diagnostic 4 broches et une fiche 8 broches ; ce câble correspond à la version 4 broches vert clair, la version 8 broches passe par le JDC613A. Comptez les positions de la fiche de votre moteur avant de commander.

Contenu de l'emballage

  • 1x Jaltest (JDC616A) | Câble adaptateur Suzuki 4 broches OBD – 16 broches OBD2 | Bateau à moteur

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • Marine navires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 4 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez réétalonner des composants ou des capteurs. Souvent nécessaire après le remplacement d'une pièce.Exécution de calibrages

Utilisation

Le kit de câbles Jaltest qui contient aussi ce câble. Si vous possédez déjà ce kit, vous avez peut-être déjà ce câble.Fait partie du kit de câbles
Kit de câbles marine vessel, kit de câbles marine hors-bord
Numéro de référence
JDC616A
Calculateurs
ECM (gestion moteur) et BCM (module de commande des leviers)

Autres caractéristiques

Application
Moteurs hors-bord Suzuki avec prise de diagnostic 4 broches
Élément d'un kit de câbles
Jeu de câbles marine vessel (70002008) et hors-bord (70002025)
Nécessaire pour l'utilisation
Jaltest Link V8.1, ou Link V9 avec câble de rallonge JDC100B (2,5 m SUBD-26), et une licence pour Jaltest Marine
