Découvrir des produits similaires : Câbles d'adaptation et adaptateurs OBD pour véhicules, Jaltest, Jaltest Câbles de raccordement et adaptateurs
Jaltest  |  SKU : JDC620A

Jaltest (JDC620A) | MAN 8 broches OBD - 16 broches OBD2 Câble adaptateur | Bateau à moteur

€186,95 TTC
€154,50 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

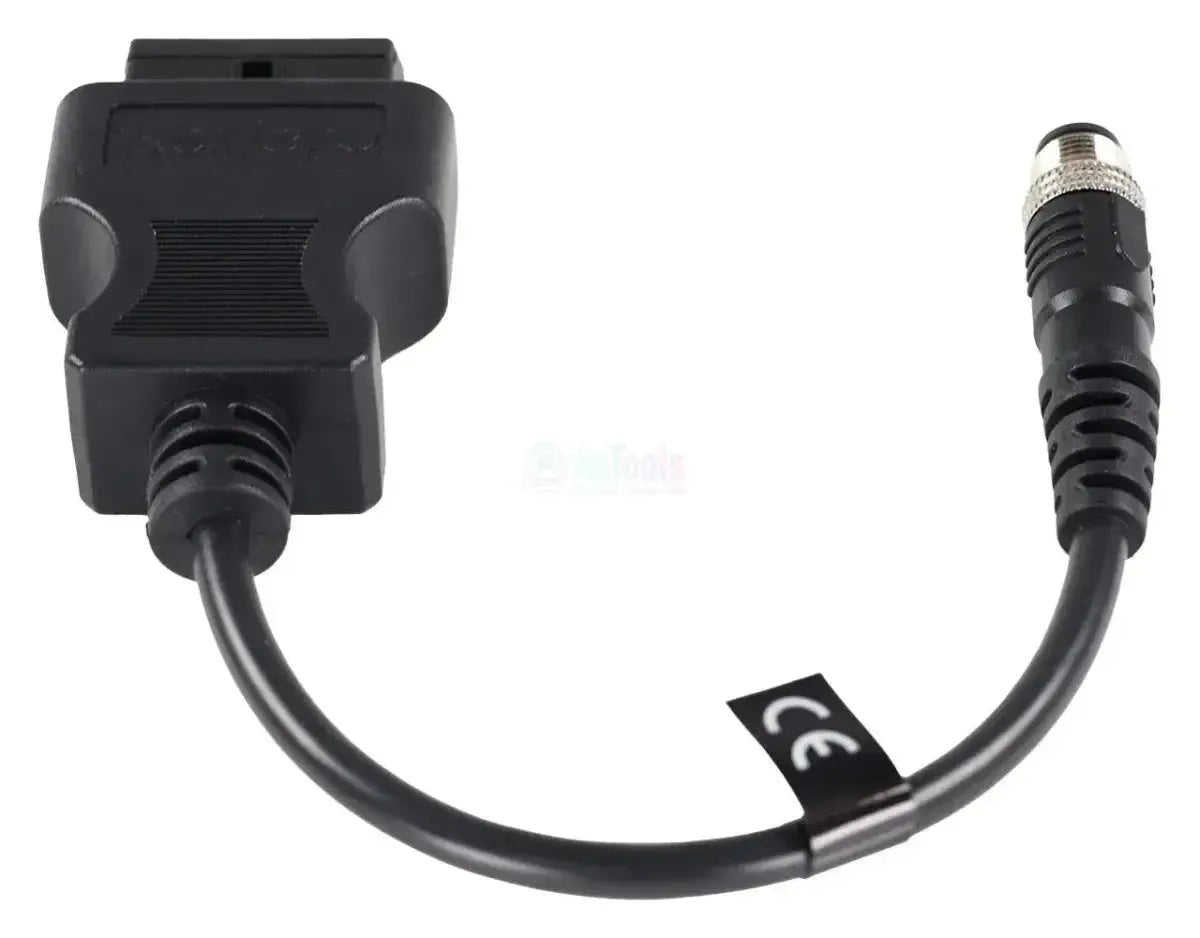

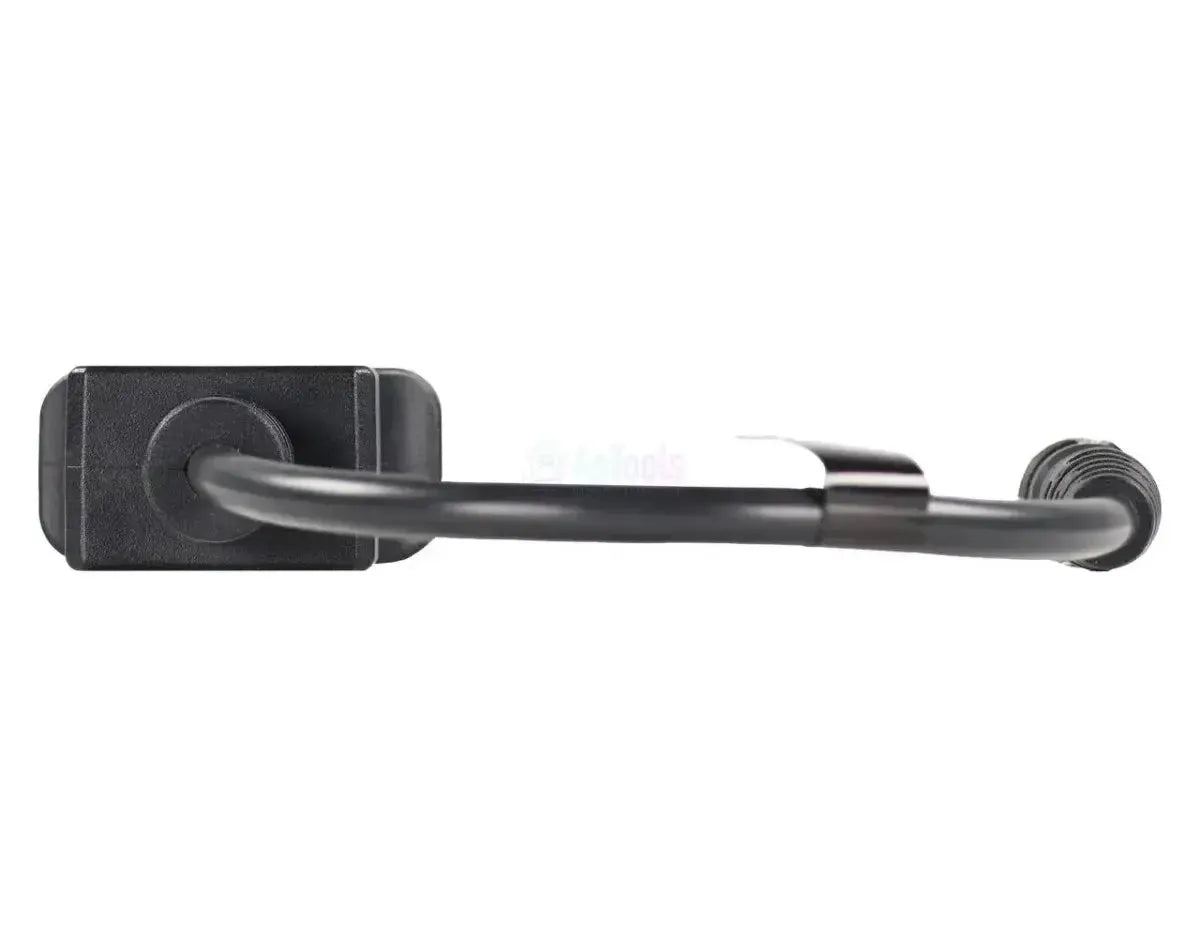

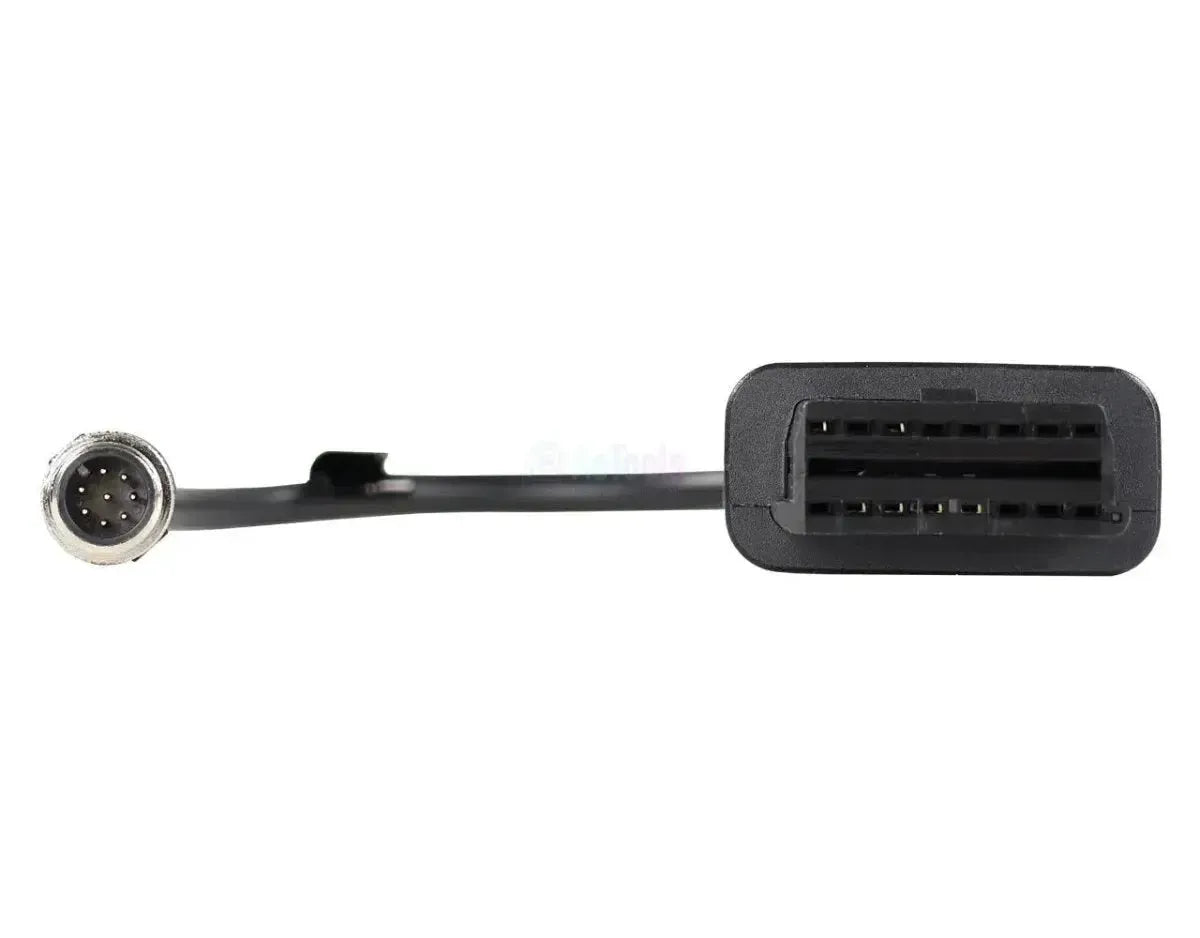

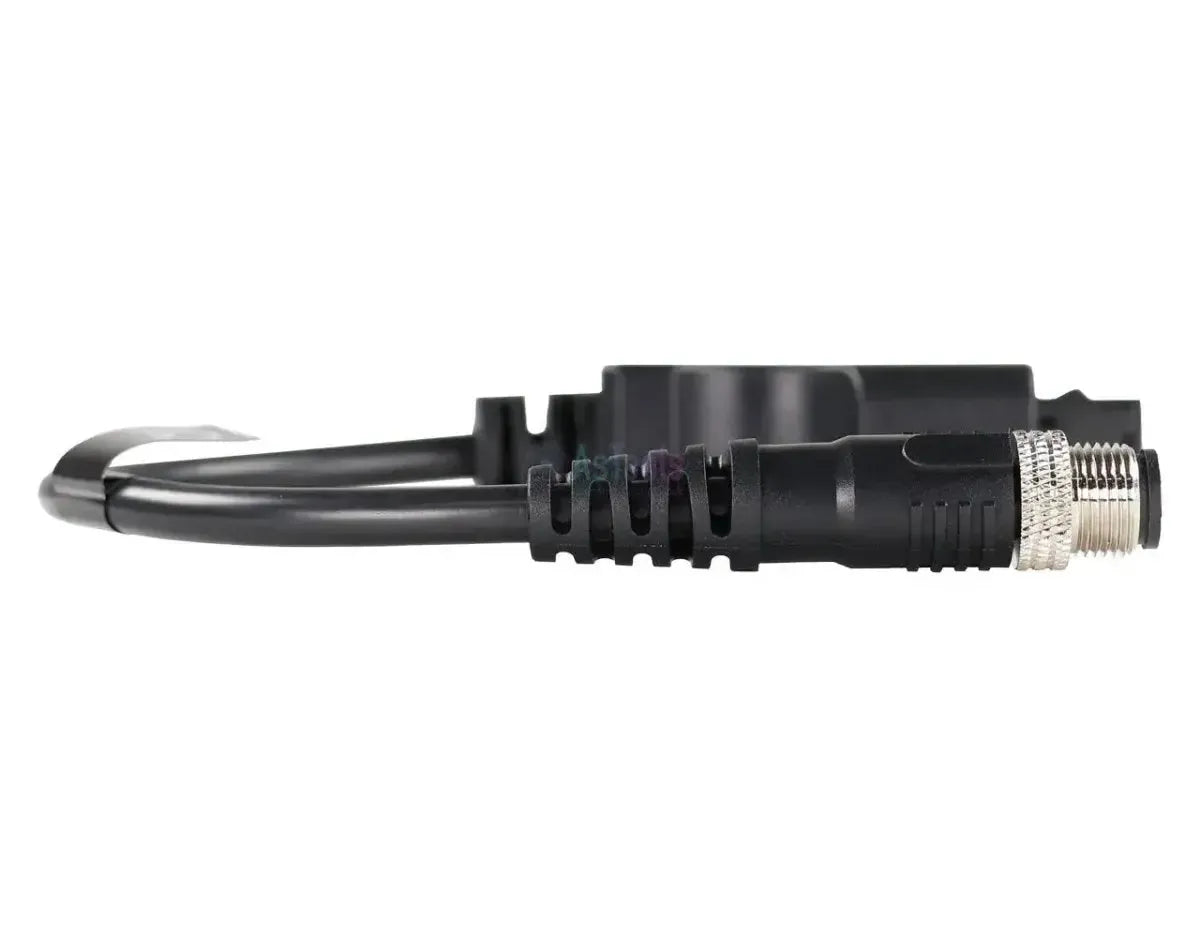

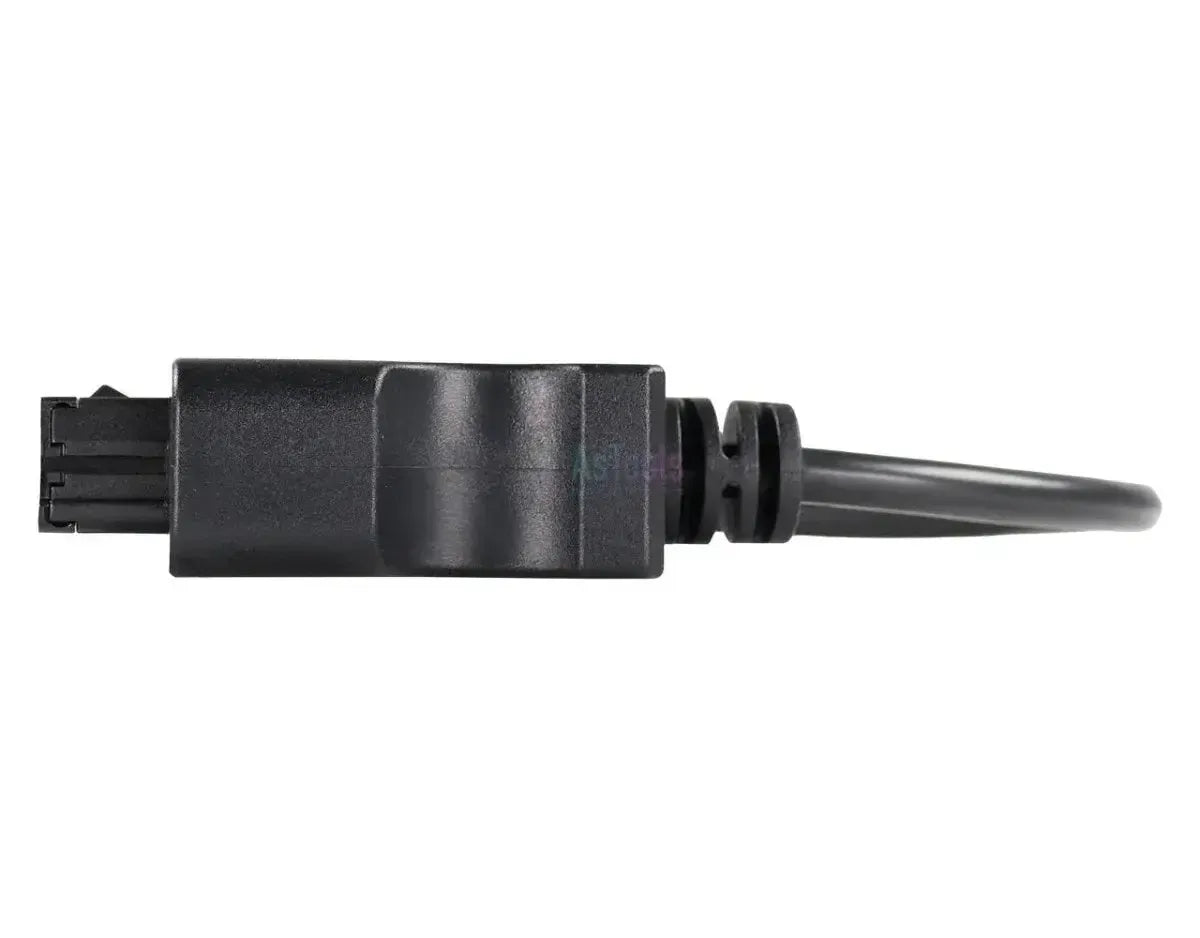

De Jaltest JDC620A verbindt de 8-pins diagnoseaansluiting van de MAN-scheepsdieselmotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde schroefkoppeling: Een vernikkelde huls met buitendraad en een gekartelde greep, met daarin acht vergulde pennen in een zwarte houder. De aansluiting zit bij de motor of in het motorkabelwerk; het snoer is 28 tot 30 cm lang.

Met de koppeling vastgedraaid benadert de Jaltest-software de regeleenheden van de motorinstallatie: De commonrail-motorregeling EDC 7 C3, de dubbele uitvoering EDC 7 Master/Slave C3/C32 van de V-motoren, de motorregelinterface SFFR en de gas- en keerkoppelbediening Marex OS II CR-MCP. Naast uitlezen horen ook componenten aansturen, parameters, kalibraties en resets erbij. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt de EDC 7-motorregeling van de MAN-scheepsdiesels, inclusief de Master/Slave-uitvoering van de V-motoren.
✔Geeft ook toegang tot de motorregelinterface SFFR en de gas- en keerkoppelbediening Marex OS II CR-MCP.
✔Op deze systemen zijn naast uitlezen ook componenten aansturen, parameters, kalibraties en resets beschikbaar.
✔Werkt met de Jaltest Link V8.1 en V9.

AANDACHTSPUNTEN

✕De Marex OS II CR-MCP zit alleen op installaties met elektronische gas- en keerkoppelbediening; niet elke motor heeft die module.
✕Welke EDC-uitvoering aanwezig is, verschilt per motorreeks: De D2842 heeft de Master/Slave-variant, de D2876 de enkelvoudige EDC 7 C3.
✕Bedoeld voor de scheepsmotoren van MAN, niet voor de vrachtwagens; de TG-serie heeft een eigen diagnoseaansluiting en eigen kabels.
✕Alleen voor de ronde 8-pins schroefkoppeling; andere scheepsmotormerken gebruiken hun eigen stekker.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die MAN-binnenboordinstallaties met de Jaltest Link uitlezen. Welke systemen aanwezig zijn, hangt af van de motorreeks en van de gemonteerde bediening.

Regeleenheden die u kunt benaderen

  • EDC 7 C3: Commonrail-motorregeling.
  • EDC 7 Master/Slave C3/C32: V-motoren, per cilinderbank.
  • SFFR: Motorregelinterface.
  • Marex OS II CR-MCP: Gas- en keerkoppelbediening.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: In cijfers en grafiek.
  • Componenten: Onderdelen aansturen.
  • Parameters: Instellingen schrijven.
  • Kalibraties: Na vervanging van een onderdeel.
  • Resets: Tellers en meldingen terugzetten.
  • Live meekijken: Tijdens proefvaart of testloop.

Zo gebruikt u hem

  1. Koppeling zoeken: Zoek de ronde 8-pins huls bij de motor.
  2. Aansluiten: Draai de JDC620A op de koppeling vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies MAN en de motorreeks.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de motorreeks. Deze kabel past op de MAN-scheepsdieselmotoren met binnenboordinstallatie en de ronde 8-pins koppeling. Onderstaande reeksen staan in de Jaltest Marine-dekking; aan de vernikkelde schroefhuls ziet u of u de juiste aansluiting voor u heeft.

MAN:

  • D0836: LE401/402 en LE423.
  • D2840: LE401/402/403/407 en LE422/423.
  • D2842: LE401 t/m LE418 en LE422/423/433/443/453.
  • D2848: LE401/403/405 en LE422/423.
  • D2876: LE401/402/404/405 en LE423/433.
  • D2862: LE423 t/m LE476.
  • D2868: LE426 en LE433/436.
💡
Goed om te weten: Deze kabel hoort bij de scheepsmotoren van MAN, niet bij de vrachtwagens; de TG-serie heeft een eigen aansluiting. U herkent de scheepsuitvoering aan de ronde vernikkelde huls met schroefdraad, die bij de motor of in het motorkabelwerk zit. Kijk of de aansluiting op uw motor rond en schroefbaar is voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC620A) | MAN 8-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • Marine navires

Connexions

La version de l'interface de diagnostic Jaltest Link compatible avec le câble. Tous les câbles ne fonctionnent pas avec toutes les versions.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
OBD2 à 16 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
OBD 8 broches
La longueur du câble. Un câble plus long vous offre plus de liberté de travail.Longueur du câble
28 à 30 cm

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct
Indique si vous pouvez actionner des composants depuis l'appareil. Vous voyez ainsi si la panne vient du composant ou du câblage.Pilotage des composants
Indique si vous pouvez modifier les réglages du calculateur. Nécessaire après un remplacement ou pour changer le comportement d'un système.Réglage des paramètres
Indique si vous pouvez réétalonner des composants ou des capteurs. Souvent nécessaire après le remplacement d'une pièce.Exécution de calibrages
Indique si vous pouvez remettre à zéro le compteur d'entretien après une révision. Le conducteur est ainsi averti à temps.Réinitialisation de l'entretien

Utilisation

Numéro de référence
JDC620A
Requis pour l'utilisation
Jaltest Link V8.1 ou V9 et une licence pour Jaltest Marine

Autres caractéristiques

Toepassing
MAN-scheepsdieselmotoren (binnenboord)
Regeleenheden
EDC 7 C3 en EDC 7 Master/Slave C3/C32 (motorregeling), SFFR (motorregelinterface) en Marex OS II CR-MCP (gas- en keerkoppelbediening)
Segment
Motorboot
