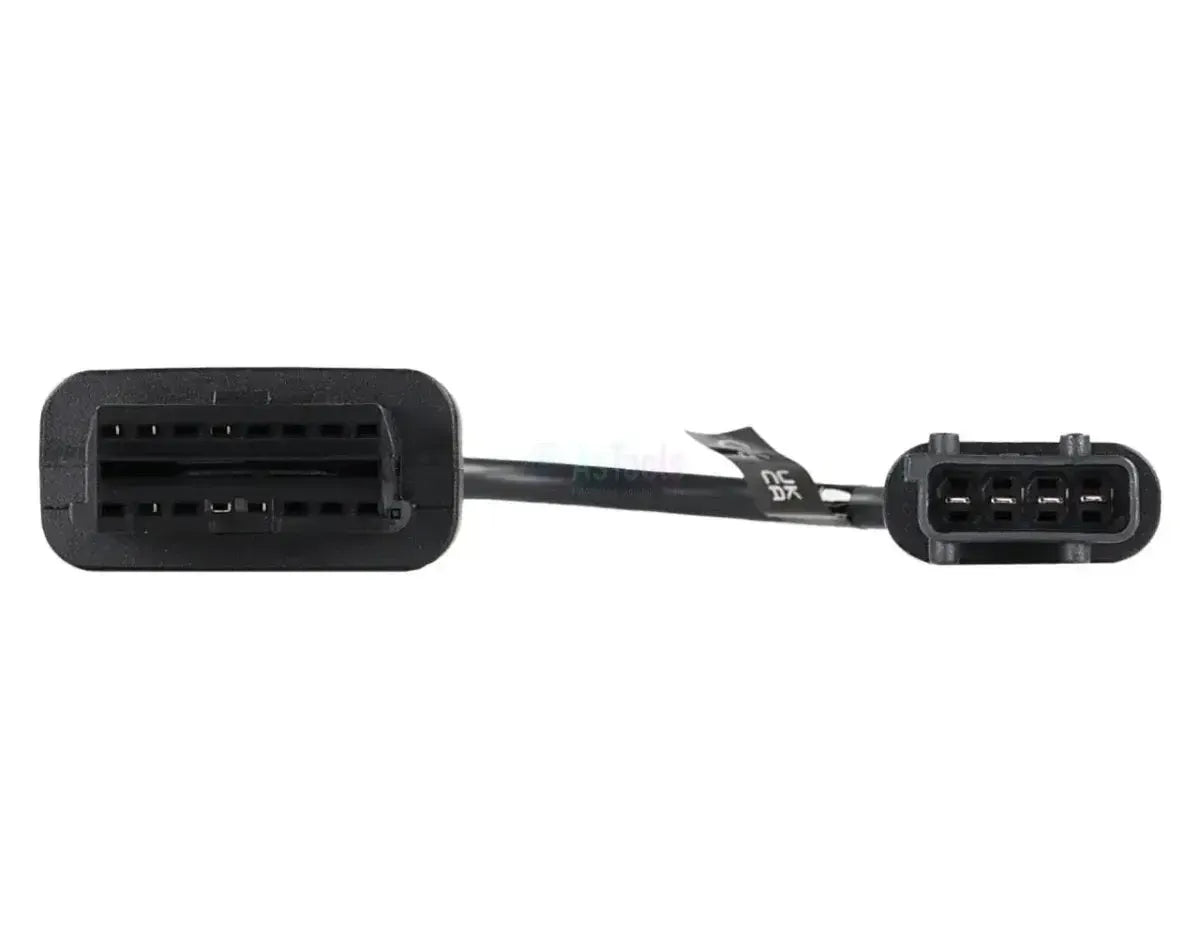

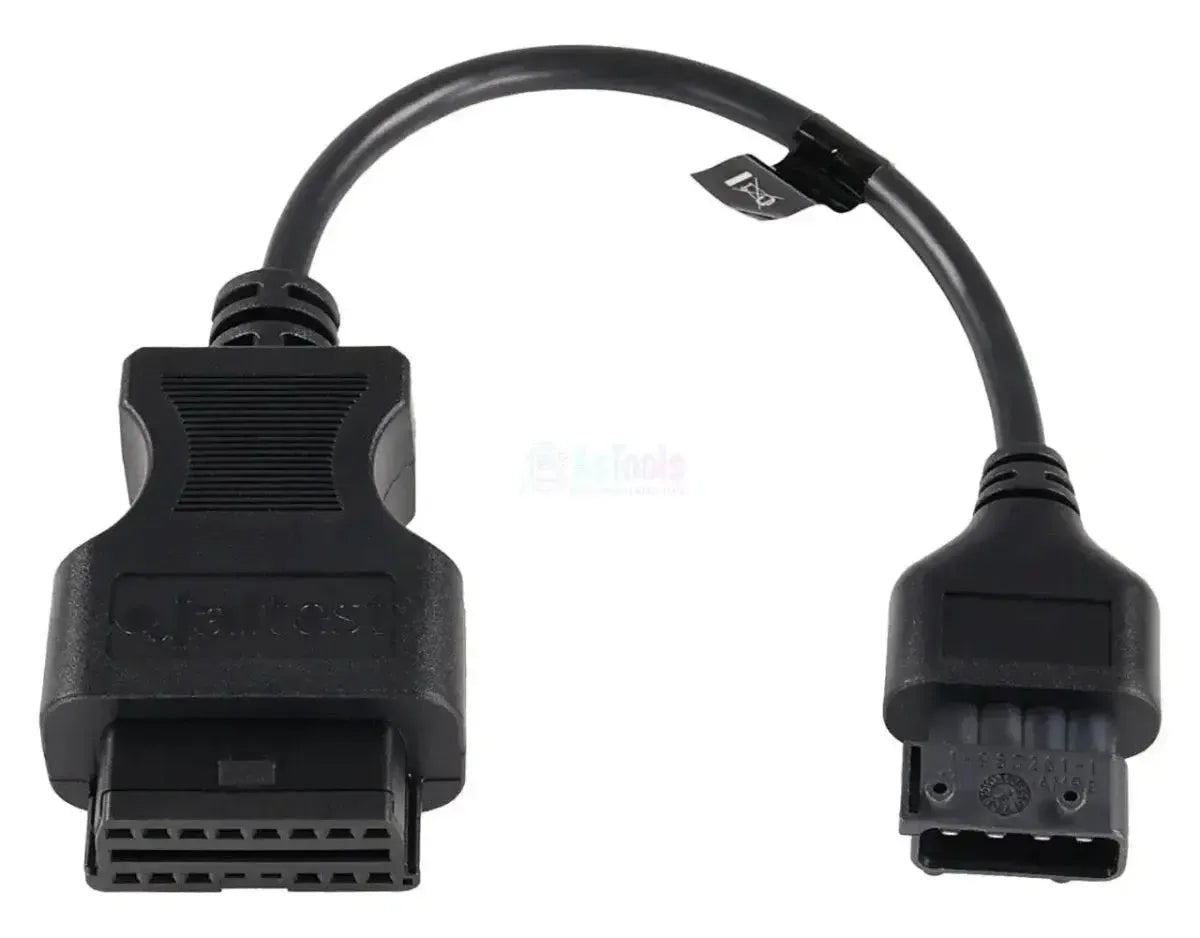

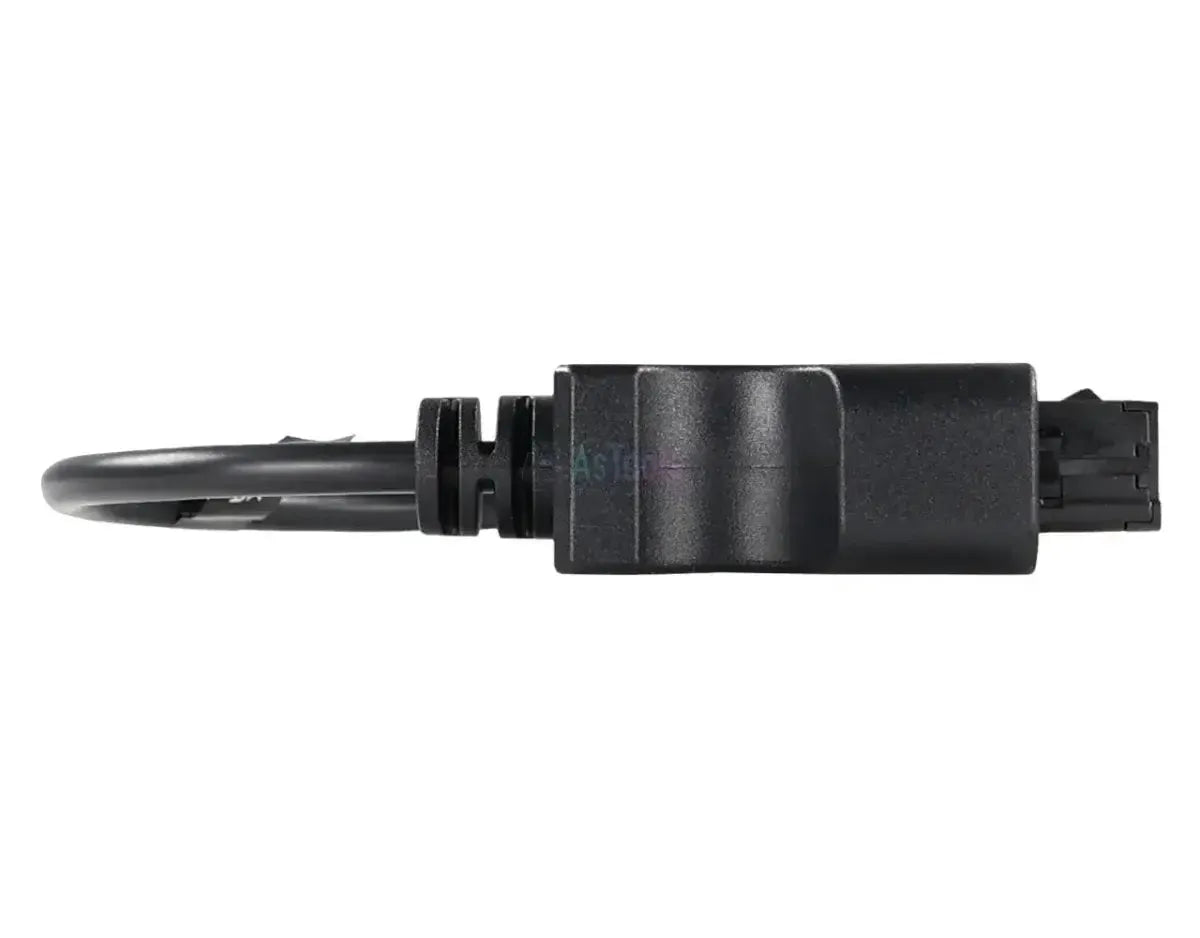

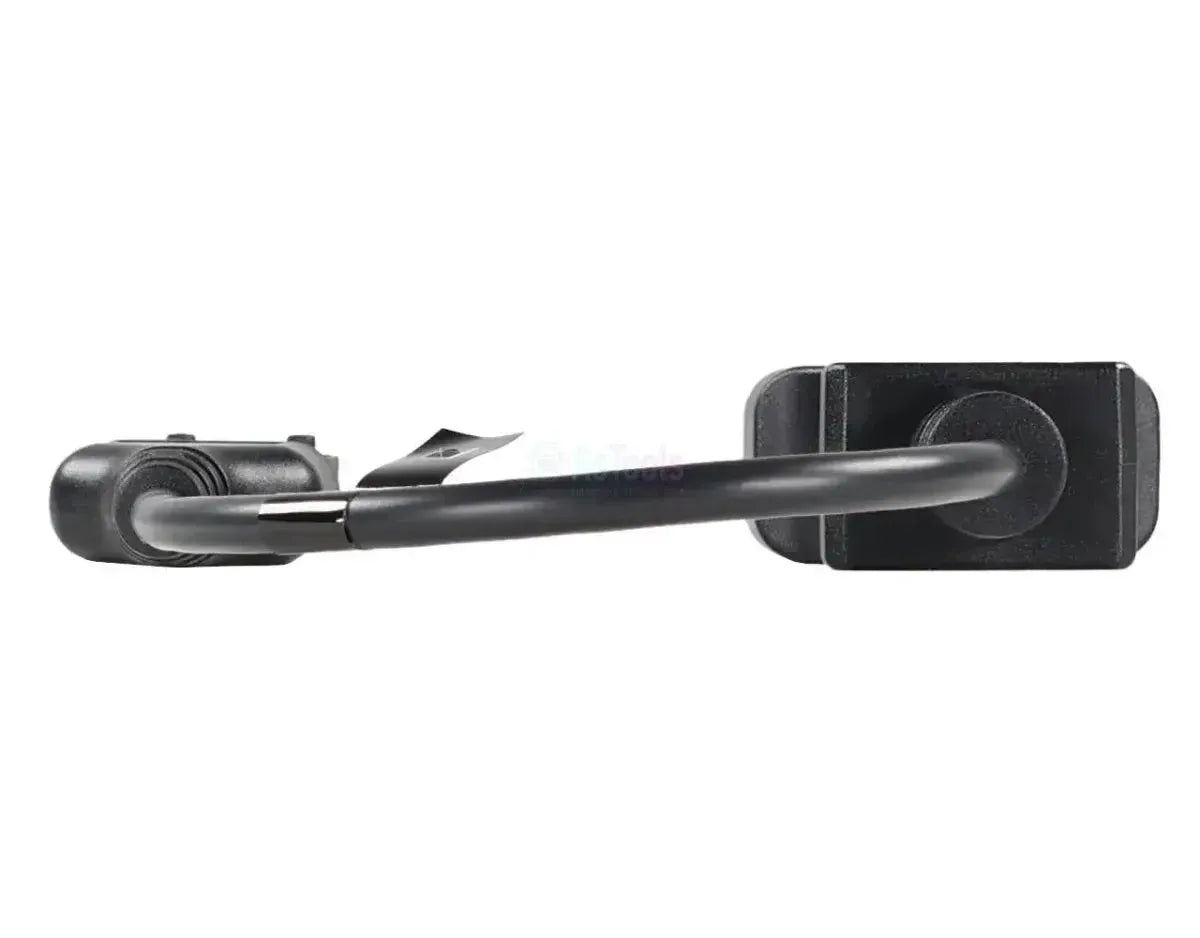

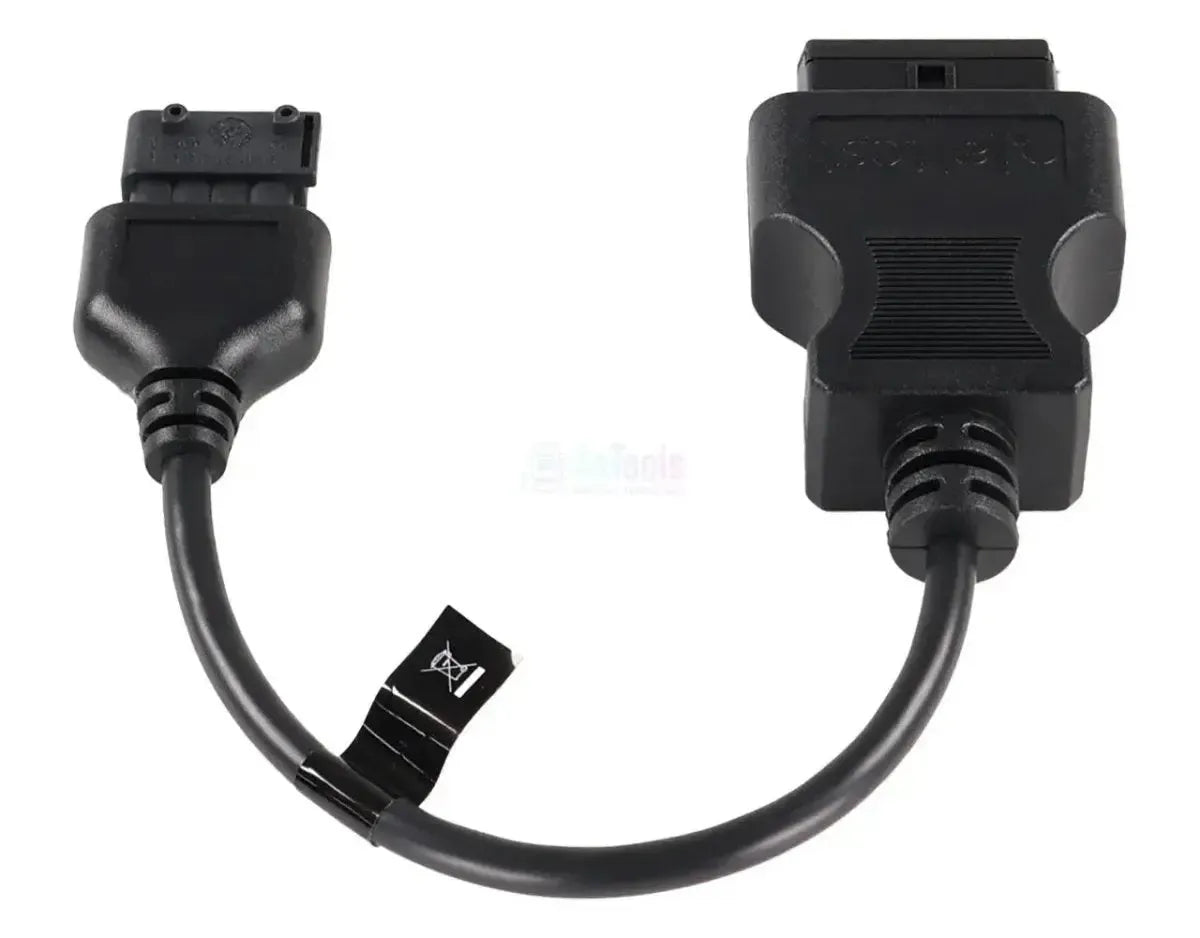

Le câble adaptateur Jaltest JDC554A relie le connecteur de diagnostic rectangulaire 4-broches des chariots élévateurs, gerbeurs et transpalettes Linde à l'entrée OBD2 16-broches de votre câble de diagnostic Jaltest. Côté engin, il est équipé d'un connecteur rectangulaire noir avec quatre contacts plats alignés en une seule rangée, d'un clip de verrouillage en partie supérieure et d'une entrée de câble droite; le câble mesure 28 à 30 cm. Cette prise se situe sous le capot du chariot et se distingue immédiatement des connecteurs ronds Linde des chariots élévateurs à fourche.
Une fois la connexion établie, le logiciel Jaltest accède aux unités de commande derrière ce seul connecteur. Sur les engins de manutention plus légers, il s'agit du module de puissance LAC, le cœur de la transmission électrique de roulement et de levage, et sur les gerbeurs s'ajoute l'afficheur LID. Sur le LAC, les codes de défaut, valeurs mesurées, données ECU et données de maintenance sont tous quatre disponibles; un réseau CAN aussi développé que sur les chariots élévateurs à fourche Linde n'existe pas en arrière-plan. Le câble fonctionne avec Jaltest Link V8.1 et V9 et relève du module Jaltest MHE.
AVANTAGES
POINTS IMPORTANTS
Applications et fonctionnalités
Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande situées derrière le connecteur rectangulaire 4-broches. Les systèmes présents varient selon la série : sur les transpalettes et chariots élévateurs à mât rétractable seul le module de puissance LAC est couvert, sur les chariots élévateursvient avec leaffichage LIDLes unités ci-dessous sont couvertes par lacouverture MHEde Jaltest.
Unités de commande accessibles
- LAC, module de puissance :Le module de puissance de la transmission électrique de conduite et de levage, avec codes de défaut, valeurs mesurées, données ECU et informations d'entretien.
- LID, affichage :L'affichage d'instruments du chariot élévateur, avec les mêmes fonctionnalités.
Ce que vous pouvez faire
- Lire et effacer les codes de défaut :Lire la mémoire de défauts de l'unité de commande, avec description des pannes détectées.
- Consulter les valeurs mesurées :Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
- Consulter les données d'entretien :Les intervalles d'entretien et les travaux effectués sur le chariot, avec un rapport de service.
Véhicules et applications compatibles
C'est la prise qui compte, pas le modèle.Ce câble s'adapte à tout chariot de manutention Linde, chariot élévateur ou transpalette avec leconnecteur de diagnostic 4-broches rectangulairesous le capot. Les séries ci-dessous sont couvertes par Jaltest dans lacouverture MHE; pour lematériel de manutention interneaucune obligation OBD ne s'applique, donc cette connexion reste utilisée sur leschariots plus récents. La différence est visible à l'œil nu :rectangulaire et platpar rapport à rond.
Linde :
- série 1152 / 1151 / 1153 / 1154 :Transpalettes électriques T16 - T25.
- série 141 / 144 / 360 :Transpalettes T16 - T30.
- série 1170 / 1172 / 1173 / 1174 :Chariots élévateurs L06 - L20.
- série 131 / 139 / 372 / 379 :Chariots élévateurs L10 - L16 et T20 - T30.
- Série 132 / 149 / 1159 : Transpalettes N20 - N25.
- Série 1160 / 1163 / 1164 : Gerbeurs à double mât D06 - D12.
- Série 113 / 115 / 116 / 1120 : Chariots élévateurs à mât rétractable R10 - R25.
- Série 1111 : Transpalette N20.
Contenu de l'emballage
- 1x Jaltest (JDC554A) | Câble adaptateur Linde 4-pins OBD - 16-pins OBD2 | Équipements de manutention
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDC554A |
| Type | Câble adaptateur |
| Application | Chariots de magasinage Linde, gerbeurs et transpalettes |
| Longueur | 28-30 cm |
| Interface | Jaltest Link V8.1 et V9 |
| Connecteur côté équipement | 4-pins OBD (rectangulaire) |
| Connecteur côté interface | 16-pins OBD2 |
| Unités de commande | LAC (module de puissance) et LID (écran, sur chariots élévateurs) |
| Segment | Équipements de levage et de manutention |
| Module Jaltest | Jaltest MHE (équipements de manutention et de levage internes) |
