Jaltest (MDC07) | Câble adaptateur Knorr-Bremse/Wabco 4 broches EBS – 16 broches OBD2 | Véhicule utilitaire
Garantie directe via AsTools
Garantie directe via AsTools
Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.
2 ans de garantie sur tous les produits
2 ans de garantie sur tous les produits
Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.
Retour facile
Retour facile
Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.
Service client professionnel
Service client professionnel
Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

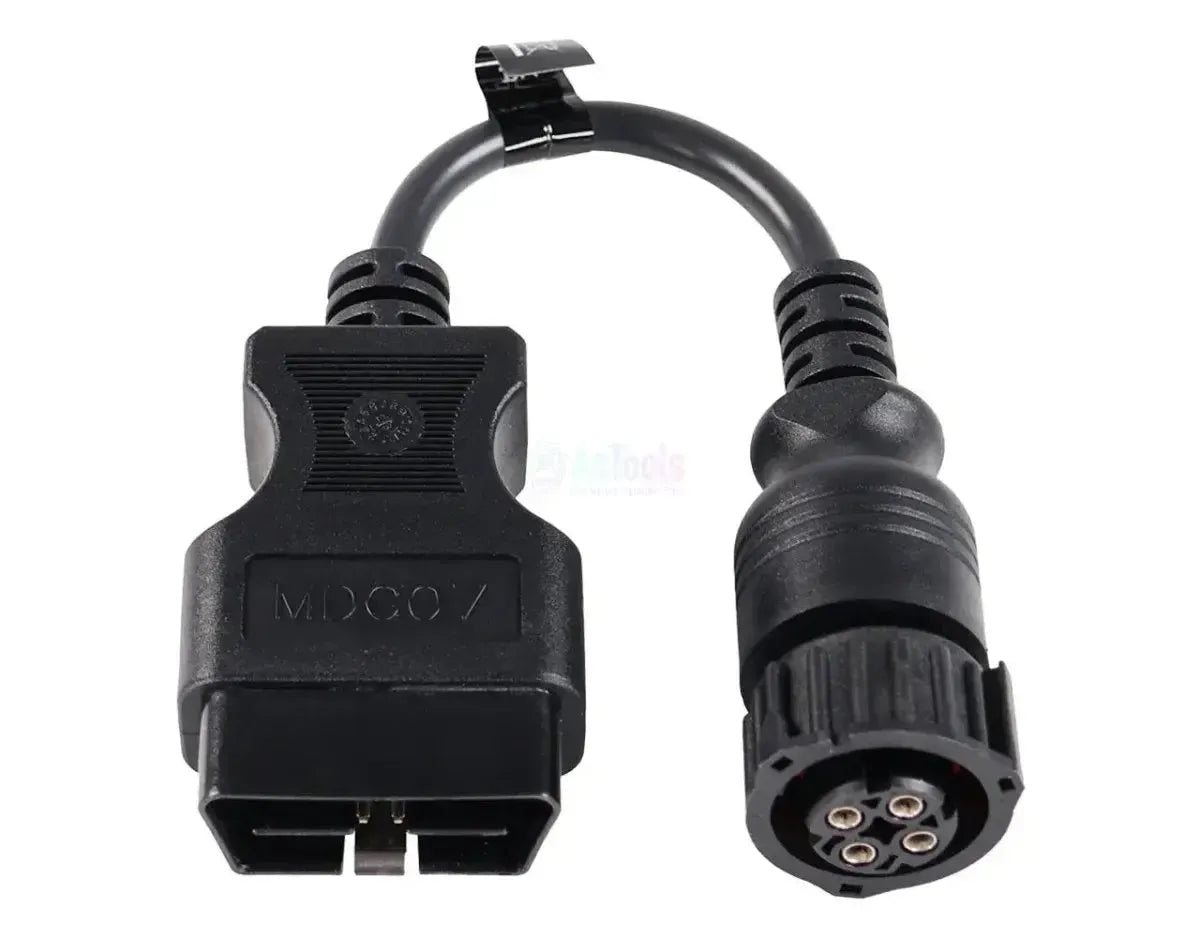

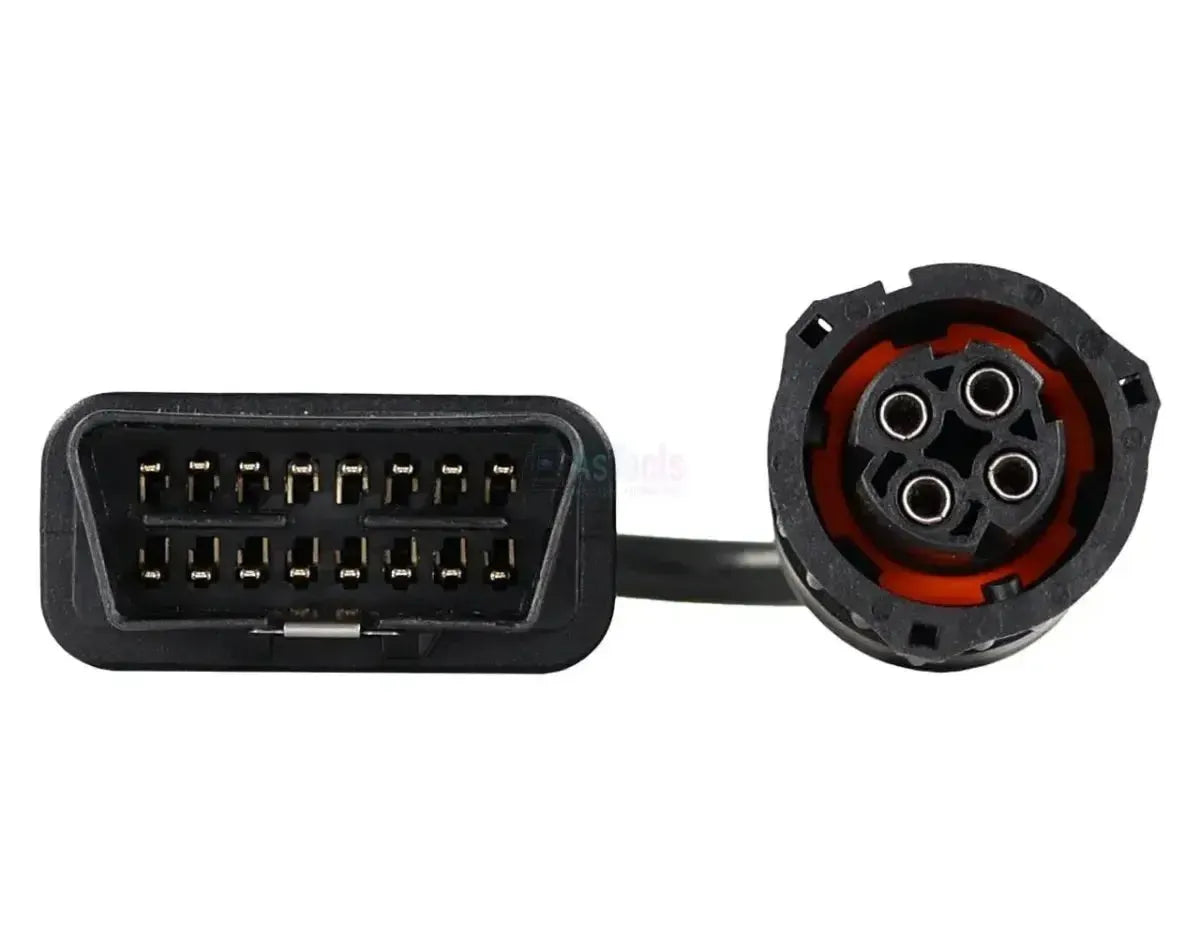

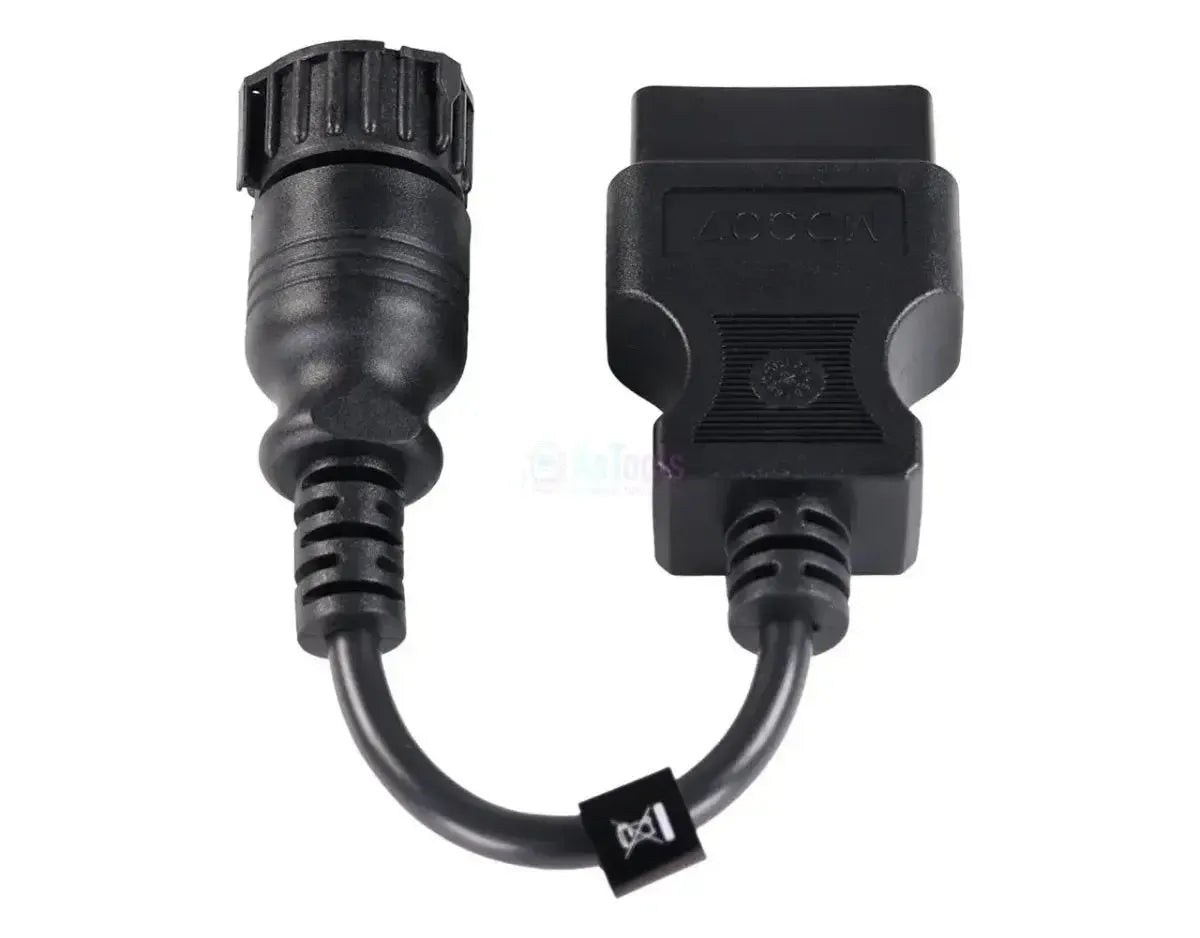

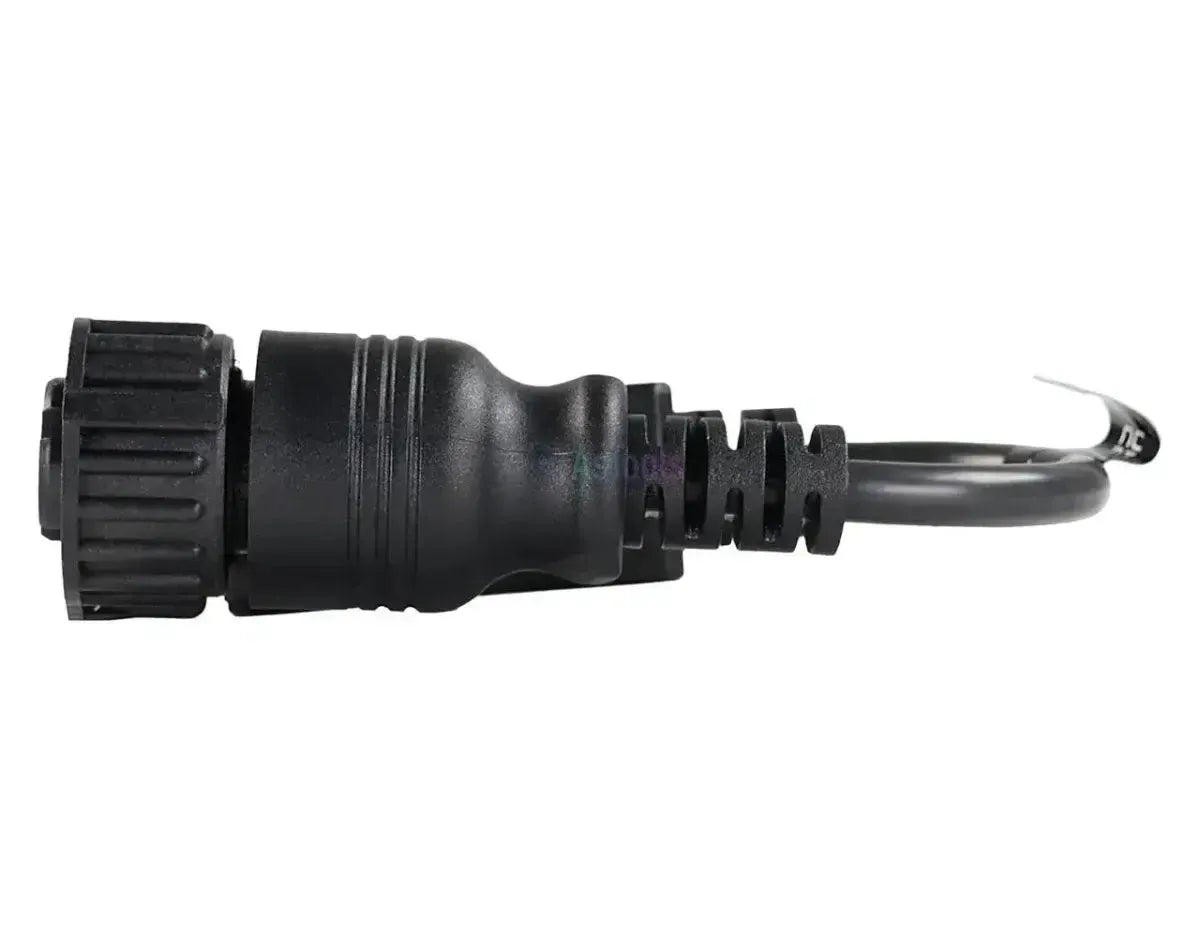

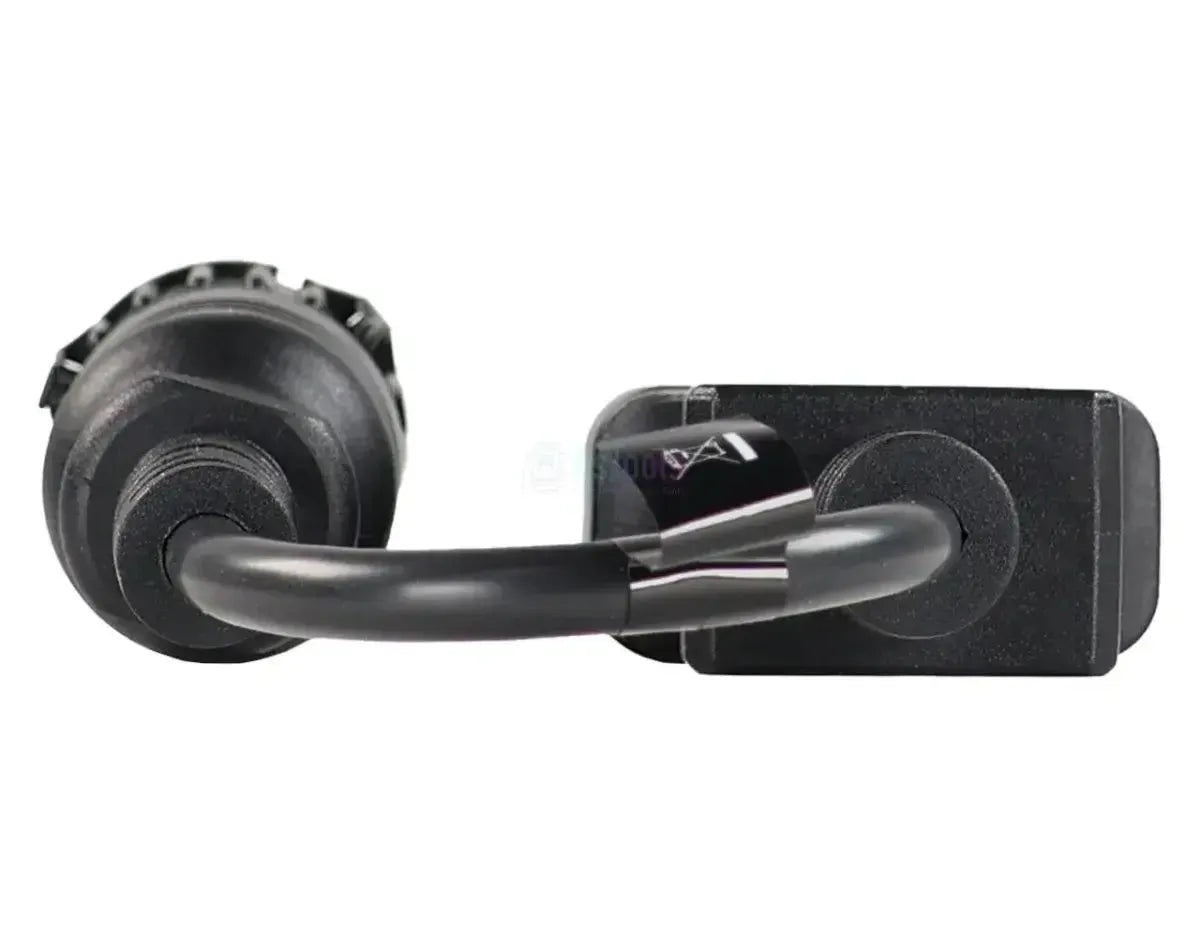

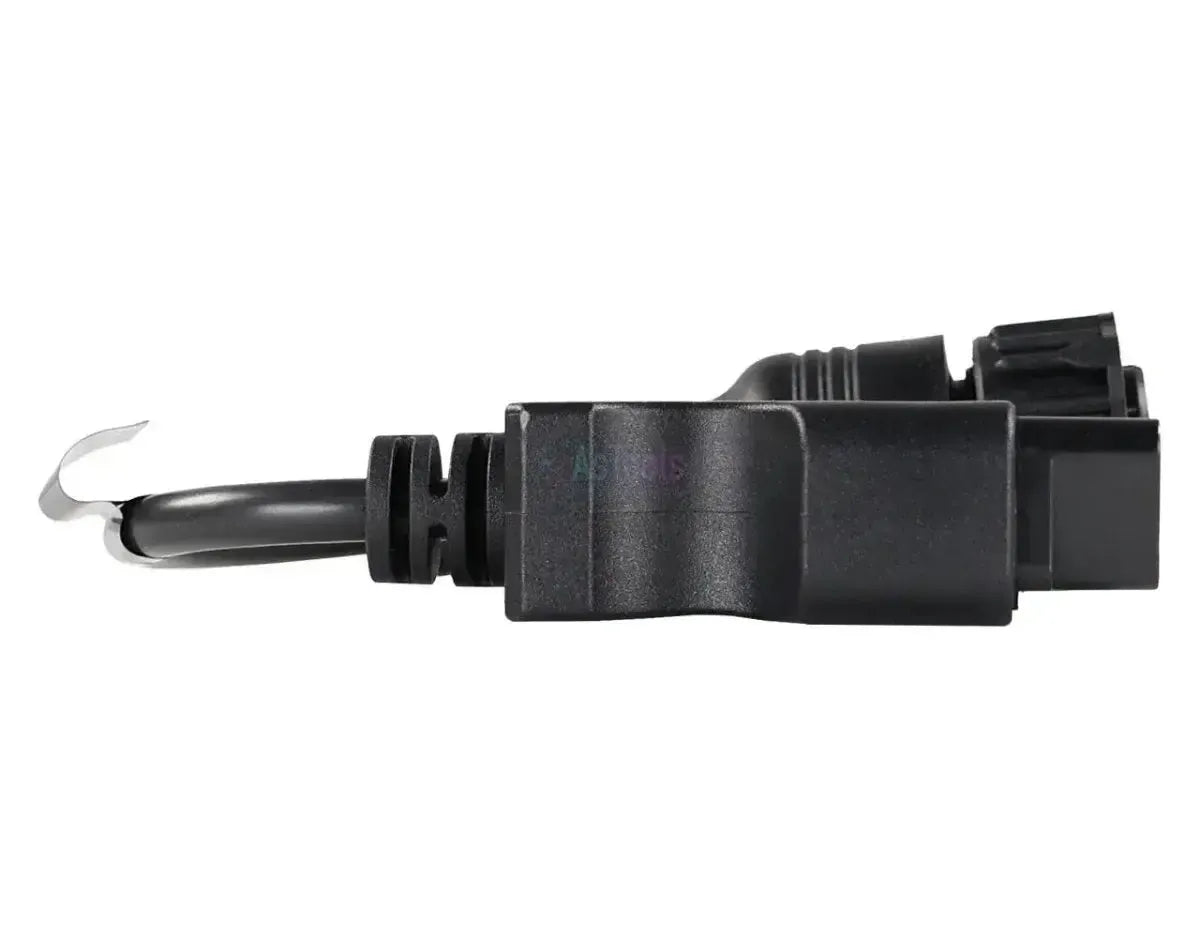

La Jaltest MDC07 est le câble de test reliant le connecteur EBS 4 broches du modulateur au connecteur OBD2 16 broches de la Jaltest ETM. Il est conçu pour les modulateurs Wabco de première et deuxième génération, ainsi que pour les modulateurs de remorque Knorr-Bremse de deuxième génération. Côté modulateur, il comporte un connecteur rond à 4 broches avec bague à baïonnette, compatible avec les deux familles.
Grâce à cette liaison, la Jaltest ETM prend le rôle de l'unité de commande et établit elle-même la communication avec le modulateur. Vous pouvez ainsi déterminer si le composant est réellement défectueux, ou si le défaut se situe dans le câblage ou dans l'unité de commande. Pour cela, l'ETM effectue le mesurage complet du modulateur ainsi qu'un test End of Line. En complément de ce câble, vous avez besoin de l'ETM elle-même, d'une licence ETM et d'une licence logicielle CV ou Modular en cours de validité.
POINTS FORTS
POINTS D'ATTENTION
Applications et fonctionnalités
Grâce à ce câble, la Jaltest ETM communique directement avec le composant, sans passer par l'unité de commande du véhicule. Le câble se branche sur le modulateur, et non sur la prise de diagnostic du véhicule.
Composants que vous pouvez tester
- Wabco EBS : 1re et 2e génération.
- Knorr-Bremse : modulateur de remorque, 2e génération.
Ce que vous pouvez faire
- Test isolé : sans l'unité de commande.
- Identifier le défaut : savoir si la panne se trouve ailleurs.
- Mesurer : le modulateur dans son ensemble.
- Test End of Line : confirmer qu'il fonctionne correctement.
Mode d'emploi
- Lancer le logiciel : ouvrez Jaltest sur le PC ou l'ordinateur portable.
- Connecter l'ETM : branchez le côté OBD2 sur l'ETM.
- Libérer le connecteur : débranchez le connecteur véhicule du modulateur.
- Raccorder : enfichez le câble sur le modulateur.
- Tester : lancez le mesurage ou le test End of Line.
Composants et applications compatibles
Ce qui est déterminant est la génération du modulateur installé dans le véhicule, et non la marque du véhicule. Le MDC07 s'adapte à deux groupes de composants dotés du même raccord rond à 4 broches.
Wabco :
- Modulateurs EBS : première et deuxième génération.
Knorr-Bremse :
- Modulateurs de remorque : deuxième génération, les modules de commande du frein de remorque.
Autres générations :
- MDC06 : Wabco, troisième génération.
- MDC09 : Wabco, troisième génération avec soupape de redondance.
- MDC08 : Wabco, quatrième génération.
Ce dont vous avez besoin
- Jaltest ETM : le module de test lui-même. Pour le Jaltest Link V9, il s'agit de l'interface ETM, référence 70001007 ; le kit ETM complet a pour référence 70001008.
- Licence ETM : sans cette licence, l'ETM ne démarre pas. Le renouvellement annuel a pour référence 29701.
- Une licence logicielle Jaltest en cours de validité : une licence CV ou une licence Modular. Les autres modules ne sont pas combinables avec l'ETM.
- Durée de validité : La licence ETM expire en même temps que la date d'échéance de votre licence logicielle Jaltest. Si celle-ci a une durée de validité restante supérieure à un an, vous ne payez que pour la période restante. Si la licence Jaltest expire, l'ETM ne fonctionne plus tant qu'elle n'a pas été prolongée.
- Alimentation : L'ETM est alimentée par les batteries du véhicule.
Contenu de l'emballage
- 1x Jaltest (MDC07) | Câble adaptateur Knorr-Bremse/Wabco 4 broches EBS – OBD2 16 broches | Véhicules utilitaires
Caractéristiques techniques
Général
- Le fabricant du câble ou du kit. Vous savez ainsi qu'il convient à votre équipement Jaltest.Marque
- Jaltest (Cojali)
- Le type d'article : câble de test pour un composant, adaptateur, câble d'interface ou kit complet.Type d'article
- Câble de test
- La version de Jaltest Link avec laquelle le câble fonctionne. Choisissez la version dont vous disposez à l'atelier.Compatible avec Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
Connexions
- Le connecteur qui relie le câble à Jaltest ETM ou Link. Il doit correspondre à votre appareil.Connecteur côté interface
- OBD2 à 16 broches
- Le connecteur qui se branche sur le composant ou le modulateur. Il détermine sur quel composant vous pouvez brancher le câble.Connecteur côté composant
- Connecteur rond à 4 broches avec bague à baïonnette (EBS 4 broches)
Fonctions de test
- L'ETM remplace le calculateur. Vous voyez ainsi si le composant est défectueux ou si la panne se situe ailleurs.Test du composant hors véhicule
- Oui
- Un contrôle final confirmant le bon fonctionnement du composant, par exemple après une réparation.Test de fin de ligne (EOL)
- Oui
Licence
- La licence Jaltest nécessaire pour utiliser l'ETM avec ce câble. Sans la licence adéquate, il ne fonctionne pas.Licence logicielle requise
- CV
- Modular
- Indique si ce câble est déjà inclus dans le kit ETM. Sinon, vous l'achetez séparément en complément.Inclus dans le kit ETM
- Oui
Dimensions
- La longueur du câble. Un câble plus long offre plus de liberté pour accéder au composant.Longueur du câble
- 24 à 26 cm
- Numéro de référence
- MDC07
- Renouvellement de la licence ETM
- 29701 (Jaltest ETM, prolongation pour 1 an)
- Module Jaltest
- Jaltest ETM, en plus de Jaltest CV ou Modular
Autres caractéristiques
- Application
- Modulateurs Wabco de première et deuxième génération et modulateurs de remorque Knorr-Bremse de deuxième génération
- Calculateurs
- Aucun ; l'ETM assure le rôle du calculateur
- Segment
- Véhicules utilitaires
- Élément d'un kit de câbles
- Kit ETM (70001008)
- Nécessaire pour l'utilisation
- Jaltest ETM avec licence ETM et licence logicielle CV ou Modular en cours de validité
- Non disponible pour
- Les scanners portatifs Jaltest
