Jaltest  |  SKU : JDC569.9

Jaltest (JDC569.9) | Curtis 4 broches OBD - 26 broches DB26 Câble adaptateur | Équipements de levage et de manutention

€292,95 TTC
€242,11 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

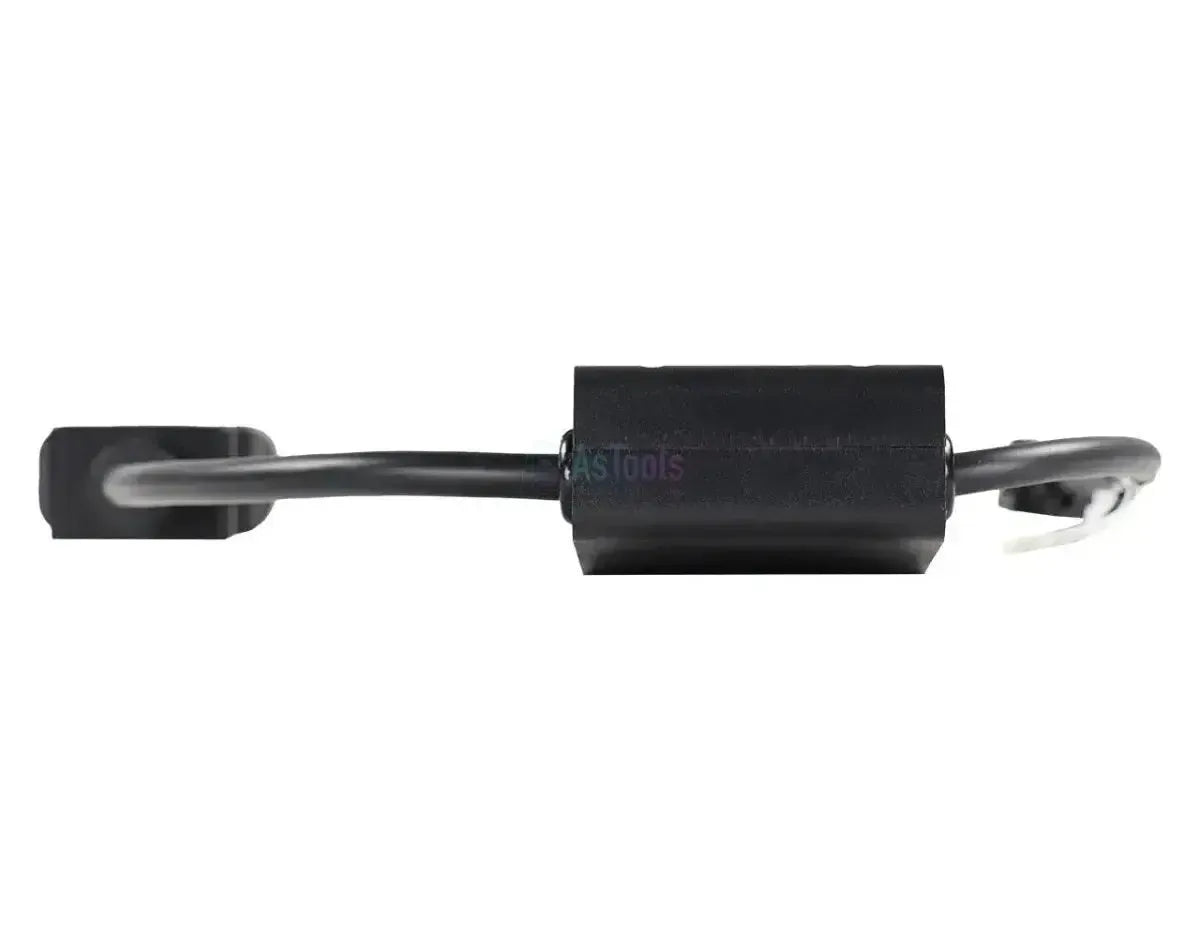

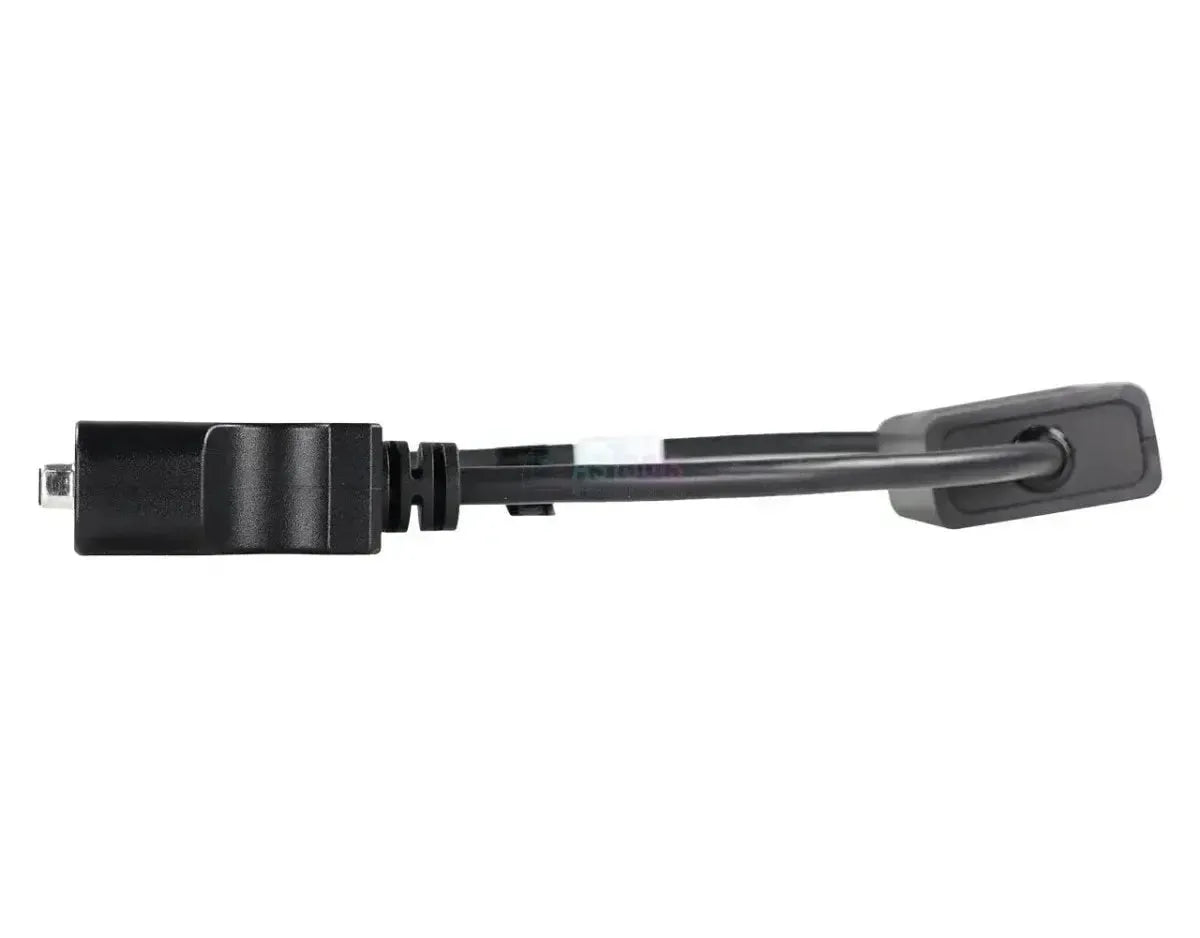

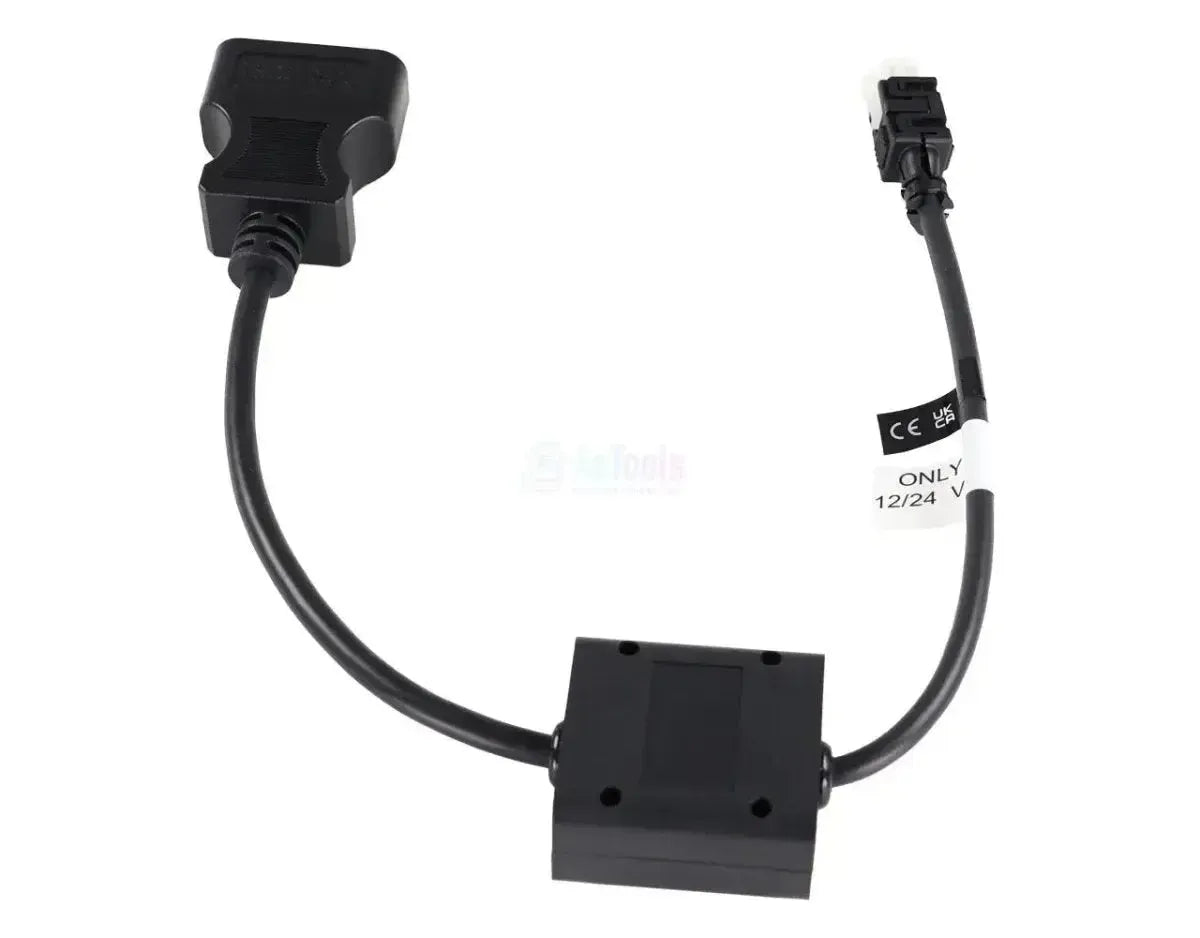

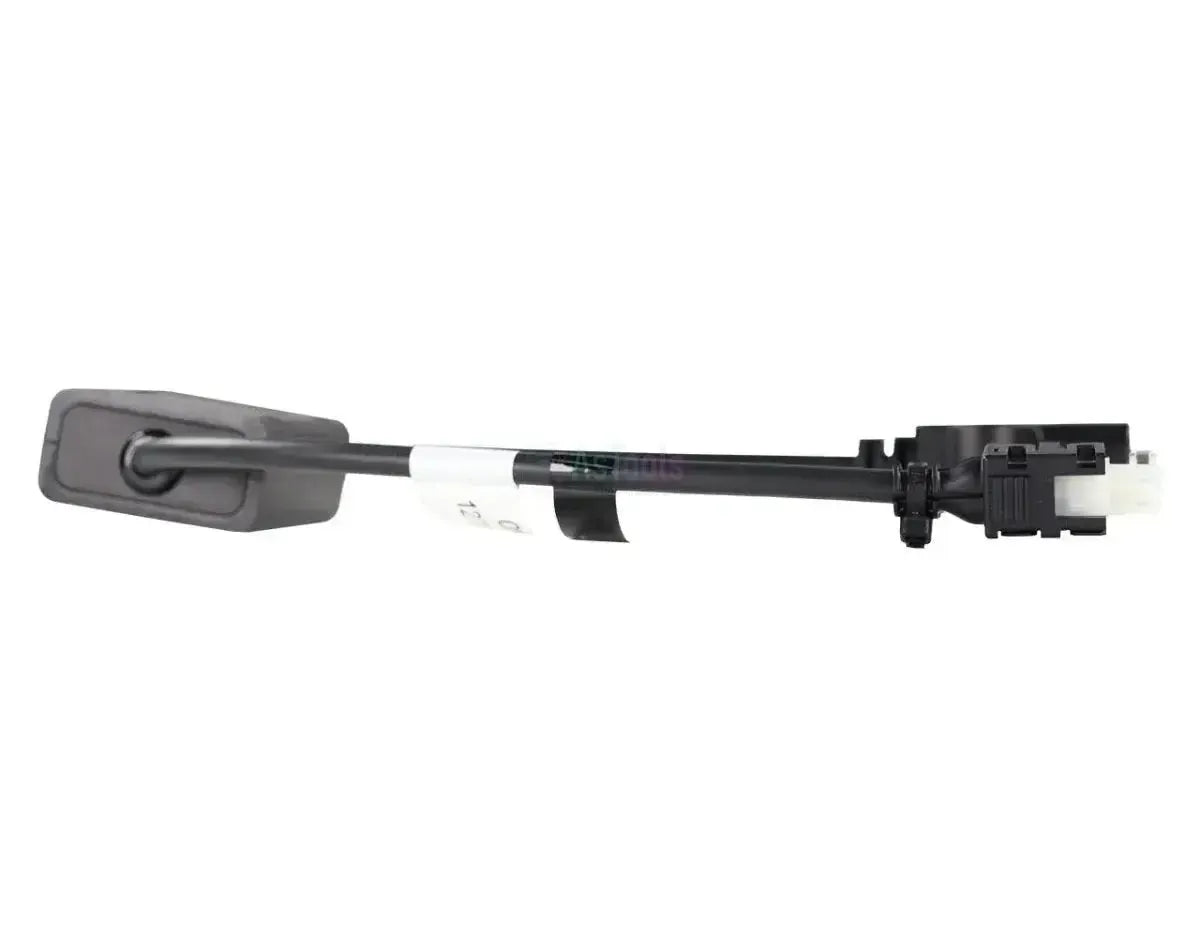

De Jaltest JDC569.9 verbindt de 4-pins diagnoseaansluiting van de Curtis-vermogensmodule rechtstreeks met de 26-pins DB26-ingang van de Jaltest Link; er komt geen extra 16-pins diagnosekabel aan te pas. Halverwege de streng zit een dichtgelast zwart kastje met elektronica, de 4-pins connector zit in een zwart vergrendelhuis en op de kabel zit naast het CE-label een label met 12/24 V ONLY.

Met de kabel aangesloten benadert de Jaltest-software de Curtis-vermogensmodule, die Jaltest als Power module (CPM) per serie in de dekking voert: 1212, 1220, 1228, 1230, 1232, 1236 en 1243. U leest foutcodes, meetwaarden en live data; bij de 1212, 1232 en 1236 stelt u ook parameters in, bij de 1243 niet. De kabel valt onder Jaltest MHE (Material Handling Equipment).

PLUSPUNTEN

✔Gaat rechtstreeks op de DB26-ingang van de Jaltest Link; er komt geen extra 16-pins diagnosekabel aan te pas.
✔Jaltest voert zeven Curtis-series in de dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
✔Naast foutcodes ook meetwaarden en live data van de vermogensmodule, en bij een deel van de series het instellen van parameters.
✔Het dichtgelaste kastje in de streng onderscheidt deze kabel op het oog van de verder gelijk ogende JDC566.9.

AANDACHTSPUNTEN

✕Componenten aansturen, kalibratie en onderhoud resetten staan bij de Curtis-vermogensmodules niet in de dekking.
✕De functies verschillen per serie: Bij de 1243 ontbreekt het instellen van parameters, bij de 1212, 1232 en 1236 staat dat er wel bij.
✕Alleen voor de Curtis-connector in het zwarte vergrendelhuis; hoort bij uw controller de losse witte connector, dan is de JDC566.9 de juiste.
✕De kabel draagt de markering 12/24 V ONLY en hoort bij machines met 12 of 24 volt boordspanning.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die elektrische heftrucks, magazijntrucks en hoogwerkers met een Curtis-vermogensmodule onderhouden. Elke controllerserie staat apart in de dekking; welke functies u krijgt, hangt af van de serie.

Regeleenheden die u kunt benaderen

  • Power module (CPM): De Curtis-vermogensmodule.
  • Lichtere series: 1212, 1220, 1228 en 1230.
  • Zwaardere series: 1232, 1236 en 1243.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensoren en ingangen bekijken.
  • Parameters: Instellen bij 1212, 1232 en 1236.
  • Live data: Waarden volgen tijdens bedrijf.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 4-pins aansluiting op de Curtis-controller in het elektrisch compartiment.
  2. Aansluiten: Steek de connector in het zwarte vergrendelhuis op de aansluiting.
  3. Link koppelen: Steek de DB26-kant rechtstreeks in de Jaltest Link.
  4. Machine aan: Zet de machine aan met de sleutelschakelaar.
  5. Uitlezen: Kies in Jaltest MHE de Curtis-module en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de controller, niet het merk van de machine. De kabel past op elke elektrisch aangedreven machine met een Curtis-vermogensmodule met de 4-pins diagnoseaansluiting in het zwarte vergrendelhuis. Welke stekker er op uw controller zit, controleert u ter plekke.

Curtis:

  • Series in de Jaltest-dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
  • Toepassing: Elektrische heftrucks, magazijntrucks en hoogwerkers.

Verschil met de JDC566.9

De JDC569.9 en de JDC566.9 hebben aan beide uiteinden dezelfde aansluitingen; wat ertussen zit, verschilt.

  • JDC569.9: Dichtgelast kastje met elektronica in de streng, markering 12/24 V ONLY, connector in een zwart vergrendelhuis.
  • JDC566.9: Passieve verloopkabel van 30 cm met een losse witte 4-pins connector.
💡
Goed om te weten: De 4-pins aansluiting hoort bij de Curtis-controller en zit in het elektrisch compartiment van de machine. Van deze aansluiting bestaan twee kabeluitvoeringen: Deze JDC569.9 met het kastje in de streng en de connector in een zwart vergrendelhuis, en de passieve JDC566.9 met een losse witte connector. Vergelijk de vorm met de aansluiting op uw controller.

Verpakkingsinhoud

  • 1x Jaltest (JDC569.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Caractéristiques techniques

Général

Le fabricant du câble. Les câbles Jaltest fonctionnent avec les appareils de diagnostic Jaltest.Marque
Jaltest (Cojali)
Le type de câble. Un câble de diagnostic se branche sur la prise diagnostic, un câble de mesure permet de mesurer un composant isolé.Type de câble
Câble adaptateur
Le logiciel Jaltest auquel le câble est associé. Vous avez besoin d'une licence pour ce module afin d'utiliser le câble.Module logiciel Jaltest
  • MHE manutention interne
Les types de véhicules ou d'engins auxquels le câble est destiné. Vous voyez ainsi rapidement s'il convient à votre activité d'atelier.Types de véhicules
  • Engin de levage

Connexions

Le connecteur côté appareil de diagnostic. Il doit correspondre à votre interface ou à votre câble de diagnostic.Connecteur côté interface
DB26 26 broches
Le connecteur côté véhicule, moteur ou engin. Il doit correspondre à la prise diagnostic ou au composant.Connecteur côté véhicule
Curtis à 4 broches

Fonctions de diagnostic

Indique si vous pouvez non seulement lire mais aussi effacer les codes défaut. Certains systèmes ne permettent que la lecture.Effacement des codes défaut
Indique si vous pouvez afficher les valeurs actuelles des capteurs pendant que le véhicule tourne. Utile pour localiser une panne.Valeurs mesurées en direct

Utilisation

Numéro de référence
JDC569.9
Calculateurs
Module de puissance
Requis pour l'utilisation
Jaltest Link et une licence logicielle valide

Autres caractéristiques

Toepassing
Curtis-vermogensmodules (Power module CPM)
Lengte
Niet opgegeven
Regeleenheden
Power module (CPM), Curtis-series 1212, 1220, 1228, 1230, 1232, 1236 en 1243
