Jaltest AGV (Agricole) Appareil de diagnostic

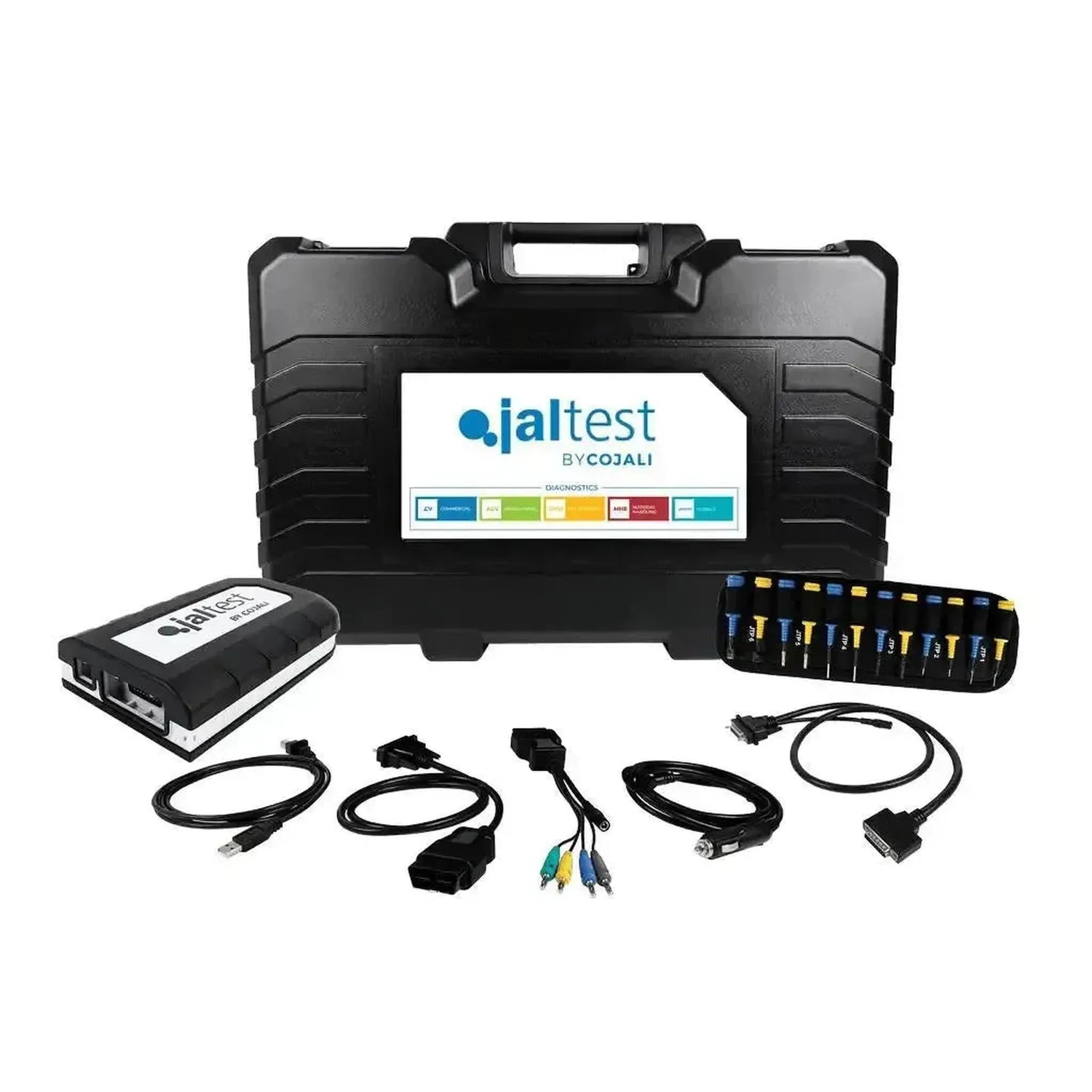

Contenu de l'emballage

La mallette contient le matériel qui établit la connexion, ainsi que les droits logiciels qui déverrouillent le module AGV. Le matériel est identique à celui de l'ensemble séparé 70001060 ; la différence entre les quatre lecteurs réside dans le module logiciel, non dans la mallette. Voici pour chaque élément sa description et son numéro de référence.

Matériel

• Jaltest Link V9 (70001015) : L'interface de diagnostic que vous raccordez au connecteur de diagnostic de la machine, avec DB26 26 broches pour le câble et USB-C pour l'ordinateur.
• Kit multiprise AGV (70002002) : La version agricole du kit multiprise : Vingt multiprises JTP01 à JTP10, chacune en deux couleurs, le câble de raccordement JTP101 et trois câbles d'alimentation — JDC10AM2 avec pinces de batterie, JDC20AM2 pour l'allume-cigare et JDC30AM2 avec le connecteur rond à trois broches pour machines agricoles.
• Câble OBD, 16 broches (JDC213.9) : Le câble standard pour le connecteur de diagnostic classique.
• Câble USB-C (JDC107.9B) : La connexion entre la Link et votre ordinateur portable.
• Câble de rallonge de 100 cm (JDC100) : Avec une fiche DB26 26 broches, le connecteur large sur la Link elle-même.
• Malette (70003015) : L'exécution compacte, 505 x 381 x 146 mm.

Logiciel

• Logiciel (29751) : L'acquisition unique qui déverrouille le module AGV.
• Activation de la licence, douze mois (73501007) : Le droit d'utilisation pour la première année.
• INFO Online AGV (29475) : La documentation technique du logiciel. Incluse, ne peut pas être achetée séparément et est gratuite jusqu'en 2026.
• Jaltest GRP : Le logiciel d'atelier de Cojali pour les clients, les machines et les rapports.

Un ordinateur portable et les câbles spécifiques à chaque marque ne sont pas inclus. Voir Câbles et ordinateur plus loin sur cette page.

Pour quels engins et systèmes

Jaltest AGV couvre trois groupes — tracteurs, moissonneuses-batteuses et équipements — ainsi que les machines qui communiquent selon la norme ISOBUS. Une marque dans la liste signifie qu'il y a une couverture, non que chaque modèle et année de fabrication est entièrement supporté. La répartition par continent se base sur le pays d'origine de la marque, non sur son propriétaire actuel.

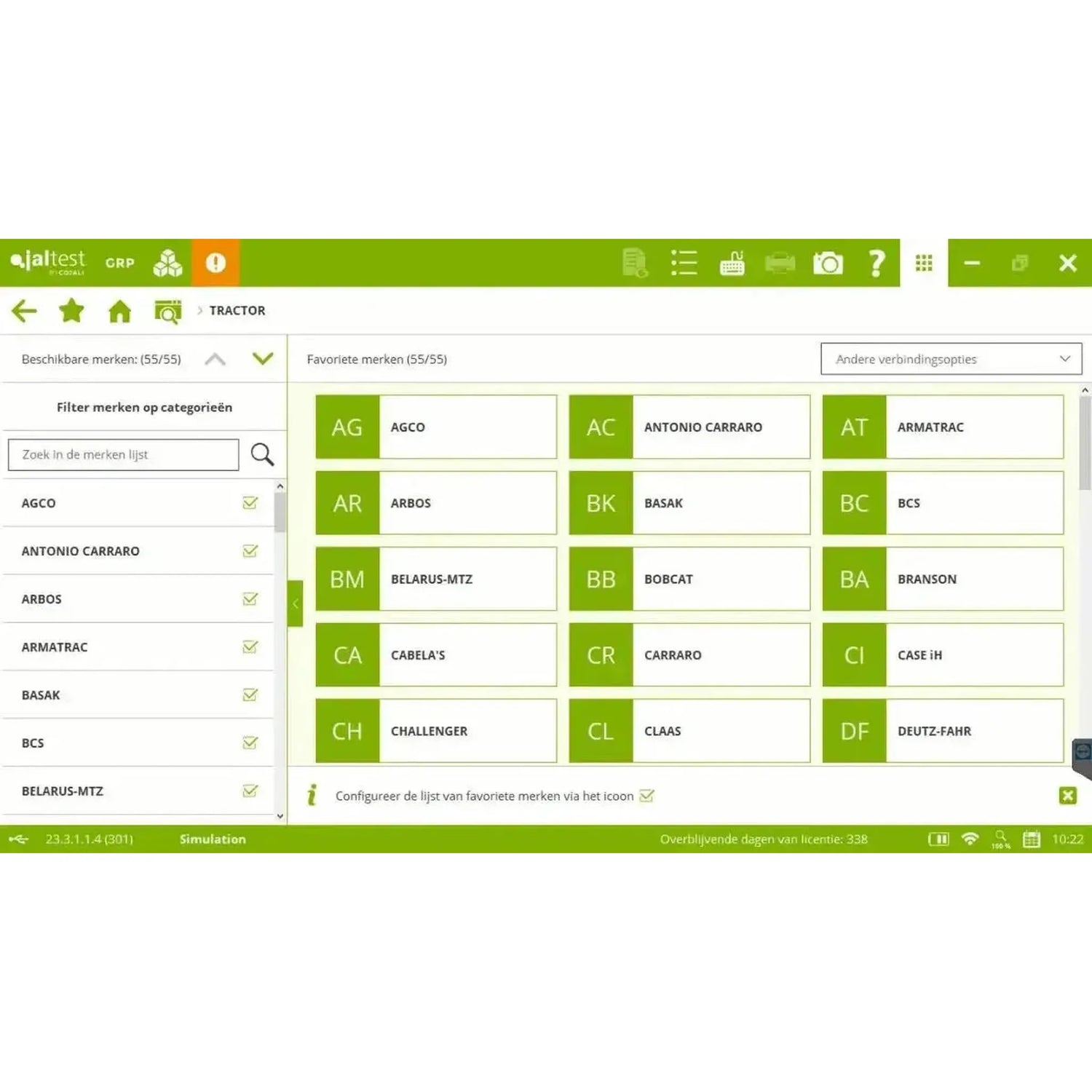

Tracteurs

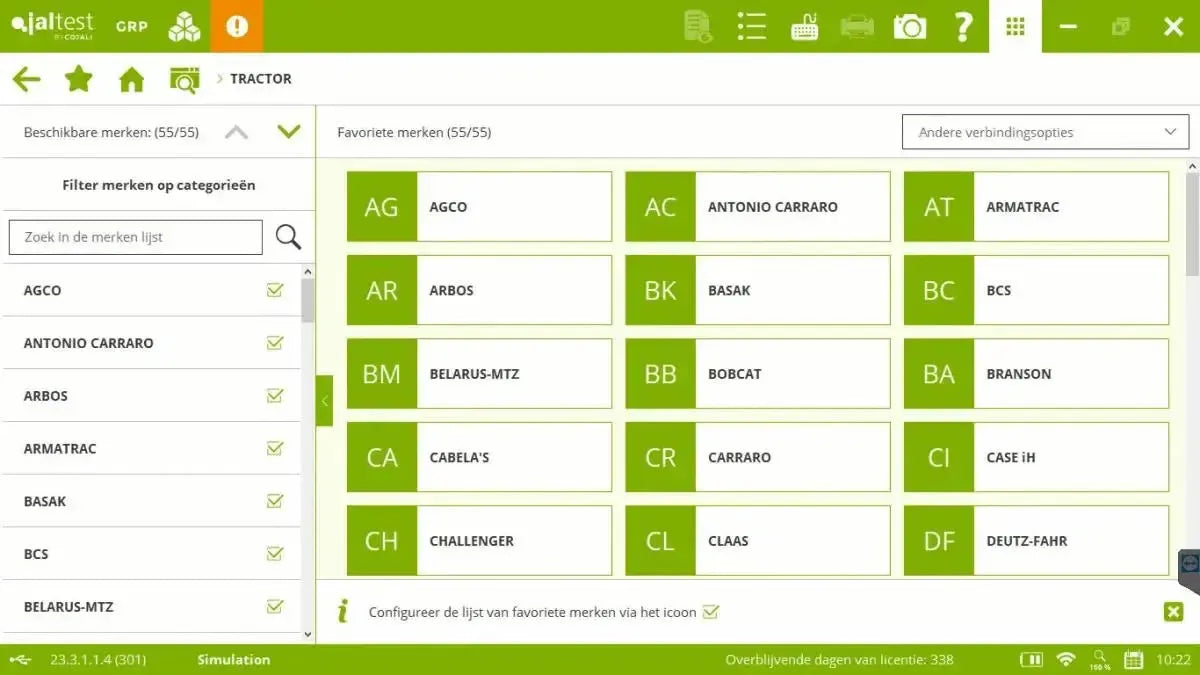

Marques réputées parmi les tracteurs couverts par Jaltest AGV : AGCO, Antonio Carraro, Arbos, Case IH, Challenger, Claas, Deutz-Fahr, Fendt, Ferrari, Goldoni, Hürlimann, Iseki, JCB, John Deere, Kubota, Lamborghini, Landini, Lindner, Massey Ferguson, McCormick, Mercedes-Benz, New Holland, Pasquali, Reform, Same, Solis, Steyr, Valtra, Yanmar et Zetor.

Les 59 marques de tracteurs, réparties par continent :

Machines de récolte

Marques réputées parmi les moissonneuses-batteuses couvertes par Jaltest AGV : Agrifac, AVR, Case IH, Caterpillar, Challenger, Claas, Deutz-Fahr, Dewulf, Fendt, Franz Kleine, Grimme, Holmer, John Deere, Krone, Kubota, Laverda, Massey Ferguson, New Holland, Ploeger, Ropa, Sampo Rosenlew, Valtra et Vervaet.

Les 45 marques de moissonneuses-batteuses, réparties par continent :

Équipements, traînés et automoteurs

Marques réputées parmi les équipements couverts par Jaltest AGV : Aebi, Agrifac, Amazone, Case IH, Challenger, Energreen, Faresin, Fendt, Holmer, Horsch, John Deere, Krone, Kuhn, Kverneland, Lindner, New Holland, Ploeger, Reform, Strautmann, Trioliet, Vervaet et Vredo.

Les 62 marques d'équipements, réparties par continent :

Européen inclut le Royaume-Uni, la Turquie et la Russie. Chinois est distinct d'Asiatique, qui comprend le Japon, la Corée du Sud, l'Inde et Taïwan. Sous Autres figurent les marques d'Australie et d'Afrique ainsi que quelques noms dont l'origine n'a pas pu être déterminée.

Les systèmes de la machine

• Entraînement : Moteur, transmission et boîte de vitesses.
• Hydraulique : Les systèmes hydrauliques de la machine.
• Électronique : Ordinateur central, modules électroniques, passerelle et tableau de bord.
• Confort et carrosserie : Climatisation, éclairage, audio et antidémarrage.
• Freins : Les systèmes de freinage auxiliaire.

Ce que vous pouvez faire

Avec le module AGV, vous lisez les unités de commande de la machine, suivez les valeurs mesurées en direct et pilotez les composants. Il inclut également une documentation technique avec des recherches de pannes, des schémas et des données d'entretien pour le système sur lequel vous travaillez.

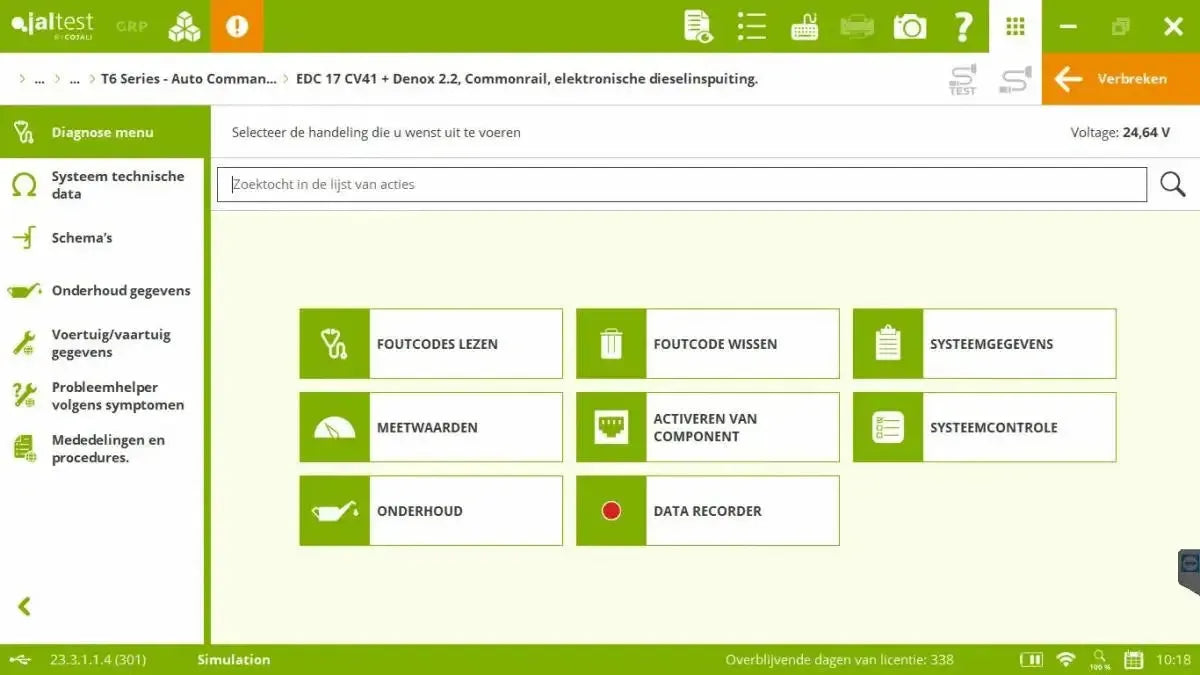

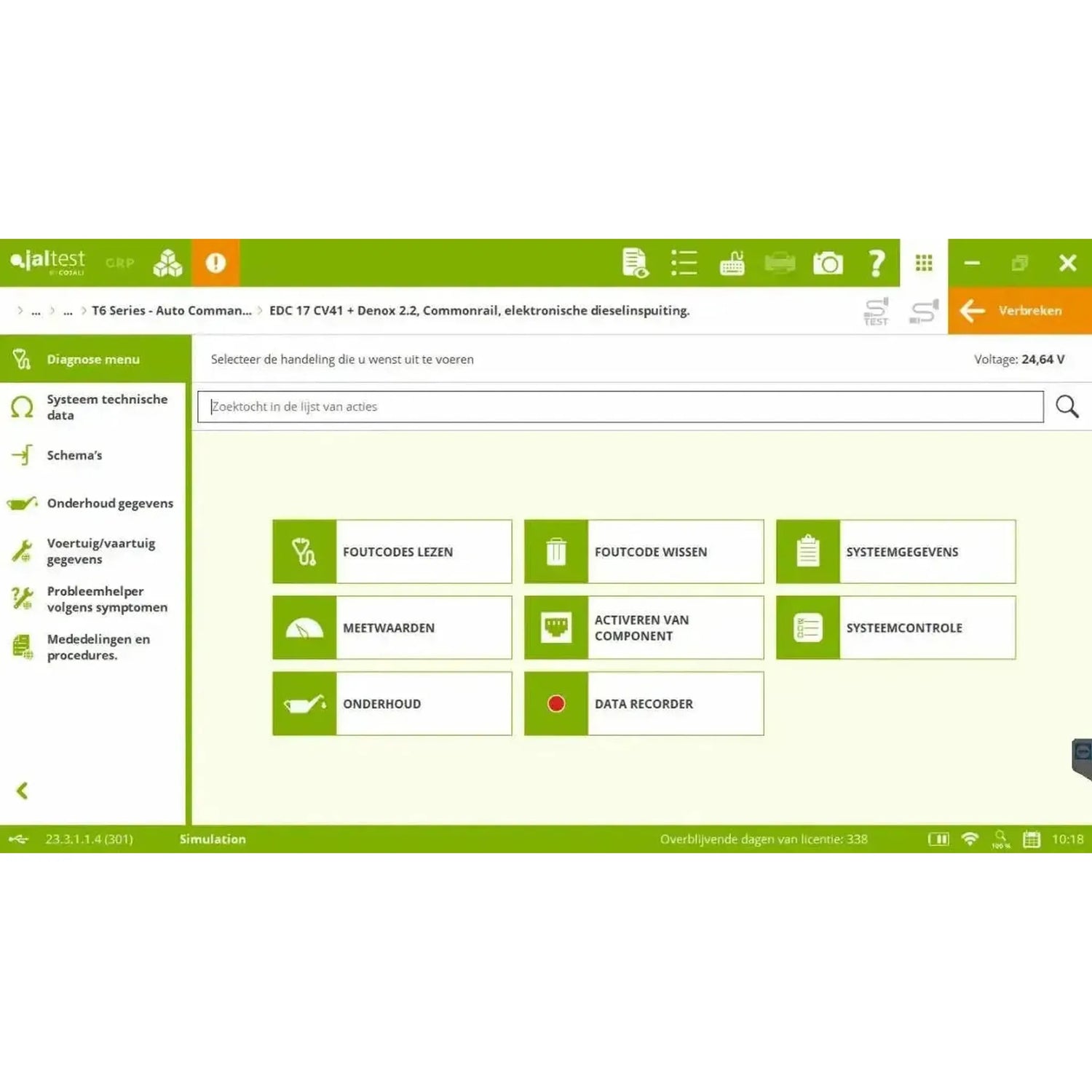

Diagnostic et service

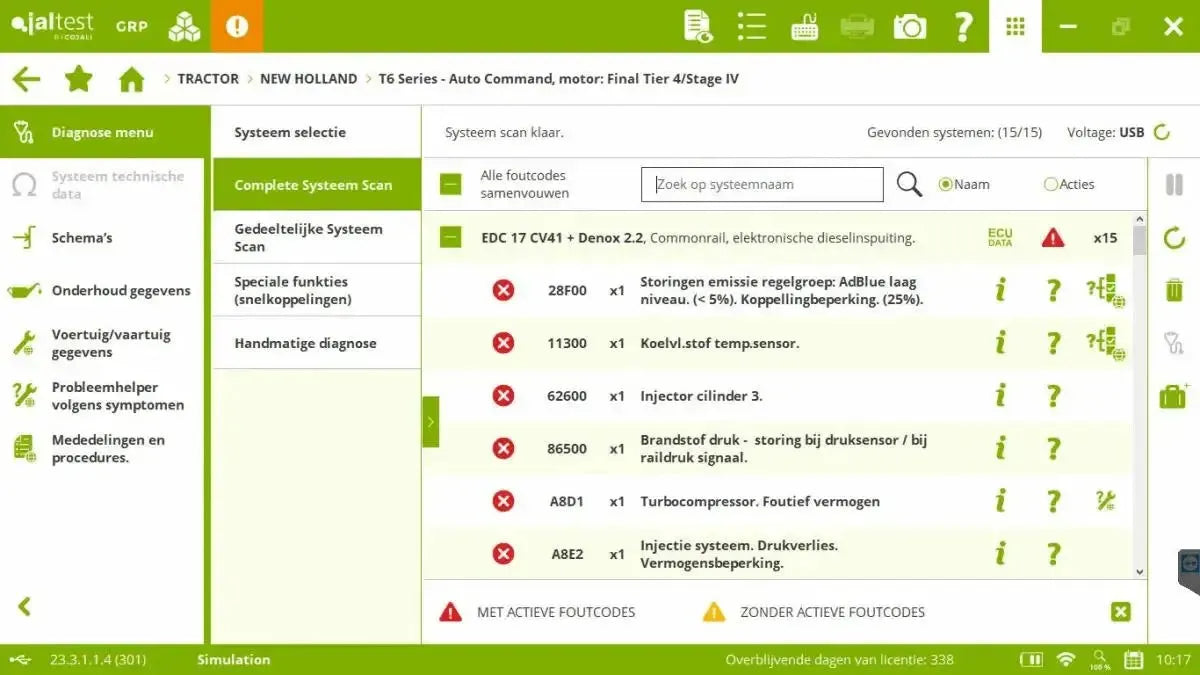

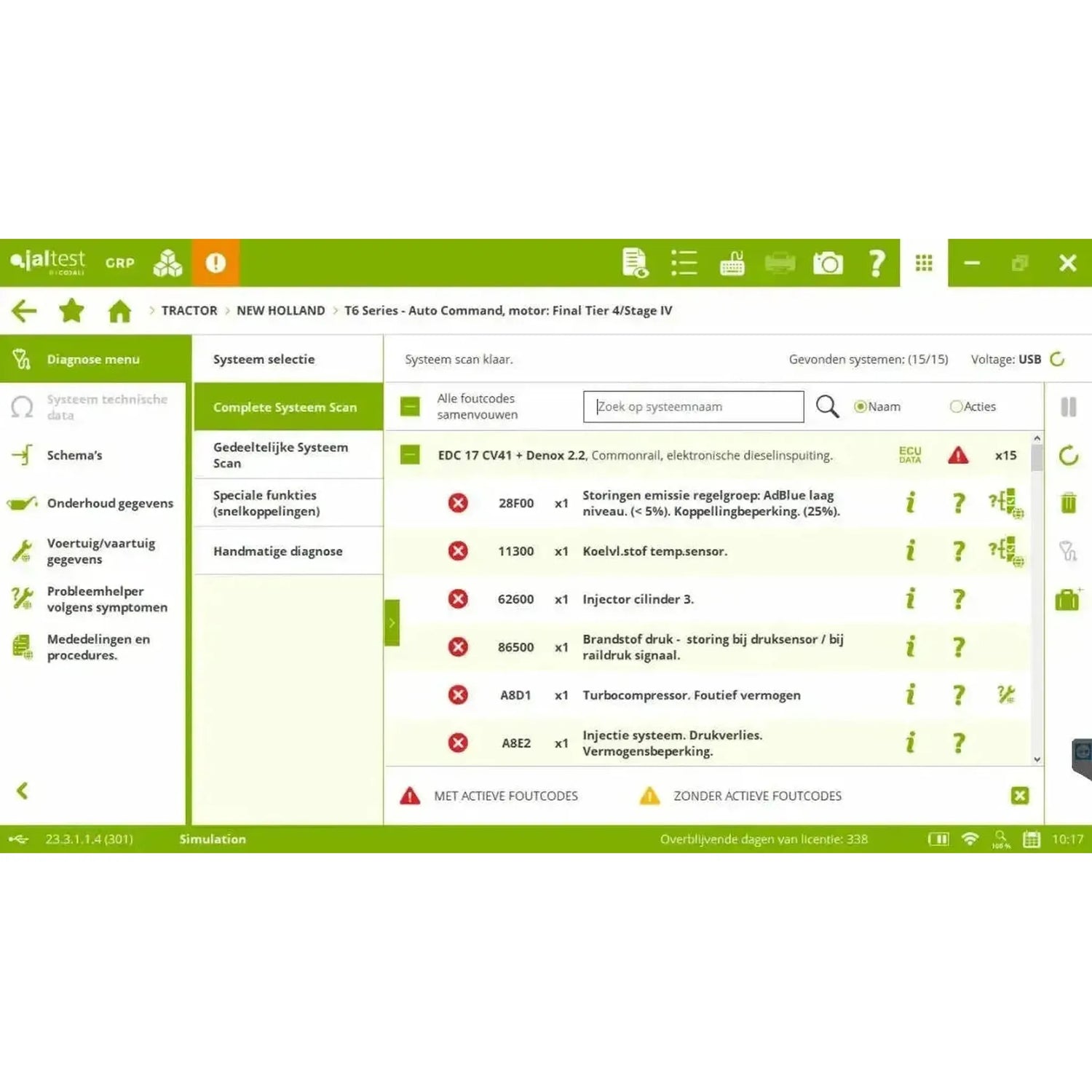

• Lecture des codes défaut : La mémoire des défauts de l'unité de commande, avec un guide de diagnostic par code défaut.
• Valeurs mesurées : Les valeurs des capteurs connectés, à suivre en direct.

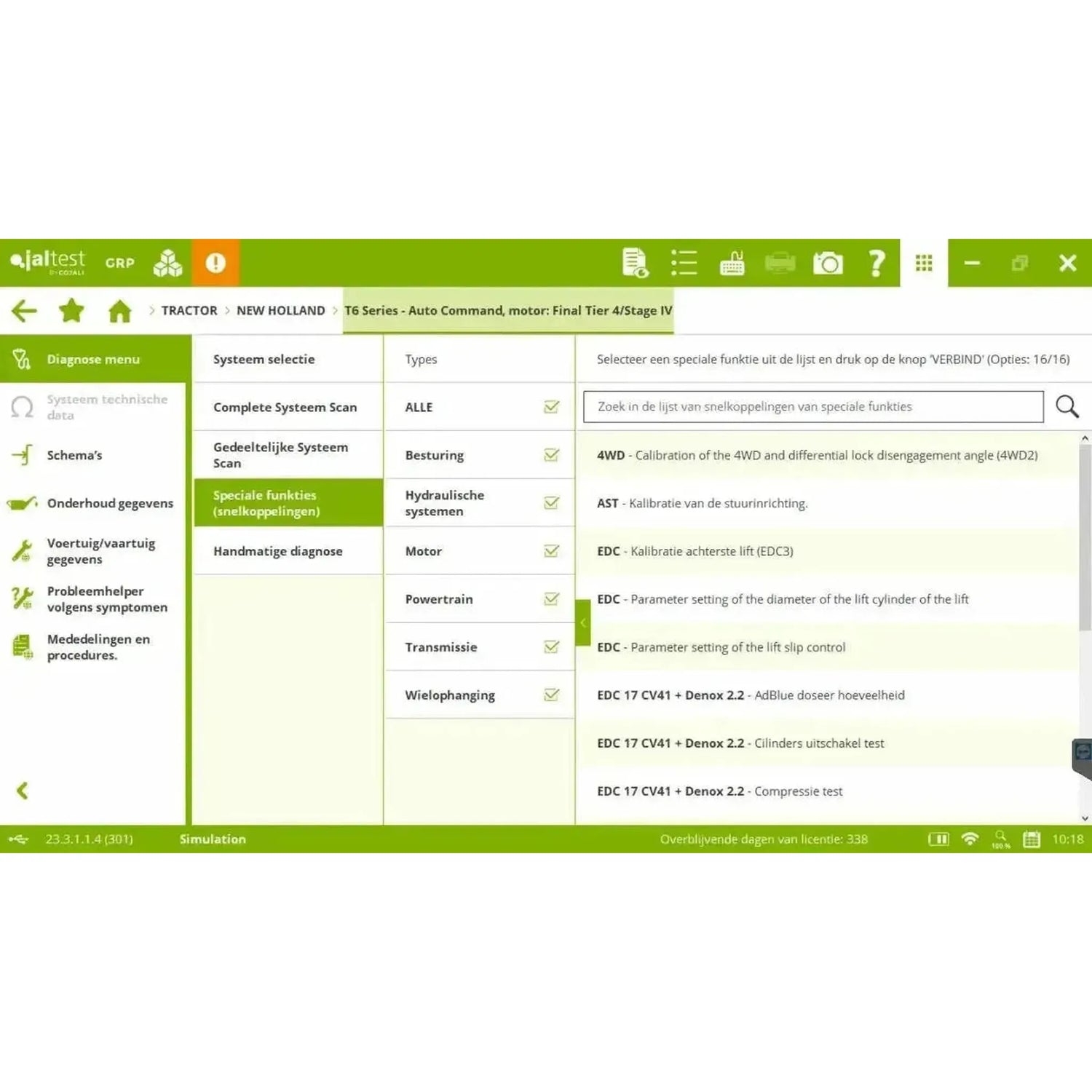

• Pilotage de composants : Entre autres activer le ventilateur, désactiver les cylindres, effectuer un test de compression et vérifier le fonctionnement des mécanismes.
• Données ECU : Numéro de série, version logicielle et autres données de l'unité de commande.

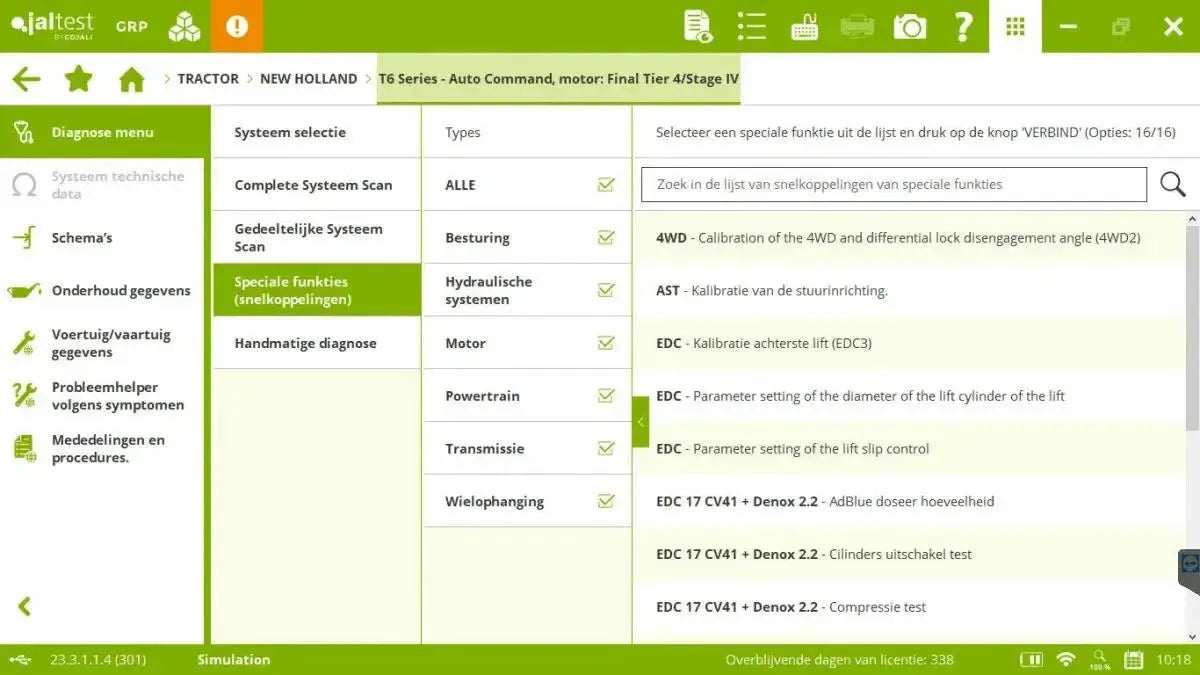

• Paramètres et calibrages : Configurer les unités de commande et régler les systèmes.
• Compteurs d'entretien : Réinitialiser après un entretien.

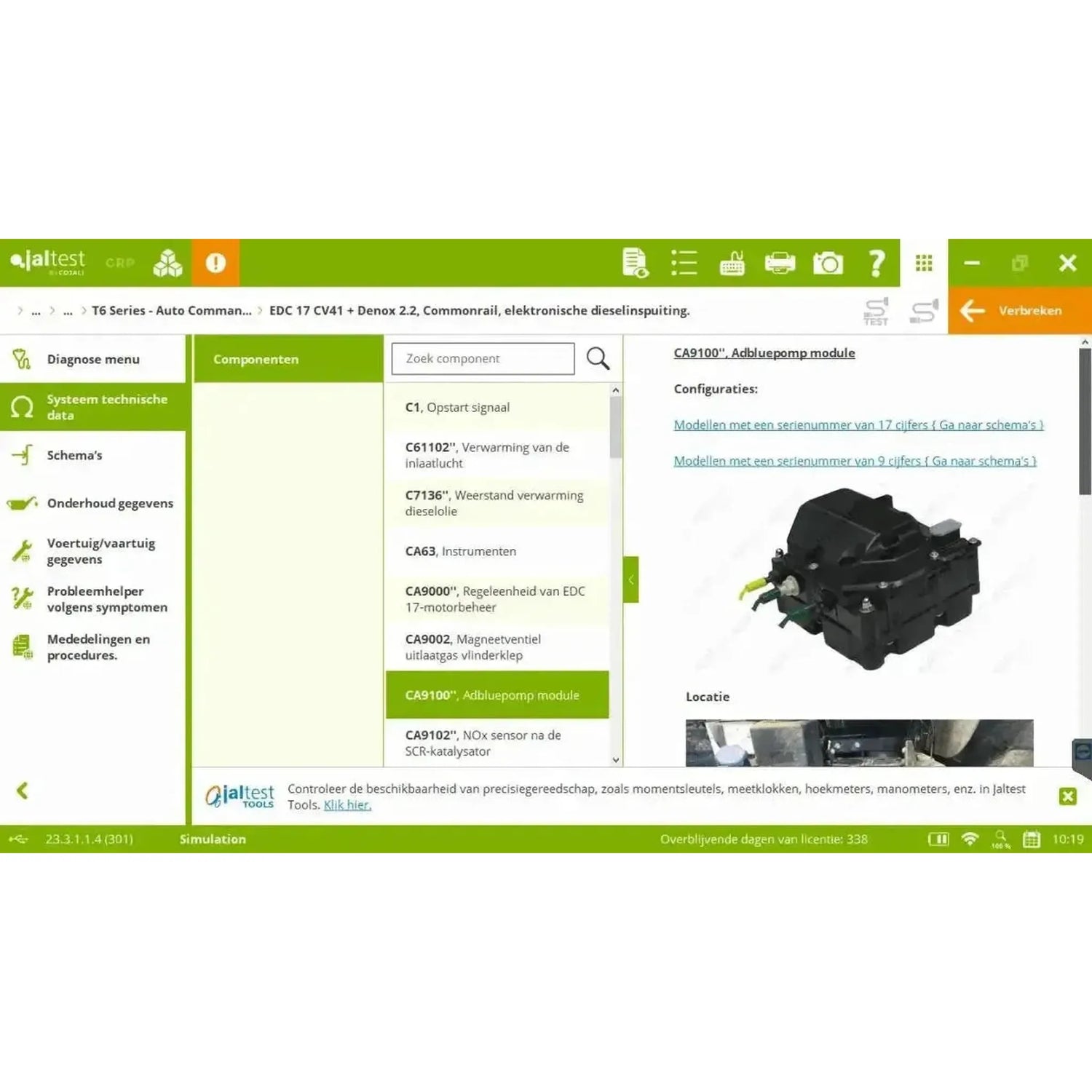

Informations techniques incluses

• Recherche de pannes : Par code défaut et par symptôme.

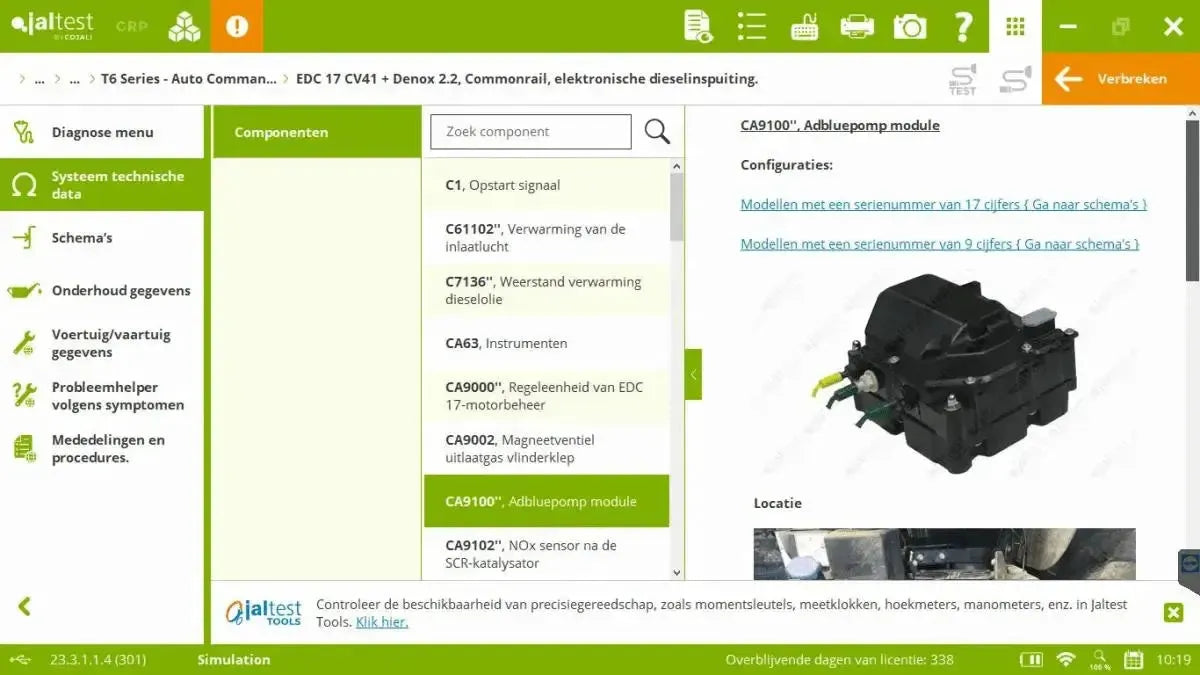

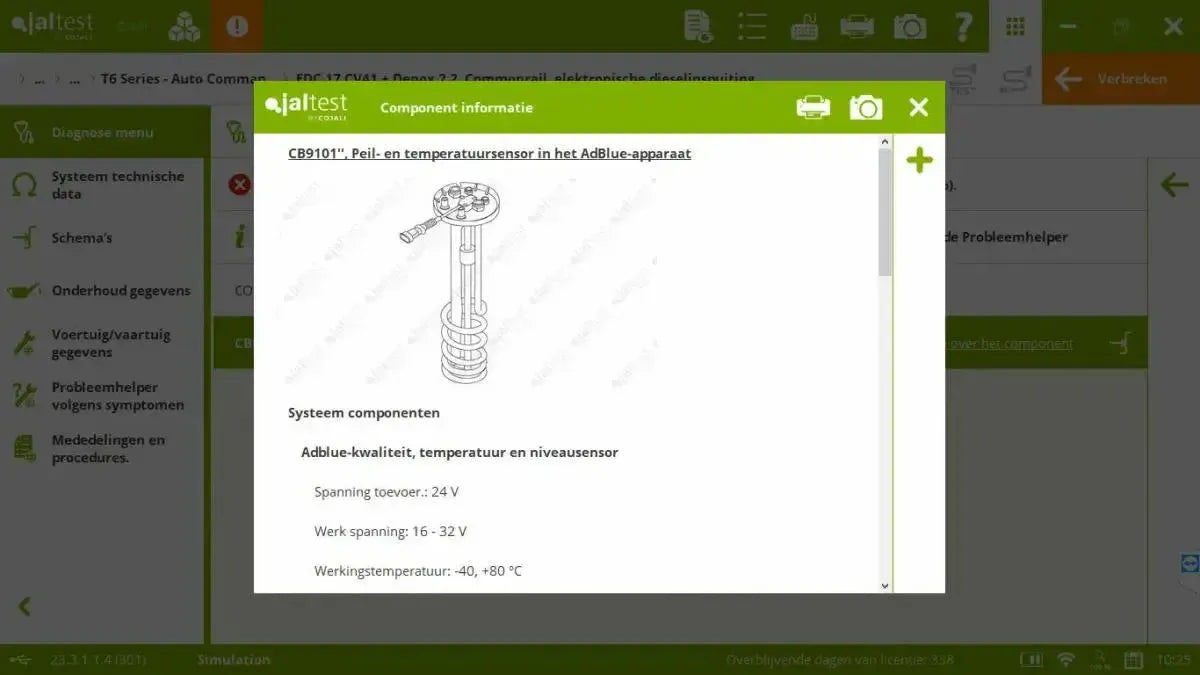

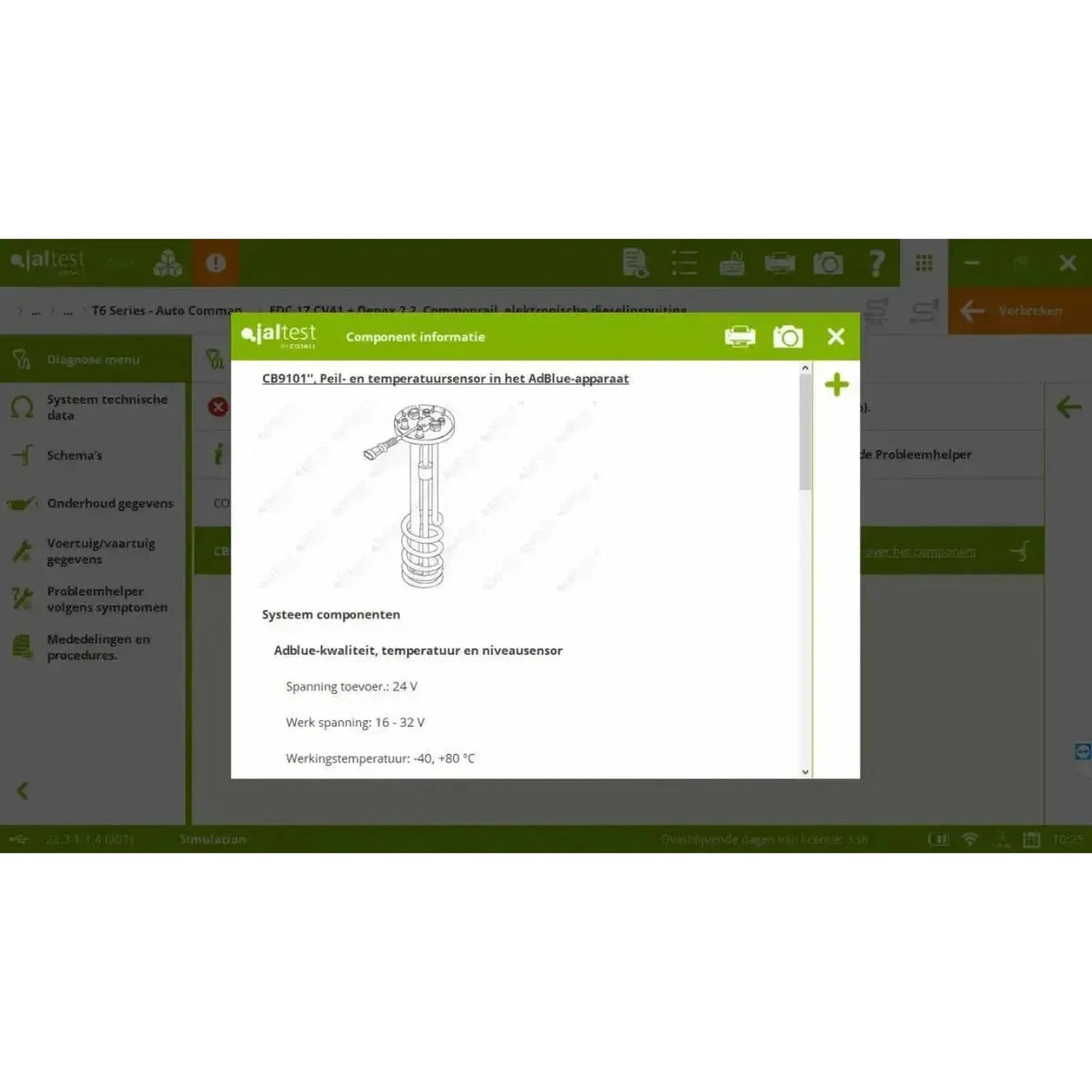

• Spécifications techniques : Du système et de la machine.

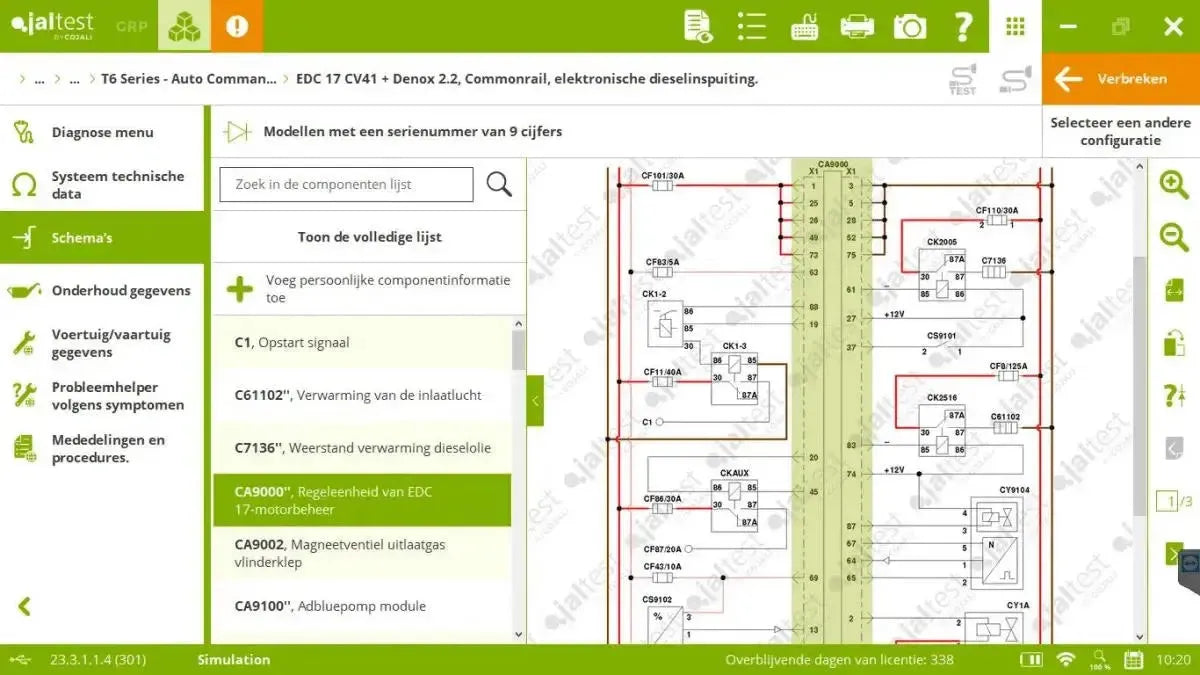

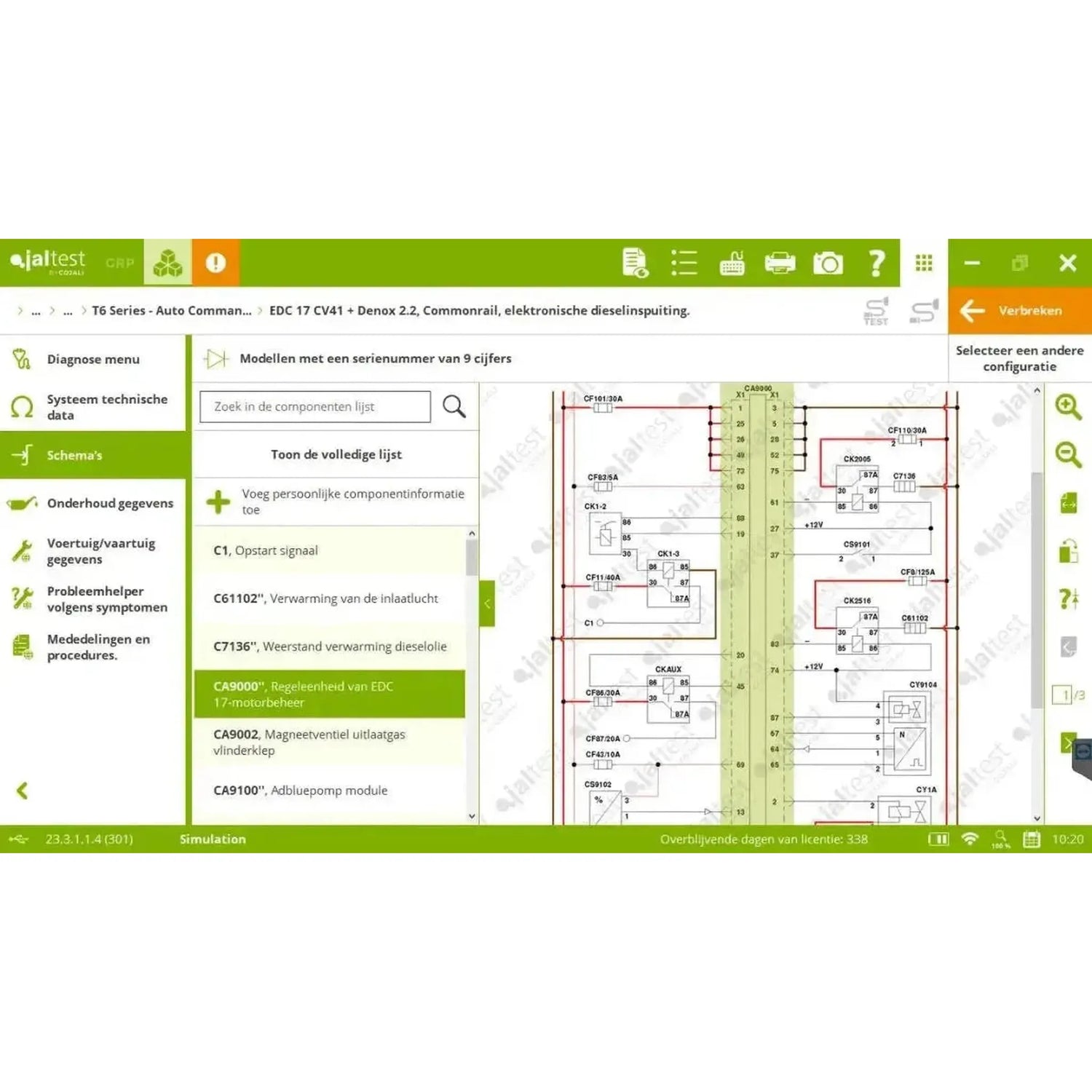

• Schémas : Les schémas électriques du système.
• Données d'entretien : Les données d'entretien de la machine.
• Procédures : Procédures de libération et modes opératoires.
• Diagnostic manuel : Recherche sans que le système ne signale de défaut.

La différence avec le mode expert

Le diagnostic courant consiste à lire, mesurer et piloter. En mode expert, vous modifiez en outre les paramètres dans les unités de commande : l'étalonnage des capteurs et des actionneurs, le réglage des paramètres de fonctionnement et la régénération du filtre à particules. Ce mode est inclus.

Câbles et ordinateur

La mallette contient le câble OBD 16 broches pour la connexion standard. Si la machine possède un connecteur propriétaire, un câble séparé est fourni pour celui-ci ; dans l'agriculture, aucune connexion OBD standardisée n'a jamais été rendue obligatoire, ces connecteurs restent donc en usage sur les nouvelles machines. Le logiciel lui-même s'exécute sur un PC Windows.

• Jeu de câbles agricoles (70002003) : Câbles pour moteurs Deutz, Cat et Perkins, Fendt, commutateur du groupe CNH, Deutz-Fahr avec Same et Lamborghini, Massey Ferguson, Landini, Kubota, et connecteur Deutsch 9 broches vert.
• Câbles individuels : Disponibles également à l'unité si vous n'avez qu'une seule marque dans l'atelier.
• Ordinateur : Le logiciel s'exécute sous Windows. Cojali fournit le Jaltest Rugged PC et le A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble approprié pour votre machine est déterminé par la connexion de diagnostic de la machine et non par la marque sur le capot moteur. Vérifiez le connecteur sur la machine elle-même avant de commander : s'il s'agit de la connexion OBD2 16 broches, le JDC213.9 fourni suffit ; s'il s'agit d'un connecteur propriétaire, le câble correspondant se trouve dans le jeu de câbles agricoles.

Licence et renouvellement

La licence logicielle s'étend sur douze mois à partir de l'activation et est ensuite renouvelée annuellement avec la licence de mise à jour (29764). Tant que la licence est valide, vous recevez toutes les nouvelles versions du logiciel et conservez l'accès aux informations techniques.

• Renouvellement : Annuellement, avec la licence de mise à jour (29764), pour une période de douze mois à chaque fois.
• Durée de validité : Douze mois à partir de l'activation.
• Installations : Cinq ordinateurs maximum. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement : À l'activation, après chaque nouvelle version du logiciel, et tous les six mois par la suite.
• Acheter un module ultérieurement : Un module acheté après coup s'aligne sur votre licence en cours ; vous payez au prorata.
• Ne pas renouveler : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques expire. Cojali supporte une licence expirée pendant encore un an.

Extensions optionnelles

En plus du module AGV, il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais élargissent la documentation, le support ou les outils. Voici ce qui est disponible pour l'agriculture.

• Jaltest INFO Web AGV : La même documentation via une plateforme web, au mois ou à l'année.
• Jaltest ATS : Un an d'accès au service d'assistance technique en anglais de Cojali. Se renouvelle automatiquement ; peut être résilié par écrit jusqu'à trente jours avant la date d'expiration.
• Jaltest Central Services : Actions réalisées pour vous par les spécialistes de Cojali, par intervention.
• Jaltest ISOBUS : La gamme de produits dédiée à la compatibilité ISOBUS des équipements, avec matériel propriétaire (85002007) et licence (85104010).
• Outils Jaltest : Notamment le kit de nettoyage AdBlue pour l'agriculture, les travaux de levage et le transport interne.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit multibroches Jaltest AGV (70002002)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 26 broches DB26 – 16 broches OBD2 | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100) | Câble rallonge Link V9 26 broches DB26 (100 cm) | Interface
• 1x Jaltest (70003015) | Coffre compact rigide
• 1x Jaltest (29751) | AGV (Agricole) | Activation du logiciel
• 1x Jaltest (73501007) | AGV (Agricole) | Licence logicielle
• 1x Jaltest INFO Online AGV (29475)
