Jaltest (JDC616A) | Câble adaptateur Suzuki 4 broches OBD – 16 broches OBD2 | Bateau à moteur

Name: Jaltest (JDC616A) | Câble adaptateur Suzuki 4 broches OBD – 16 broches OBD2 | Bateau à moteur
Brand: Jaltest
SKU: JDC616A
Price: 69.95 EUR
Availability: InStock

€69,95 TTC

€57,81 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

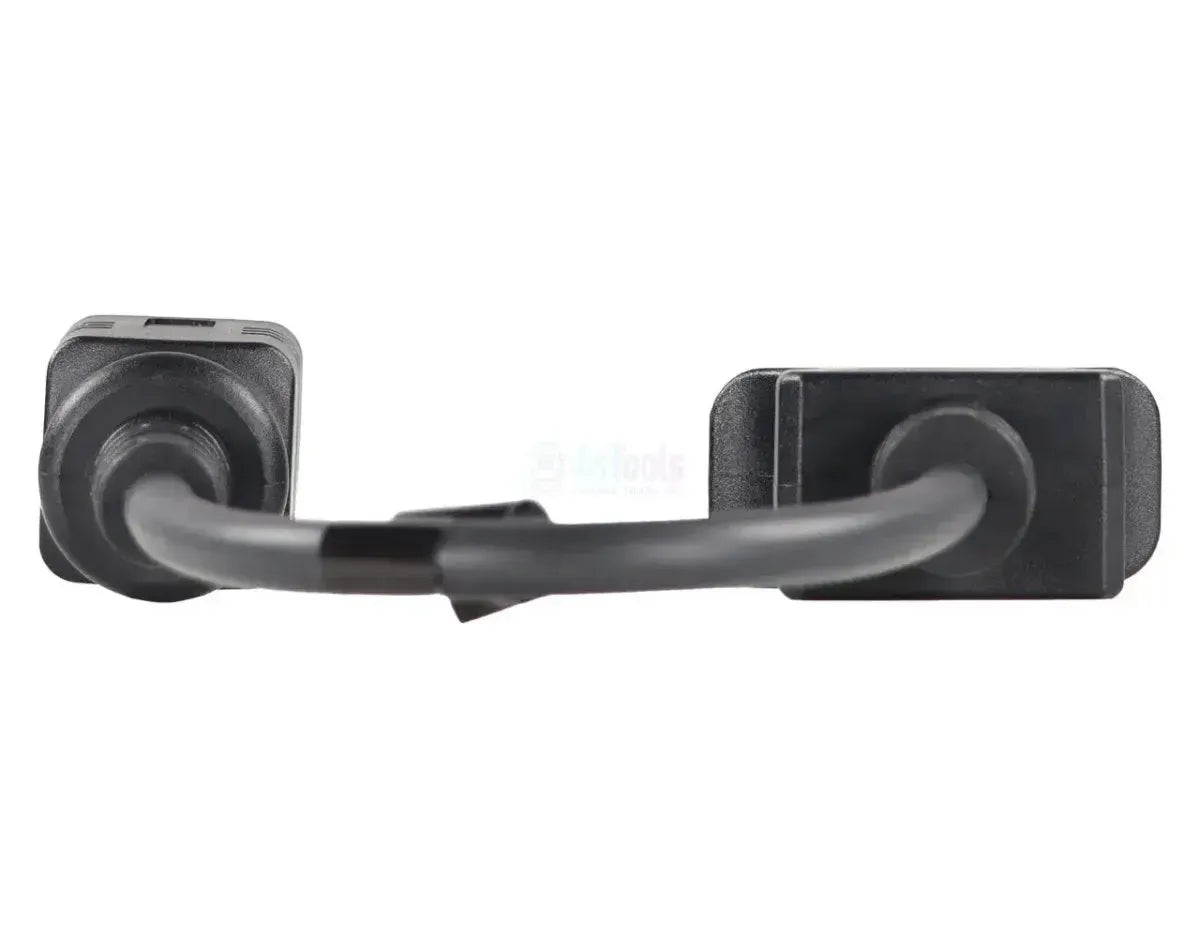

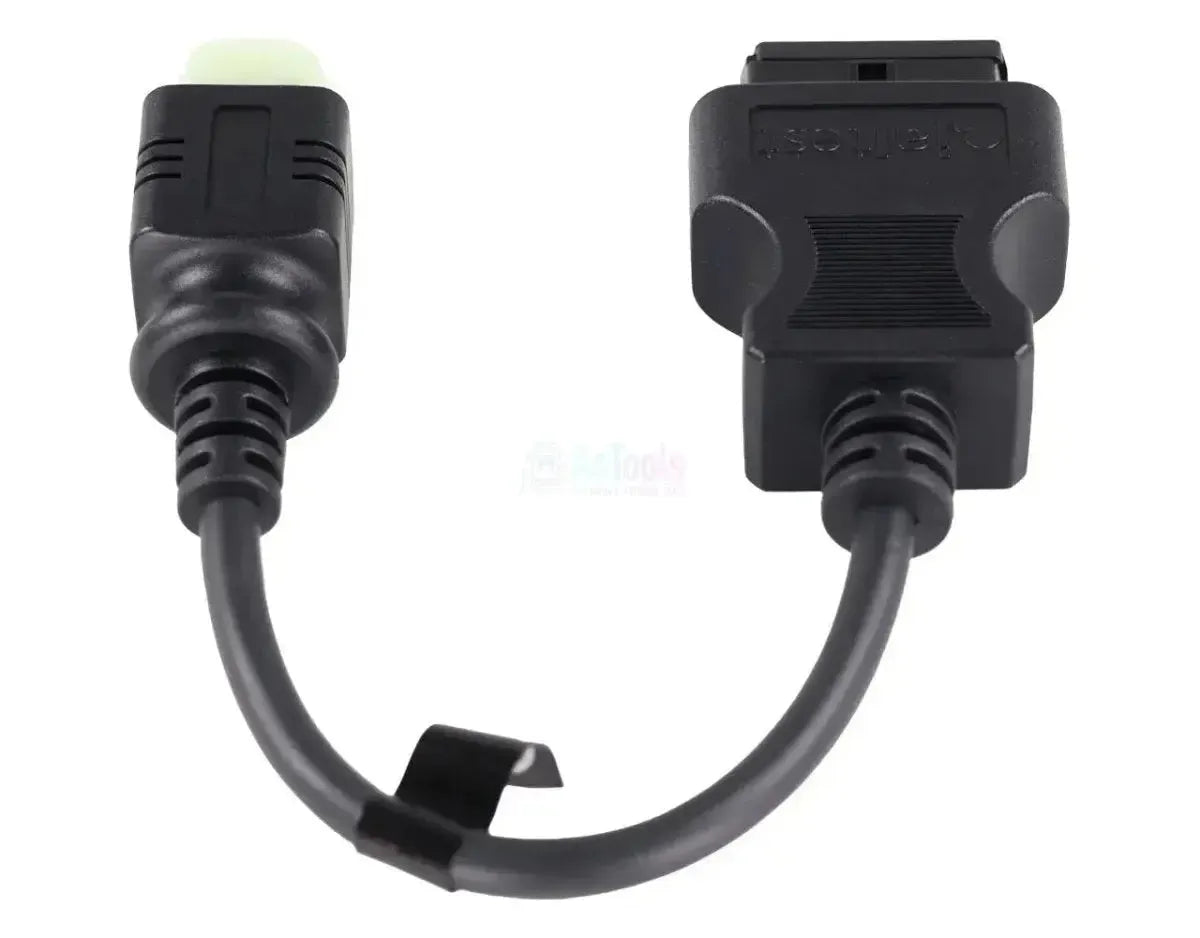

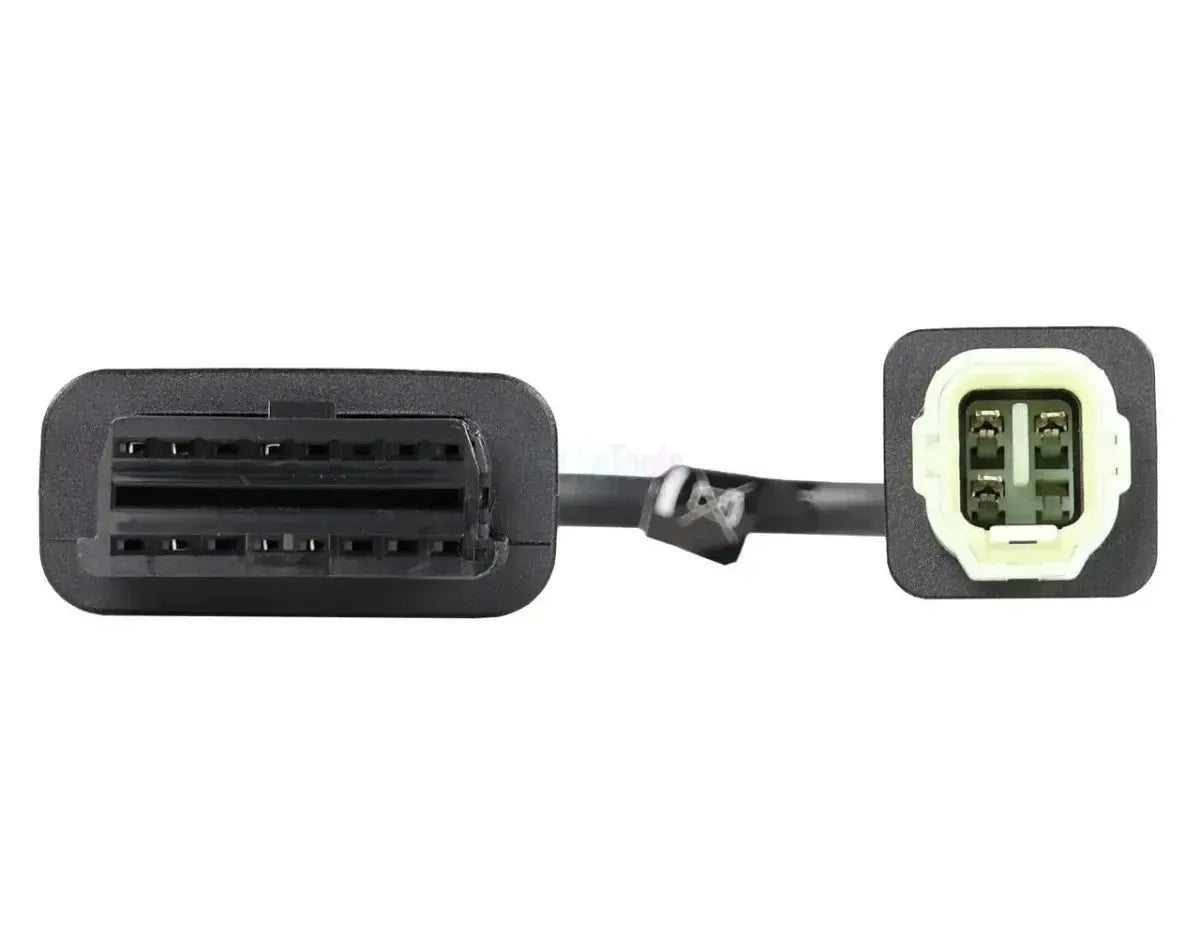

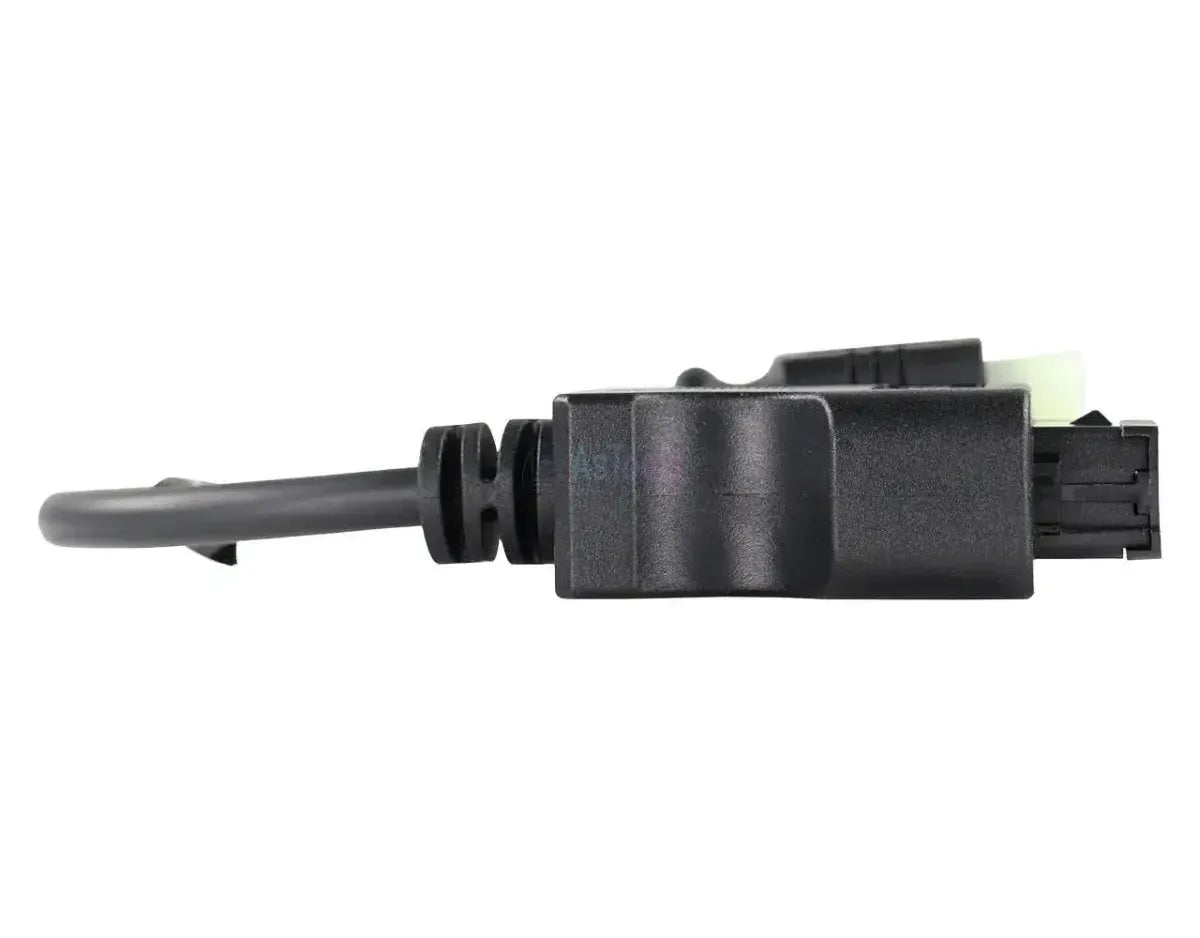

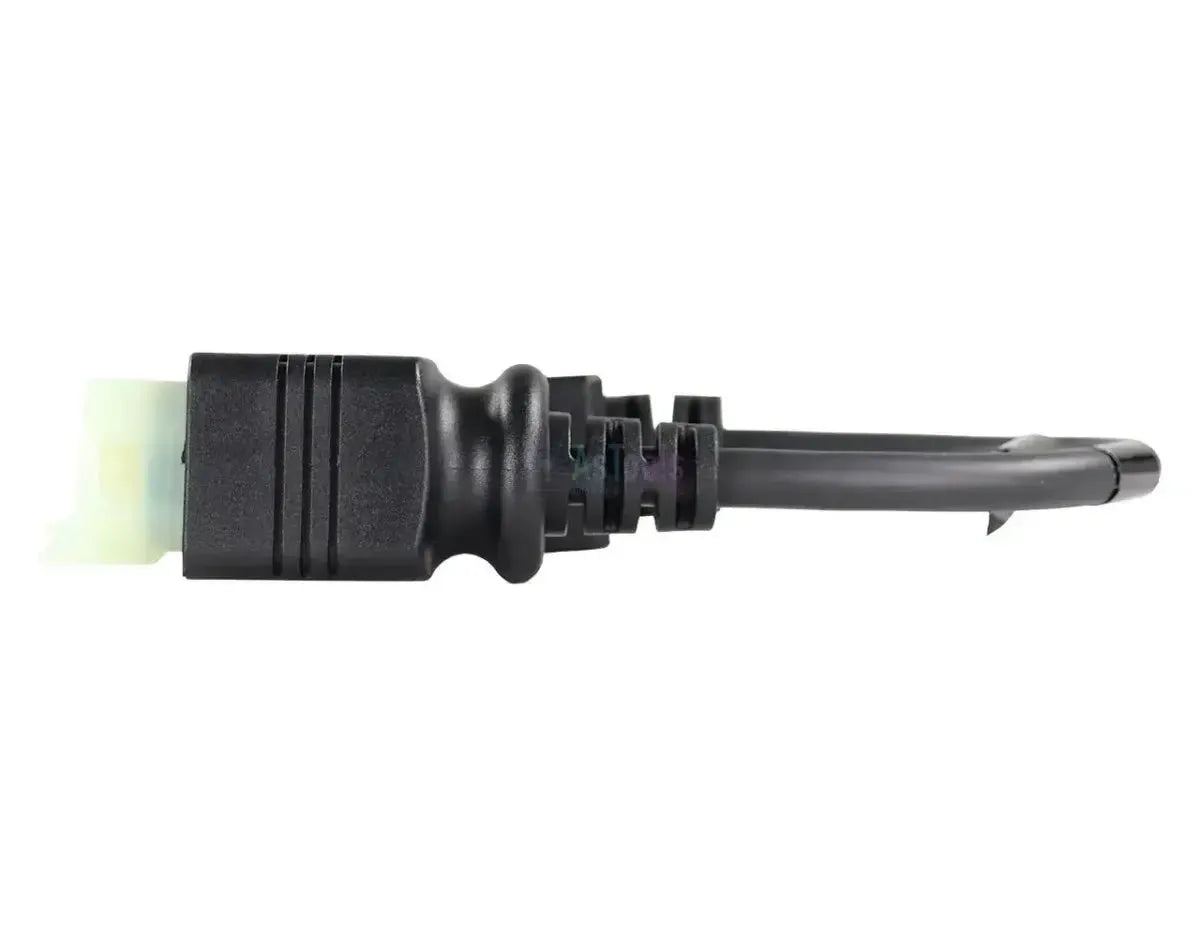

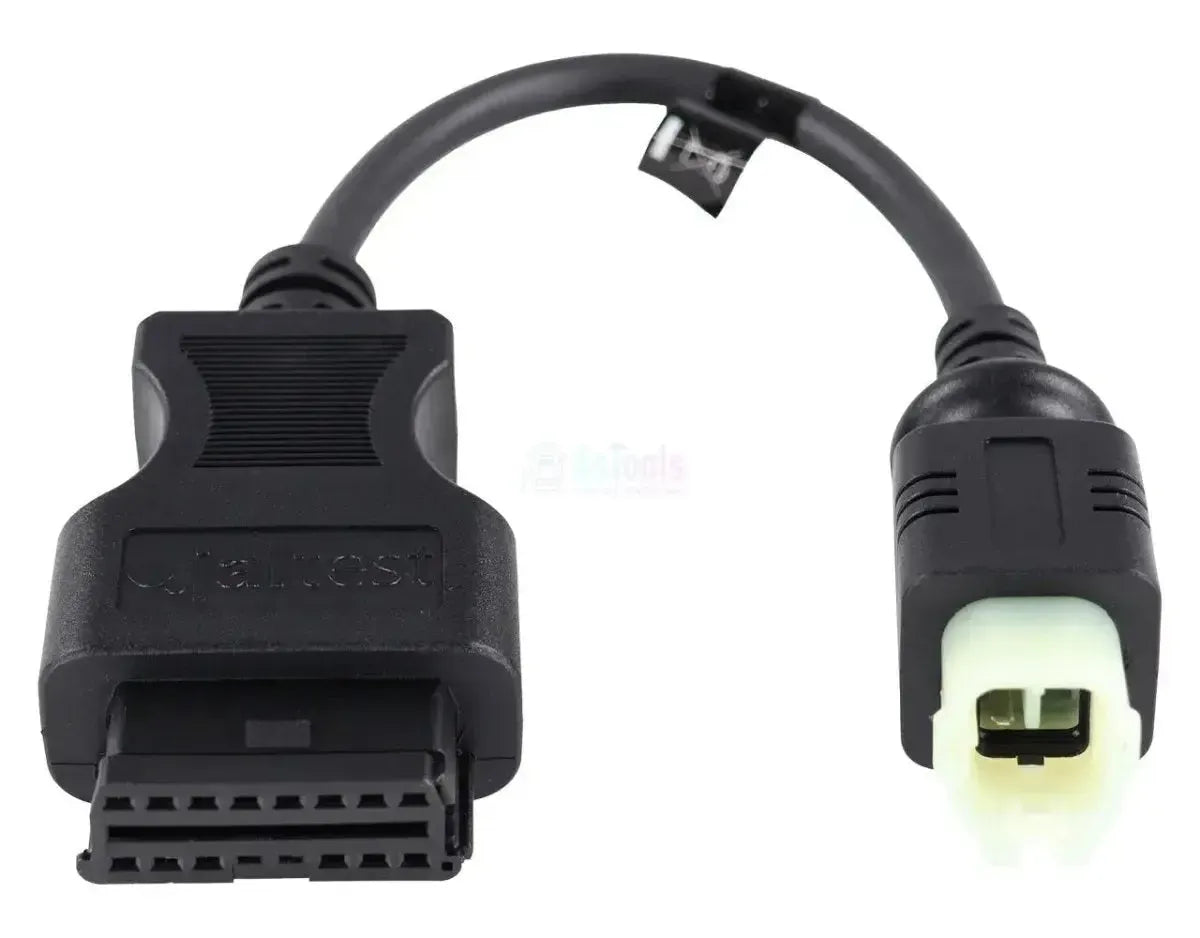

Le Jaltest JDC616A est l'adaptateur entre le 4 broches connexion de Suzuki-moteurs hors-bord et la norme 16 broches OBD2-interface de Jaltest Link. Le connecteur 4 broches se trouve côté moteur, tandis que le connecteur OBD2 16 broches se situe côté interface. La prise de diagnostic est localisée dans le compartiment moteur, sur ou à proximité du moteur ; sur la série DF, Suzuki utilise également une prise de diagnostic 8 broches.

Le câble ouvre la ligne de diagnostic vers les unités de commande du Série DF: Le ECM, le module de commande moteur, et le BCM, le module de commande des manettes des gaz et de changement de vitesse. L'ECM affiche la liste complète des fonctions, jusqu'à la commande des composants, les paramètres, l'étalonnage, la réinitialisation et la procédure manuelle ; le BCM se limite aux codes de défaut, aux valeurs mesurées, aux données de l'ECU et à l'étalonnage. Le câble relève de Jaltest Marine.

AVANTAGES

✔Sur le ECM figure la liste complète des fonctionnalités : codes d'erreur, valeurs de mesure, commande de composants, paramètres, étalonnage et réinitialisation.

✔Atteint également en plus de la gestion moteur BCM, le module de commande des manettes des gaz et de changement de vitesse.

✔Chez Suzuki, on trouve également le procédure manuelle (Manual Process) dans le boîtier de commande moteur.

✔Conçu pour le connecteur 4 broches des moteurs hors-bord Suzuki ; les modèles DF avec le connecteur 8 broches nécessitent le JDC613A.

POINTS IMPORTANTS

✕Sur la Jaltest Link V9, le catalogue mentionne le câble d'extension pour ce câble JDC100B comme condition requise.

✕Sur le BCM, vous ne pouvez pas piloter de composants ni effectuer de paramètres ou de réinitialisation ; seuls les codes de défaut, les valeurs mesurées, les données ECU et l'étalonnage y sont disponibles.

✕Réservé à la connexion Suzuki 4 broches; pour la version 8 broches, le JDC613A est prévu.

✕Nécessite un Jaltest Link avec licence Marine valide; le câble n'ajoute pas de couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande du moteur hors-bord Suzuki.

Unités de commande accessibles

ECM — gestion moteur: Le module de commande moteur, avec la procédure manuelle, les codes de défaut, les valeurs mesurées, le pilotage de composants, les données ECU, les paramètres, l'étalonnage, la réinitialisation et les données en direct.
BCM — module de commande: Le module électronique de commande des leviers d'accélérateur et de changement de vitesse, avec codes de défaut, valeurs mesurées, données ECU, étalonnage et données en direct.

Ce que vous pouvez faire

Lire les codes de défaut: Consulter la mémoire des défauts de la gestion moteur et du module de commande, avec description du dysfonctionnement détecté.
Afficher les valeurs mesurées et suivre en direct: Les valeurs actuelles des capteurs, à suivre en temps réel pendant le fonctionnement du moteur.
Piloter les composants: Commander les actionneurs, uniquement sur la gestion moteur.
Ajuster les paramètres et réinitialiser l'entretien: Également réservé à la gestion moteur.
Étalonnage: À la fois sur la gestion moteur et sur le module de commande.
Exécuter la procédure manuelle: Les contrôles du processus manuel sur la gestion moteur.

Véhicules et applications compatibles

C'est le connecteur qui détermine la compatibilité, non le modèle. Ce câble s'adapte à tout moteur hors-bord Suzuki équipé du connecteur de diagnostic 4 broches. Les modèles ci-dessous sont couverts par Jaltest Marine ; vérifiez sur place quel connecteur se trouve sur votre moteur.

Suzuki :

Petits modèles DF: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 et DF90
Gamme intermédiaire: DF100, DF115, DF140, DF150 et DF175
Modèles DF lourds: DF200, DF225, DF250, DF300, DF325 et DF350

💡

Bon à savoir :Le connecteur se trouve dans le compartiment moteur, sur ou à côté du moteur. Suzuki utilise à la fois un connecteur de diagnostic 4-broches et 8-broches sur la série DF. Vérifiez donc d'abord quel connecteur est installé sur votre moteur avant de commander.

Contenu de l'emballage

1x Jaltest (JDC616A) | Câble adaptateur Suzuki 4-broches OBD – 16-broches OBD2 | Bateau à moteur

Spécifications techniques

Spécification	Description
Marque	Jaltest (Cojali)
Numéro de référence	JDC616A
Type	Câble adaptateur
Application	Moteurs hors-bord Suzuki
Connecteur côté moteur	OBD 4-broches
Connecteur côté interface	OBD2 16-broches
Unités de commande	ECM (gestion moteur) et BCM (module de commande des manettes)
Segment	Bateau à moteur
Module Jaltest	Jaltest Marine
Fait partie du kit de câbles	Kit de câbles marine navire (70002008) et hors-bord (70002025)
Câble d'extension requis	JDC100B (2,5 m SUBD-26) lors de l'utilisation avec Jaltest Link V9
Nécessaire pour utiliser	Jaltest Link avec licence logicielle valide
