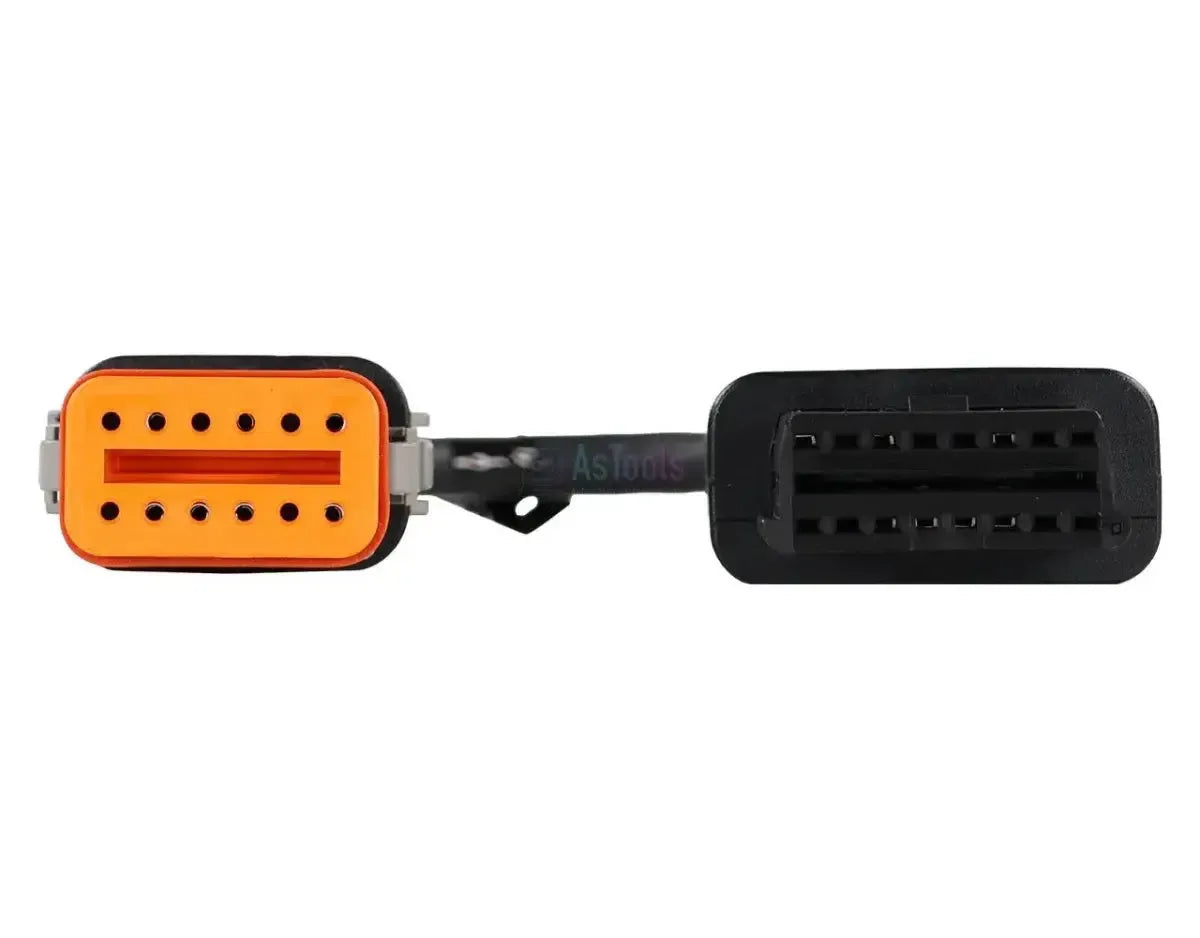

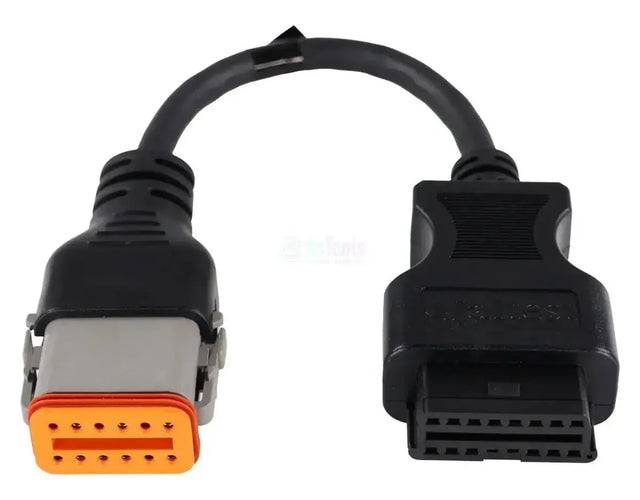

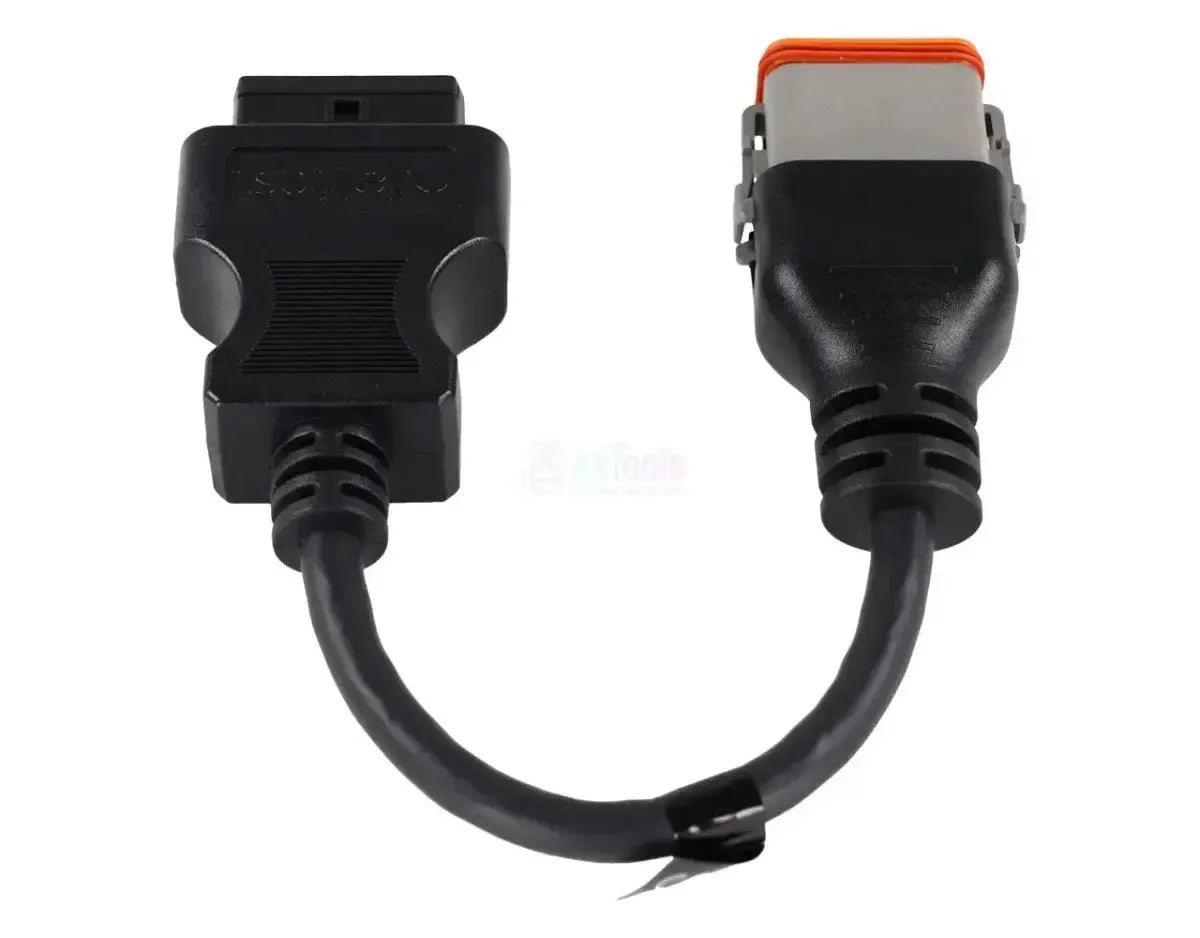

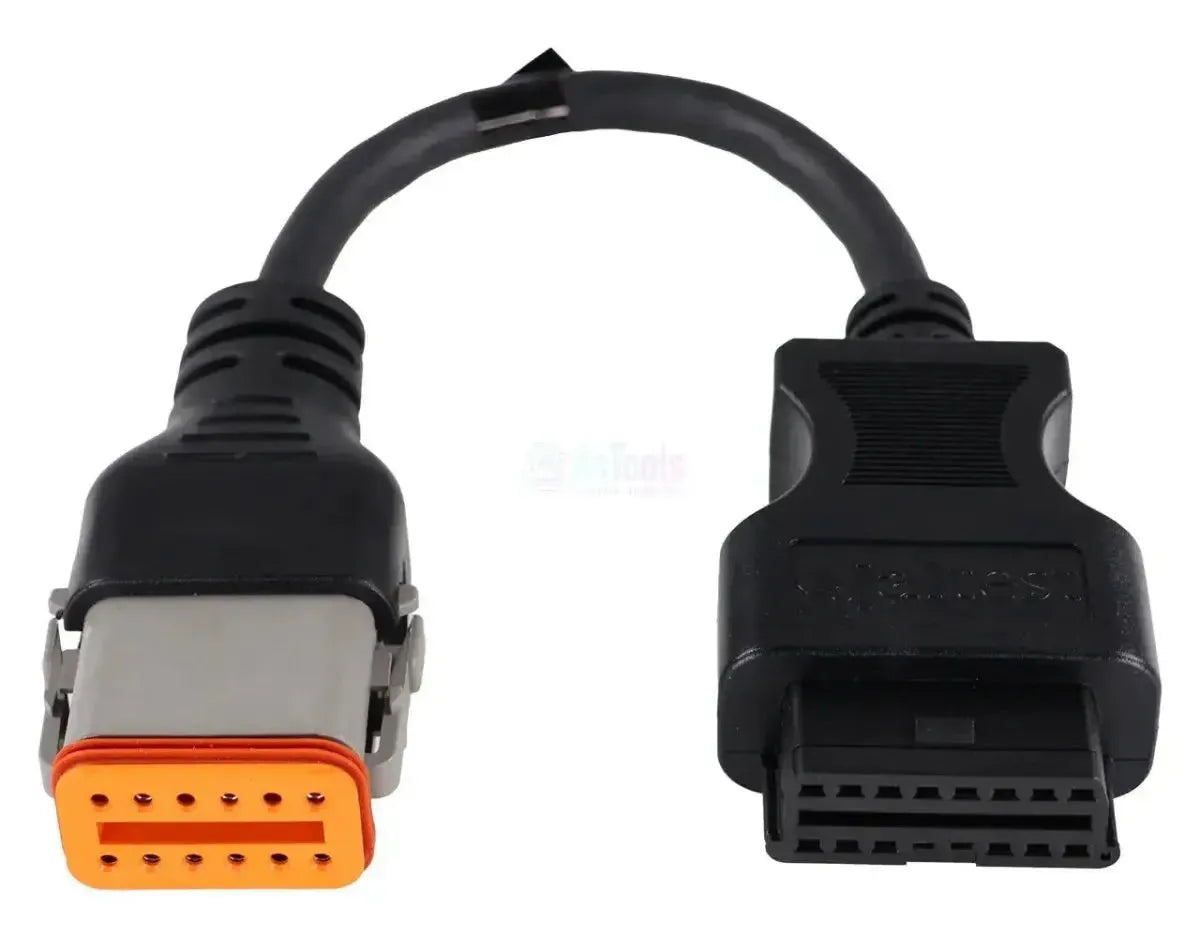

Le Jaltest JDC536A est le câble de diagnostic pour le connecteur rectangulaire 12 broches des Komatsu engins de terrassement ; le câble achemine ce connecteur propriétaire vers l'entrée 16 broches OBD2 de l'équipement Jaltest. Le connecteur se situe dans la cabine. Le même connecteur équipe les pelles sur chenilles, les pelles mobiles, les chargeuses sur pneus, les bulldozers et les tombereaux couverts par la gamme Jaltest Komatsu.
Via ce couplage, l'équipement de diagnostic accède au réseau de la machine et donc à la gestion moteur ENG, à la gestion hydraulique PUMP, au tableau de bord MON et, sur les chargeuses sur pneus, à l'unité de commande de transmission TRANS. Ces unités de commande contiennent des codes de défaut, des valeurs de mesure et des données d'entretien dans la couverture : les données ECU et les actions supplémentaires n'y sont pas incluses. Les engins de construction ne sont pas soumis à l'obligation OBD, ce qui a permis à Komatsu de conserver ce connecteur sur plusieurs générations de machines. Le câble relève de la catégorie Jaltest OHW (machines hors route).
AVANTAGES
POINTS D'ATTENTION
Applications et fonctionnalités
Via cette connexion, vous accédez aux unités de commande de la machine avec le logiciel Jaltest. Les systèmes présents varient selon la série et la version.
Unités de commande accessibles
- ENG, Module de commande moteur : La commande moteur de la machine, avec codes de défaut, valeurs mesurées et données d'entretien.
- PUMP, Système hydraulique : La commande du système de pompe hydraulique.
- MON, Tableau de bord : Le tableau de bord dans la cabine.
- TRANS, Transmission : L'unité de commande de transmission, présente sur les chargeuses sur roues WA.
Ce que vous pouvez faire
- Lire et effacer les codes de défaut : Lire la mémoire de défaut de l'unité de commande, avec description du défaut détecté.
- Consulter les valeurs mesurées : Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
- Consulter les données d'entretien : Les intervalles d'entretien et les travaux effectués par unité de commande, avec rapport de service.
Véhicules et applications compatibles
C'est le connecteur qui compte, pas le modèle. Ce câble s'adapte à toute machine de terrassement Komatsu équipée du connecteur de diagnostic à 12 broches. Jaltest OHW couvre les séries ci-dessous ; vérifiez sur place quel connecteur se trouve dans votre cabine.
Komatsu :
- Série PC-6 de pelles sur chenilles (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6) : (env. 1995 - 2004)
- Série PC-7 de pelles sur chenilles (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7) : (env. 2002 - 2006)
- Pelles sur chenilles série PC (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8) : (env. 2006 - 2013)
- Pelles mobiles série PW (PW 100-6K, PW 100-7, PW 200-7) : (env. 1996 - 2008)
- Chargeuses sur pneus série WA (WA 300-5 à WA 900-8)
- Bulldozers série D (D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5)
- Tombereaux rigides série HD (HD 300-7, HD 400-7, HD 600-7, HD 700-7/8)
- Tombereaux articulés série HM (HM 300-1/-2, HM 400-2/-3)
Contenu de l'emballage
- 1x Jaltest (JDC536A) | Câble adaptateur Komatsu 12 broches OBD – 16 broches OBD2 | Engins de chantier et machines de terrassement
Spécifications techniques
| Spécification | Description |
|---|---|
| Marque | Jaltest (Cojali) |
| Numéro de référence | JDC536A |
| Type | Câble adaptateur |
| Application | Engins de terrassement Komatsu |
| Connecteur côté véhicule | OBD 12 broches |
| Connecteur côté interface | OBD2 16 broches |
| Unités de commande | ENG (moteur), PUMP (hydraulique), MON (tableau de bord) et TRANS (transmission) |
| Segment | Engins de chantier et machines de terrassement |
| Module Jaltest | Jaltest OHW (machines tout-terrain) |
| Fait partie du kit de câbles | Kit de câbles complet OHW (70002026) |
| Nécessaire pour utiliser | Câble Jaltest Link avec licence logicielle valide |
