Jaltest  |  SKU : JDC549.9

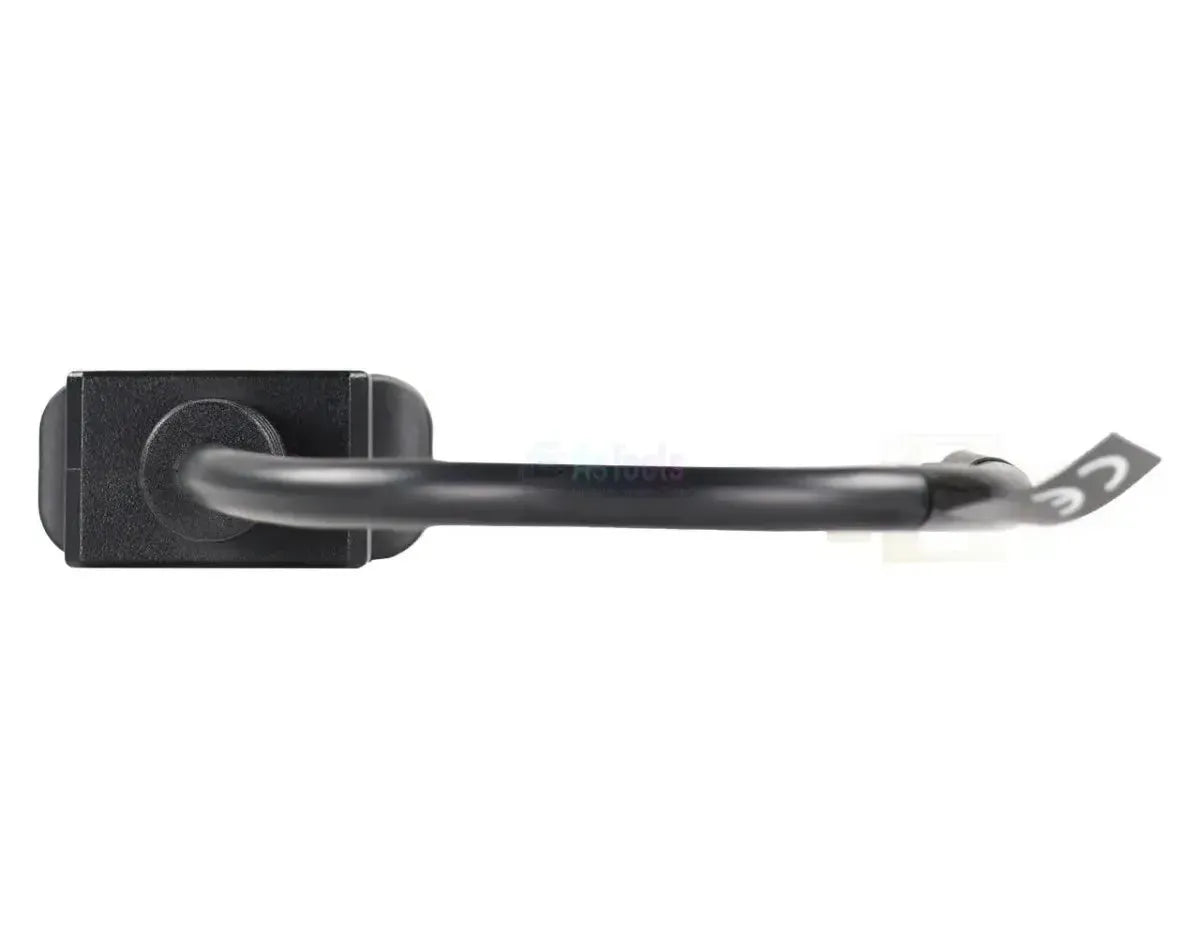

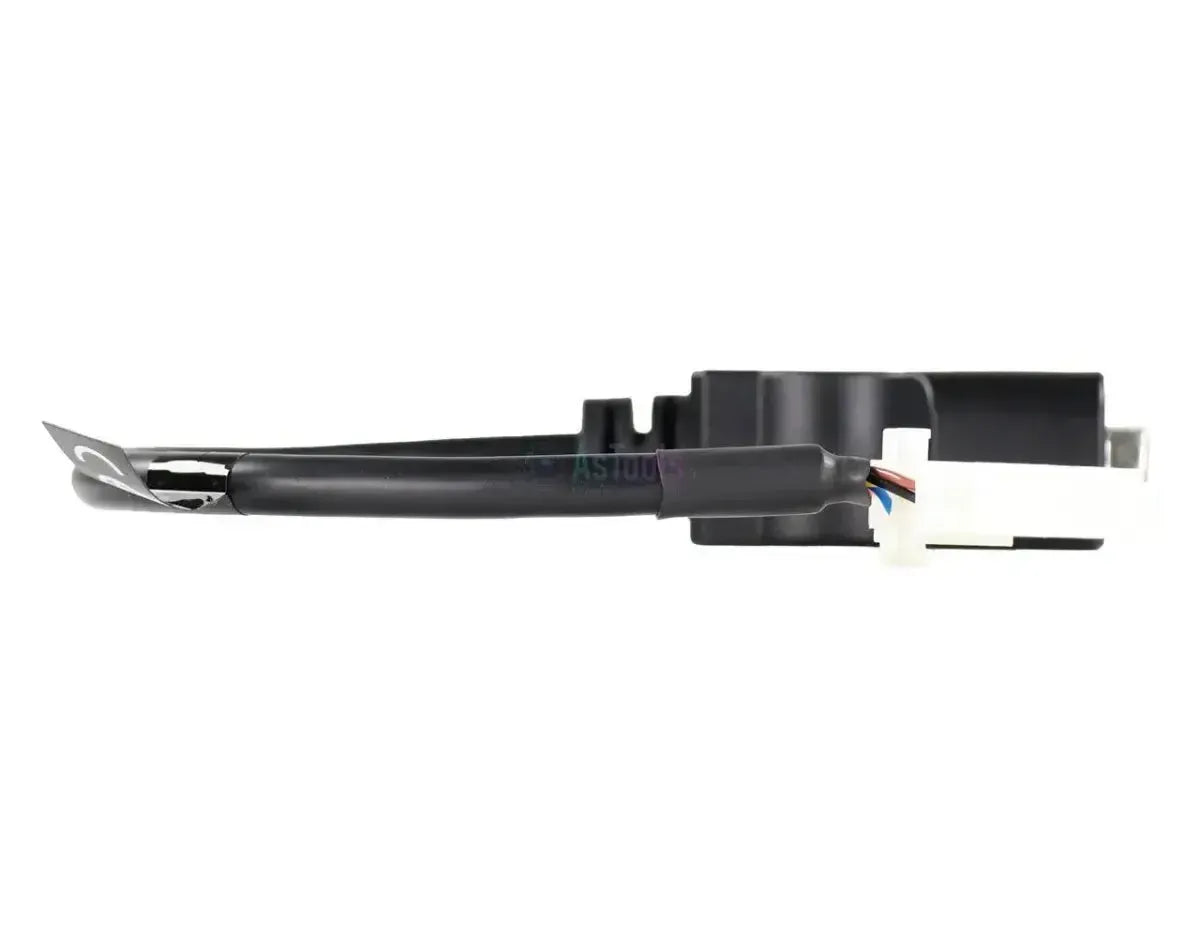

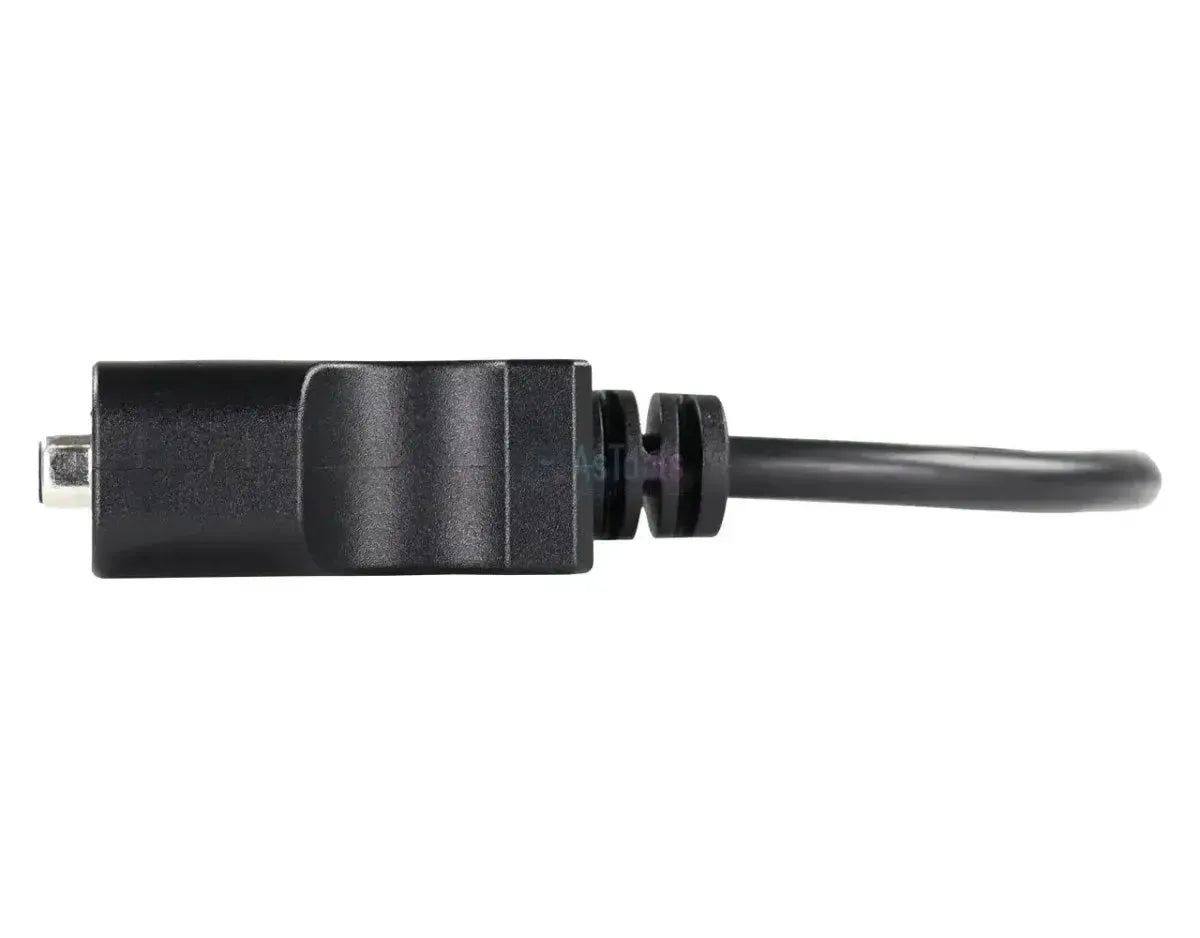

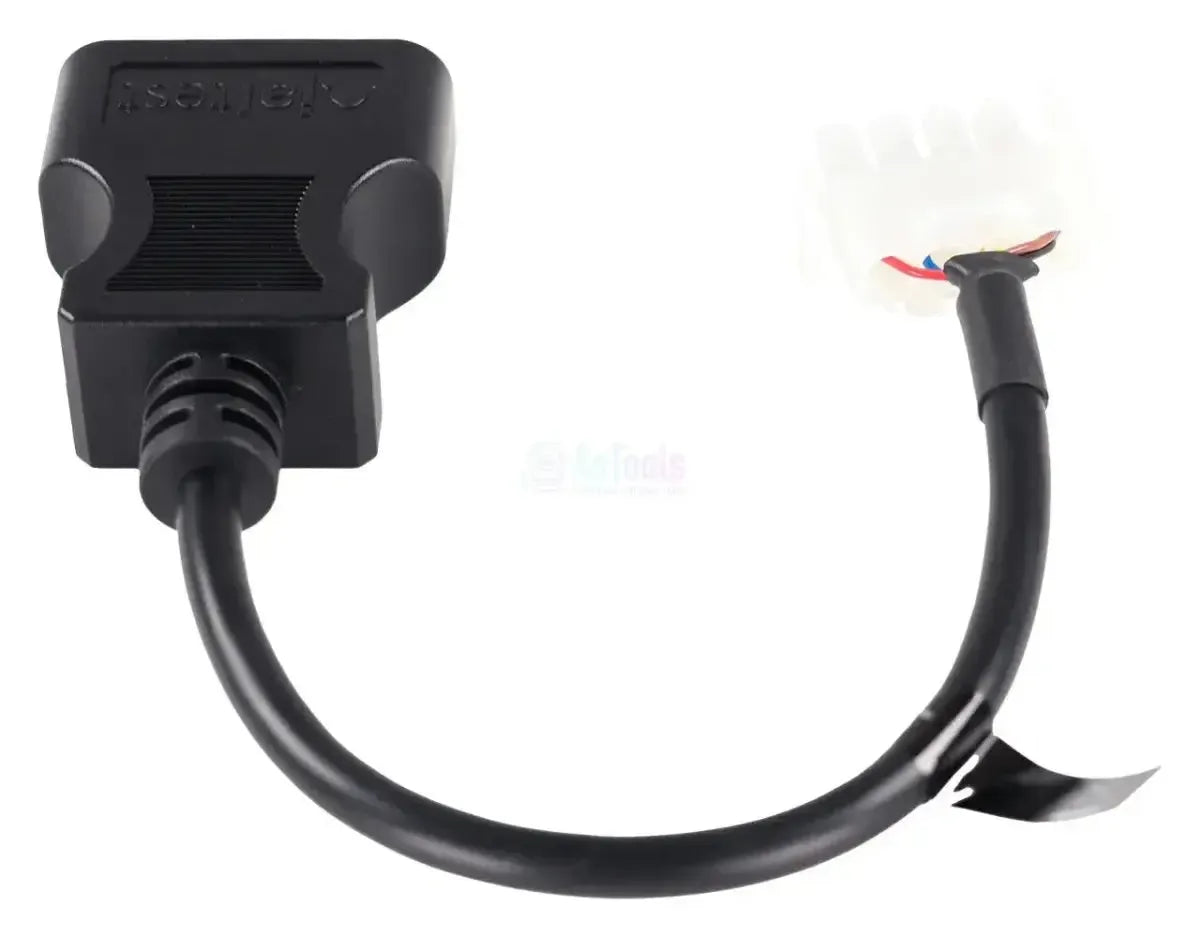

Jaltest (JDC549.9) | Câble adaptateur JLG/Haulotte 4 broches OBD – 26 broches DB26 | Équipements de levage et de manutention

€159,95 TTC
€132,19 HT

Garantie directe via AsTools

Nous traitons les cas de garantie nous-mêmes, rapidement et sans l'intervention du fabricant. Grâce à notre propre stock de pièces détachées et à notre expertise technique, nous pouvons généralement vous aider immédiatement. Ce n'est que dans des cas exceptionnels que nous envoyons le produit au fournisseur.

2 ans de garantie sur tous les produits

Tous nos produits sont livrés avec une garantie constructeur de 2 ans. Ainsi, vous êtes assuré d'une qualité et d'un service durables.

Retour facile

Vous pouvez facilement demander votre retour via votre compte. Nous vous enverrons l'étiquette de retour par e-mail. Les frais de retour sont à votre charge.

Service client professionnel

Onze experts sont prêts à vous aider rapidement et professionnellement, en ligne comme dans notre magasin physique. Des questions ? N'hésitez pas à nous contacter !

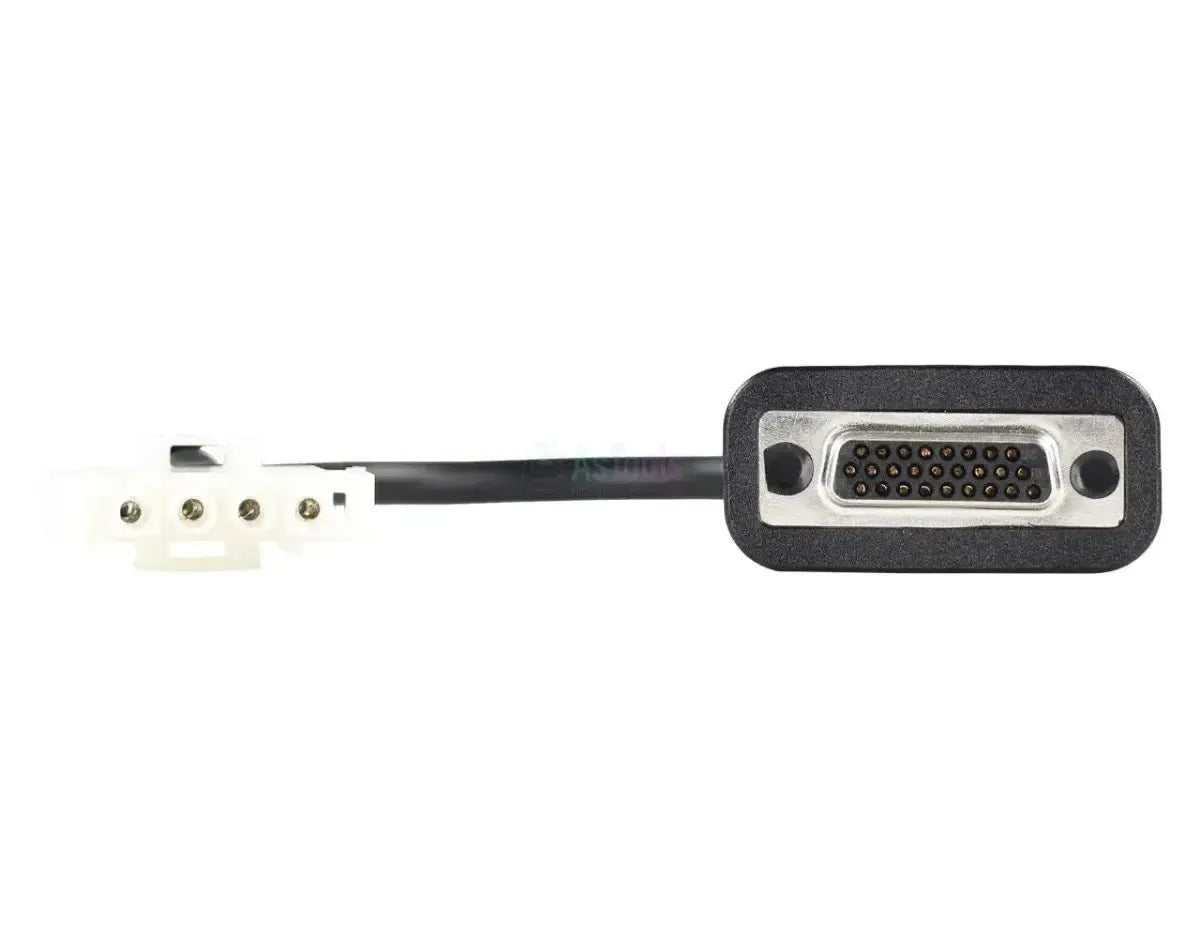

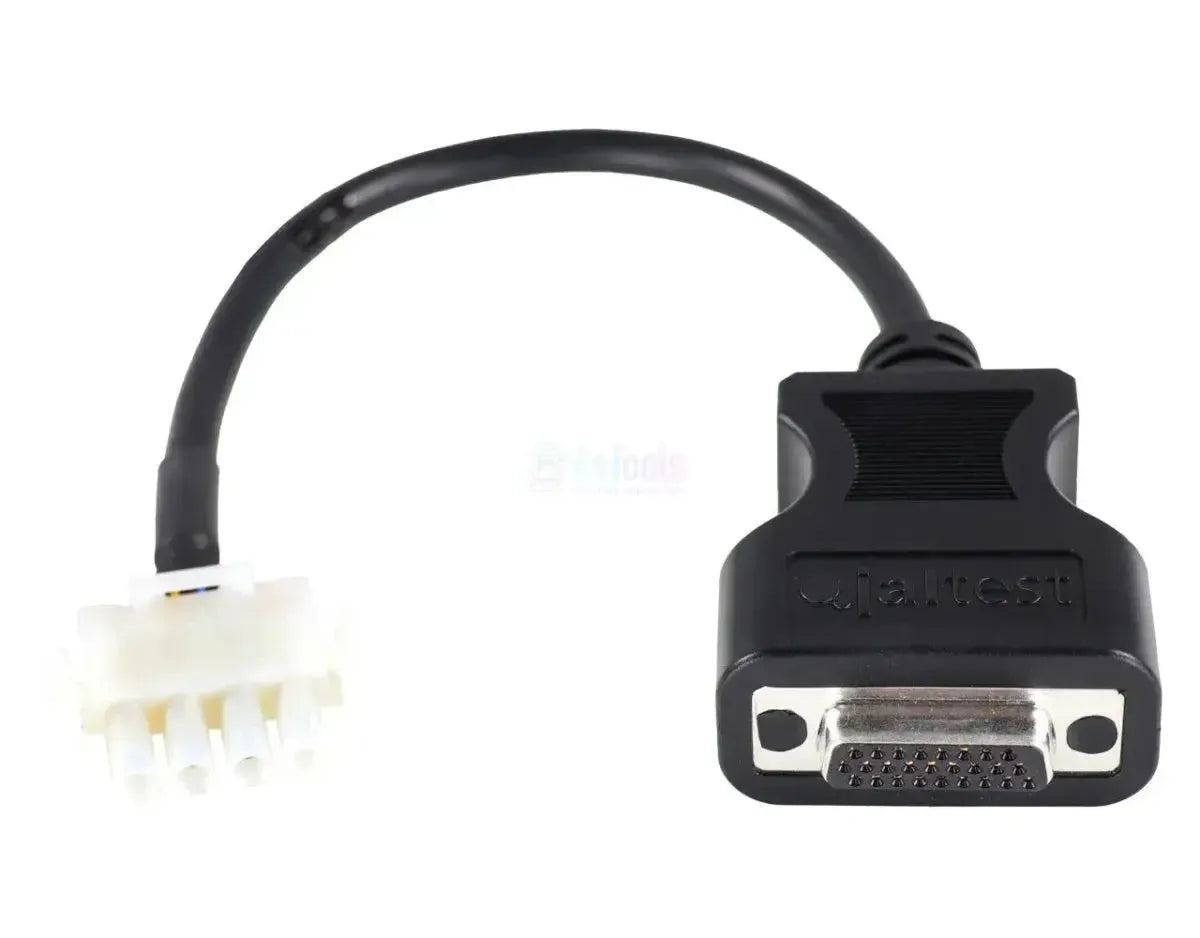

Le Jaltest JDC549.9 est le câble de diagnostic permettant de connecter le connecteur de diagnostic 4 broches des nacelles élévatrices et télescopiques JLG et Haulotte à la Jaltest Link. Côté machine, le connecteur 4 broches se trouve chez JLG derrière le capot de batterie à côté du panneau de commande au niveau du sol ; côté interface, une fiche DB26 26 broches s'insère directement dans la Jaltest Link, éliminant le besoin d'un câble intermédiaire 16 broches.

Le câble ouvre la ligne de diagnostic vers la régulation hydraulique et la régulation moteur de la machine. Côté hydraulique, il s'agit de HYDRAULICS des nacelles ciseaux JLG et de HYDRAULICS (CAN) des nacelles Haulotte ; côté moteur, des régulations Deutz EMR2 à EMR5, de la Kubota E-CDIS, des régulations Kohler et de l'EControls ECM 4G des versions essence et GPL. L'ensemble complet des fonctionnalités est disponible sur les nacelles ciseaux ; sur les plus grandes nacelles articulées JLG, HYDRAULICS est présent sans fonctionnalités supportées. Le câble relève de la catégorie Jaltest MHE (Material Handling Equipment).

AVANTAGES

✔Connexion directe à l'entrée DB26 26 broches de la Jaltest Link ; aucun câble intermédiaire 16 broches nécessaire.
✔Couvre deux marques : Nacelles élévatrices et télescopiques JLG ainsi que nacelles Haulotte.
✔Sur les nacelles ciseaux, la régulation HYDRAULICS offre l'ensemble complet des fonctionnalités, y compris les avertissements de diagnostic et les actions supplémentaires.
✔Suit les motoristes : Deutz (EMR2 à EMR5), Kubota (E-CDIS), Kohler et EControls sont tous couverts de la même manière.

POINTS D'ATTENTION

✕La couverture hydraulique varie considérablement selon le modèle : Sur les plus grands nacelles articulées JLG, HYDRAULICS est disponible sans fonctions prises en charge.
✕La régulation moteur présente varie selon le fournisseur de moteur (Deutz EMR2 à EMR5, Kubota E-CDIS, Kohler, EControls) ; vérifiez cela avant de chercher une panne.
✕Uniquement pour le connecteur 4 broches de JLG et Haulotte ; les autres marques de machines utilisent leur propre connecteur.
✕Nécessite un Jaltest Link avec licence MHE valide ; le câble n'ajoute pas de couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest aux unités de commande de la machine. Les systèmes présents varient selon le modèle et la version moteur.

Unités de commande accessibles

  • HYDRAULICS, Hydraulic System : La régulation hydraulique des nacelles ciseaux JLG, avec l'ensemble complet des fonctionnalités.
  • HYDRAULICS (CAN), Hydraulic System : La régulation hydraulique des nacelles Haulotte sur communication CAN.
  • EMR2 - EDC, EMR3 - EDC 16 UC40, EMR3 - EDC 7 UC31, EMR4 - EDC 17 CV52 / CV54 et EMR5 - EDC MD1 : Les régulations moteur Deutz successives dans les machines JLG.
  • E-CDIS, Electronic Diesel Control, Common Rail : La régulation moteur common-rail des moteurs Kubota, avec actions supplémentaires.
  • ECM Kohler et ECM Kohler (Stage V), Electronic Diesel Control, Common Rail : Les régulations moteur Kohler dans les machines Haulotte.
  • EControls ECM 4G, Engine Control Module : La régulation moteur des versions essence et GPL.

Ce que vous pouvez faire

  • Lire et effacer les codes de panne : Lire la mémoire de défaut de l'unité de commande, avec description de la panne détectée.
  • Consulter les valeurs mesurées : Les valeurs actuelles des capteurs connectés à l'unité de commande, en chiffres et en graphique.
  • Consulter les données d'entretien : Les intervalles d'entretien et les travaux effectués sur la machine, avec un rapport de service.
  • Effectuer des actions supplémentaires : Pour les régulations moteur E-CDIS et EMR4 et pour la régulation hydraulique des nacelles ciseaux.
  • Consulter les avertissements de diagnostic : Pour la régulation hydraulique des nacelles ciseaux JLG.

Véhicules et applications compatibles

C'est le connecteur qui compte, pas le modèle. Ce câble se connecte au port de diagnostic 4 broches des nacelles et télescopiques JLG et au connecteur équivalent des nacelles Haulotte. Jaltest MHE couvre les séries ci-dessous ; vérifiez sur place quel connecteur se trouve sur votre machine.

JLG / Haulotte :

  • Nacelles élévatrices à ciseaux série JLG ES (1930ES, 2630ES, 3246ES, 2646E2) : Année de fabrication non déterminante
  • Nacelles élévatrices à ciseaux tout-terrain série JLG RT (RT 2669, RT 3369, RT 4069, RT 5394) : Année de fabrication non déterminante
  • Nacelles articulées et télescopiques JLG (450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP) : Année de fabrication non déterminante
  • Nacelles télescopiques JLG (1055, 1075, 3507-3614, 4008-4017) : Année de fabrication non déterminante
  • Mâts verticaux série Toucan JLG (10E, 20E, 26E, 32E) : Année de fabrication non déterminante
  • Nacelles articulées série HA Haulotte (HA12, HA16, HA20, HA26, HA32, HA41) : Année de fabrication non déterminante
  • Nacelles à ciseaux et télescopiques séries H et HT Haulotte : Année de fabrication non déterminante
  • Haulotte Compact 10/12 DX, Star 6/8/10 et Optimum 8 : Année de fabrication non déterminante
💡
Bon à savoir : Chez JLG, le connecteur se situe derrière le capot de batterie, à côté du panneau de commande au niveau du sol. Les nacelles élévatrices et télescopiques ne sont pas soumises à l'obligation OBD, donc l'année de fabrication n'est pas déterminante. Vérifiez d'abord quel connecteur est installé sur votre machine avant de commander.

Contenu de l'emballage

  • 1x Câble adaptateur Jaltest (JDC549.9) | JLG/Haulotte OBD 4-broches – DB26 26-broches | Équipements de levage

Spécifications techniques

Spécification Description
Marque Jaltest (Cojali)
Numéro de référence JDC549.9
Type Câble adaptateur
Application Nacelles élévatrices et télescopiques JLG et Haulotte
Connecteur côté véhicule OBD 4-broches
Connecteur côté interface DB26 26-broches
Unités de commande HYDRAULIQUE et HYDRAULIQUE (CAN), Deutz EMR2 à EMR5, Kubota E-CDIS, ECM Kohler et EControls ECM 4G
Segment Équipements de levage et de manutention
Module Jaltest Jaltest MHE (Material Handling Equipment)
Élément du kit de câbles Kit de câbles pour chariots élévateurs MHE (70002022)
Requis pour l'utilisation Jaltest Link avec licence logicielle valide
