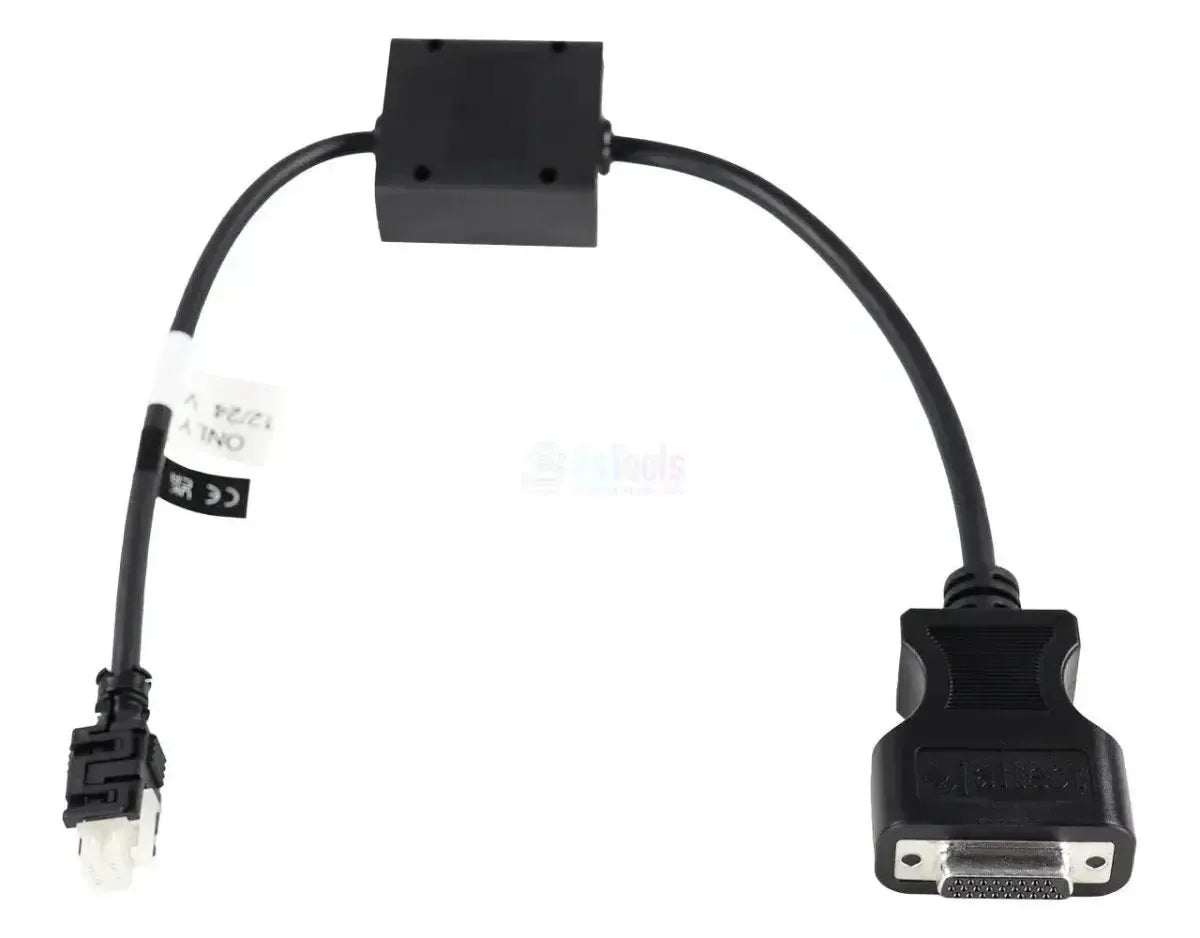

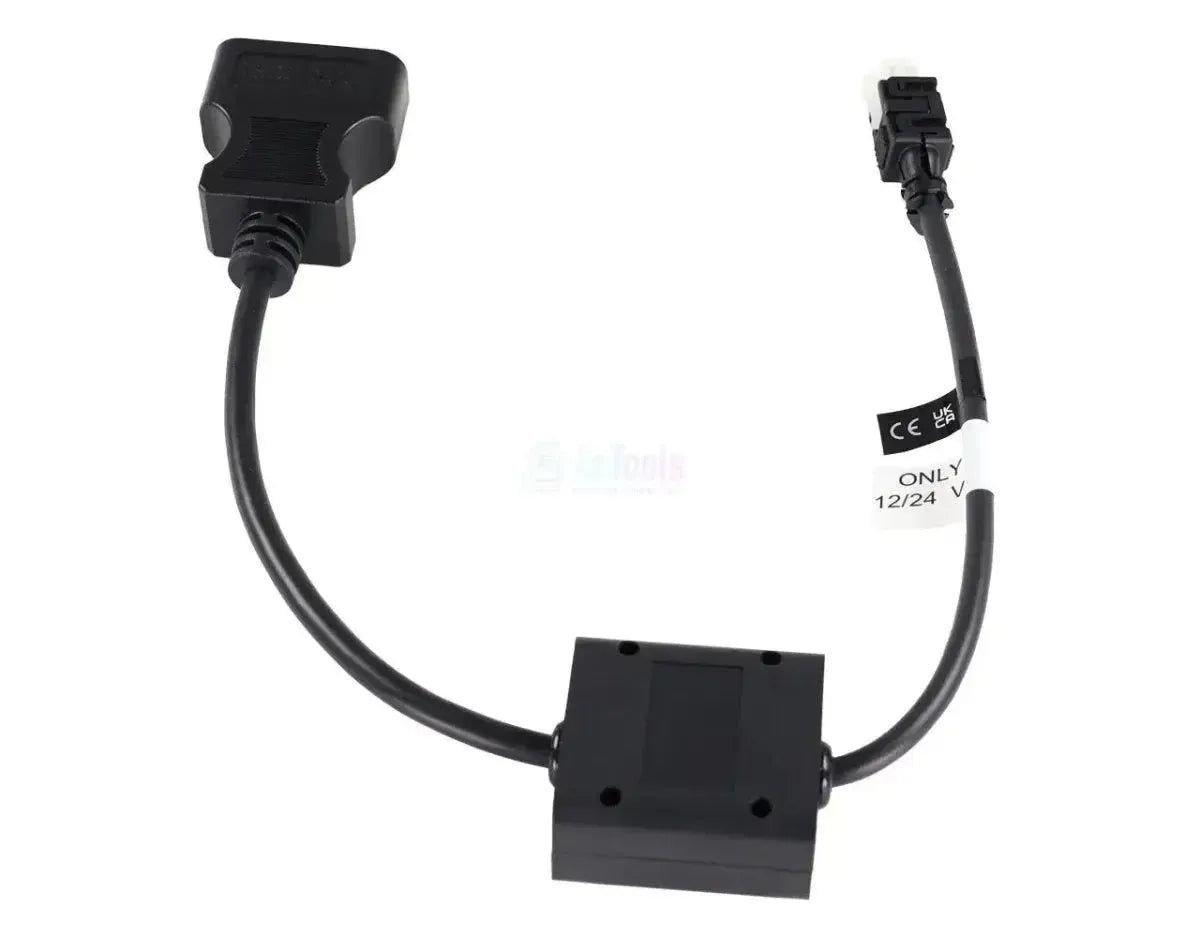

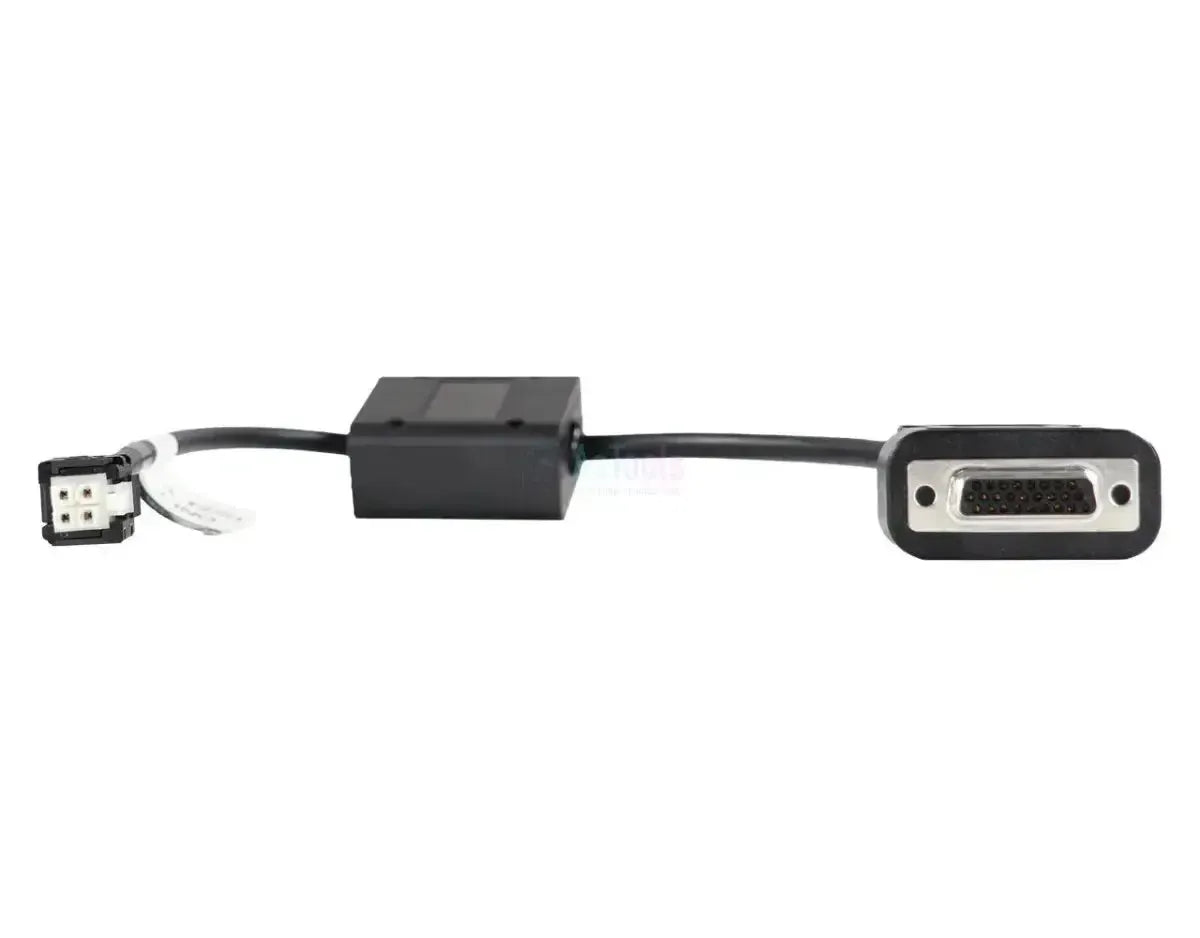

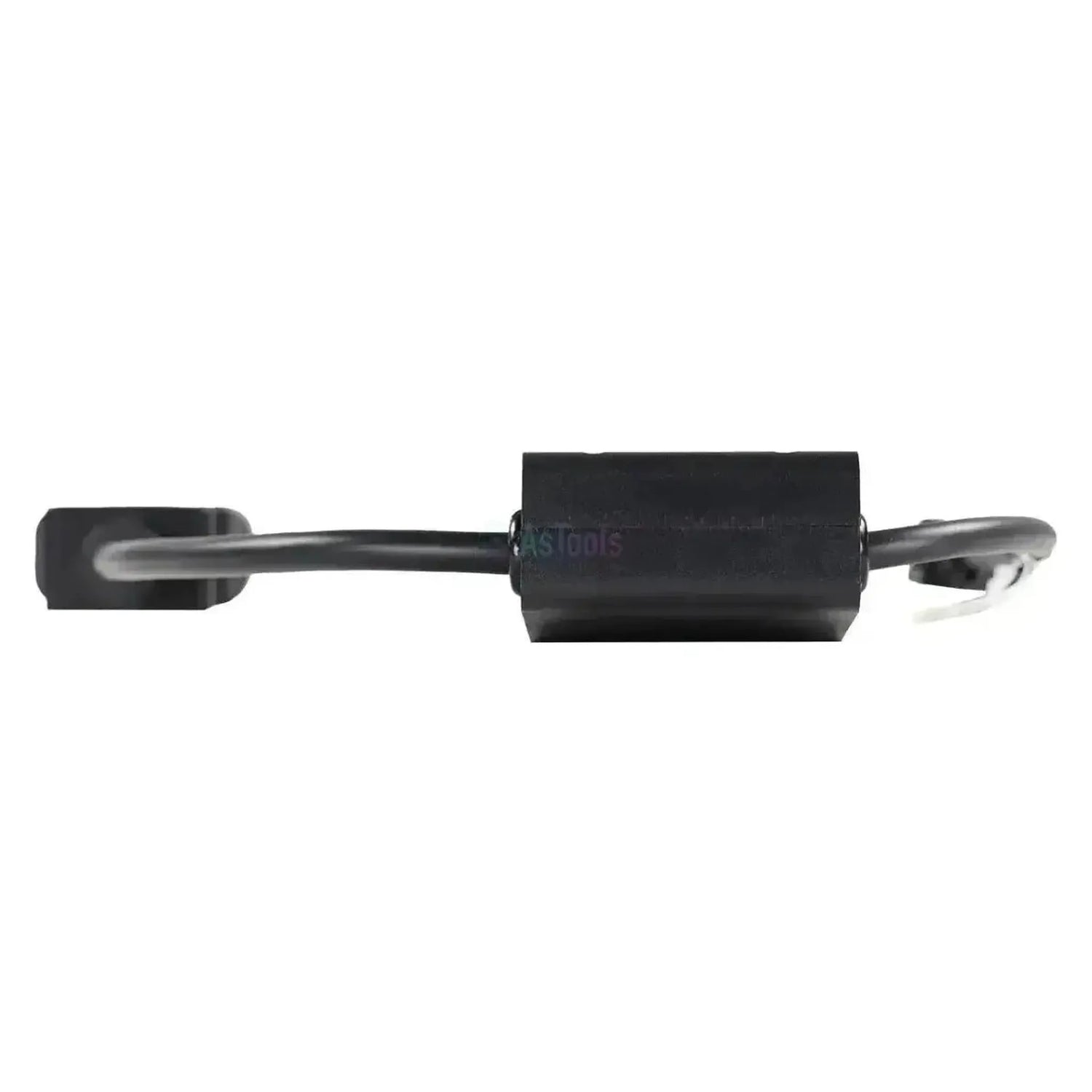

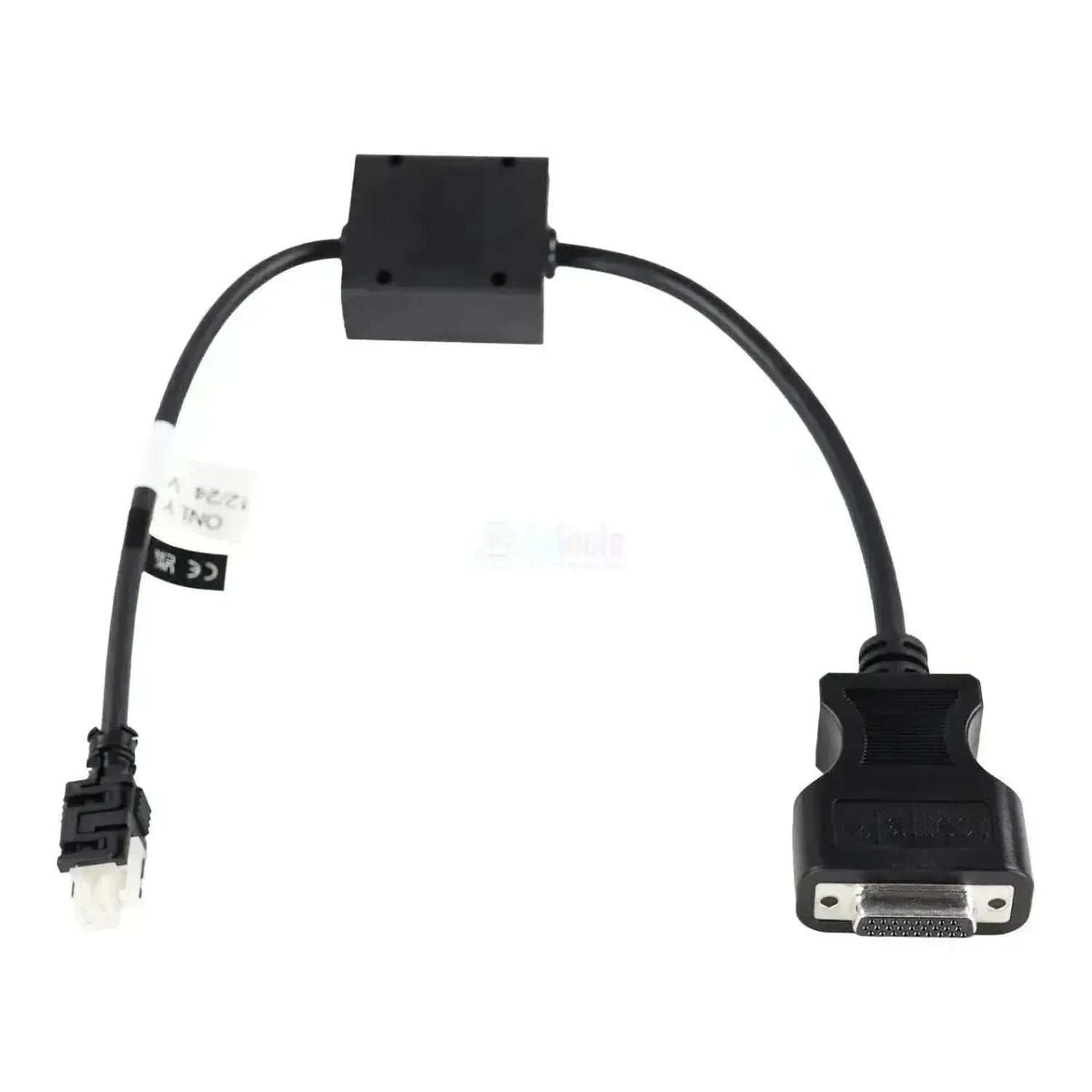

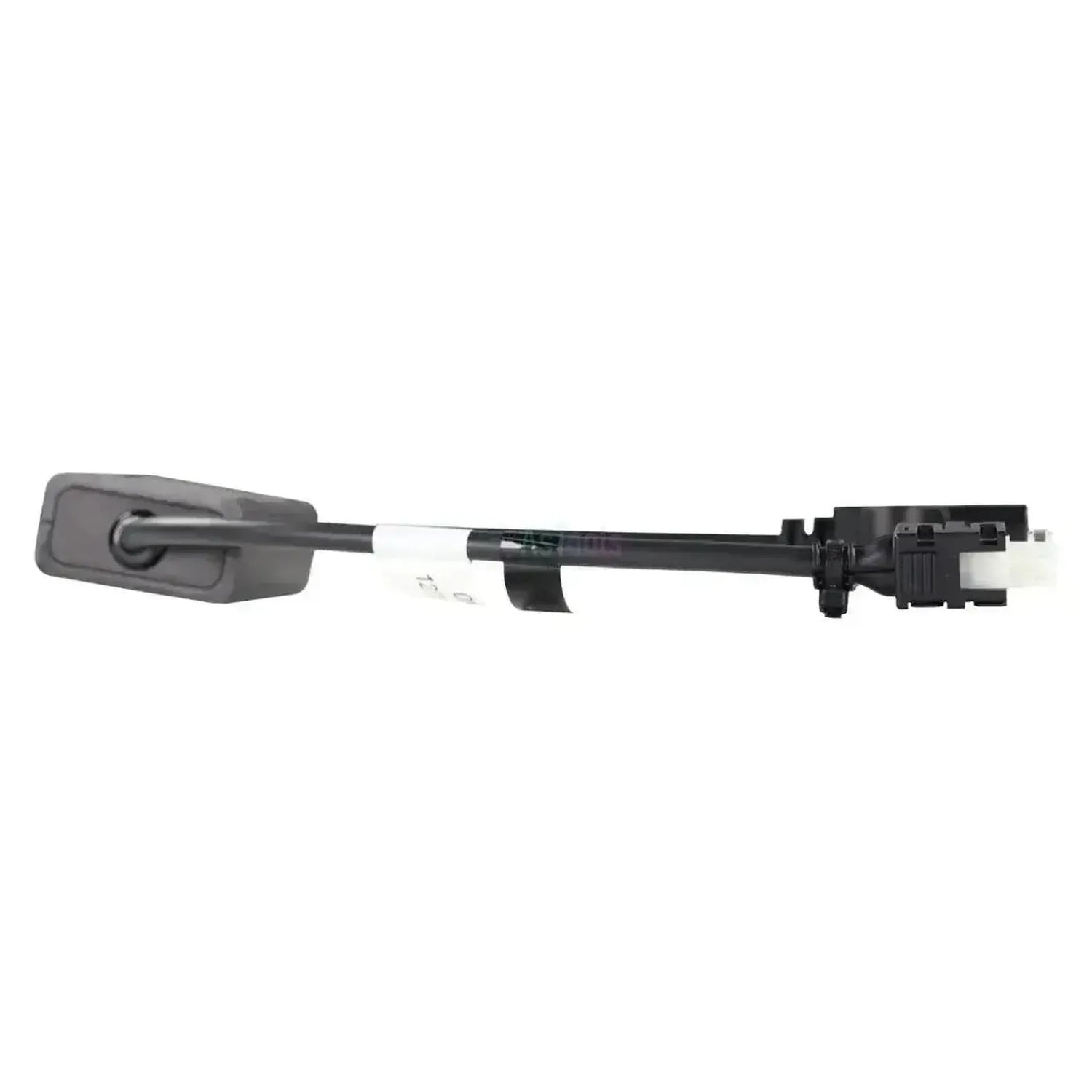

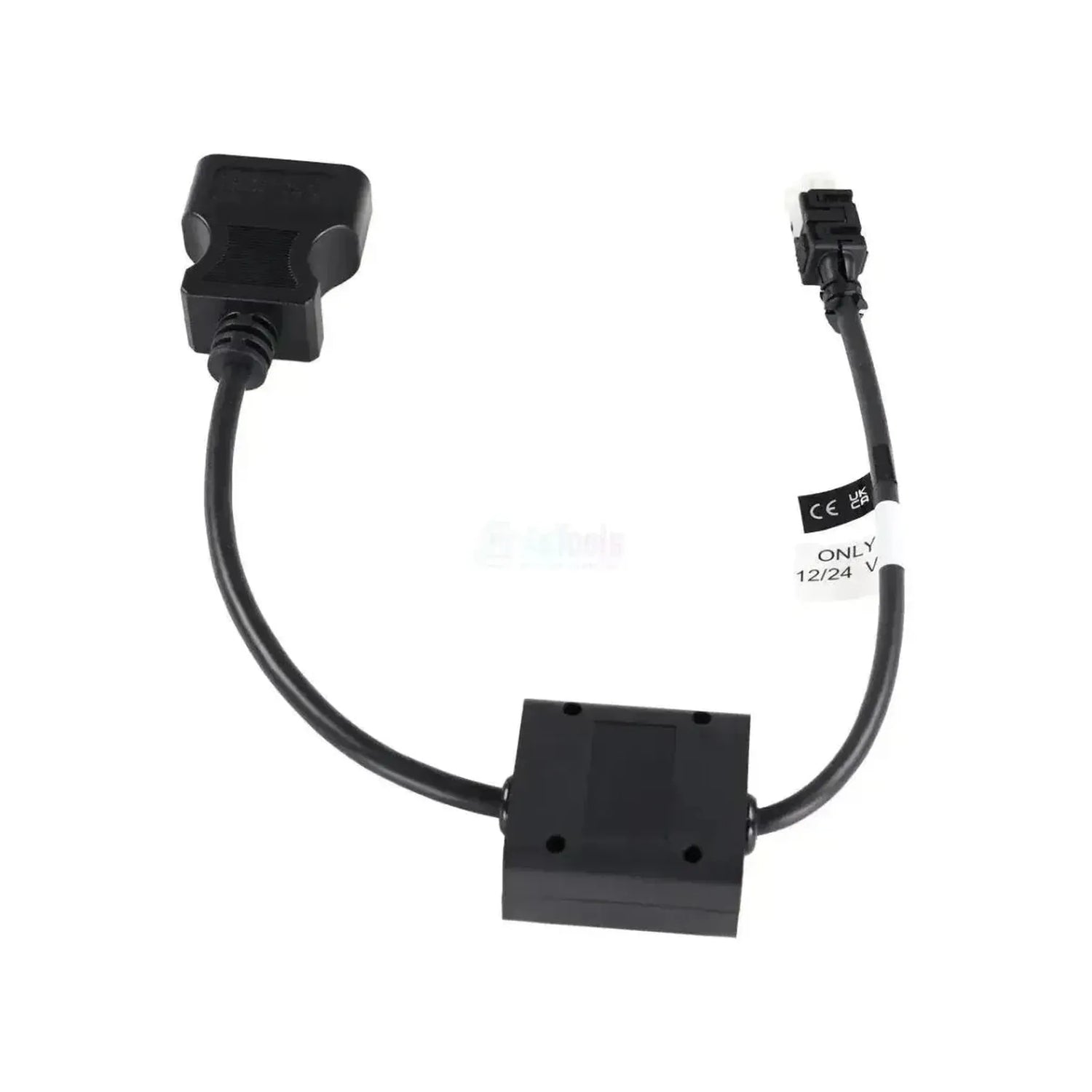

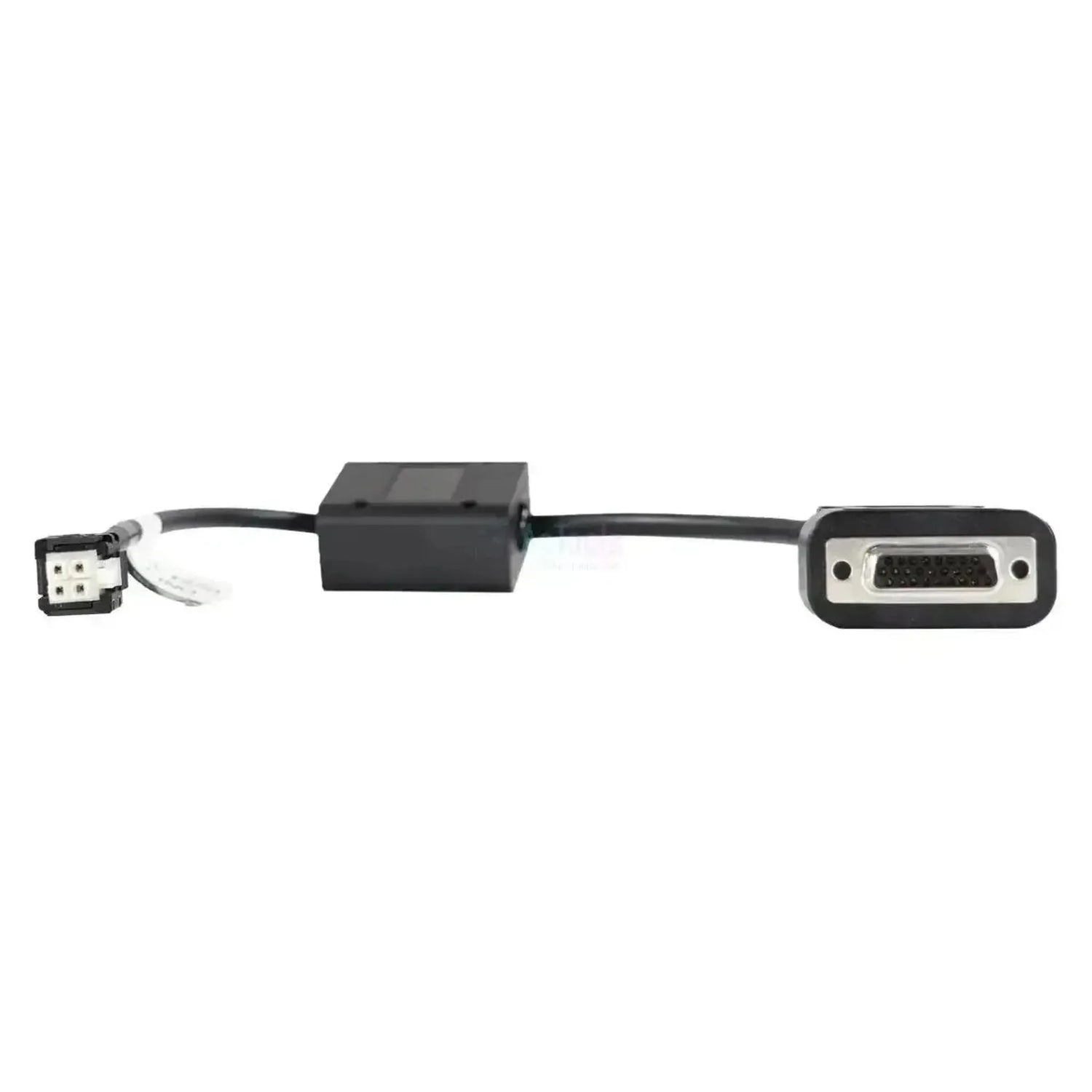

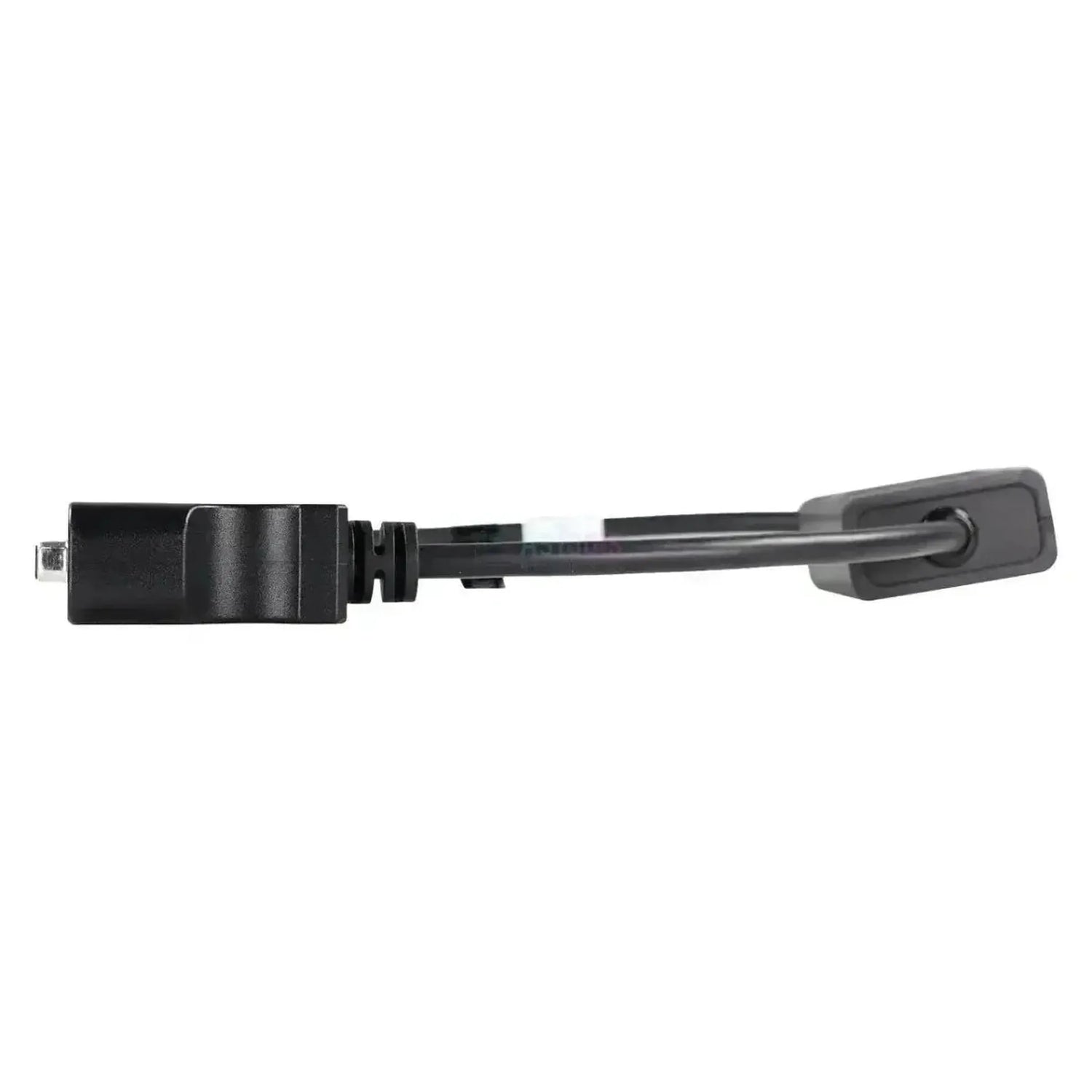

Le Jaltest JDC569.9 est le câble adaptateur entre le connecteur de diagnostic 4 broches du module de puissance Curtis et l'entrée DB26 26 broches du Jaltest Link. Côté machine, le connecteur 4 broches se branche sur le contrôleur Curtis, côté interface, le câble se connecte directement au port DB26 du Link ; aucun câble de diagnostic 16 broches supplémentaire n'est nécessaire. Curtis n'utilise pas le même connecteur de diagnostic sur toutes ses séries de contrôleurs : le JDC569.9 est la version 4 broches et figure au catalogue aux côtés du JDC566.9.

Ce câble achemine les lignes de communication du contrôleur vers le Jaltest Link, établissant ainsi une communication directe avec le module de puissance. Cela permet à l'équipement de diagnostic d'accéder au module de puissance Curtis, que Jaltest répertorie comme module de puissance (CPM) et couvre par série : 1212, 1220, 1228, 1230, 1232, 1236 et 1243. L'ensemble des fonctionnalités varie selon la série : le paramétrage est absent sur la 1243, mais présent sur les 1212, 1232 et 1236. Ce câble fait partie de Jaltest MHE (équipements de manutention).

AVANTAGES

✔Connexion directe à l'entrée DB26 du Jaltest Link ; aucun câble de diagnostic 16 broches supplémentaire n'est requis.

✔Sept séries de contrôleurs couverts : Jaltest répertorie les modules de puissance Curtis par série : 1212, 1220, 1228, 1230, 1232, 1236 et 1243.

✔Deuxième connecteur Curtis aux côtés du JDC566.9, vous permettant de gérer aussi la version de connecteur différente.

✔Au-delà des codes de défaut, aussi les valeurs mesurées et les données en direct du module de puissance, et pour certaines séries, le paramétrage.

POINTS D'ATTENTION

✕Sur les modules de puissance Curtis, la commande de composants, l'étalonnage et la réinitialisation de la maintenance ne sont pas couverts.

✕L'ensemble des fonctionnalités varie selon la série : le paramétrage est absent sur la 1243, mais présent sur les 1212, 1232 et 1236.

✕Réservé au connecteur Curtis 4 broches ; pour l'autre version Curtis, Cojali propose le JDC566.9, et ces deux câbles ne sont pas interchangeables.

✕Nécessite un Jaltest Link avec licence MHE valide; le câble n'ajoute pas de couverture en lui-même.

Applications et fonctionnalités

Via cette connexion, vous accédez avec le logiciel Jaltest au module de puissance Curtis de la machine. Chaque série de contrôleur est couverte séparément.

Unités de commande accessibles

Module de puissance (CPM) :La désignation sous laquelle Jaltest répertorie le module de puissance Curtis, avec codes de défaut, valeurs mesurées, données en direct et informations du module.
Curtis 1212, 1220, 1228 et 1230 :Les séries de contrôleurs plus légères.
Curtis 1232, 1236 et 1243 :Les séries plus lourdes ; la 1243 dispose d'un ensemble de fonctions différent.

Ce que vous pouvez faire

Lire et effacer les codes de défaut :Lire la mémoire de défaut du module de puissance et la vider après réparation.
Consulter les valeurs mesurées :Les valeurs actuelles des capteurs et entrées du contrôleur.
Configurer les paramètres :Pour les séries où Jaltest l'offre.
Surveillance des données en direct :Suivre les valeurs du contrôleur pendant le fonctionnement en chiffres et graphique.

Véhicules et applications compatibles

Le contrôleur est déterminant, pas la marque de la machine.Ce câble s'adapte à tout engin électrique équipé d'un module de puissance Curtis avec connecteur de diagnostic 4 broches. Jaltest MHE couvre les séries ci-dessous ; vérifiez sur place quel connecteur se trouve sur votre contrôleur.

Application :

Chariots élévateurs électriques, transpalettes et nacelles élévatriceséquipés d'un module de puissance Curtis
Séries Curtis couvertes par Jaltest :1212, 1220, 1228, 1230, 1232, 1236 et 1243
Année de fabrication non déterminante :Pour le transport interne, aucun connecteur de diagnostic obligatoire

💡

Bon à savoir :Le connecteur 4 broches appartient au contrôleur Curtis et se situe dans le compartiment électrique de la machine. Cojali propose deux câbles Curtis avec des configurations différentes.Vérifiez donc d'abord quel connecteur se trouve sur votre machine avant de commander.

Contenu de l'emballage

1xJaltest (JDC569.9) | Curtis 4-pins OBD - Câble adaptateur 26-pins DB26 | Équipements de levage et de manutention

Spécifications techniques

Spécifications	Description
Marque	Jaltest (Cojali)
Numéro de référence	JDC569.9
Type	Câble adaptateur
Application	Modules de puissance Curtis (Power module CPM)
Connecteur côté système	4-pins OBD
Connecteur côté interface	26-pins DB26
Unités de commande	Module de puissance (CPM) — Série Curtis 1212, 1220, 1228, 1230, 1232, 1236 et 1243
Segment	Équipements de levage et de manutention
Module Jaltest	Jaltest MHE (Material Handling Equipment)
Requis pour utiliser	Jaltest Link avec licence logicielle valide
