Jaltest Appareil de diagnostic pour remorque

Le module Jaltest Trailer est une plateforme de diagnostic multi-marques et multi-systèmes de premier plan, spécialement développée pour l'électronique complexe des remorques et semi-remorques. Le système est conçu pour un diagnostic complet des composants tels que le système de freinage électronique (EBS), le système de suspension pneumatique électronique (ECAS) et d'autres unités de contrôle standard présentes sur les remorques modernes. La solution comprend le robuste et sans fil Jaltest Link VCI combiné au puissant logiciel de diagnostic Jaltest SOFT.

Ce qui distingue Jaltest, c'est l'intégration de diagnostic, informations techniques et assistance à la réparation dans une seule plateforme. Le technicien est activement soutenu à chaque étape du processus d'atelier – de l'analyse d'une panne EBS à la calibration après réparation – le tout dans une interface intuitive et conviviale. Jaltest Trailer est ainsi le partenaire de diagnostic idéal pour tout atelier spécialisé dans l'entretien des remorques.

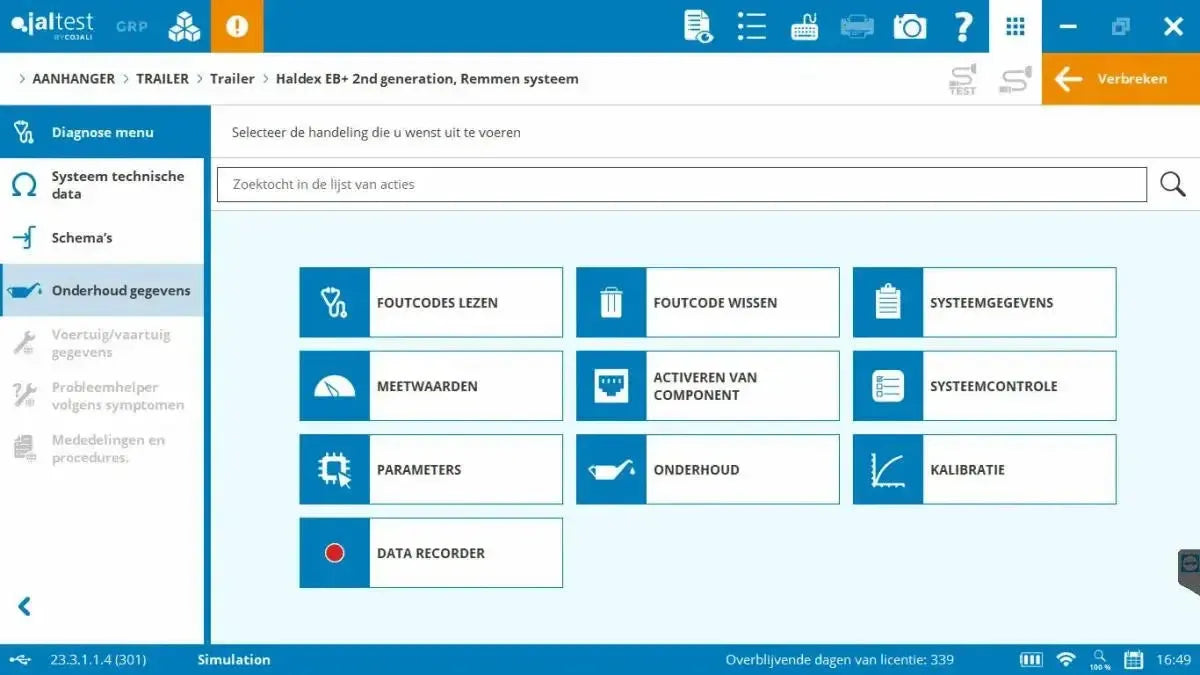

Fonctions de diagnostic :

Le module Jaltest Trailer offre un diagnostic complet et indépendant de la marque au niveau OE pour tous les systèmes électroniques présents sur les remorques et semi-remorques modernes. L'accent est mis sur les systèmes de sécurité tels que EBS et ECAS, mais aussi sur les autres modules de contrôle.

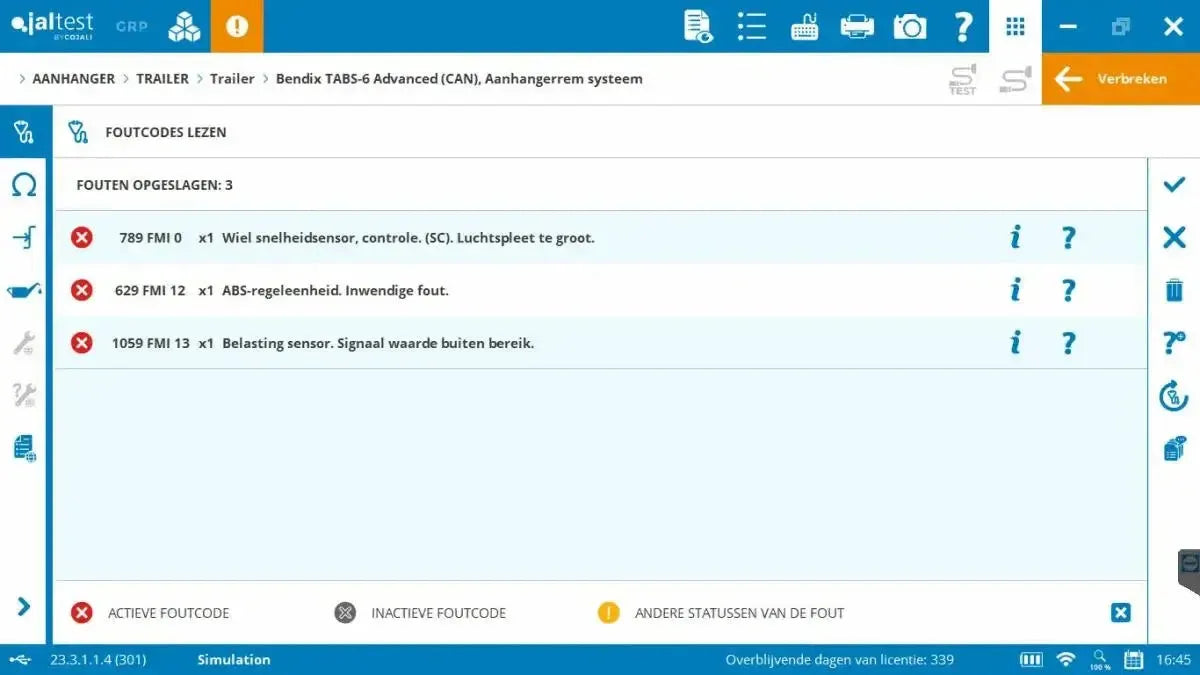

• Lecture et effacement des codes d'erreur : Détecte les codes d'erreur actifs, inactifs et permanents dans des systèmes tels que EBS et suspension pneumatique (ECAS). Les codes d'erreur peuvent être effacés immédiatement après la réparation effectuée.
• Surveillance des données en direct : Affiche en temps réel les valeurs des capteurs et paramètres système, incluant la pression des soufflets d’air, la pression de frein par roue, les indicateurs d’usure et les vitesses des roues. Les utilisateurs peuvent créer leurs propres listes avec des paramètres affichés numériquement ou graphiquement.
• Test des actionneurs : Permet le contrôle direct des composants tels que les modulateurs EBS, répartiteurs de force de freinage et électrovannes, pour une vérification fonctionnelle en temps réel.
• Informations système et ECU : Donne accès aux données d’identification des modules de commande de remorque, incluant numéro de pièce, numéro de série et version logicielle de l’ECU EBS

Fonctions d’entretien, de service & de calibration :

Le module Jaltest Trailer offre une gamme large et approfondie de procédures d’entretien, de service et de calibration pour remorques et semi-remorques. Ces fonctions sont équivalentes – et dans de nombreux cas plus étendues – aux capacités des équipements d’origine des concessionnaires. Elles permettent aux techniciens d’exécuter de manière autonome et selon les spécifications OEM des processus complets de réparation allant du diagnostic au contrôle final.

Service du système de freinage électronique (EBS/ABS) :

Le cœur du diagnostic de la remorque. Support complet des systèmes de Wabco, Knorr-Bremse et Haldex :

• Programmation & remplacement du modulateur EBS : Procédure guidée pour le remplacement du modulateur. Le logiciel copie tous les paramètres de l’ancienne unité et les écrit dans la nouvelle.
• Réglage des paramètres EBS : Ajustement des paramètres cruciaux du véhicule tels que :
  • Dimension et circonférence des pneus
  • Répartition de la charge d’essieu et centre de gravité
  • Calcul du freinage basé sur les valeurs saisies
  • Activation/désactivation des fonctions telles que le Roll Stability Support (RSS)
• Contrôles du système de freinage : Réalisation de tests guidés, incluant :
  • Contrôle automatique de l’actionneur de frein par roue
  • Test de pression du cylindre de frein

• Réinitialisation de l’usure des plaquettes de frein : Calibration des capteurs d’usure après remplacement des plaquettes de frein.

Service de suspension pneumatique électronique (ECAS) :

• Calibration de la hauteur de conduite : Réglage et calibration de :
  • Hauteur de conduite normale
  • Hauteur de levage et de descente
• Calibration des capteurs de hauteur : Réglage précis après remplacement du capteur, du bloc de valves ou de l’ECU.
• Calibration de la charge d’essieu : Calibration des capteurs de charge d’essieu pour une mesure et une affichage corrects du poids.

Fonctions générales d’entretien :

• Réinitialisation de l’intervalle d’entretien : Si pris en charge par l’ECU, l’intervalle de service peut être réinitialisé après la réalisation d’une maintenance.
• Contrôle de la tension du système : Contrôle en temps réel de la tension d’alimentation de l’ECU EBS, crucial pour un fonctionnement stable et l’analyse des pannes.

Diagnostic avancé & informations techniques :

La puissance du module Jaltest Remorque réside non seulement dans la détection des pannes, mais aussi dans l’intégration directe des informations techniques spécialisées au sein de l’outil de diagnostic. Ainsi, la plateforme agit comme un véritable partenaire technique complet pour l’entretien et la réparation des remorques.

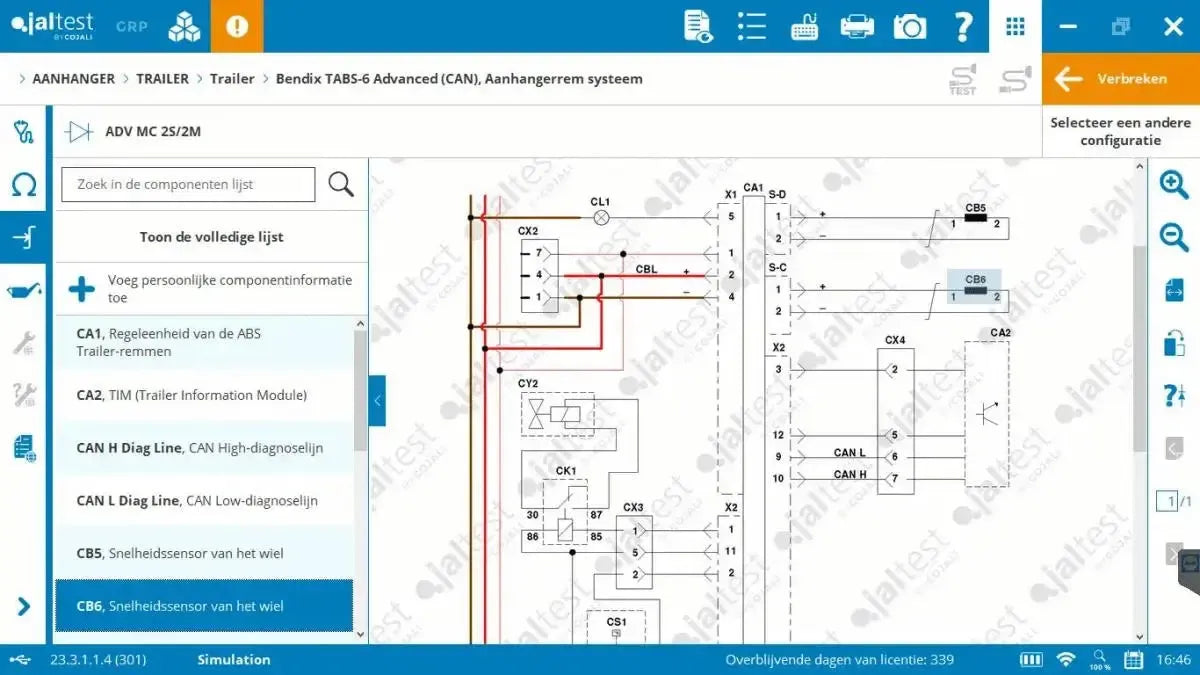

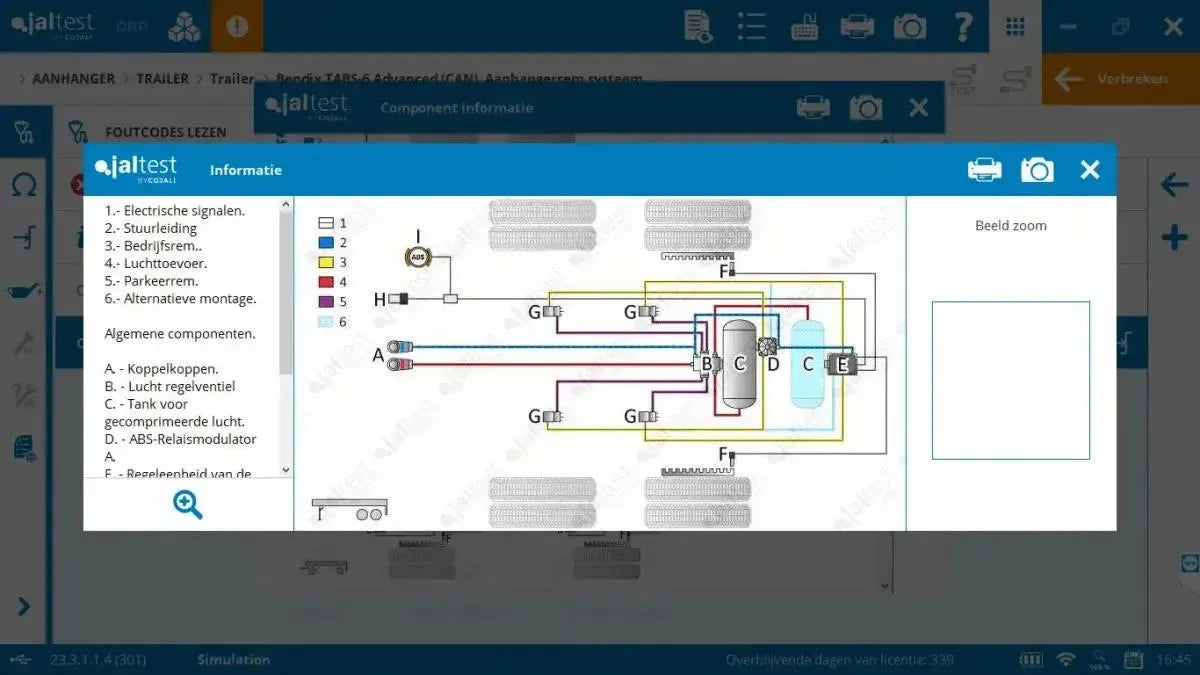

• Schémas électriques et pneumatiques interactifs : Schémas entièrement cliquables et dynamiques dans lesquels des composants tels que les capteurs ABS, les modulateurs EBS, les valves, les fusibles et le câblage sont directement liés à :
  • Explications des fonctions et du fonctionnement
  • Procédures de test et valeurs nominales mesurées
  • Photos des composants et descriptions de localisation
  • Brochages des connecteurs

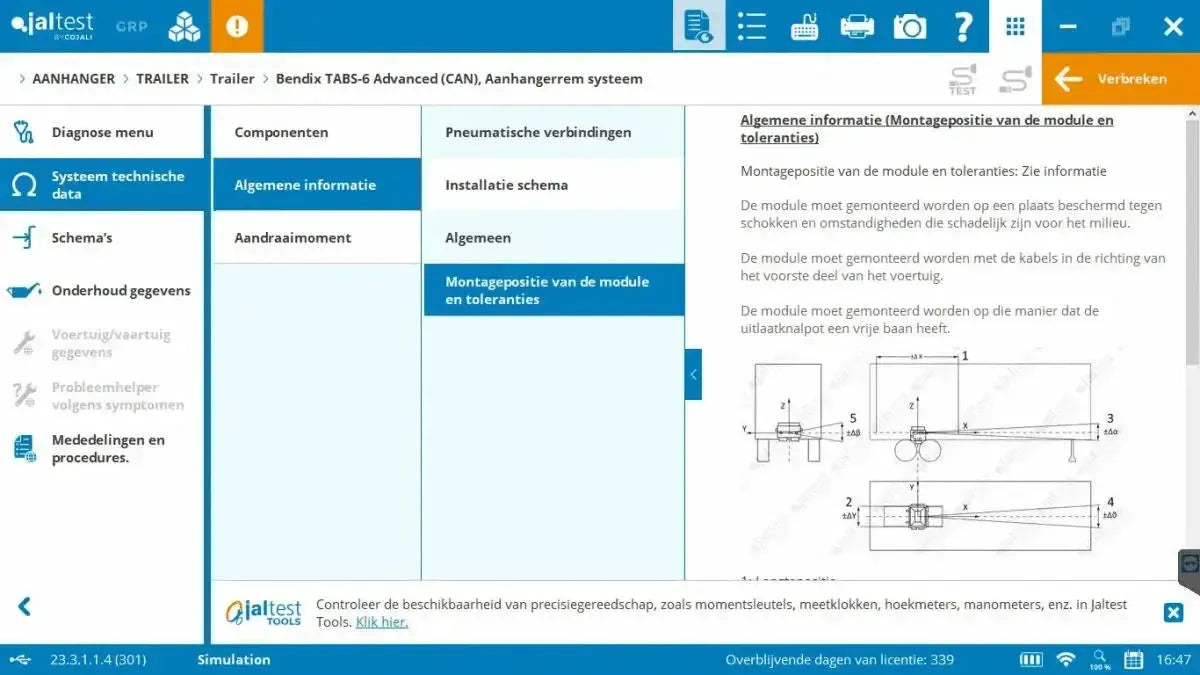

• Données techniques du système : Jaltest offre une documentation numérique complète par système de remorque, comprenant :
  • Données de réglage pour les systèmes de freinage et de suspension pneumatique
  • Spécifications pneumatiques, telles que les pressions nominales du système
  • Données des composants, y compris les caractéristiques des capteurs de pression, capteurs de vitesse et modulateurs EBS
• Guides de réparation par code d’erreur : En cas de code d’erreur, Jaltest génère un manuel de réparation étape par étape, incluant contrôle du câblage, inspection des conduites pneumatiques, tests de composants et solutions concrètes, adaptés au système spécifique.
• Diagnostic basé sur les symptômes : Même sans codes d’erreur, des plaintes telles que « freins qui restent bloqués » ou « remorque tire de travers lors du freinage » peuvent être examinées via une procédure de diagnostic guidée avec une séquence logique de tests.
• Bulletins techniques et procédures : Accès aux bulletins techniques publiés par Jaltest, axés sur problèmes fréquents et recommandations de réparation pour les systèmes de remorque.
• Dates d’entretien : Schémas d’entretien spécifiques au fabricant générés automatiquement, avec points d’inspection, intervalles de service et listes de pièces.
• Procédures de service : Instructions détaillées étape par étape pour effectuer les tâches de maintenance, incluant composants nécessaires, valeurs et réglages.

Modules logiciels spécialisés & extensions :

Le module Jaltest Remorque fait partie d'un écosystème modulaire et peut être étendu avec des logiciels et matériels spécialisés, ce qui augmente considérablement l'efficacité et l'ensemble des fonctionnalités en atelier :

• Jaltest GRP (Garage Resource Planning) : Un système intégré de gestion d'atelier et CRM, qui vous permet de gérer clients et véhicules, planifier les ordres de travail, générer devis et factures, et synchroniser les rapports de diagnostic avec les ordres de travail pour une administration complète.
• Jaltest ETM (Electronic Test Module) : Testeur externe permettant de commander individuellement les modulateurs EBS ou ABS, unités de contrôle de remorque, capteurs de roue (ABS/EBS inductif) et capteurs d'usure : idéal pour isoler et contrôler les composants électroniques.
• Jaltest Info Online : Une base de connaissances techniques complète avec manuels de réparation, schémas de câblage, explications des codes d'erreur, bulletins techniques et données d'ajustement système, intégrés dans l'environnement de diagnostic.
• Diagnostics Knorr‑Bremse : (optionnel) Fonctionnalité avancée de diagnostic pour systèmes EBS Knorr‑Bremse, incluant le support à la fois pour la remorque et la tête de tracteur, disponible en abonnement supplémentaire dans le logiciel Jaltest.

Marques de véhicules prises en charge :

• Remorques : Bendix, Carrier, Chereau, Cojali, Dana, Haldex, Knorr-Bremse, Thermo King, Vigia, Wabco

Contenu de l’emballage :

• Jaltest Interface Link V9
• Jaltest Adaptateur 15 broches DB15 - 16 broches OBD2
• Jaltest Câble de rallonge 26 broches DB26
• Jaltest USB-A - USB-B
• Jaltest Kit multiprises
• Jaltest Mallette de rangement (Compact)
• Jaltest Câble adaptateur pour allume-cigare

Informations sur la licence :

Le module Jaltest Trailer fonctionne sur la base d'une licence logicielle annuelle qui donne accès à toutes les fonctions de diagnostic et d'entretien spécifiques aux remorques au sein de la plateforme Jaltest. Cette licence comprend :

• Trois grandes mises à jour logicielles par an, avec une couverture améliorée pour les systèmes EBS, ECAS et autres systèmes de remorque, incluant de nouvelles fonctionnalités et des informations techniques à jour.
• Accès au support technique, incluant l'aide aux activations, l'analyse des erreurs, les mises à jour logicielles et les configurations système.

Construction modulaire :

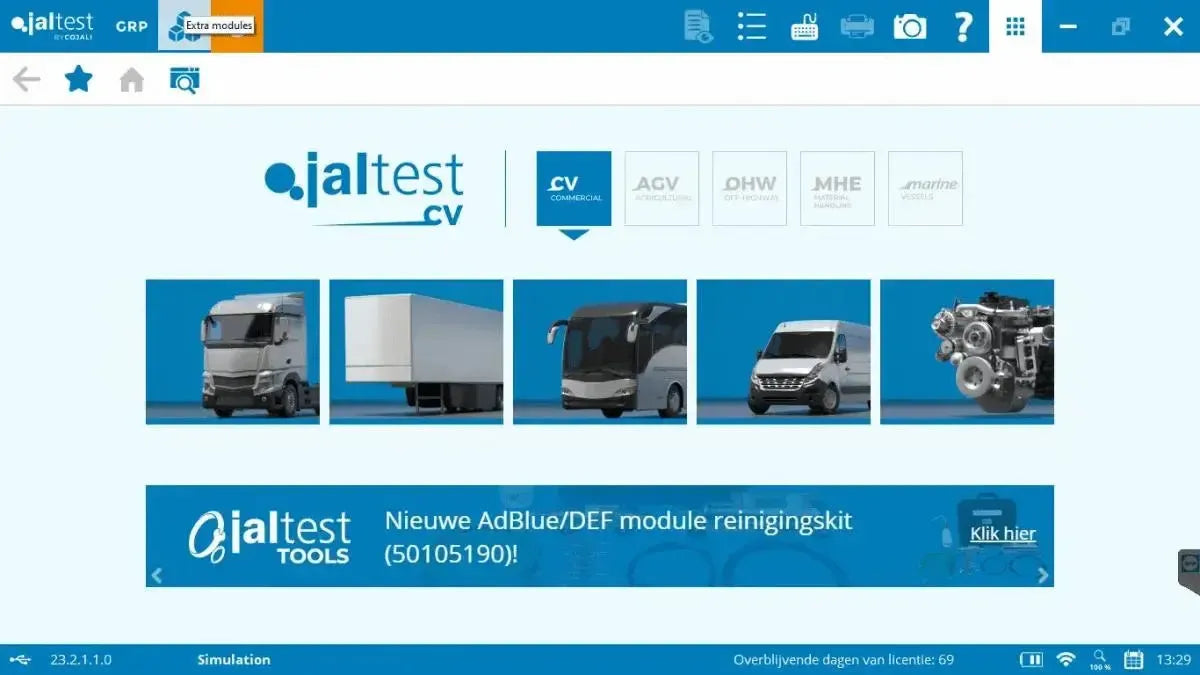

Le logiciel Jaltest est modulaire et extensible. En plus des remorques et semi-remorques, des licences supplémentaires peuvent être activées pour d'autres catégories de véhicules, telles que :

• Véhicules commerciaux (CV)
• Véhicules agricoles (AGV)
• Machines tout-terrain (OHW)
• Équipement de manutention (MHE)
• Applications maritimes (Marine)

Spécifications techniques
