Jaltest Balayeuses Appareil de diagnostic

Le module de lecture Jaltest OHW pour balayeuses est une plateforme de diagnostic multi-marques avancée spécialement conçue pour les véhicules industriels tels que les balayeuses et balayeuses de rue de marques telles que Hako, Schmidt, Boschung, Ravo, Karcher et Bucher. Le système combine le robuste Jaltest Link VCI avec le puissant logiciel de diagnostic Jaltest SOFT OHW, adapté aux besoins spécifiques des véhicules avec des sous-systèmes hydrauliques, électriques et mécaniques.

Jaltest OHW offre non seulement un accès aux codes d'erreur et aux données en direct, mais constitue une solution complète pour le diagnostic des pannes, maintenance, calibration et la gestion des systèmes. L'environnement logiciel intuitif aide les techniciens à localiser et résoudre les défauts dans les moteurs, l'hydraulique, la transmission, les réseaux CAN, les systèmes AdBlue et d'autres sous-systèmes essentiels utilisés dans les balayeuses modernes.

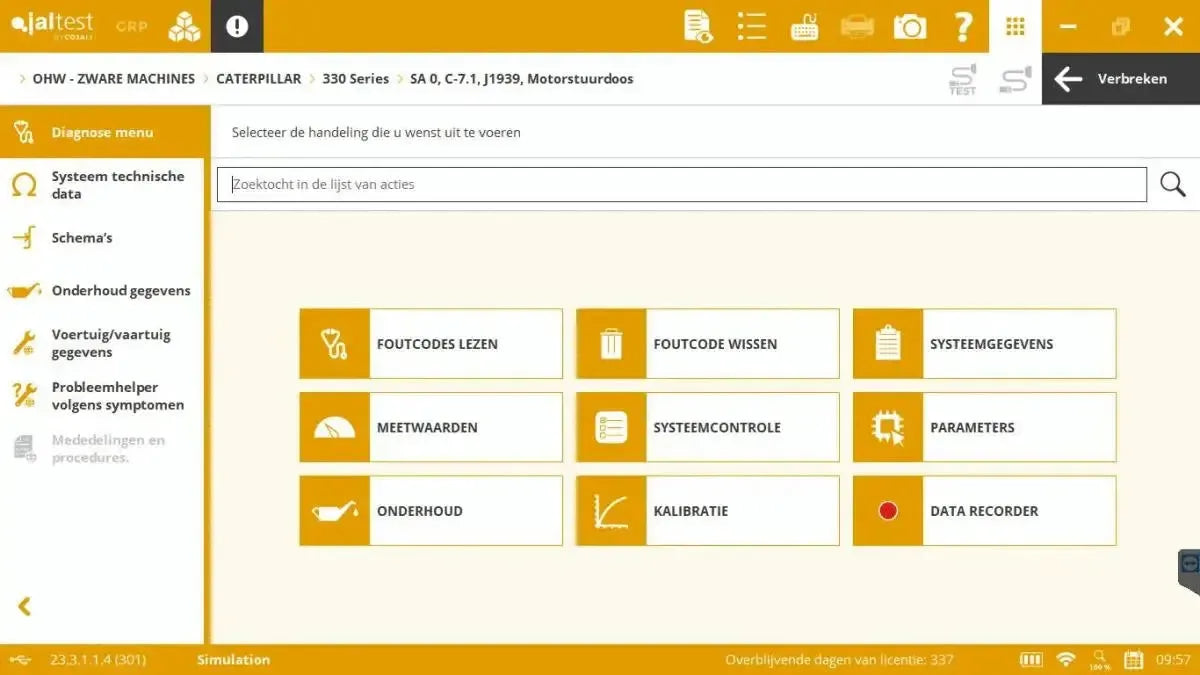

Fonctions de diagnostic :

Le module Jaltest OHW pour balayeuses offre un diagnostic complet au niveau OE pour tous les sous-systèmes électroniques et hydrauliques présents dans les balayeuses modernes. Cela permet aux techniciens de localiser rapidement et précisément les pannes et d'agir de manière ciblée.

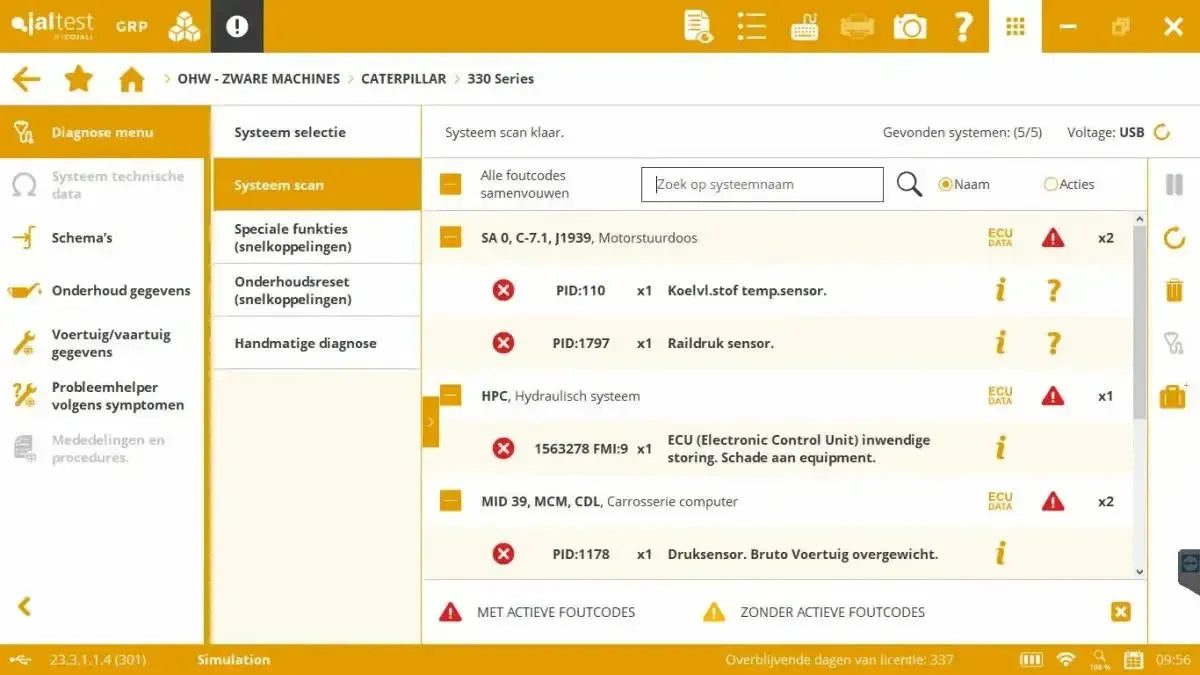

• Lecture et effacement des codes d'erreur : Détecte les codes d'erreur actifs, inactifs et permanents avec des descriptions claires et des références OEM d'origine. Après réparation, les codes d'erreur peuvent être effacés.
• Surveillance des données en direct : Affichage en temps réel des valeurs des capteurs et paramètres tels que régime moteur, pression hydraulique, températures, régime des moteurs de brosse, consommation de carburant et plus encore. Les valeurs peuvent être affichées numériquement, graphiquement ou dans des vues personnalisées.
• Test des actionneurs : Permet de commander des composants individuels tels que vannes hydrauliques, moteurs de brosse, pompes, systèmes d'alimentation en carburant, ventilateurs ou capteurs pour vérifier leur fonctionnement.
• Informations système et ECU : Donne un accès direct aux données d'identification des unités de commande telles que le numéro de pièce, la version logicielle, le numéro de série et les heures de fonctionnement, y compris le statut de communication et la position sur le réseau (par ex. CAN).

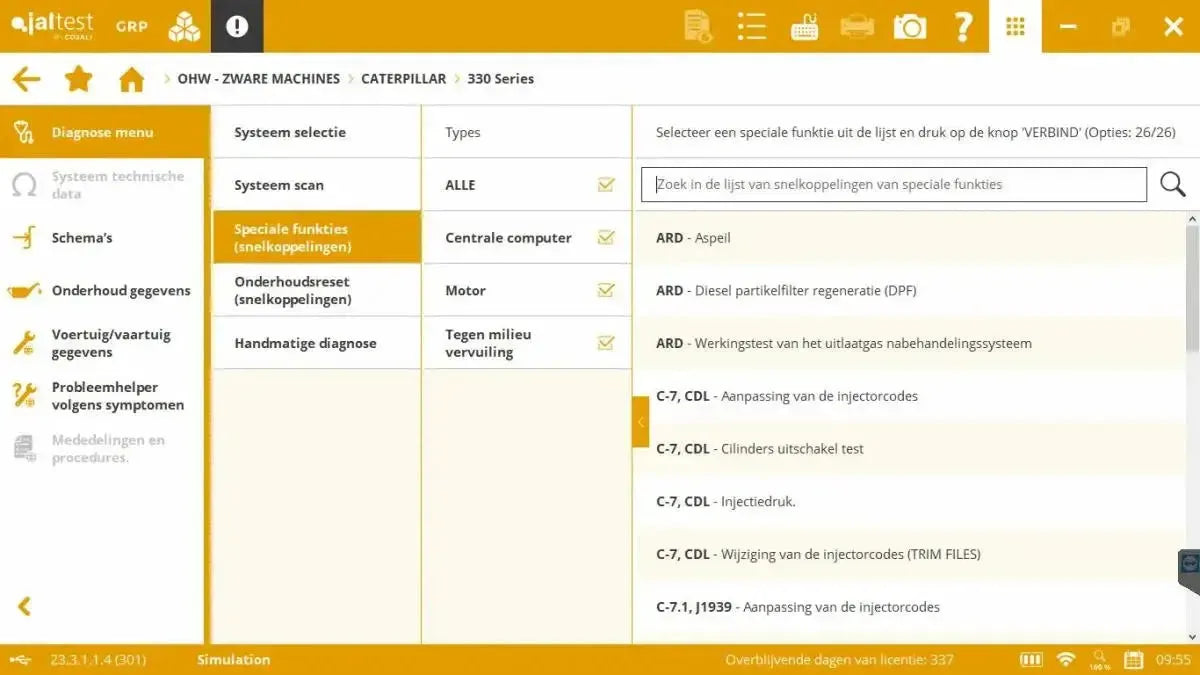

Fonctions d'entretien, de service et de calibration :

Le module Jaltest OHW pour balayeuses offre une gamme exceptionnellement large et approfondie de fonctions d'entretien, de service et de calibration, adaptées aux systèmes des balayeuses modernes. Ces fonctions sont équivalentes à – et souvent même plus avancées que – celles des équipements de diagnostic d'origine concessionnaire. Elles permettent aux techniciens de résoudre eux-mêmes des pannes complexes et d'effectuer des opérations de service complètes dans un seul environnement de diagnostic.

Moteur et post-traitement des gaz d'échappement :

• Service FAP : prend en charge la régénération statique et dynamique du filtre à particules, y compris la réinitialisation des valeurs de suie et de cendres et le contrôle des capteurs de contre-pression.
• Service système SCR/AdBlue : effectue des réinitialisations système, contrôle la pression de la pompe, réalise des tests d'étanchéité et teste la pompe AdBlue, l'injecteur et le chauffage.
• Codage des injecteurs : code les injecteurs IMA, C2i ou C3i dans l'ECU pour une injection de carburant précise.
• Tests de condition moteur : comprend notamment la coupure de cylindres, les tests de compression et la commande variable du turbo (VGT).
• Apprentissage EGR : calibre la vanne EGR après maintenance pour des valeurs correctes d'émission et de combustion.

Transmission et chaîne cinématique :

• Calibration de la transmission : prend en charge les transmissions hydrostatiques, powershift et CVT avec réglage après réparation ou remplacement de composants.
• Apprentissage de l'embrayage : détermine le point d'engagement de l'embrayage via une procédure d'apprentissage guidée.
• Paramètres de transmission : réglage de la vitesse de déplacement lente, de la réponse de la pédale et des paramètres de traction.

Fonctions du système hydraulique :

• Calibrages hydrauliques : calibrage des valves proportionnelles, joysticks, capteurs d'angle, de longueur et de pression sur mât/bras.
• Réglages de pression et de débit : réglage des pressions de travail maximales et des débits hydrauliques.
• Tests hydrauliques actifs : commande directe des valves et pompes pour localiser rapidement les pannes de composants.

Fonctions spécifiques aux Véhicules agricoles et travaux publics :

• Calibrage du dispositif de levage : réglage de la hauteur de levage, de la vitesse de descente, de la force de traction et de la réactivité.
• GPS et automatisation de la direction : diagnostic et calibrage des systèmes de guidage automatique des véhicules.
• Châssis et systèmes de freinage : entretien et calibrage des composants de freinage hydrauliques et électroniques.
• Essieu avant suspendu : calibrage des systèmes de suspension pour le confort et la stabilité sur terrain accidenté.

Diagnostic avancé & informations techniques :

La véritable puissance du module Jaltest OHW pour balayeuses réside dans l'intégration directe d'informations techniques spécialisées au sein du logiciel de diagnostic. Ainsi, la plateforme ne sert pas seulement de lecteur de codes d'erreur, mais agit comme un partenaire technique complet en atelier pour l'entretien et la réparation des balayeuses de rue et véhicules de nettoyage multifonctions modernes.

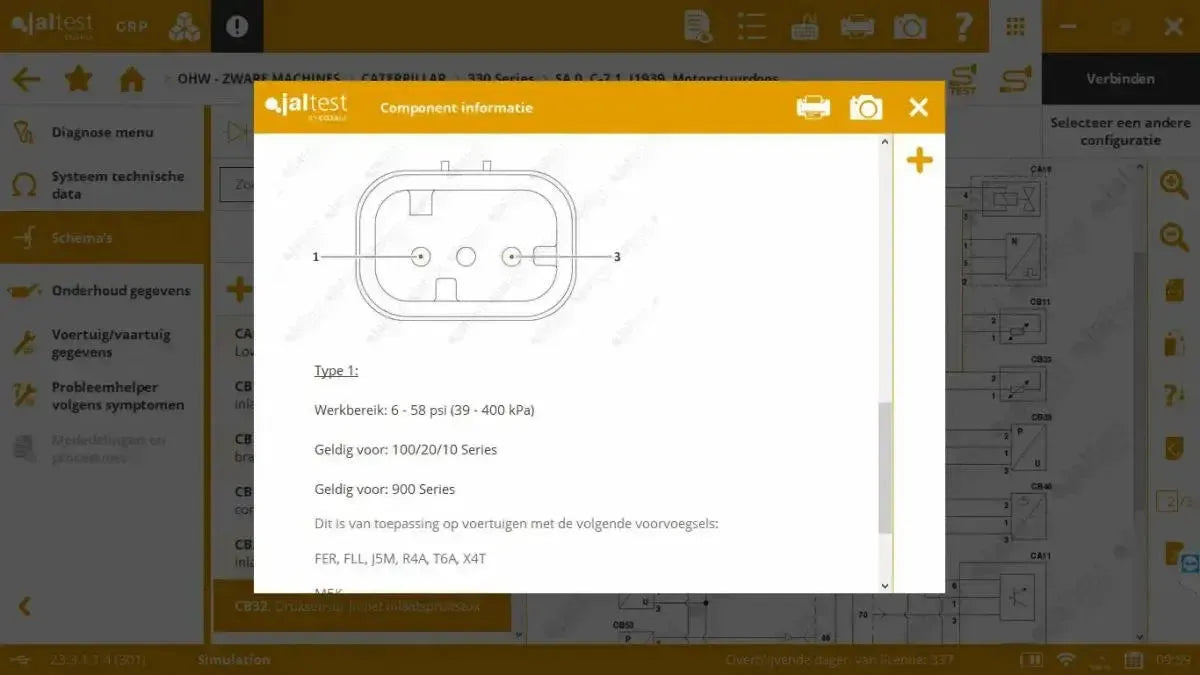

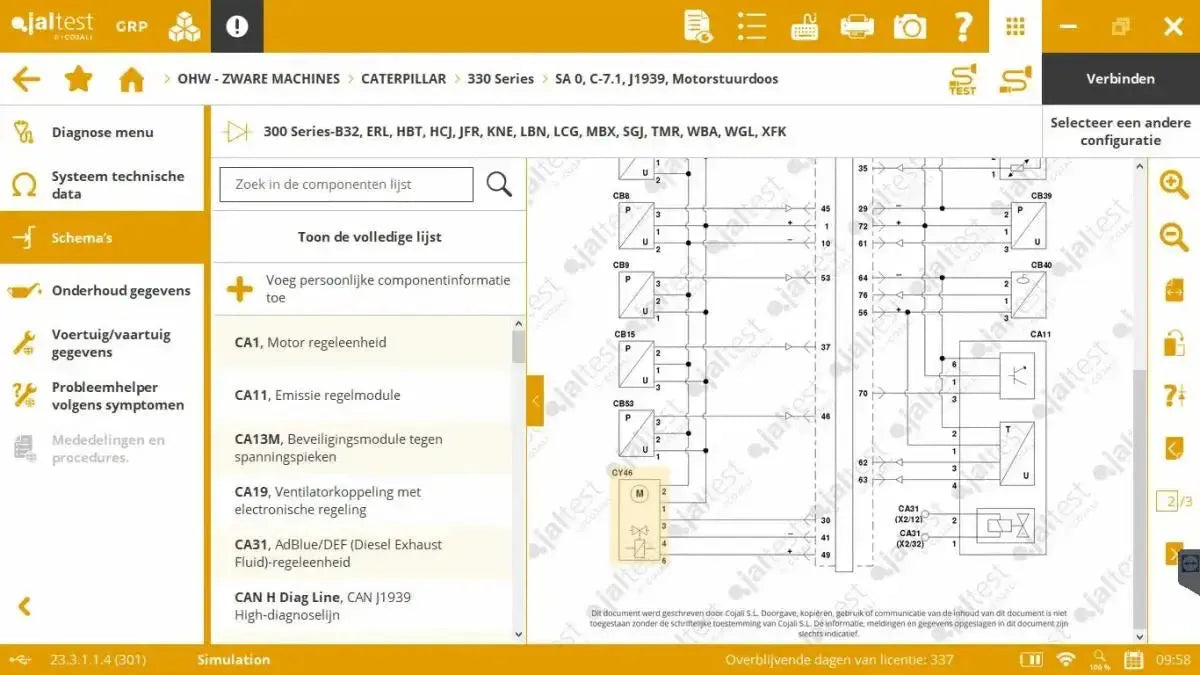

• Schémas hydrauliques et électriques interactifs : Schémas entièrement dynamiques dans lesquels des composants tels que pompes, valves et capteurs, ainsi que fusibles et câblage, sont cliquables. Chaque clic affiche des informations directement liées telles que :

  • Fonction et fonctionnement du composant
  • Procédures de test et valeurs nominales de mesure
  • Photos des composants et descriptions de localisation
  • Brochages des connecteurs

• Données techniques de la machine : Accès à une base de données complète avec documentation spécifique à la machine, incluant :

  • Couples de serrage pour composants moteur et châssis
  • Spécifications hydrauliques, telles que pressions système, débits et données de réglage
  • Spécifications des fluides pour huile hydraulique, huile moteur, liquide de refroidissement et plus
  • Données des composants avec caractéristiques techniques de par exemple capteurs de pression, vannes proportionnelles et tous les ECU pertinents
• Guides de réparation par code d'erreur : Pour chaque code d'erreur, un manuel étape par étape est proposé avec des contrôles de câblage, des tests de composants et de conduites, et des solutions spécifiques par marque et modèle.
• Diagnostic basé sur les symptômes : En cas de problèmes tels que "pas de pression hydraulique" ou "le moteur cale sous charge", des diagnostics guidés peuvent être effectués, même sans codes d'erreur présents.
• Bulletins techniques et procédures : Accès direct aux informations Jaltest sur les pannes récurrentes, réparations fréquentes et instructions spécifiques à la marque.
• Dates d'entretien : Plans d'entretien générés automatiquement basés sur les heures de fonctionnement, incluant les tâches spécifiées, intervalles de remplacement et listes de pièces.
• Procédures de service : Instructions claires pour l'entretien périodique, adaptées au type de machine, avec mention des pièces, spécifications et opérations.

Modules logiciels spécialisés :

La plateforme Jaltest est modulaire et peut être étendue avec des modules logiciels supplémentaires qui augmentent considérablement la fonctionnalité et l'efficacité de l'appareil de diagnostic :

• Jaltest GRP (Planification des Ressources de Garage) : Un système de gestion d'atelier intégré offrant des fonctions pour la gestion client, la planification des ordres de travail, la création de devis, l'historique des réparations, et le liaison automatique des rapports de diagnostic aux ordres de travail. Jaltest devient ainsi une plateforme complète de CRM et de gestion d'atelier.
• Jaltest ETM (Module de Test Électronique) : En combinaison avec le matériel ETM optionnel, il est possible de tester des composants électroniques hors du véhicule. Cela est idéal pour le diagnostic de pièces telles que les modulateurs ABS, capteurs de pédale de frein, capteurs de pression et capteurs de vitesse en cas de doute sur leur fonctionnement.
• Jaltest Info : Accès à une base de connaissances technique complète avec manuels de réparation, schémas de câblage, données de réglage, explications des codes d'erreur et bulletins techniques, triés par marque de véhicule et type de machine. Cette encyclopédie numérique est entièrement intégrée à l'environnement de diagnostic.

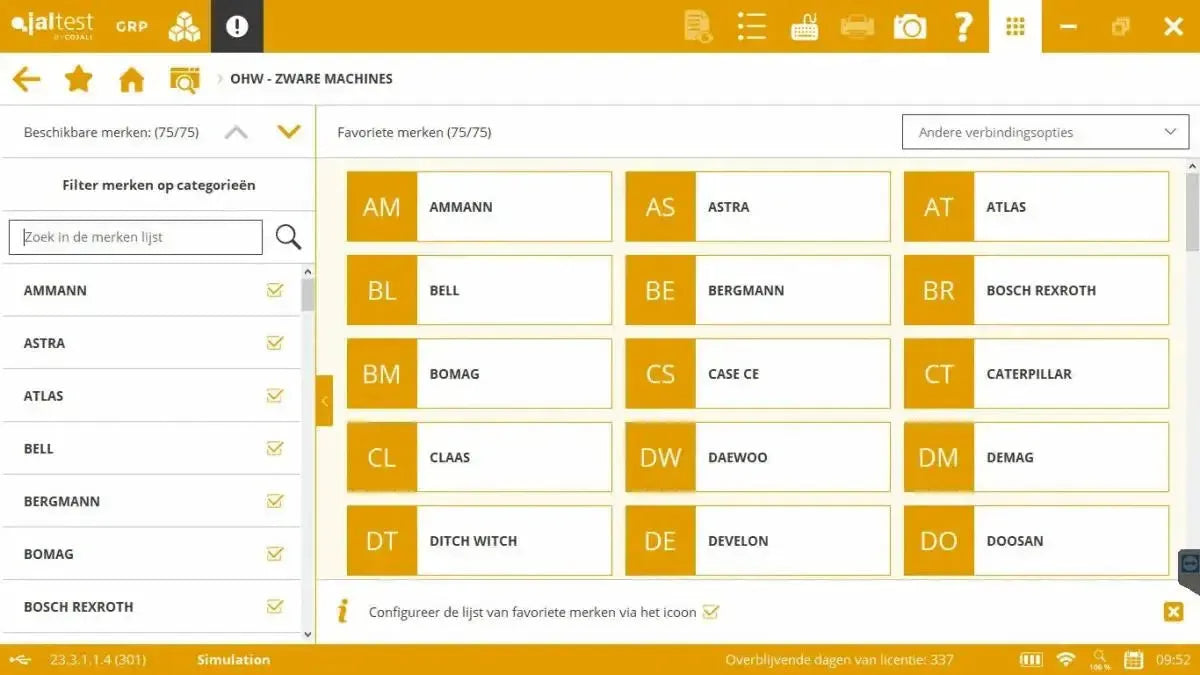

Marques de véhicules prises en charge :

• Véhicules agricoles voertuigen: Aebi, ASH, Ausa, Bobcat, Boschung, Bucher, CMAR, Dulevo, Elgin, Eurovoirie, Hako, Hansa, Johnston, Kärcher, Ladog, Lindner, Macro Clean, Mathieu-YNO, Multicar, Nilfisk, Piaggio, Piquersa, Ravo, Reform, Scarab, Schmidt, Tenax

Contenu de l’emballage :

• Interface Jaltest Link V9
• Jaltest Adaptateur 15 broches DB15 - 16 broches OBD2
• Jaltest Câble de rallonge 26 broches DB26
• Jaltest USB-A - USB-B
• Jaltest Kit multiprises
• Jaltest Mallette de rangement (Compact)
• Jaltest Câble adaptateur allume-cigare

Informations sur la licence :

Le module Jaltest OHW pour véhicules agricoles fonctionne sur la base d'une licence logicielle annuelle. Cette licence offre un accès complet à toutes les fonctions de diagnostic, d'entretien et de calibration pour les balayeuses de rue et autres véhicules multifonctions du segment hors route. La licence comprend :

• Trois grandes mises à jour logicielles par an, avec une couverture étendue des marques et des systèmes pour les véhicules agricoles, de nouvelles fonctionnalités et des informations techniques à jour.
• Accès au support technique, y compris l'aide à l'activation, l'analyse des codes d'erreur, les mises à jour logicielles et l'interprétation des données techniques.

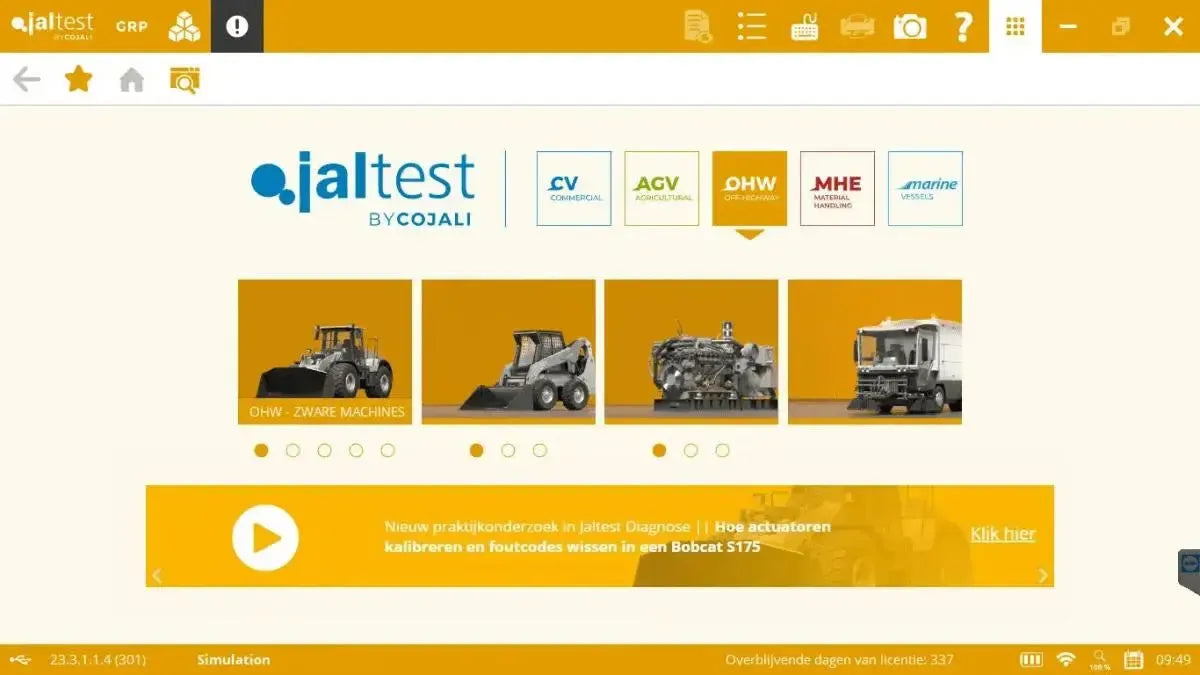

Construction modulaire :

Le logiciel Jaltest est modulaire et extensible. En plus des véhicules agricoles (OHW), des licences supplémentaires peuvent être activées pour d'autres catégories de véhicules, telles que :

• Véhicules commerciaux (CV)
• Véhicules agricoles (AGV)
• Applications maritimes (Marine)
• Équipements de manutention (MHE)
• Machines hors route (OHW)
