Jaltest CV (Véhicules commerciaux) | Appareil de diagnostic

Contenu de l'emballage

La valise contient le matériel qui vous permet d'établir la connexion, ainsi que les droits logiciels qui déverrouillent les module CV. Le matériel est identique à celui de l'ensemble vendu séparément 70001052; la différence entre les appareils de diagnostic réside dans le module logiciel, non dans le mallette. Ci-dessous, vous trouverez pour chaque composant sa description et son numéro de référence correspondant.

Matériel

• Jaltest Link V9 (70001015): L'interface de diagnostic que vous branchez sur la prise de diagnostic du véhicule, avec connecteur DB26 26 broches vers le câble et USB-C vers le PC.
• Kit multibroche (70002001): Vingt multibroches JTP01 à JTP10, chacun en deux couleurs, le câble de raccordement JTP101 et deux câbles d'alimentation — JDC10AM2 avec pinces de batterie et JDC20AM2 pour l'allume-cigare. Vous pouvez ainsi vous connecter directement à un connecteur pour lequel aucun câble de diagnostic spécifique n'existe.
• Câble OBD, 16 broches (JDC213.9): Le câble standard pour la prise de diagnostic ordinaire.
• Câble USB-C (JDC107.9B): La connexion entre la Link et votre ordinateur portable.
• Câble d'extension 100 cm (JDC100): Avec connecteur DB26 26 broches, le connecteur large sur la Link elle-même.
• Mallette (70003015) : Dimensions compactes : 505 x 381 x 146 mm.

Logiciel

• Logiciel (29303) : Acquisition unique qui déverrouille le module CV.
• Activation de la licence, douze mois (71502018) : Droit d'utilisation pendant la première année.
• INFO Online CV (29440) : Documentation technique fournie avec le logiciel. Incluse, non vendue séparément et gratuite jusqu'en 2026.
• Jaltest GRP : Logiciel d'atelier de Cojali pour la gestion des clients, véhicules et rapports, disponible en modes Basic, Synchro et Enterprise ; les trois sont activables gratuitement.

Un ordinateur portable et la câbles spécifiques aux marques ne sont pas inclus. Voir Câbles et ordinateur plus loin sur cette page.

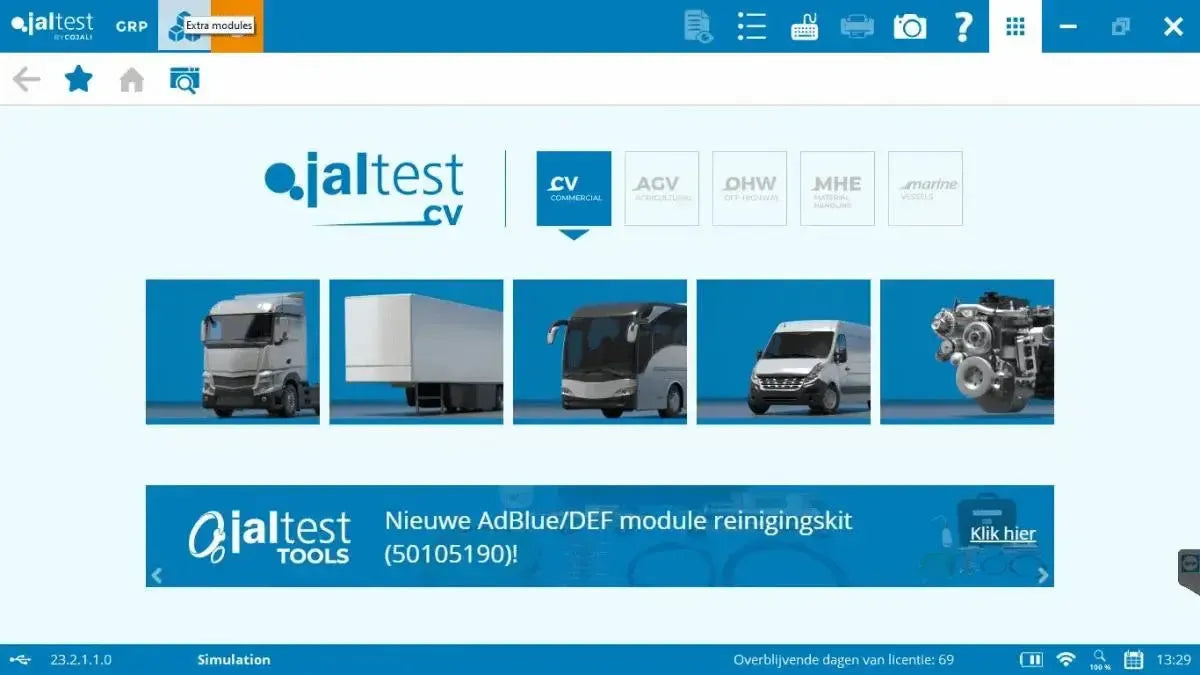

Véhicules et systèmes couverts

Jaltest CV couvre quatre catégories — camions, remorques, autobus et fourgonnettes. La présence d'une marque dans la liste signifie qu'il existe une couverture, non que chaque modèle et année de fabrication soit entièrement supporté. Le classement par continent fait référence au pays d'origine de la marque, non au propriétaire actuel.

Camions

Grandes marques parmi les camions du couverture de Jaltest CV : DAF, Iveco, MAN, Mercedes-Benz, Renault, Scania et Volvo.

Toutes les 70 marques de camions, réparties par continent :

Remorques

Pour remorques Jaltest ne tient pas compte du constructeur mais du système de freinage installé. Si vous effectuez une recherche sur Krone du Schmitz, vous ne les trouverez pas : la couverture s'effectue via Bendix, Cojali, Haldex, Knorr-Bremse et Wabco.

Autobus

Grandes marques parmi les autobus du couverture de Jaltest CV : Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL et Volvo.

Toutes les 73 marques d'autobus, réparties par continent :

Fourgons utilitaires

Grandes marques parmi les fourgonnettes du couverture de Jaltest CV : Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault et Volkswagen.

Toutes les 45 marques de fourgons utilitaires, réparties par continent :

Européen comprend Royaume-Uni, Turquie et Russie. Chinois est distinct de Asiatique, qui regroupe le Japon, la Corée du Sud, l'Inde et Taïwan. La catégorie Autre rassemble les marques originaires d'Australie et d'Afrique, ainsi que certains constructeurs dont l'origine n'a pas pu être déterminée.

Les systèmes du véhicule

• Entraînement : Moteur, boîte de vitesses et post-traitement des gaz d'échappement, regroupés dans le logiciel sous la catégorie Dépollution avec SCR et AdBlue.
• Freinage et châssis : Frein de service, freins auxiliaires, préparation de l'air comprimé, suspension, direction et module de châssis.
• Électronique et confort : Ordinateur central, modules électroniques, tableau de bord, éclairage, climatisation, chauffage, écran, audio et coupure de démarrage.
• Sécurité : La catégorie Sécurité, avec l'assistance de freinage d'urgence et la surveillance des voies de circulation. Il n'existe pas de rubrique distincte pour l'ESP.
• Enregistrement des données : La catégorie Enregistrement de données, télématique et FMS, comprenant également le tachygraphe.

Rechercher par composant plutôt que par véhicule

Si le même système est installé dans plusieurs marques, vous pouvez le rechercher par composant au lieu de par véhicule. Cela s'avère pratique pour un système de du freinage-ABS équipant des dizaines de constructeurs.

• Freins, ABS et EBS : Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali et International.
• Aide à la conduite et sécurité : Wabco, Meritor Wabco, Bendix et Eaton.
• Suspension et pression des pneus : Wabco, Meritor Wabco, Bendix et Dana.
• Boîte de vitesses et rétarder : ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu et GM.
• Moteurs : Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori et PSI.
• Transport frigorifique : Thermo King et Carrier, avec unités pour remorque et camion.

Ce que vous pouvez faire

Avec la module CV vous lisez les calculateurs du véhicule, consultez les valeurs de mesure et pilotez les composants. En outre, vous effectuez les opérations de maintenance qui exigent un logiciel : le filtre à particules, l'injecteurs, l'étalonnages et la régleurs d'entretien.

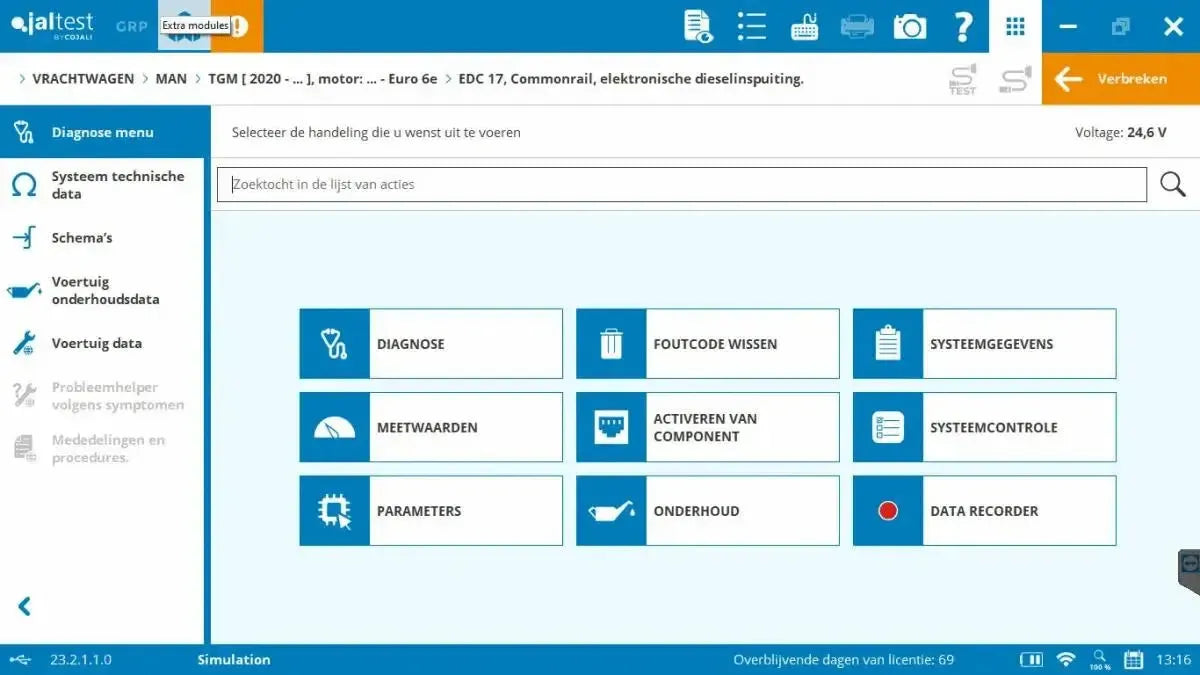

Diagnostic

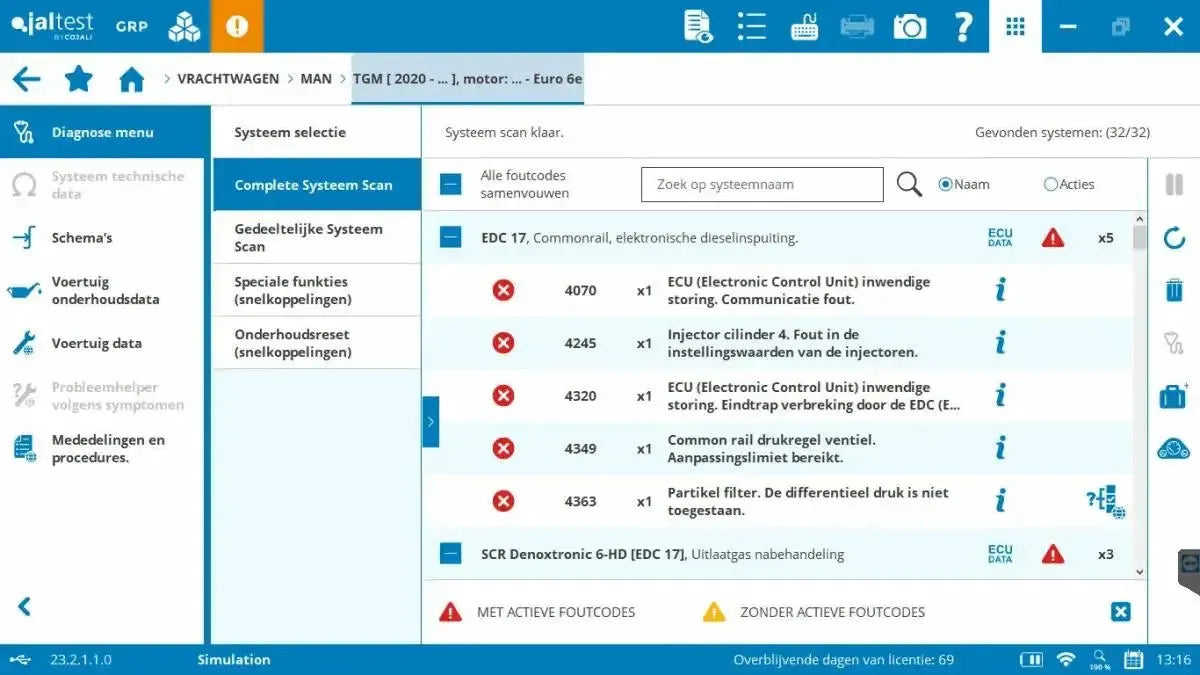

• Lecture des codes défaut : La mémoire de défauts du calculateur, avec les informations relatives aux codes.
• Valeurs de mesure : Les valeurs des capteurs connectés affichées à l'écran.
• Pilotage des composants : Commander des pièces de manière ciblée pour vérifier leur fonctionnement.
• Données du calculateur : Numéro de série, version du logiciel et autres données du calculateur.
• Paramètres et étalonnages : Configurer les calculateurs et régler les systèmes.

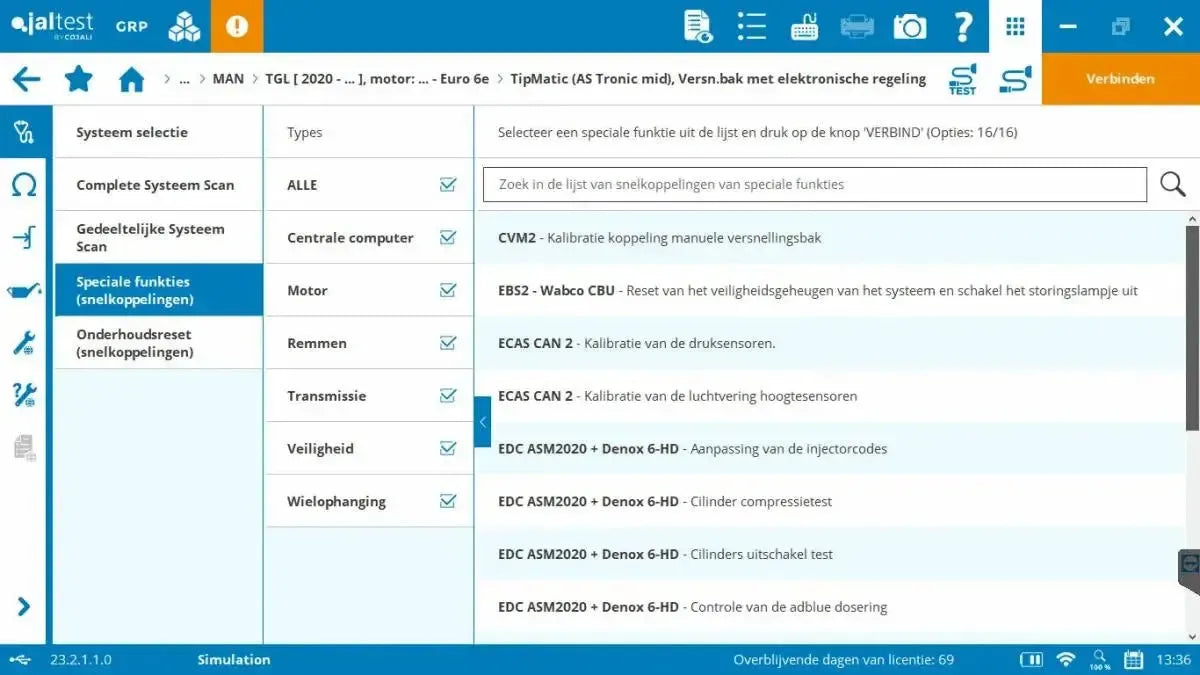

Maintenance

• Filtre à particules (FAP) : Régénération forcée, puis enregistrement après remplacement.
• Test de désactivation des cylindres : Désactiver les cylindres individuellement pour évaluer le fonctionnement du moteur.
• Codage des injecteurs : Enregistrer les nouveaux injecteurs dans la gestion du moteur.
• Étalonnage des composants : Réajuster après remplacement.
• Compteurs d'entretien : Réinitialiser après un service.

La différence avec le mode expert

Le diagnostic standard consiste à lire, mesurer et commander. En mode mode expert vous modifiez en outre paramétrer les unités de contrôle : l'étalonnage des capteurs et des actionneurs, le réglage des paramètres de fonctionnement et la régénération du filtre à particules. Ce mode est d'ailleurs inclus.

Câbles et ordinateur

La valise contient le câble OBD 16 broches pour la connexion standard. Si le véhicule dispose d'une connecteur constructeur, un câble séparé est fourni à cet effet ; ces câbles peuvent être détachés et sont regroupés dans trois jeux de câbles. L'logiciel elle-même fonctionne sur un PC Windows.

• Camion et autobus (29362) : Câbles pour Volvo, Mercedes-Benz et MTU, systèmes de freinage Wabco, Renault, Iveco, la série MAN TG, DAF et MAN avec connecteur à 37 broches.
• Remorque (70002024) : Câbles pour Wabco et Knorr-Bremse, pour Haldex EB+/TRS et TPMS, et pour CAN de remorque selon ISO 7638-1.
• Unités de refroidissement (29989) : Câbles pour Thermo King et Carrier, et pour Carrier CAN.
• Câbles séparés : Disponibles à l'unité également, si votre atelier n'utilise qu'une seule marque.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali propose le Jaltest Rugged PC et la A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble adapté à votre véhicule dépend du connecteur de diagnostic installé sur le véhicule et non de la marque sur la calandre. Vérifiez le connecteur sur le véhicule avant de commander : s'il s'agit de la prise OBD2 à 16 broches, le câble fourni JDC213.9 suffit ; s'il s'agit d'un connecteur spécifique à la marque, le câble correspondant se trouve dans l'un des trois jeux de câbles.

Licence et renouvellement

Le licence logicielle s'étend douze mois à partir du activation et est ensuite renouvelée annuellement contenant la licence de mise à jour (29051). Tant que la licence est active, vous recevez toutes les nouvelles versions du logiciel et conservez l'accès à informations techniques.

• Renouvellement : Annuellement, avec la licence de mise à jour (29051), pour une période de douze mois renouvelée.
• Durée : Douze mois à compter de l'activation.
• Installations : Maximum cinq ordinateurs. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement des données : À l'activation, après chaque nouvelle version du logiciel, puis tous les six mois.
• Achat de module supplémentaire : Un module acheté ultérieurement est aligné sur votre licence actuelle ; vous payez au prorata.
• Non-renouvellement : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques expire. Cojali continue de supporter une licence expirée pendant un an.

Extensions optionnelles

En plus de module CV il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais elles enrichissent la documentation, l'l'assistance ou les outils. Ci-dessous figure ce qui correspond à véhicules commerciaux.

• INFO Plus CV (70605005) : Les SMART Guides et les schémas électriques complets du véhicule.
• INFO Web CV : La même documentation via une plateforme web, par mois ou par an.
• OEM RMI : Les informations de réparation officielles du constructeur, par marque pour Iveco, DAF et Scania.
• Complément Knorr-Bremse : Le logiciel Knorr-Bremse lui-même, avec les informations techniques d'origine.
• Déverrouillage SGW : Accès aux véhicules équipés d'une Security Gateway, pour Iveco et FCA.
• Recherche de pièces détachées : Recherche des numéros de pièces par numéro de châssis, avec schémas éclatés.
• Jaltest ETM : Mesure directe des modulateurs et capteurs EBS.
• Jaltest ADAS : L'étalonnage des systèmes d'aide à la conduite ; nécessite un équipement d'étalonnage séparé.
• Jaltest ATS : Un an d'accès à l'assistance technique en anglais de Cojali. Renouvellement automatique ; résiliation possible par écrit jusqu'à trente jours avant la date d'expiration.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit Multibroches (70002001)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 DB26 26 broches – OBD2 16 broches | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100) | Câble prolongateur Link V9 DB26 26 broches (100 cm) | Interface
• 1x Jaltest (70003015) | Mallette compacte
• 1x Jaltest (29303) | CV (Véhicules utilitaires) | Activation logicielle
• 1x Jaltest (71502018) | CV (Véhicules utilitaires) | Licence logicielle
• 1xJaltest INFO Online CV (29440)
