Jaltest AGV (Agricole) Appareil de diagnostic

Le Jaltest AGV (Agricultural) est une plateforme de diagnostic multi-marques et multi-systèmes de premier plan, développée pour l'électronique complexe des véhicules agricoles modernes. Le système prend en charge une large gamme de machines, y compris les tracteurs, les moissonneuses-batteuses, les moissonneuses, les pulvérisateurs automoteurs et d'autres véhicules agricoles. La solution se compose du robuste Jaltest Link VCI (Vehicle Communication Interface) sans fil et du puissant logiciel de diagnostic Jaltest SOFT AGV.

Ce qui distingue Jaltest, c'est l'intégration directe de la diagnostic, documentation technique et assistance à la réparation au sein d'une seule plateforme. Le technicien est activement soutenu à chaque étape du processus – de l'identification des pannes moteur, hydrauliques ou électroniques à la calibration après réparation – le tout dans une interface conviviale et claire. Jaltest AGV est ainsi le partenaire idéal pour tout atelier travaillant avec du matériel agricole de plusieurs marques.

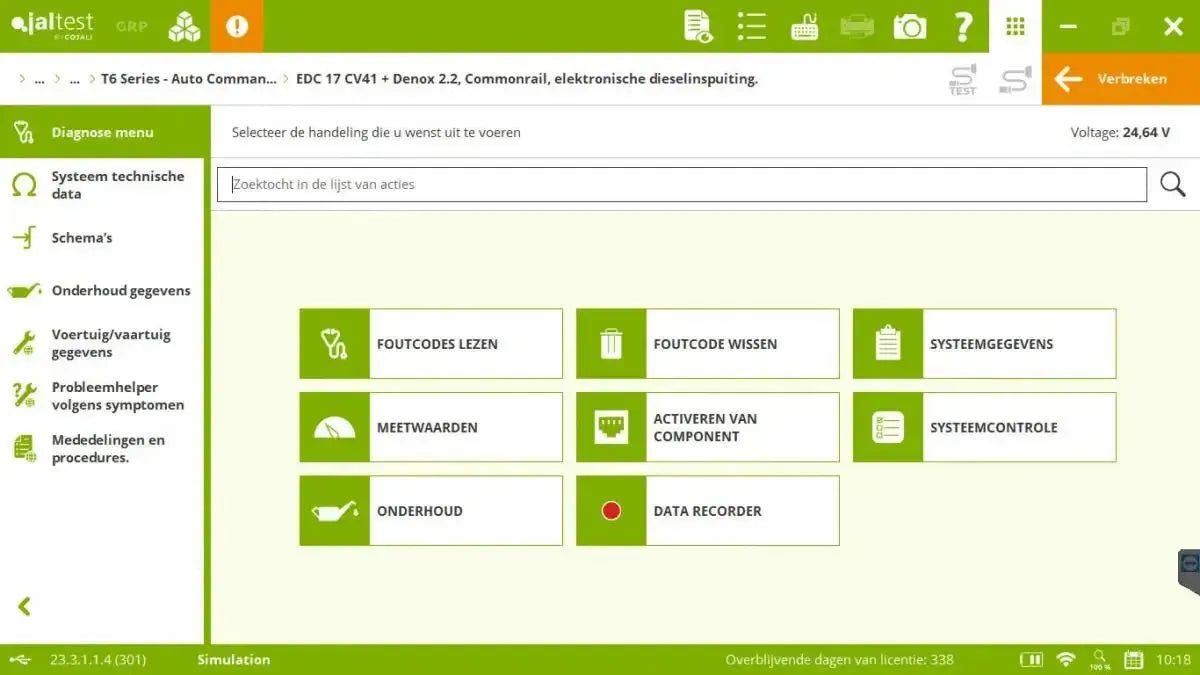

Fonctions de diagnostic :

Le module Jaltest AGV offre un diagnostic étendu, indépendant de la marque, au niveau OE pour tous les systèmes électroniques et hydrauliques des véhicules agricoles modernes. Il permet aux techniciens de détecter, analyser et résoudre rapidement les pannes.

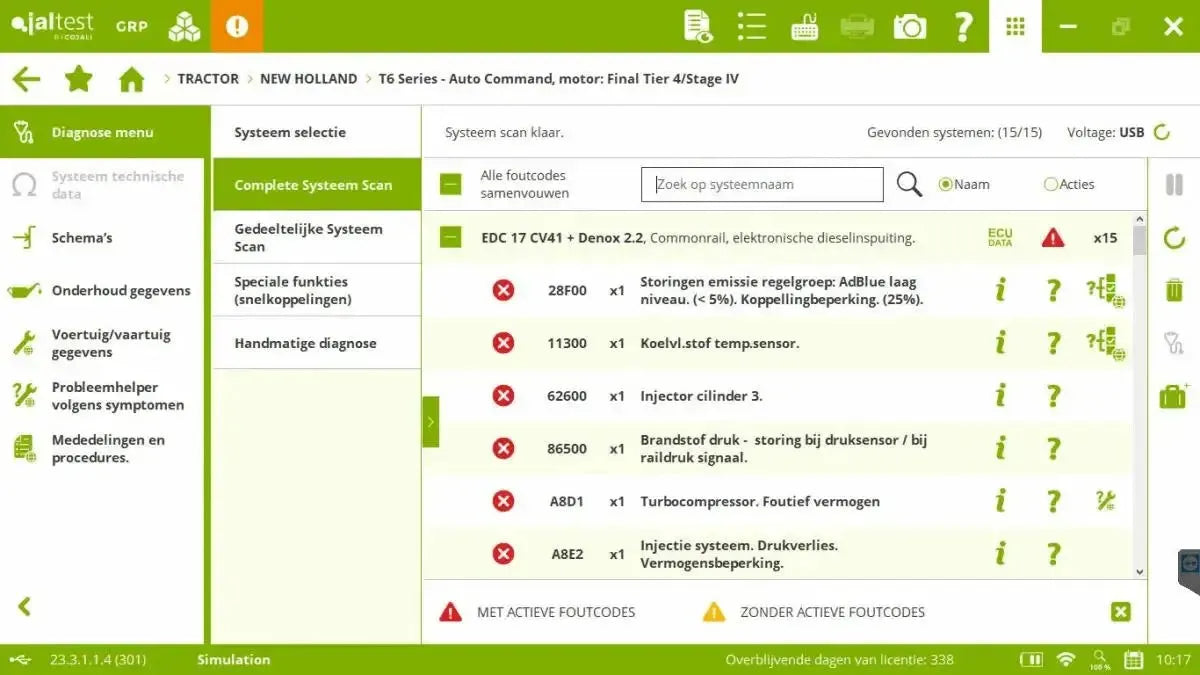

• Lecture et effacement des codes d'erreur : Détecte les codes d'erreur actifs, inactifs et permanents et affiche des descriptions claires des erreurs. Après une réparation, les codes d'erreur peuvent être effacés immédiatement.
• Surveillance des données en temps réel : Affichage en temps réel des valeurs des capteurs et paramètres système tels que la pression hydraulique, le régime moteur, la pression du turbo, les températures et plus encore. L'utilisateur peut créer ses propres listes de surveillance et les afficher numériquement, sous forme de compteurs ou via des graphiques interactifs.
• Test des actionneurs : Permet le contrôle direct des composants tels que les vannes hydrauliques, les vannes proportionnelles et les régulateurs de régime moteur pour vérifier leur bon fonctionnement lors du diagnostic.
• Informations système et ECU : Donne accès aux données d'identification importantes des modules de commande, telles que le numéro de pièce, la version du logiciel, le numéro de série et les données d'installation.

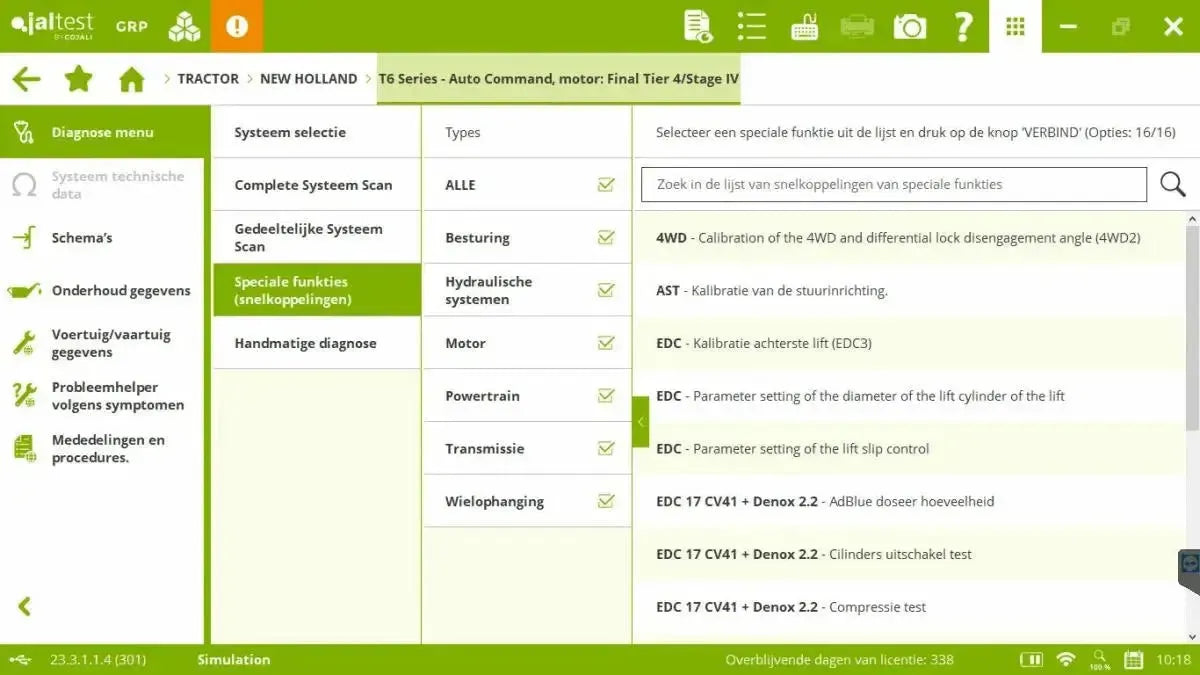

Fonctions d'entretien, de service & de calibration :

Le module Jaltest AGV offre un ensemble complet et approfondi de procédures d'entretien, de service et de calibration pour les véhicules agricoles tels que les tracteurs, les moissonneuses-batteuses et les pulvérisateurs automoteurs. Ces fonctions sont équivalentes – et dans de nombreux cas plus avancées – à celles des outils de diagnostic d'origine des concessionnaires, permettant aux techniciens d'effectuer des tâches complètes de diagnostic et de réparation de manière autonome.

Moteur et post-traitement des gaz d'échappement :

• Service FAP : Support pour le filtre à particules diesel (DPF), incluant régénération forcée, réinitialisation des valeurs de suie et de cendres, et contrôle des capteurs de contre-pression.
• Service système AdBlue (SCR) : Diagnostic complet du système SCR, incluant réinitialisation du système, test d'étanchéité, contrôle de la pression de la pompe et commande des composants AdBlue.
• Codage des injecteurs : Apprentissage des codes de calibration uniques (IMA / C2i / C3i) des injecteurs neufs ou révisés dans l'ECU.
• Contrôles système moteur : Tests guidés tels que désactivation des cylindres, test de compression, et contrôle du turbocompresseur (VGT).
• Apprentissage EGR : Calibration de la vanne de recirculation des gaz d'échappement (EGR) après nettoyage ou remplacement.
• Réinitialisation du service d'huile : Réinitialisation de l'indicateur d'entretien après vidange d'huile ou service planifié basé sur les heures de fonctionnement.

Transmission et entraînement :

• Calibration de la transmission : Calibration pour différents types de transmissions (hydrostatiques, powershift, CVT) pour un fonctionnement optimal après service.
• Apprentissage de l'embrayage : Procédure d'apprentissage automatique du point d'engagement de l'embrayage.
• Paramètres de transmission : Réglage des paramètres tels que la réponse de la pédale d'accélérateur et la vitesse de déplacement lente.

Système hydraulique :

• Calibrations hydrauliques : Calibration précise de :
  • Vannes proportionnelles pour fonctions de levage, flèche et auxiliaires
  • Joysticks et leviers de commande
  • Capteurs d'angle, de longueur et de pression
  • Pressions système et réglages de débit
• Tests hydrauliques actifs : Commande directe des vannes hydrauliques, pompes et actionneurs pour vérifier leur fonctionnement et localiser les pannes.

Fonctions agricoles spécifiques :

• Calibration de l'attelage (avant et arrière) : Réglage de la hauteur de levage, de la vitesse de descente, du contrôle de la force de traction et du comportement dynamique.
• Diagnostic d'outils ISOBUS : Lecture, identification et configuration des outils compatibles ISOBUS via le tracteur.
• GPS / pilotage automatique : Diagnostic et calibration des systèmes de direction automatiques et des capteurs associés.
• Systèmes de freinage et fonctions châssis : Entretien et diagnostic des freins électroniques et hydrauliques.
• Essieu avant suspendu : Calibration et réglage pour le confort et la stabilité.
• Calibration de la direction : Apprentissage des capteurs d'angle de direction, incluant le support pour la direction à quatre roues.

Diagnostic avancé & informations techniques :

La puissance du module Jaltest AGV réside dans l'intégration directe des informations techniques spécialisées au sein du logiciel de diagnostic. Ainsi, la plateforme évolue d'un simple lecteur de codes d'erreur à un véritable partenaire technique d'atelier pour les entreprises de mécanisation agricole.

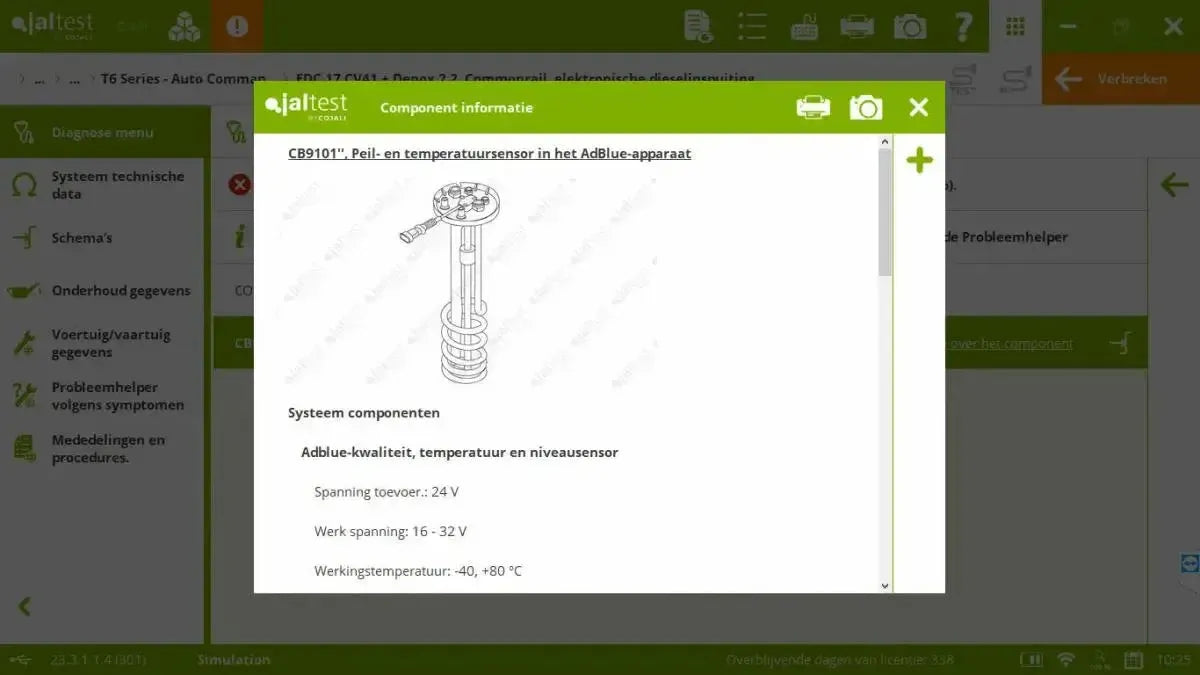

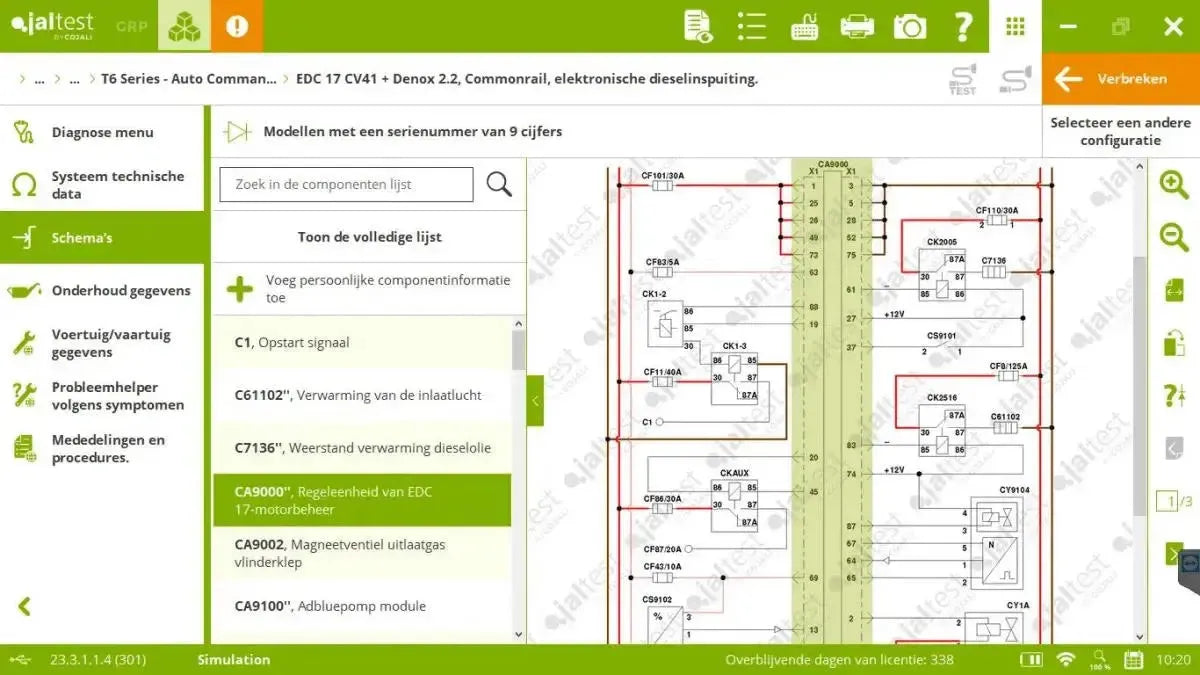

• Schémas hydrauliques et électriques interactifs : Schémas entièrement cliquables affichant dynamiquement des composants tels que pompes, vannes, capteurs, fusibles et câblage. Pour chaque élément, sont disponibles :
  • Fonction et fonctionnement du composant
  • Procédures de test et valeurs nominales de mesure
  • Photos des composants et descriptions des emplacements
  • Brochages des connecteurs
• Données techniques de la machine : Jaltest contient une documentation complète spécifique au véhicule par marque et modèle, incluant :
  • Couples de serrage pour les composants moteur et châssis
  • Spécifications hydrauliques, telles que les plages de pression, les débits et les données de réglage
  • Spécifications des fluides pour l'huile hydraulique, l'huile moteur, le liquide de refroidissement et le carburant
  • Données des composants des capteurs de pression, des valves proportionnelles et des ECU
• Guides de réparation par code d'erreur : Lors de la lecture d'un code d'erreur, Jaltest génère un guide de réparation étape par étape, incluant une inspection du câblage, des tests de composants et des solutions ciblées, adaptées à la machine et à la marque.
• Diagnostic basé sur les symptômes : En l'absence de codes d'erreur, les pannes peuvent être examinées sur la base des symptômes, tels que « pas de pression hydraulique » ou « moteur cale sous charge », à l'aide d'une logique de diagnostic guidée.
• Bulletins techniques et procédures : Accès direct aux bulletins techniques publiés par Jaltest concernant les pannes connues, les problèmes récurrents et les procédures de réparation par marque ou type d'AGV.
• Dates d'entretien : Programmes d'entretien spécifiques au fabricant générés automatiquement sur la base des heures de fonctionnement, incluant des instructions détaillées pour les moments de remplacement et les contrôles.
• Procédures de service : Instructions de travail étape par étape entièrement développées pour l'exécution des tâches d'entretien périodique, y compris les listes de pièces, les quantités de liquide et les valeurs de réglage.

Modules logiciels spécialisés :

Le module Jaltest AGV fait partie d'une plateforme modulaire et peut être étendu avec des modules logiciels spécialisés qui élèvent la fonctionnalité, les capacités de diagnostic et l'organisation de l'atelier à un niveau supérieur. Ces extensions sont entièrement intégrées dans l'environnement de diagnostic Jaltest et destinées à un usage professionnel dans le secteur agricole.

• Jaltest GRP (Garage Resource Planning) : Un système de gestion d'atelier entièrement intégré permettant aux utilisateurs de gérer la gestion client, l'enregistrement des véhicules, la planification des ordres de travail et la facturation de manière centralisée. Les rapports de diagnostic sont automatiquement liés au bon ordre de travail, créant ainsi un historique complet et numérique de maintenance par véhicule.

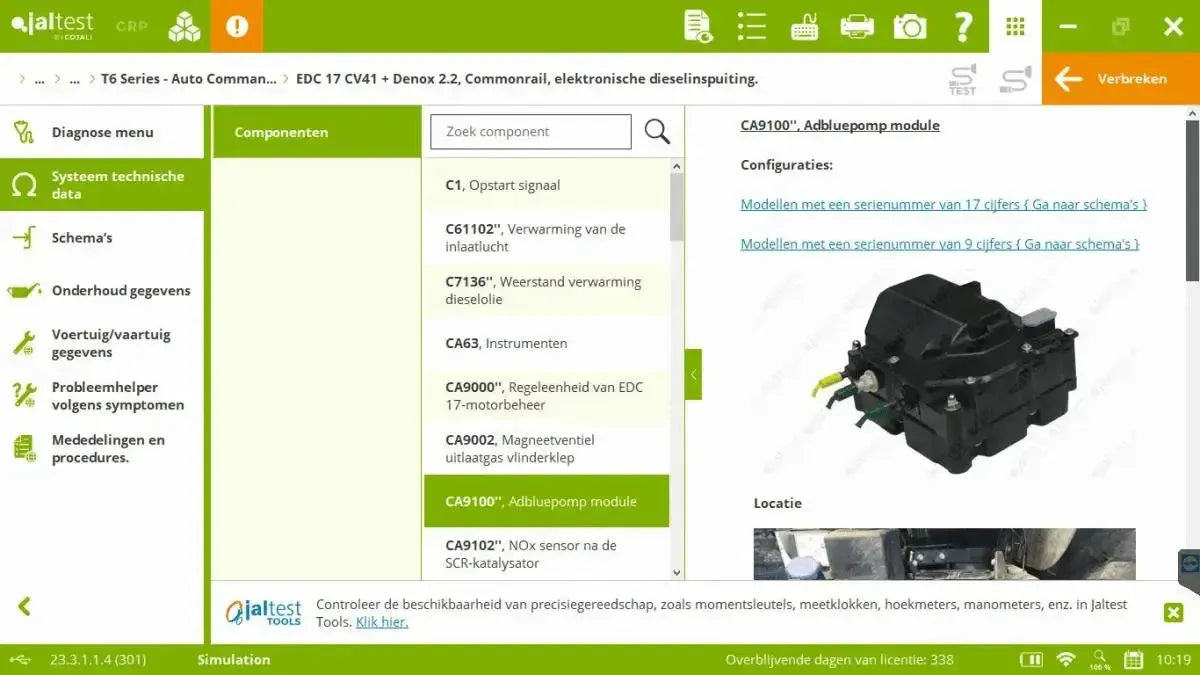

• Jaltest Info Online : Une base de connaissances techniques complète, continuellement mise à jour par le fabricant. Ce module offre un accès direct à :
  • Explications des codes d'erreur
  • Schémas électriques et hydrauliques
  • Manuels de réparation
  • Emplacements des composants et données de connexion
  • Bulletins techniques par type de véhicule

• Jaltest ETM (Electronic Test Module) : En combinaison avec le matériel ETM optionnel, il est possible de tester des composants électroniques hors véhicule, tels que :
  • Capteurs de pression et de position
  • Électrovannes et valves
  • Joysticks et modules de commande
  • Actionneurs et interrupteurs

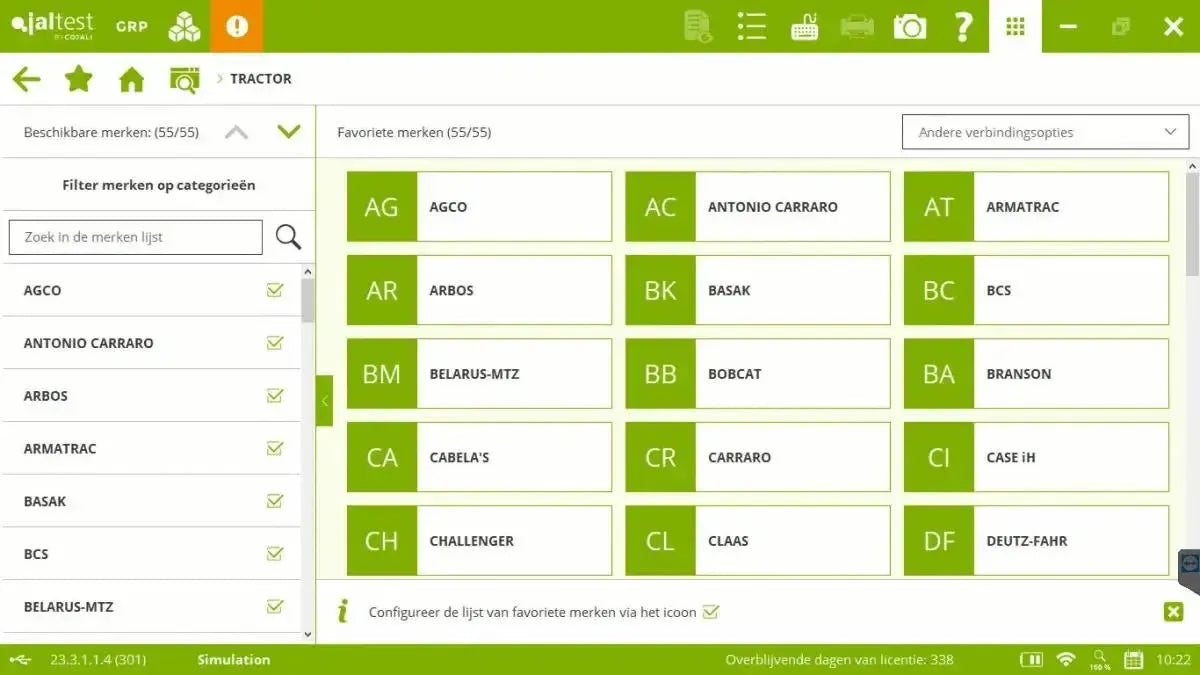

Marques de véhicules prises en charge :

• Tracteurs : AGCO, Antonio Carraro, ArmaTrac, Arbos, Basak, BCS, Belarus-MTZ, Bobcat, Branson, Cabelas, Carraro, Case IH, Challenger, Claas, Deutz-Fahr, Erkunt, Farmtrac, Fendt, Ferrari, Foton Lovol, Goldoni, Hinomoto, Hürlimann, Iseki, JCB, John Deere, Kamaz, Kioti, Kubota, Lamborghini, Landini, Lindner, LS, Mahindra, Massey Ferguson, Zoomlion, Zetor, Yanmar, Versatile, Valtra, Valpadana, Ursus, TYM, Terrion, Tecnoma, Steyr, Same, Rostselmash, Renault, Reform, Pellenc, Pasquali, New Holland, Mercedes-Benz, McCormick
• Machines de récolte : Agrifac, AVR, Bourgoin, Case IH, Caterpillar, Challenger, Claas, COE, Deutz-Fahr, Dewulf, Erkunt, Fendt, Flory, Franz Kleine, Gleaner, Gregoire, Grimme, Guaresi, Holmer, Iseki, Jacto, John Deere, Kioti, Krone, Kubota, Laverda, Massey Ferguson, Monchiero, MTS-Sandei, New Holland, OMC, Oxbo, P. Barigelli & C, Pellenc, Ploeger, PMC, ROPA, Rostselmash, TYM, Vervaet, Weiss McNair, Zoomlion
• Véhicules automoteurs, remorques et outils : Aebi, Agrifac, Air-O-Fan, Amazone, Case IH, Challenger, COE, Energreen, Faresin, Fendt, Flory, Gilioli, Grim, Hagie, Holmer, Italmix, Jacobsen, Jacto, John Deere, Krone, Kubota, Kuhn, Kverneland, Lindner, Lucas G, Mac Don, Matrix, Mazzotti, Miller, Monchiero, New Holland, OMC, Oxbo, Pellenc, Ploeger, Ransomes, Reform, RMH, Rogator, Sitrex-AGM, SPRA-Coupe, Stara, Storti, Strautmann, Tatoma, Tecnoma, Terra Gator, Thomas, Toro, Vervaet, Vredo, Weiss McNair

Contenu de l’emballage :

• Interface Jaltest Link V9
• Jaltest Adaptateur 15 broches DB15 - 16 broches OBD2
• Jaltest Câble de rallonge 26 broches DB26
• Jaltest USB-A - USB-B
• Kit multiprises Jaltest
• Jaltest Mallette de rangement (Compact)
• Jaltest Allume-cigare Câble adaptateur

Informations sur la licence :

Le module Jaltest AGV fonctionne sur la base d'une licence logicielle annuelle. Cette licence offre un accès complet à toutes les fonctions de diagnostic, d'entretien et de calibration pour les véhicules agricoles, tels que les tracteurs, les moissonneuses-batteuses, les pulvérisateurs automoteurs et autres applications agricoles. La licence comprend :

• Trois grandes mises à jour logicielles par an, avec une couverture véhicule améliorée, de nouvelles fonctionnalités et des informations techniques à jour par marque et modèle.
• Accès au support technique, incluant l'aide aux activations, l'analyse des erreurs, les mises à jour logicielles et l'interprétation des paramètres et des données de diagnostic.

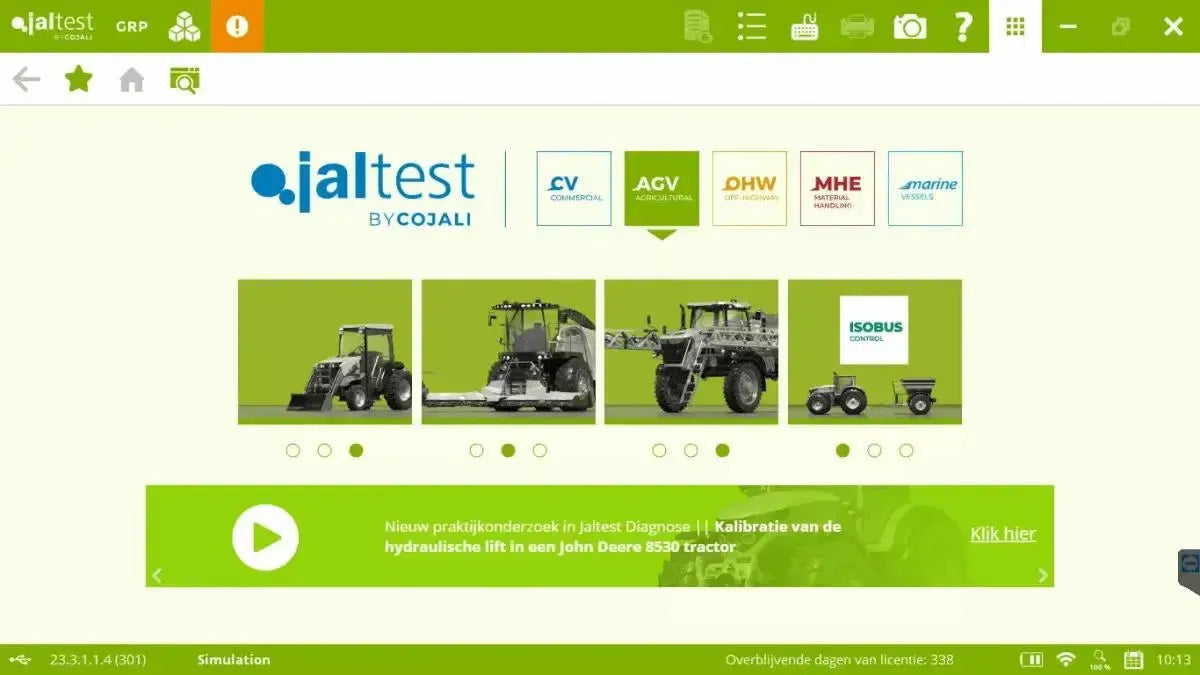

Construction modulaire :

Le logiciel Jaltest est modulaire et extensible. En plus des véhicules agricoles (AGV), des licences supplémentaires peuvent être activées pour d'autres catégories de véhicules, telles que :

• Véhicules commerciaux (CV)
• Machines hors route (OHW)
• Applications maritimes (Marine)
• Équipement de manutention (MHE)

Spécifications techniques
