Universel V1.5 | Câble d'interface ELM327 (USB)

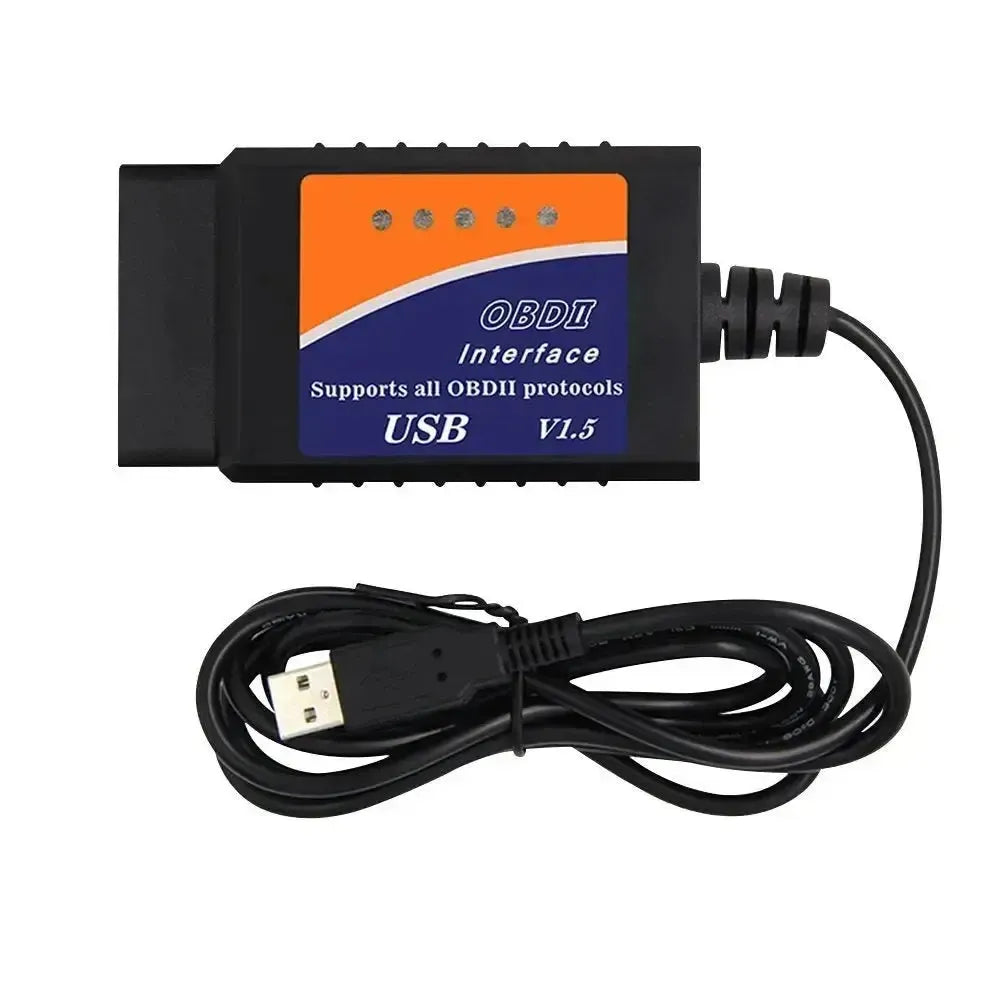

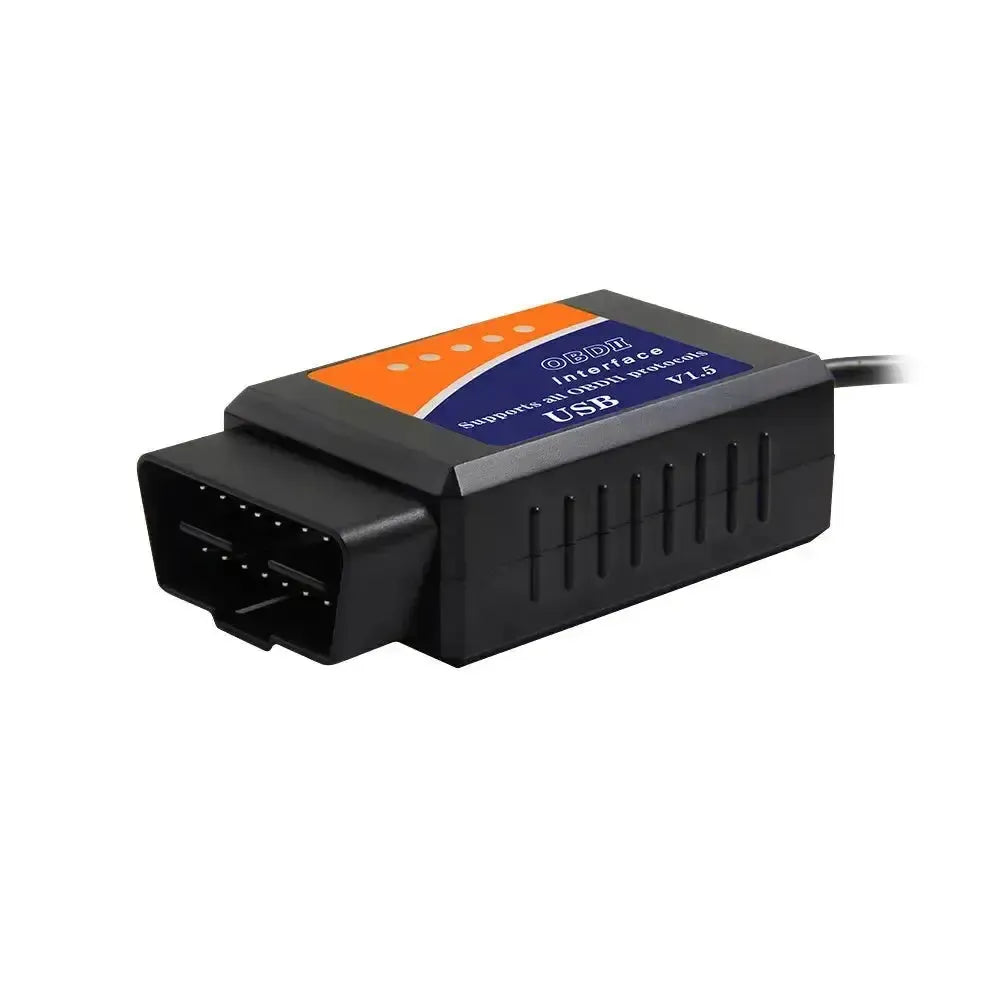

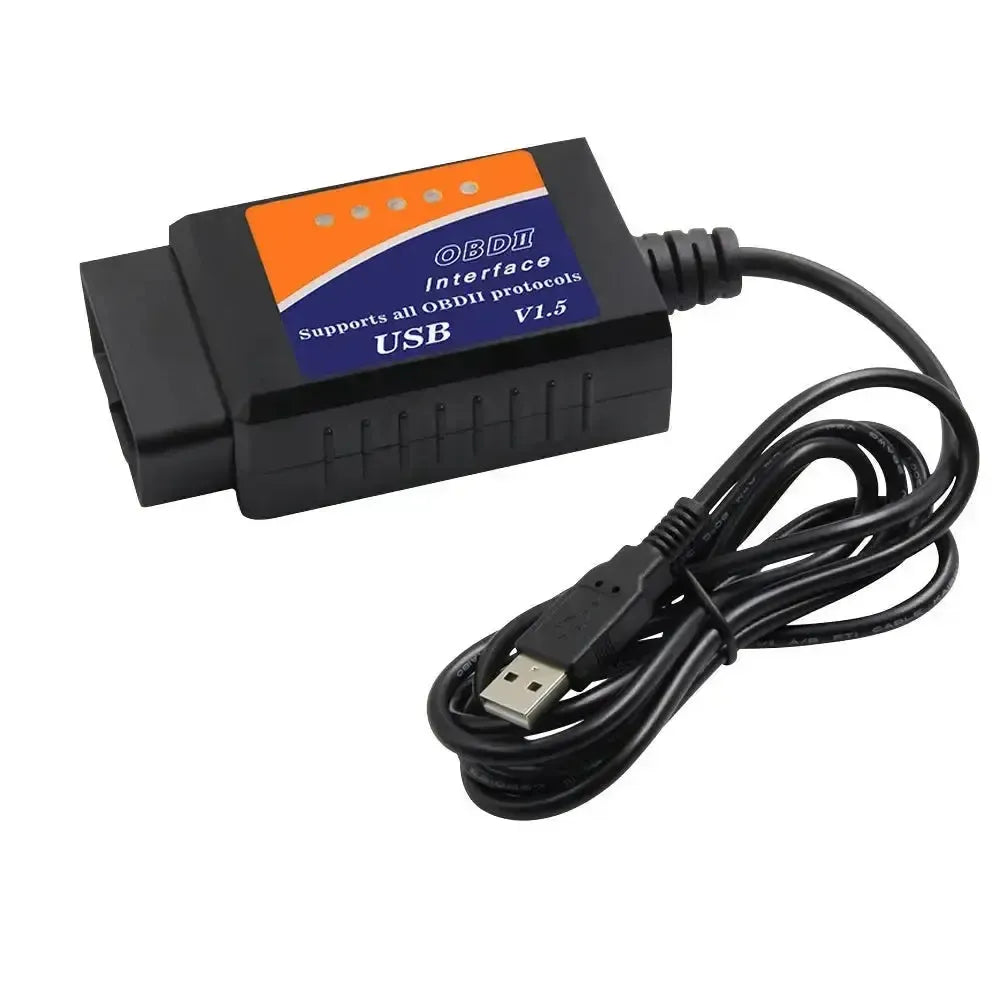

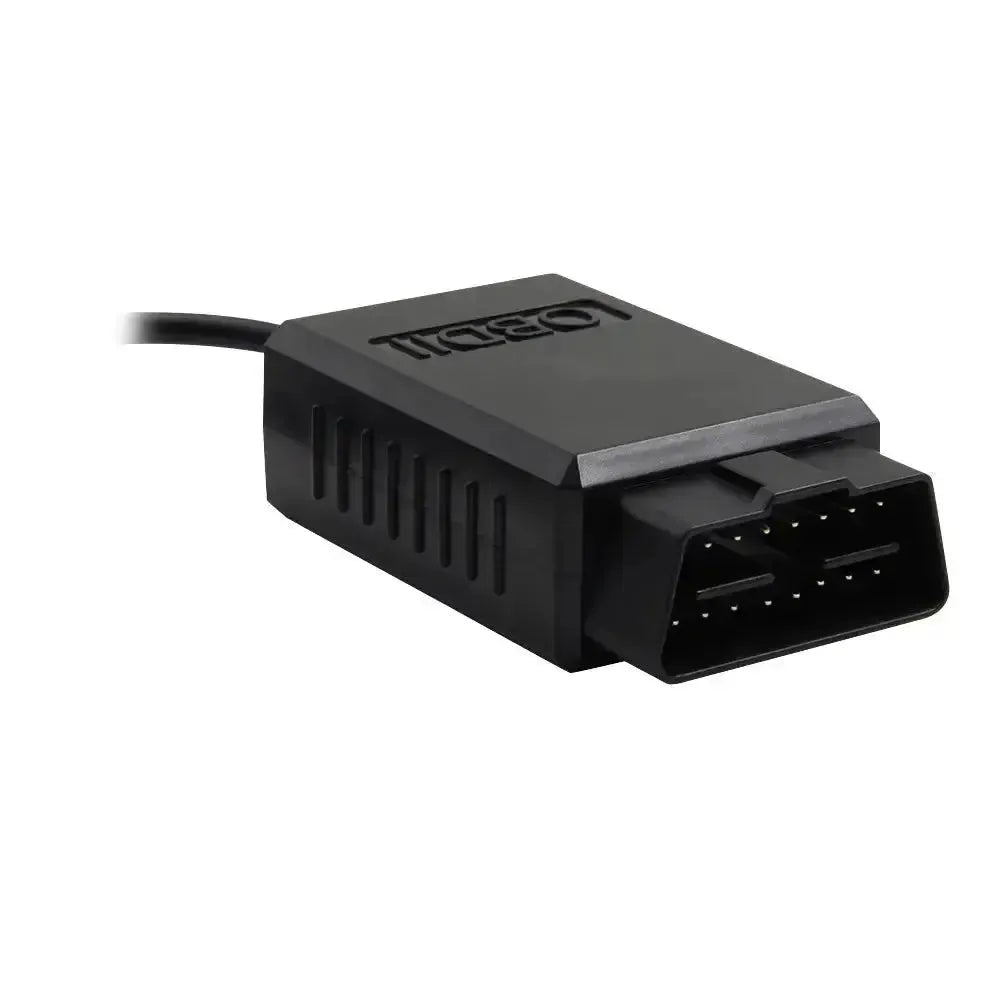

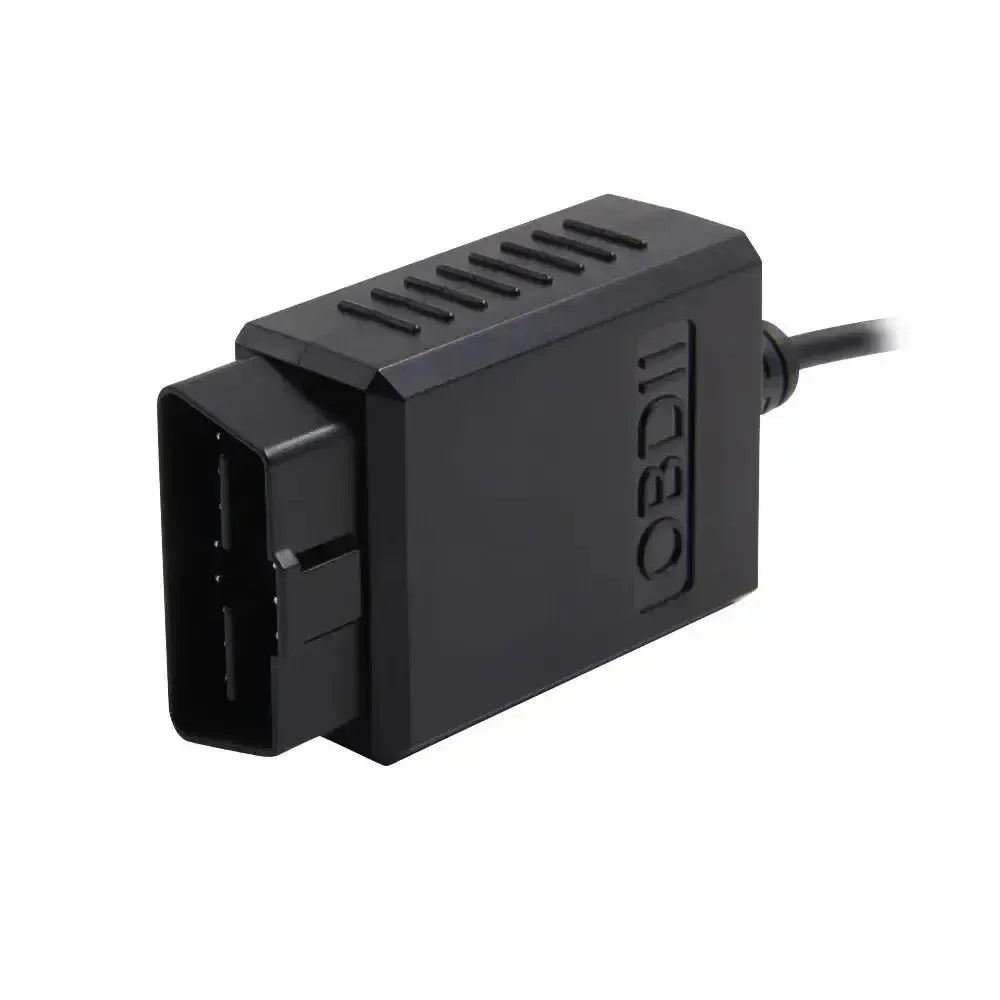

Ce câble d'interface universel ELM327 avec connecteur USB permet d'établir une communication via le port OBD2 entre un véhicule et un ordinateur. Le câble est équipé d'une prise OBD2 16 broches côté véhicule et d'une prise USB-A standard pour la connexion à un ordinateur.

L'interface prend en charge les fonctions de diagnostic OBD2 courantes, y compris la lecture et l'effacement des codes d'erreur de diagnostic (DTC) et l'affichage des données des capteurs en temps réel. La connectivité USB assure un transfert de données stable et une compatibilité avec diverses applications logicielles de diagnostic sur ordinateur.

Application et fonctionnalité :

Le câble d'interface ELM327 est conçu pour effectuer un diagnostic de base du véhicule. Il offre un accès aux systèmes de diagnostic des véhicules compatibles OBD2.

• Lecture et effacement des codes d'erreur : Possibilité de lire et d'effacer à la fois les codes d'erreur de diagnostic génériques et spécifiques au fabricant (DTC). Cela aide à identifier et résoudre les problèmes.
• Données de capteurs en direct : Affiche des données en temps réel de divers capteurs du véhicule, tels que le régime moteur, la vitesse du véhicule, la pression de carburant, la température du liquide de refroidissement et la pression du collecteur d'admission. Ces données peuvent être utilisées pour la surveillance et l'analyse.
• Données Freeze Frame : Capture un instantané des données des capteurs au moment où un code d'erreur est activé, fournissant un contexte pour le diagnostic.
• État de préparation I/M : Vérifie l'état des systèmes de surveillance liés aux émissions du véhicule, utile pour les tests d'émissions.

Véhicules compatibles et Application :

L'interface est compatible avec la plupart des véhicules conformes à la norme OBD2. Cela inclut les moteurs essence à partir de 2001 et les moteurs diesel à partir de 2004 au sein de l'UE, ainsi que la plupart des véhicules produits pour le marché américain à partir de 1996.

Logiciels et applications compatibles :

Cette interface fonctionne avec divers logiciels de diagnostic prenant en charge le chipset ELM327.

• OBD Auto Doctor (Windows) : Un outil de diagnostic complet permettant la lecture des codes d'erreur, des données en temps réel et d'autres fonctions OBD2.
• ScanMaster ELM (Windows) : Logiciel de diagnostic populaire spécialement conçu pour les interfaces ELM327, offrant des informations détaillées sur les paramètres du véhicule.
• EasyObdII (Windows) : Logiciel simple et convivial pour la lecture des données de diagnostic de base.

Systèmes d'exploitation compatibles :

L'interface est principalement conçue pour une utilisation avec des ordinateurs fonctionnant sous les systèmes d'exploitation suivants :

• Windows : Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Windows 11.
• Android : Non compatible directement sans un adaptateur USB On-The-Go (OTG) et un support d'application spécifique pour USB-ELM327.
• iOS : Non compatible directement.

Protocoles et systèmes pris en charge :

L'interface ELM327 prend en charge les cinq protocoles de communication OBD2 standard.

• ISO9141-2 : Principalement utilisé dans les véhicules asiatiques et les véhicules européens plus anciens.
• KWP2000 (ISO14230-4) : Souvent présent dans les véhicules européens et asiatiques.
• J1850 VPW (Variable Pulse Width) : Principalement utilisé dans les véhicules General Motors (GM) aux États-Unis.
• J1850 PWM (Pulse Width Modulation) : Utilisé spécifiquement dans les véhicules Ford aux États-Unis.
• CAN (Controller Area Network - ISO15765-4) : Le protocole le plus courant dans les véhicules modernes (à partir d'environ 2004).

Contenu de l’emballage:

• 1x Câble d'interface universel ELM327 (USB)

Spécifications techniques :
