Commutateur universel (CHT340) HS/MS-CAN | Câble d'interface ELM327 (USB)

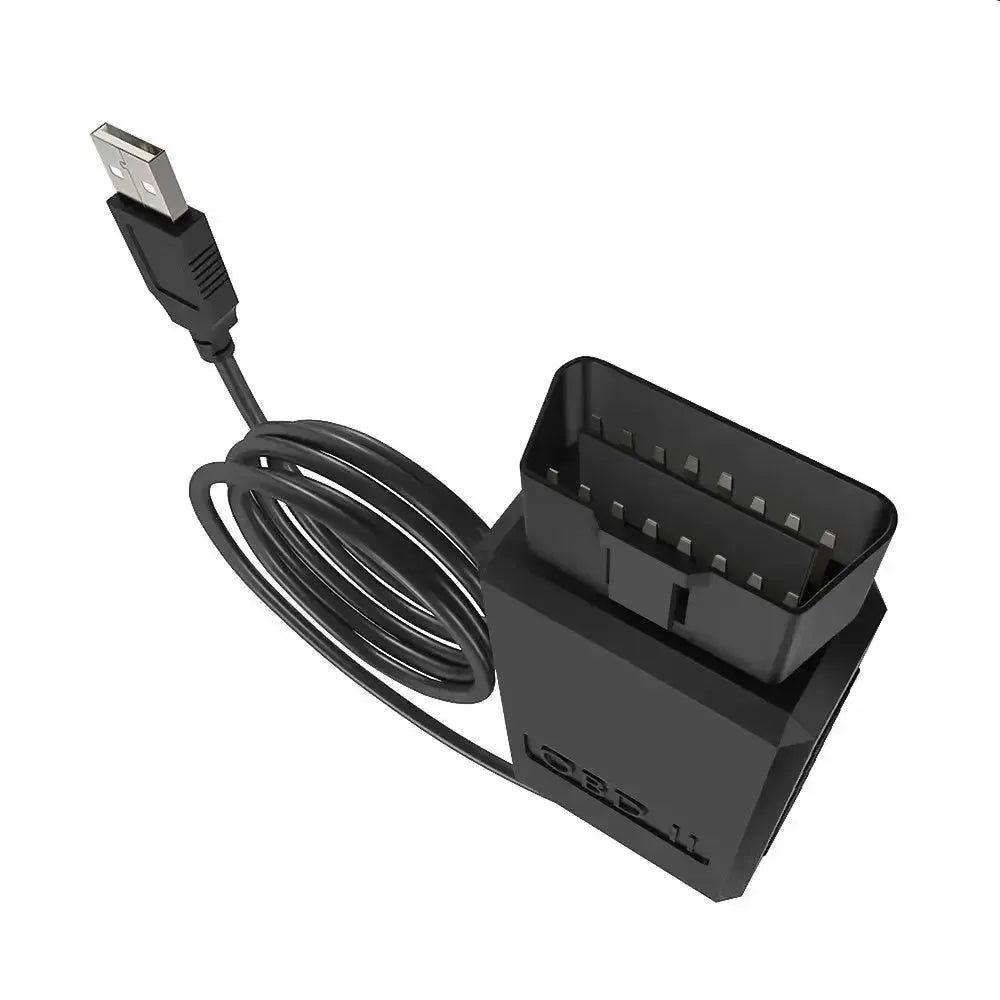

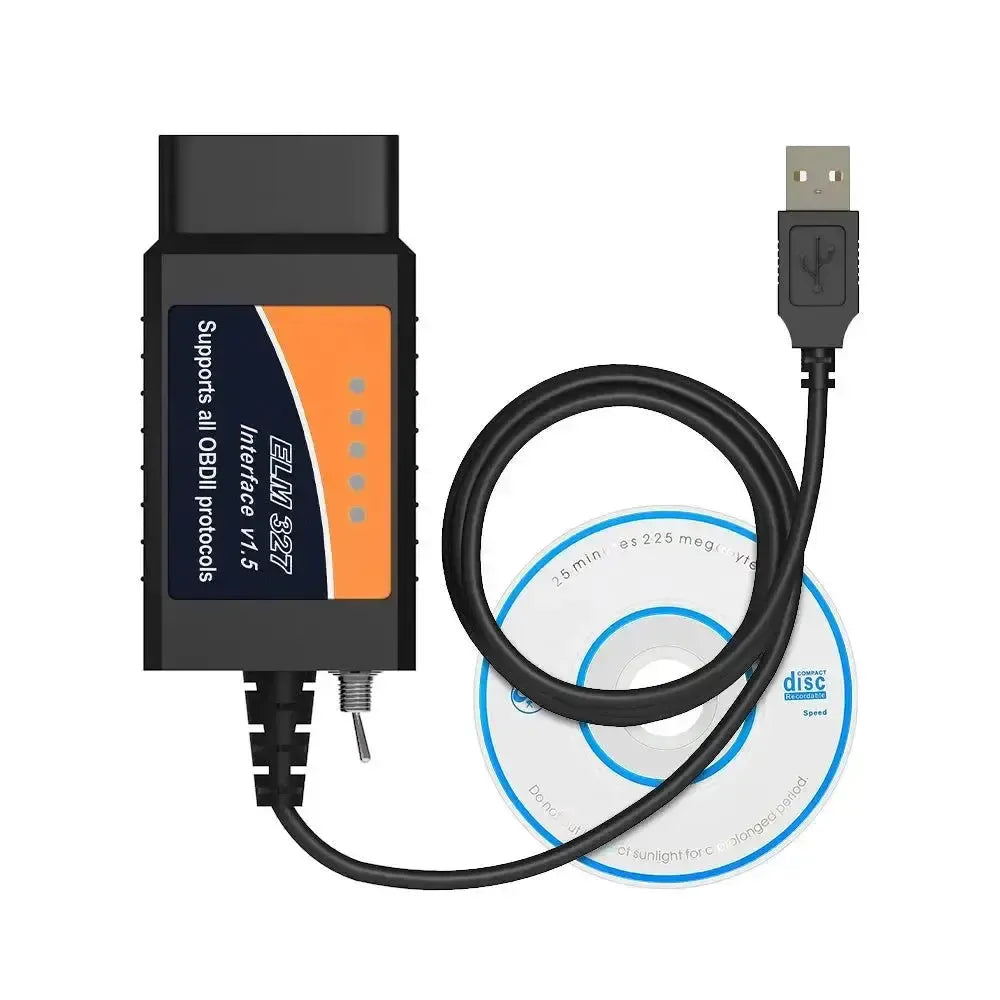

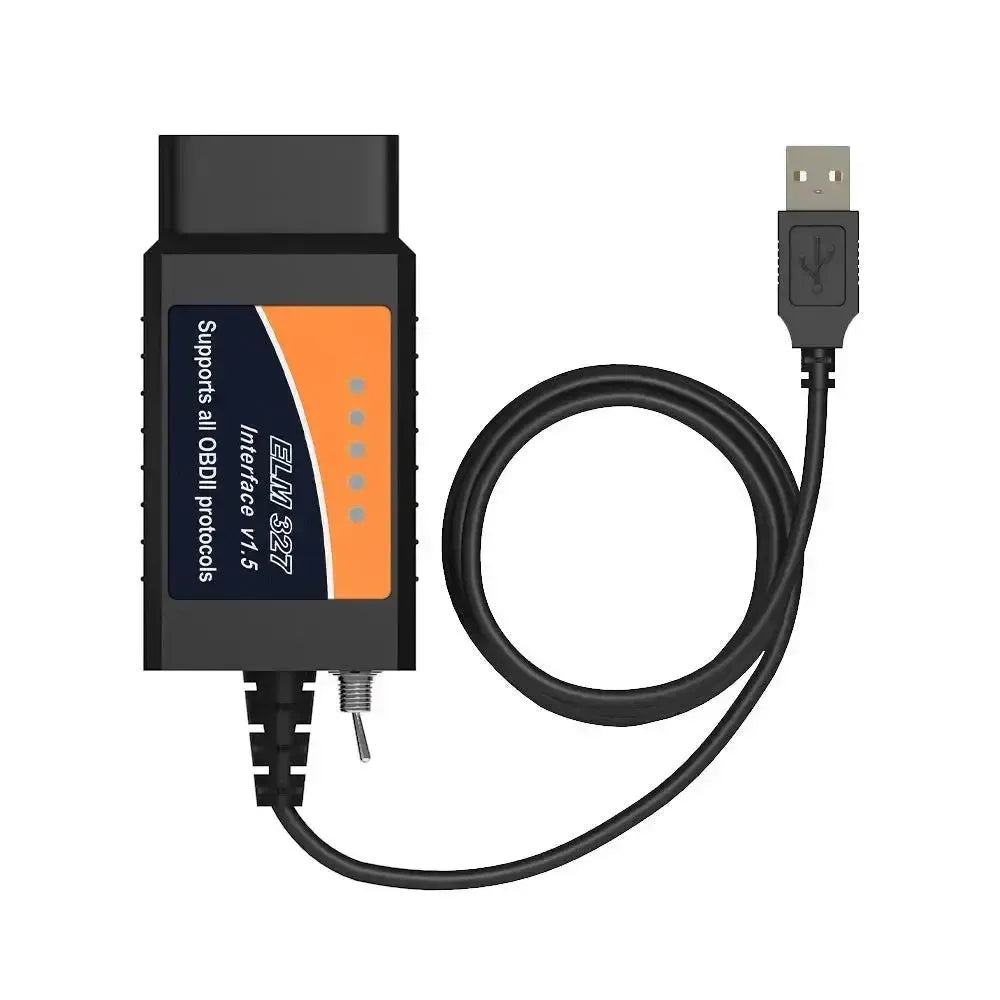

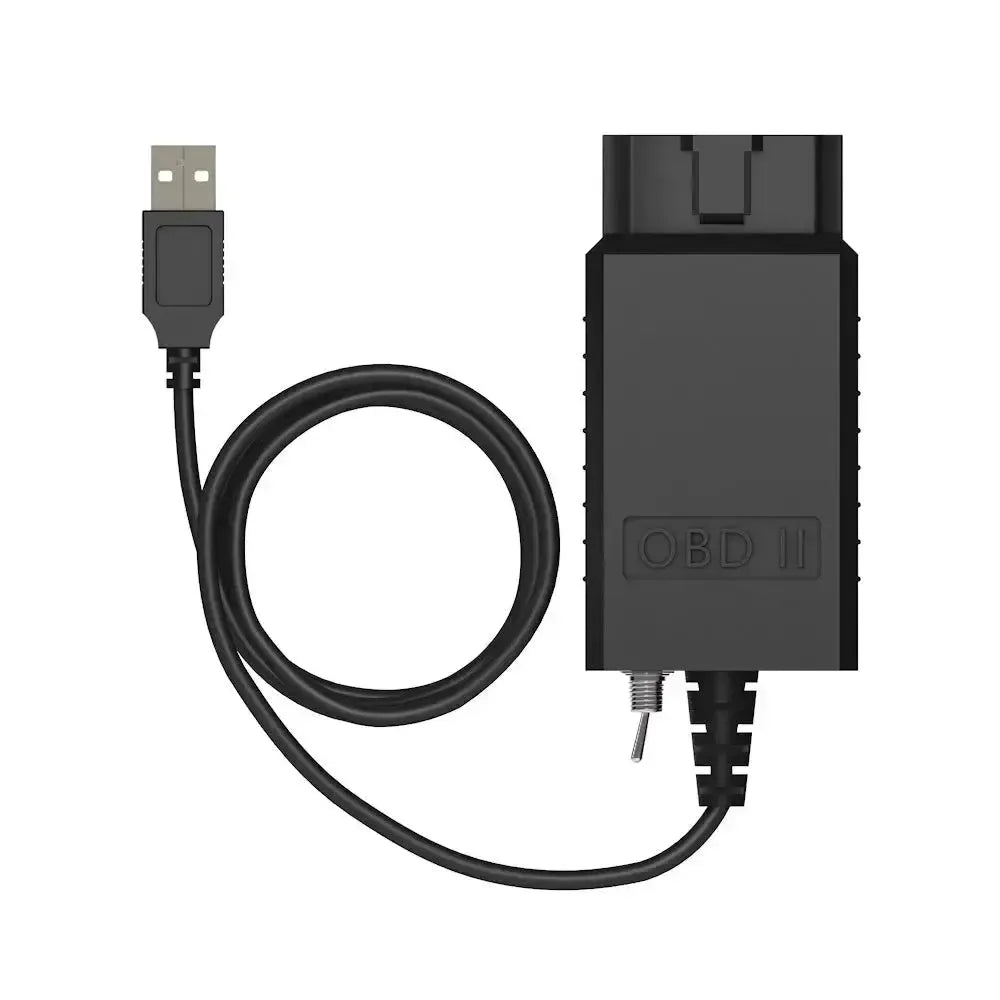

L'Universel CHT340 est un câble d'interface ELM327 équipé d'un interrupteur CAN HS/MS intégré. Ce câble se connecte au véhicule via le port OBD2 et communique avec un ordinateur via une connexion USB, garantissant une connexion stable et fiable à des fins de diagnostic.

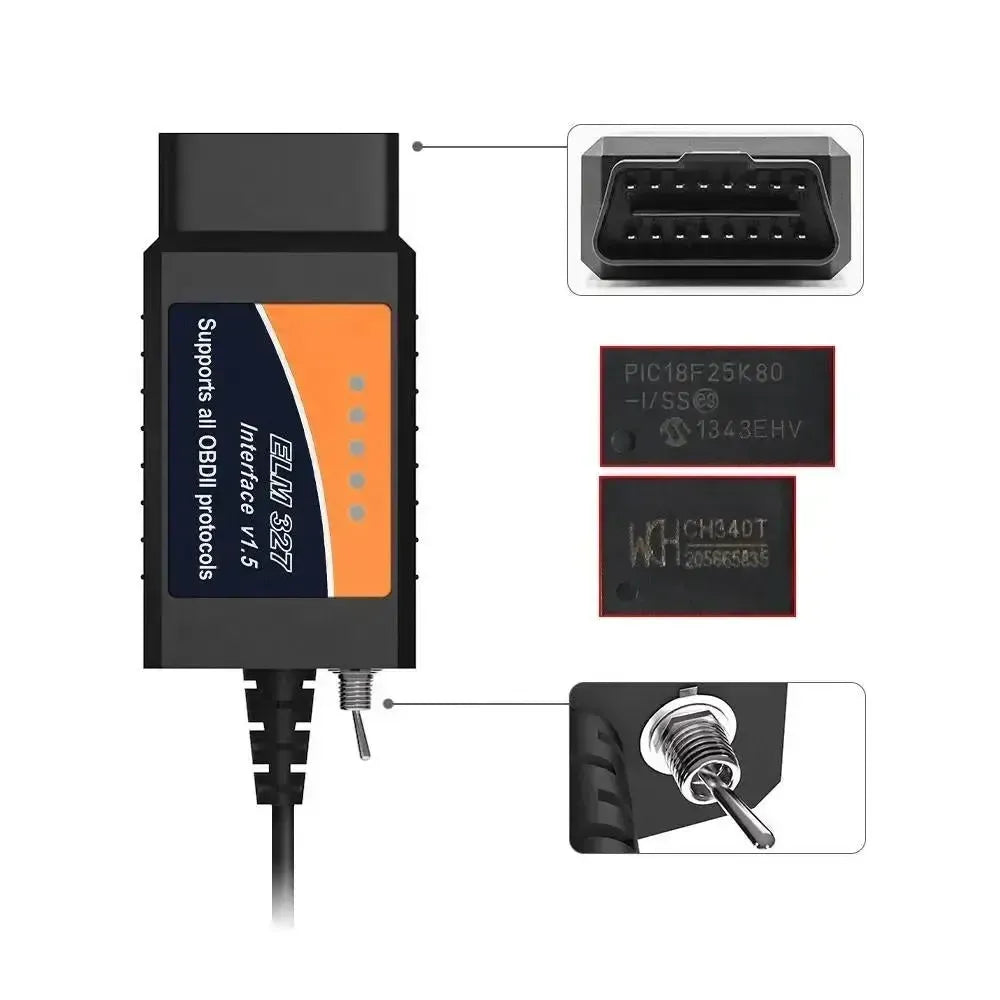

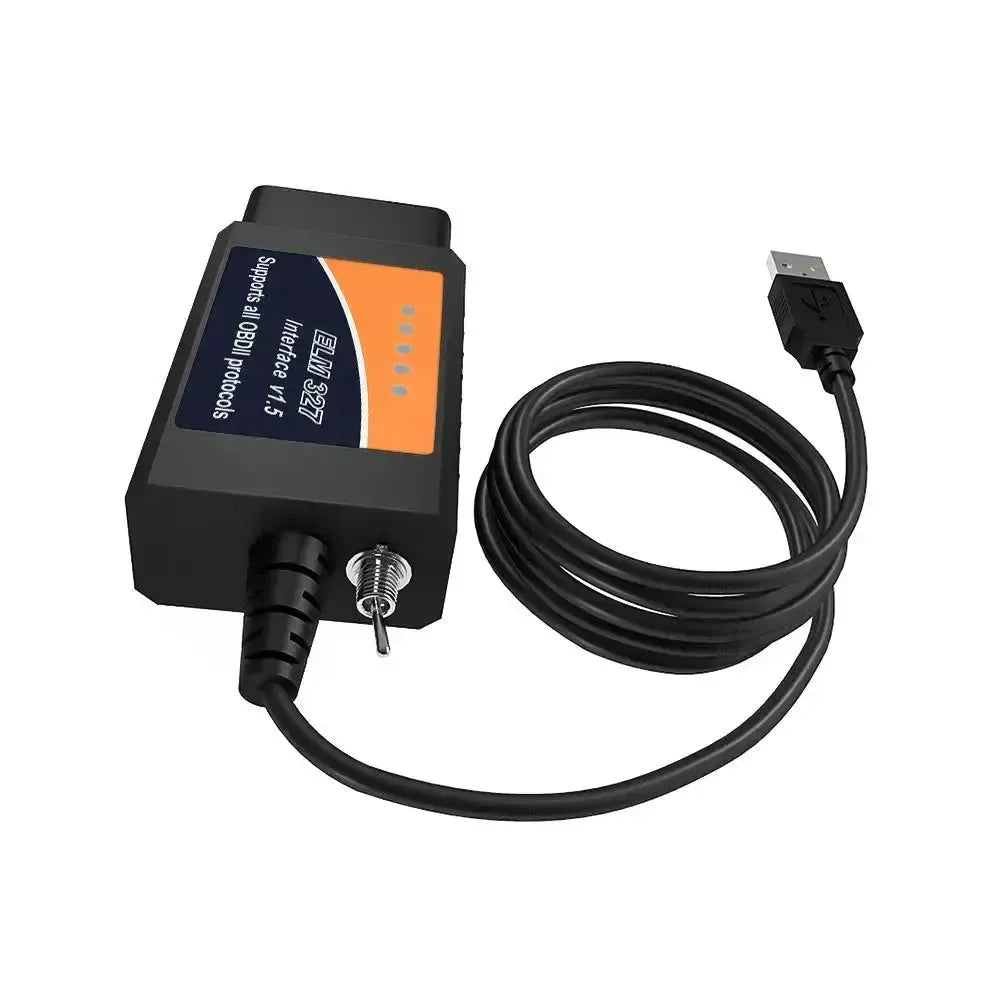

La caractéristique unique de ce câble d'interface est l'interrupteur intégré qui permet de basculer facilement entre les réseaux CAN haute vitesse (HS-CAN) et CAN moyenne vitesse (MS-CAN). Cela étend considérablement les possibilités de diagnostic en offrant un accès aux modules situés sur le réseau MS-CAN, tels que la climatisation, l'audio et d'autres systèmes de confort, en plus des systèmes de contrôle moteur et transmission standard sur le HS-CAN.

Application et fonctionnalité :

Ce câble d'interface est adapté pour effectuer diverses tâches de diagnostic et ajuster les paramètres sur les véhicules compatibles.

• Interrupteur CAN HS/MS : Permet l'accès aux réseaux CAN HS et CAN MS, ce qui augmente la couverture diagnostique pour certains véhicules.
• Diagnostic des codes d'erreur : Lecture et effacement des codes d'erreur de diagnostic (DTC) de différents modules.
• Surveillance des données en direct : Lecture en temps réel des données des capteurs et des paramètres opérationnels du véhicule.
• Configuration du module : Offre la possibilité de configurer ou d'activer certains réglages et fonctions des modules du véhicule.
• Compatibilité logicielle : Fonctionne avec les logiciels de diagnostic compatibles ELM327 qui prennent en charge la fonction d'interrupteur CAN HS/MS.

Véhicules compatibles et Application :

Cette interface convient à une large gamme de véhicules compatibles OBD2. L'interrupteur CAN HS/MS intégré rend l'adaptateur particulièrement utile pour un diagnostic étendu et des fonctionnalités sur des véhicules notamment de Ford, Mazda et Lincoln, où ces réseaux CAN séparés sont fréquents.

• Tous les véhicules compatibles OBD2 (à partir de 1996 aux États-Unis, 2001 en Europe pour les véhicules essence et 2004 pour les véhicules diesel).
• Fonctionnalité spécifiquement améliorée pour les véhicules Ford, Mazda et Lincoln avec réseaux HS-CAN et MS-CAN.

Logiciels et applications compatibles :

Ce câble d'interface ELM327 fonctionne avec divers logiciels de diagnostic qui prennent en charge le protocole ELM327 et peuvent exploiter spécifiquement le commutateur HS/MS-CAN.

• FORScan (Windows) : Offre un diagnostic, une surveillance et une configuration étendus pour les véhicules Ford, Mazda et Lincoln, y compris l'accès aux modules MS-CAN.
• ELMConfig (Windows) : Conçu spécifiquement pour ajuster les paramètres et fonctions des véhicules Ford.
• FoCCCus (Windows) : Un outil de diagnostic et de configuration pour des modèles Ford spécifiques comme la Focus et la Kuga.
• ScanMaster ELM (Windows) : Un programme de diagnostic OBD2 général pour la lecture d'informations de base.

Systèmes d'exploitation compatibles :

L'interface USB rend ce câble compatible avec les systèmes d'exploitation suivants.

• Windows : Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Windows 11 (versions 32 bits et 64 bits)

Protocoles et systèmes pris en charge :

Cette interface prend en charge les protocoles OBD2 standard et offre une compatibilité étendue avec les réseaux de véhicules grâce à la possibilité de basculer entre les bus CAN.

• ISO 15765-4 CAN (HS-CAN) : Le protocole CAN le plus courant pour la gestion moteur et transmission, communication OBD2 standard.
• ISO 15765-4 CAN (MS-CAN) : Utilisé pour des modules tels que la climatisation, l'audio et les systèmes de confort, souvent trouvé sur les véhicules Ford.
• ISO 14230-4 KWP (KWP2000) : Un protocole ancien, utilisé dans de nombreux véhicules asiatiques et européens.
• ISO 9141-2 : Un protocole ancien, largement utilisé dans les véhicules asiatiques, européens et Chrysler.
• J1850 VPW / J1850 PWM : Protocoles principalement utilisés dans les véhicules américains (GM et Ford respectivement).

Contenu de l’emballage:

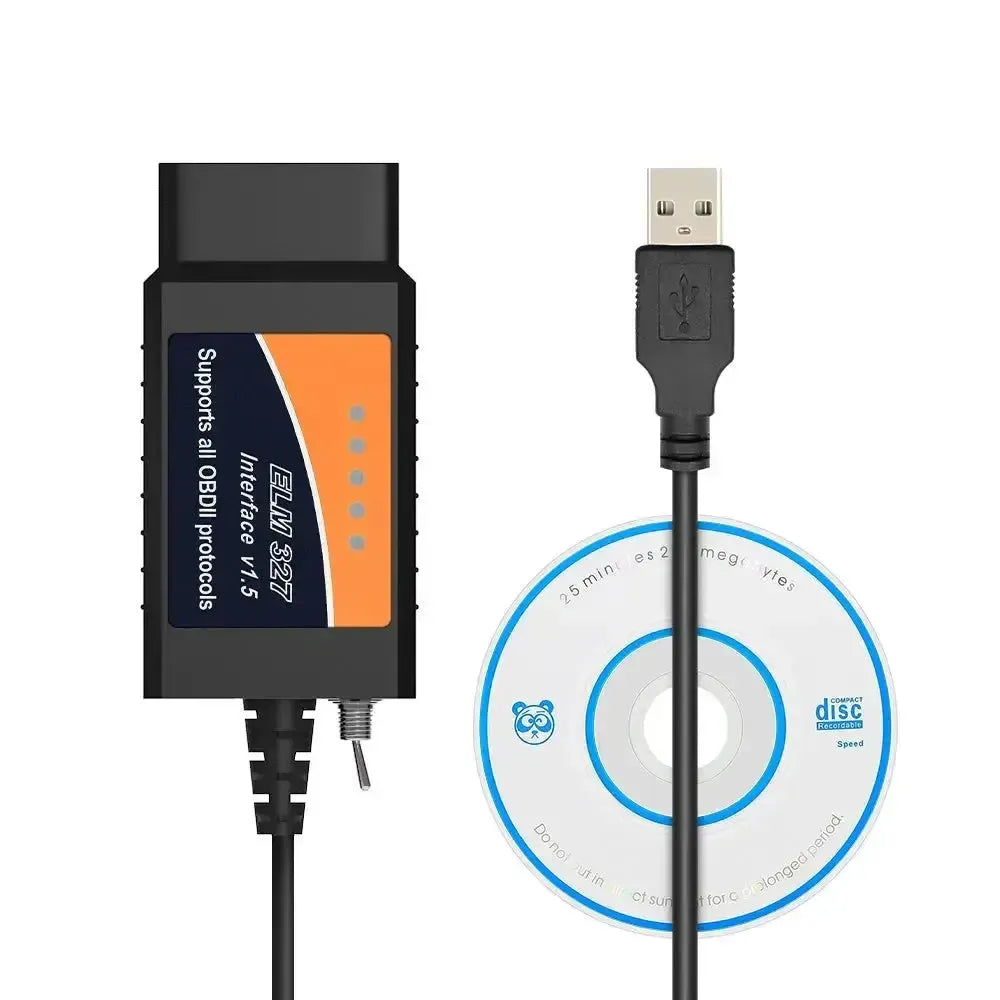

• 1x Câble d'interface universel (CHT340) HS/MS-CAN Switch ELM327 (USB)
