Mercedes SD Connect C4 Multiplexeur – Câble adaptateur à fiches ban...
Le Mercedes Bananenstekker Câble adaptateur est un adaptateur spécialisé qui permet de lire les véhicules classiques Mercedes-Benz avec le multiplexer SD Connect C4. Ces modèles ne sont pas équipés d'un port de diagnostic moderne, mais utilisent une boîte de diagnostic avec buses de test séparées dans le compartiment moteur.

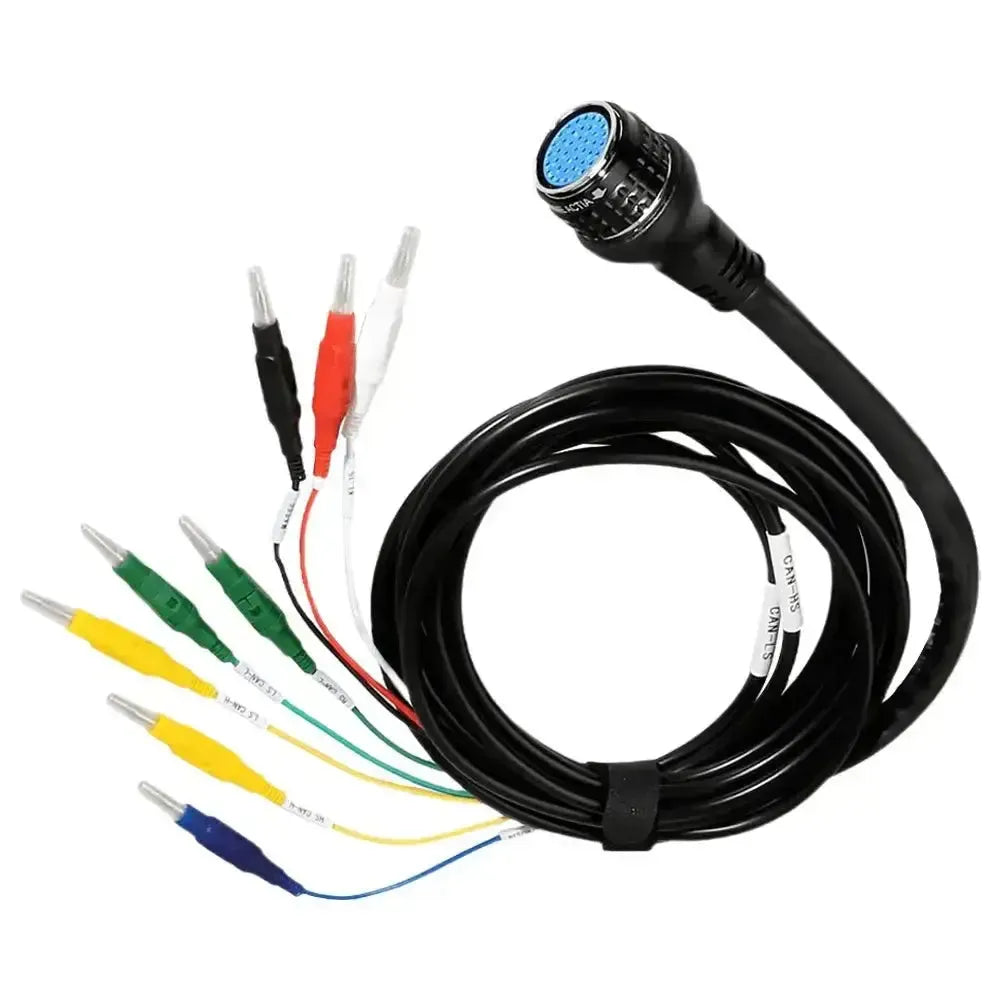

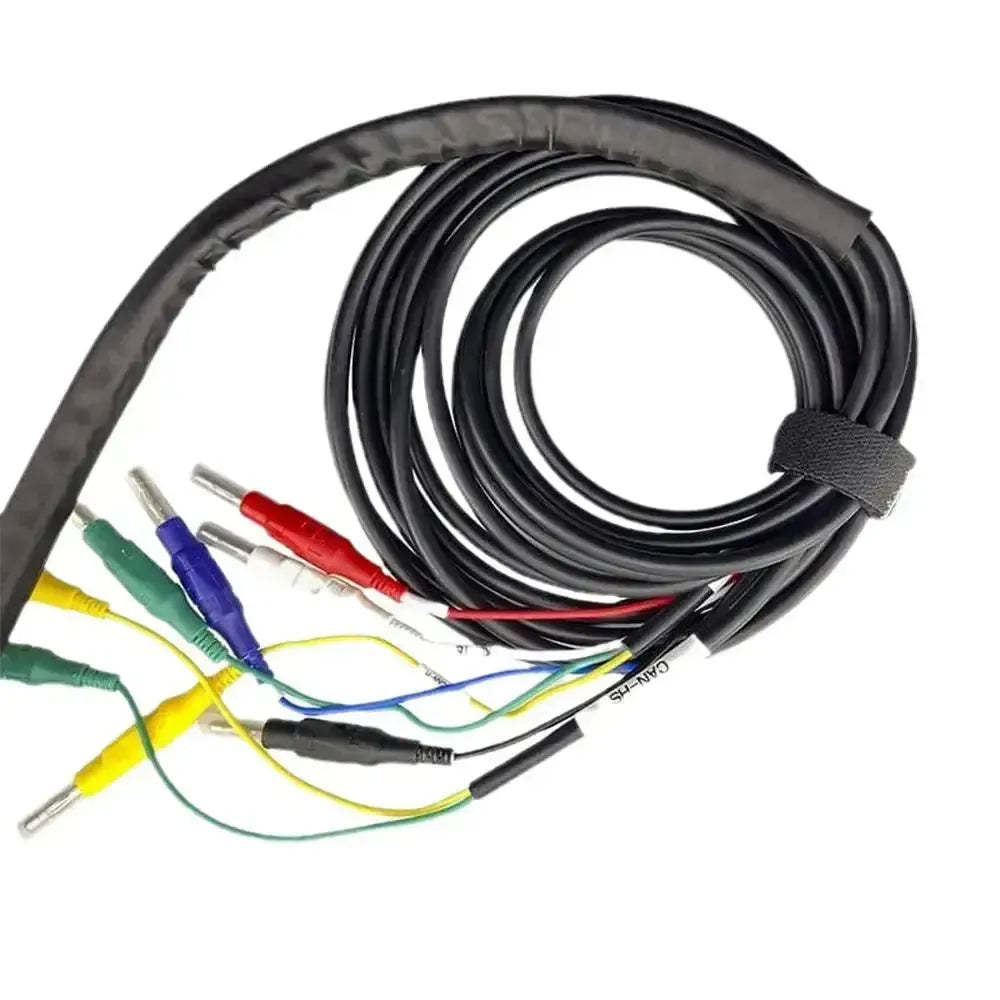

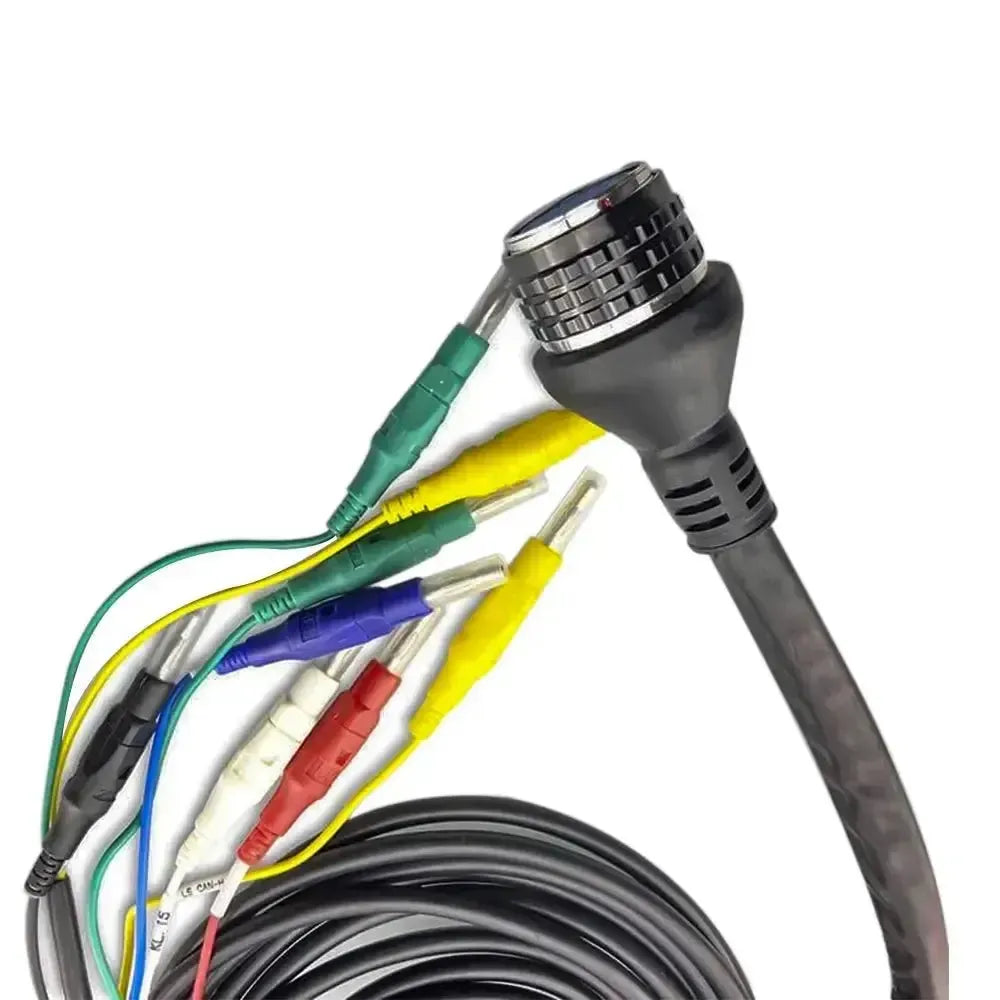

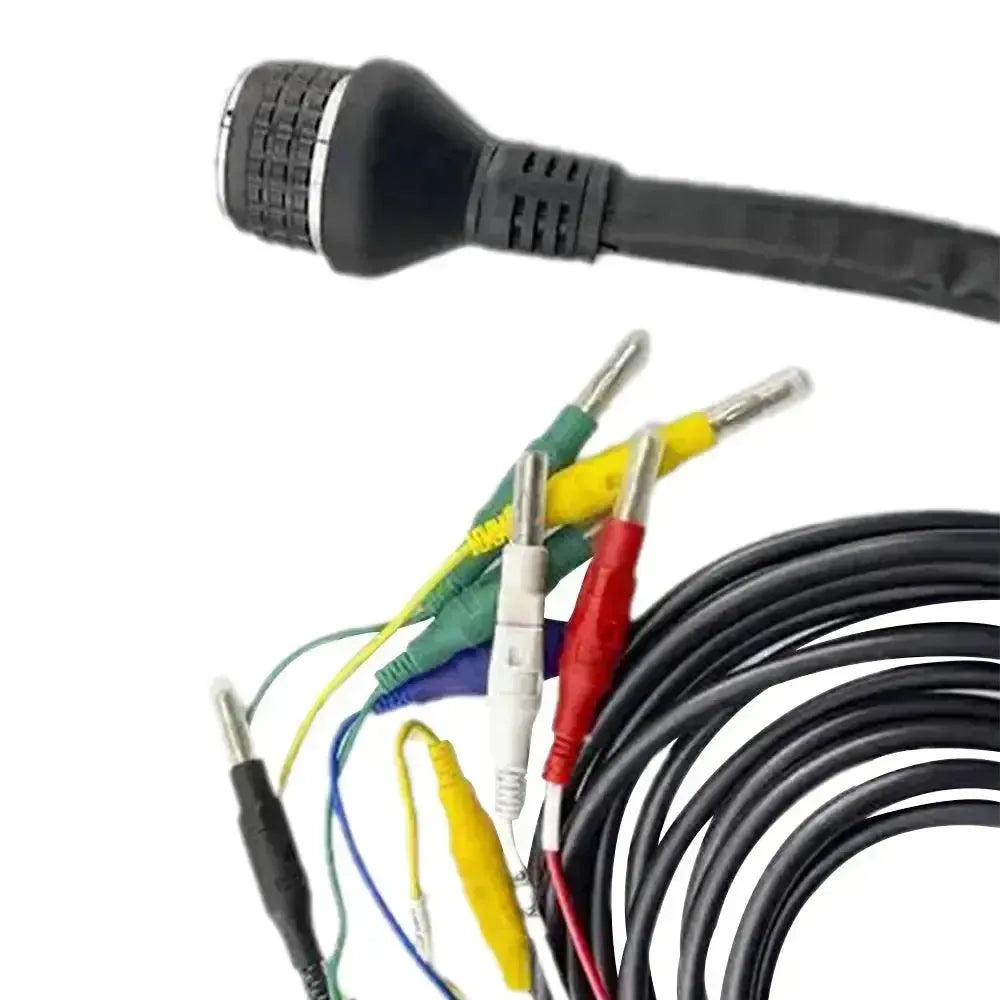

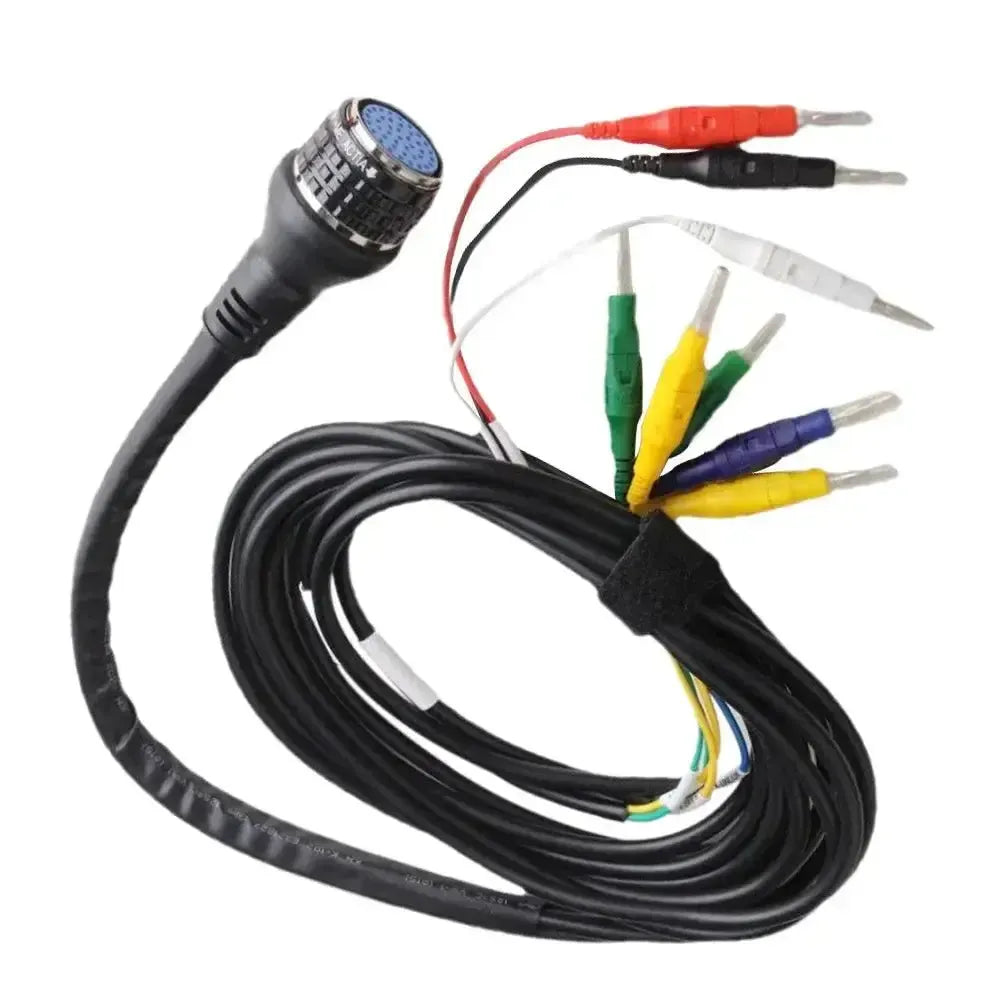

Le câble dispose d'un robuste connecteur C4 d'un côté et de fiches banane 4mm codées par couleur de l'autre côté. Ainsi, l'utilisateur peut sélectionner manuellement la ligne de signal correcte, ce qui permet la communication via HHT-WIN ou Xentry – y compris la lecture des codes clignotants et la réalisation de tests de diagnostic basiques.
Application et fonctionnalité :
Ce câble permet un diagnostic manuel sur les véhicules anciens sans prise OBD standardisée. Applications comprennent :
- Alimentation 12V : Fiche rouge pour alimentation batterie
- Connexion masse : Fiche noire pour châssis/bloc moteur
- Signal K-Line : Connecter la fiche jaune ou verte à la bus de test souhaitée (par ex. gestion moteur, ABS, airbag)
Utilisation en combinaison avec HHT-WIN via le logiciel Xentry/DAS ou outils autonomes avec fonctionnalité K-Line.
Compatibilité :
Compatibilité matérielle :
- Mercedes-Benz SD Connect C4 multiplexer (original ou clone de haute qualité)
Compatibilité véhicule : Modèles classiques avec boîte de diagnostic (buses de test) – généralement produits avant environ 1994 :
- W124 (Classe E, premières versions)
- W126 (Classe S)
- W201 (Série 190)
- R107 (Classe SL, modèles tardifs)
Attention : Non adapté aux véhicules avec un port de diagnostic 38 broches ou 14 broches.
Contenu de l’emballage :
- 1x Fiche banane Mercedes Câble adaptateur pour SD Connect C4
Spécifications techniques :
| Spécification | Description |
|---|---|
| Connecteur A | Connecteur mâle circulaire spécifique Mercedes SD Connect C4 |
| Connecteur B | Plusieurs fiches banane 4mm (rouge, noir, jaune/vert) |
| Type de câble | Câble adaptateur de diagnostic passif pour véhicules classiques |
| Longueur du câble | Environ 1 mètre (selon le fabricant) |
| Brochage | Alimentation, masse et broches de signal à connecter manuellement via des prises de test |
