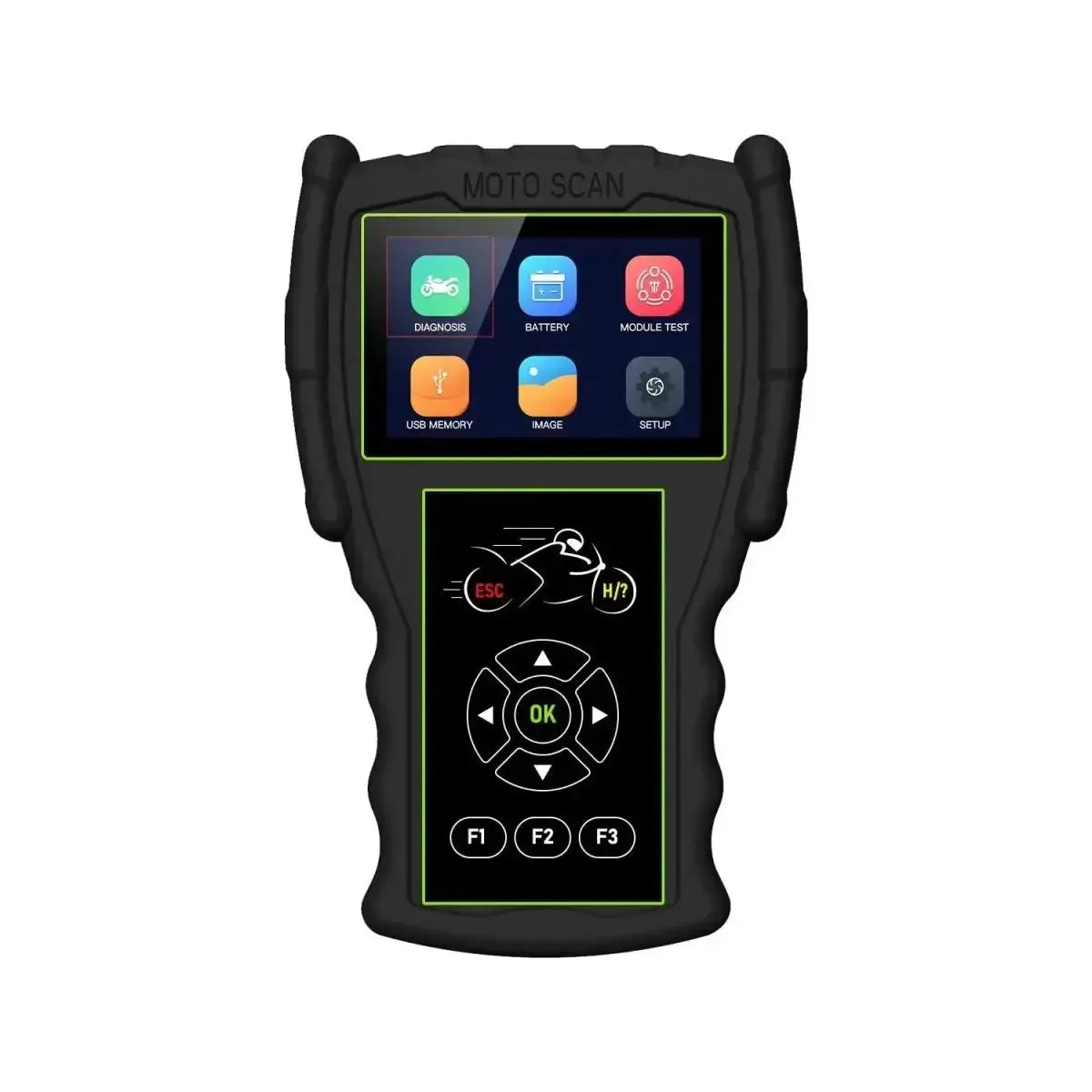

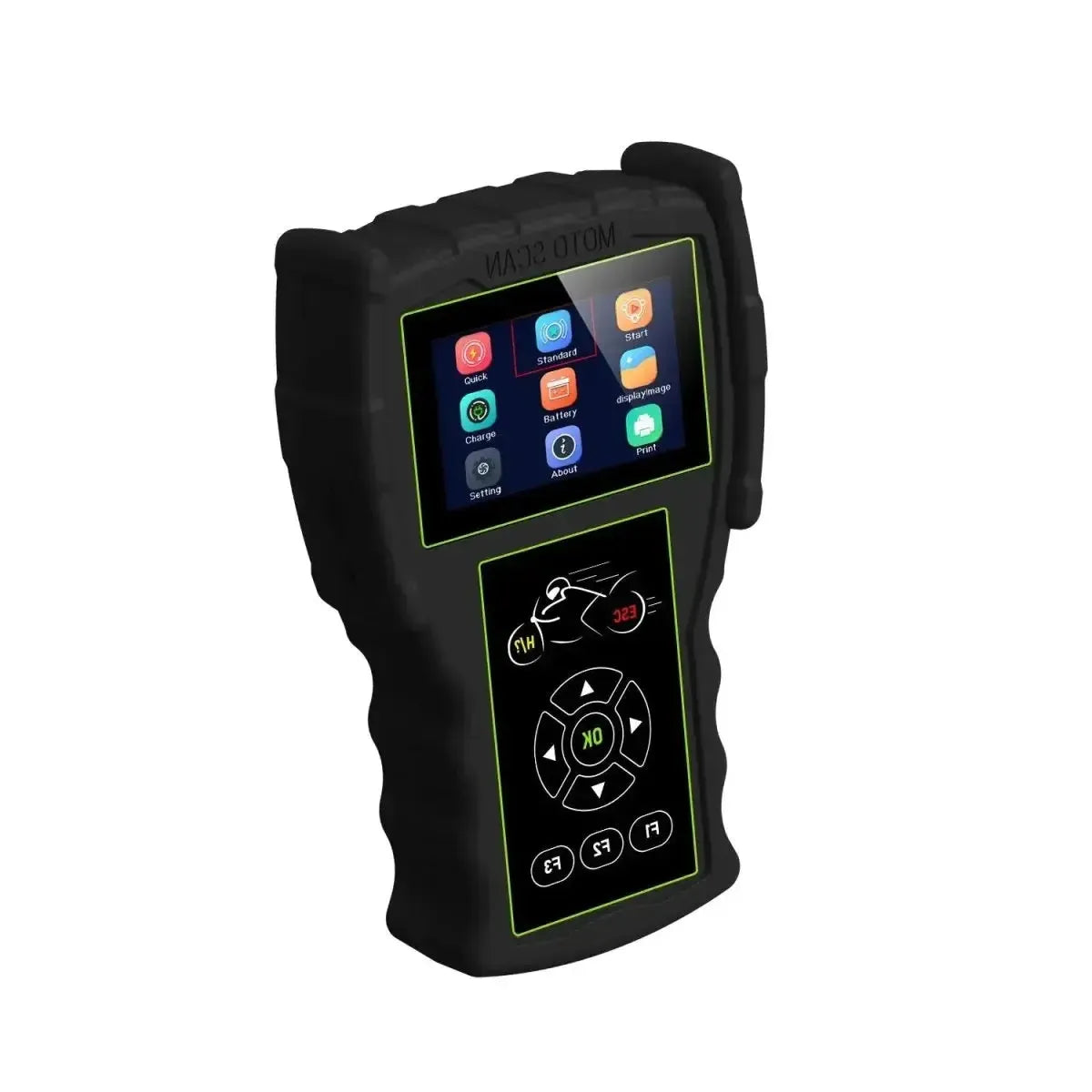

JDiag M100 Pro Appareil de diagnostic complet pour Moto

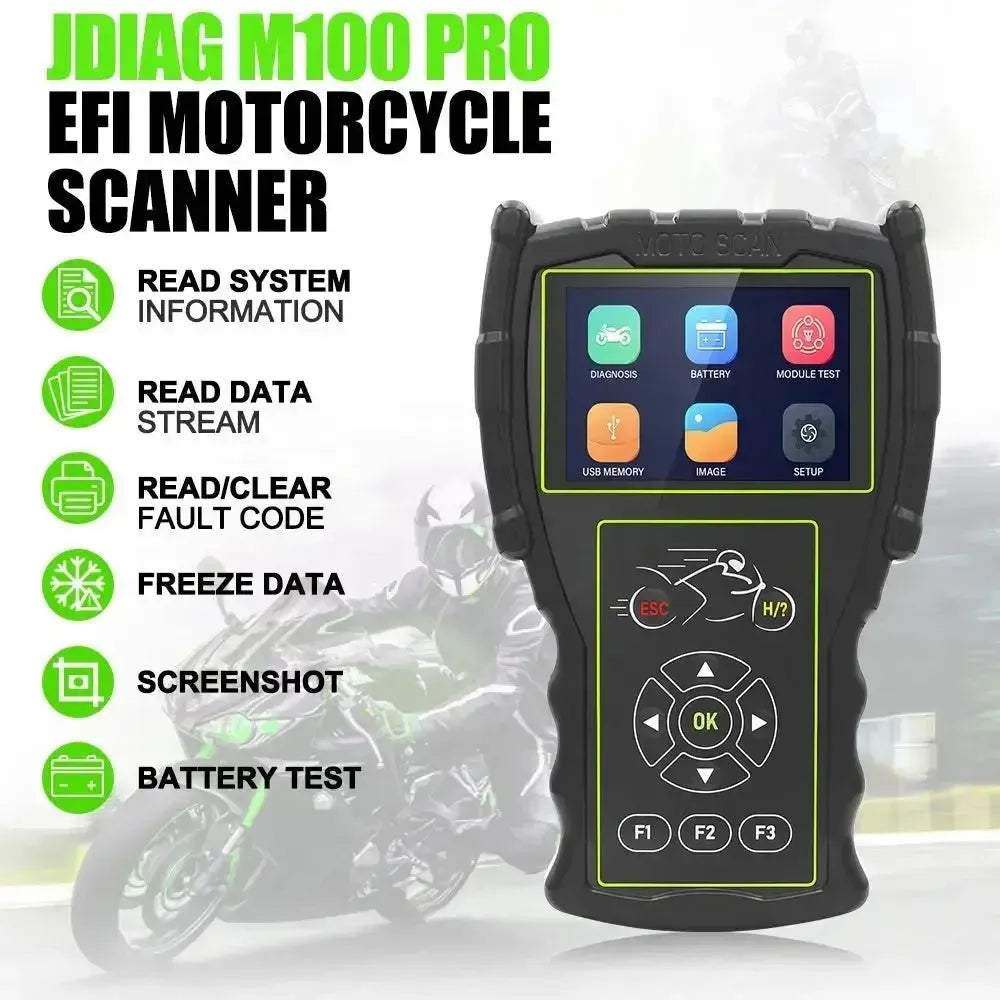

Fonctions de diagnostic :

Le JDiag M100 Pro offre des possibilités de diagnostic multi-systèmes étendues pour les composants électroniques des motos modernes. De plus, l'appareil prend également en charge un diagnostic complet OBD2/EOBD, ce qui le rend polyvalent.

• Lecture et effacement des codes d'erreur : Lit et efface les codes d'erreur de diagnostic (DTC) de l'unité de commande moteur (ECU) et d'autres systèmes pris en charge. Comprend des descriptions claires des erreurs et un historique des codes d'erreur.
• Flux de données en direct : Affiche en temps réel les données des capteurs et paramètres tels que le régime moteur, la température du liquide de refroidissement, la position du papillon des gaz et la valeur lambda. Les valeurs peuvent être affichées à la fois de manière numérique et sous forme de graphique (forme d'onde) pour une interprétation rapide.
• Informations ECU : Donne accès aux données d'identification spécifiques de l'unité de commande, telles que la version du logiciel, les numéros de pièces et d'autres données techniques complémentaires.
• Données freeze frame : Capture un instantané des données moteur au moment exact où un code d'erreur lié aux émissions a été enregistré.
• Fonctionnalité complète OBD2/EOBD : Prend en charge tous les modes OBD2 standard, ce qui rend l'appareil également utilisable pour le diagnostic de base des voitures à moteur essence ou diesel.

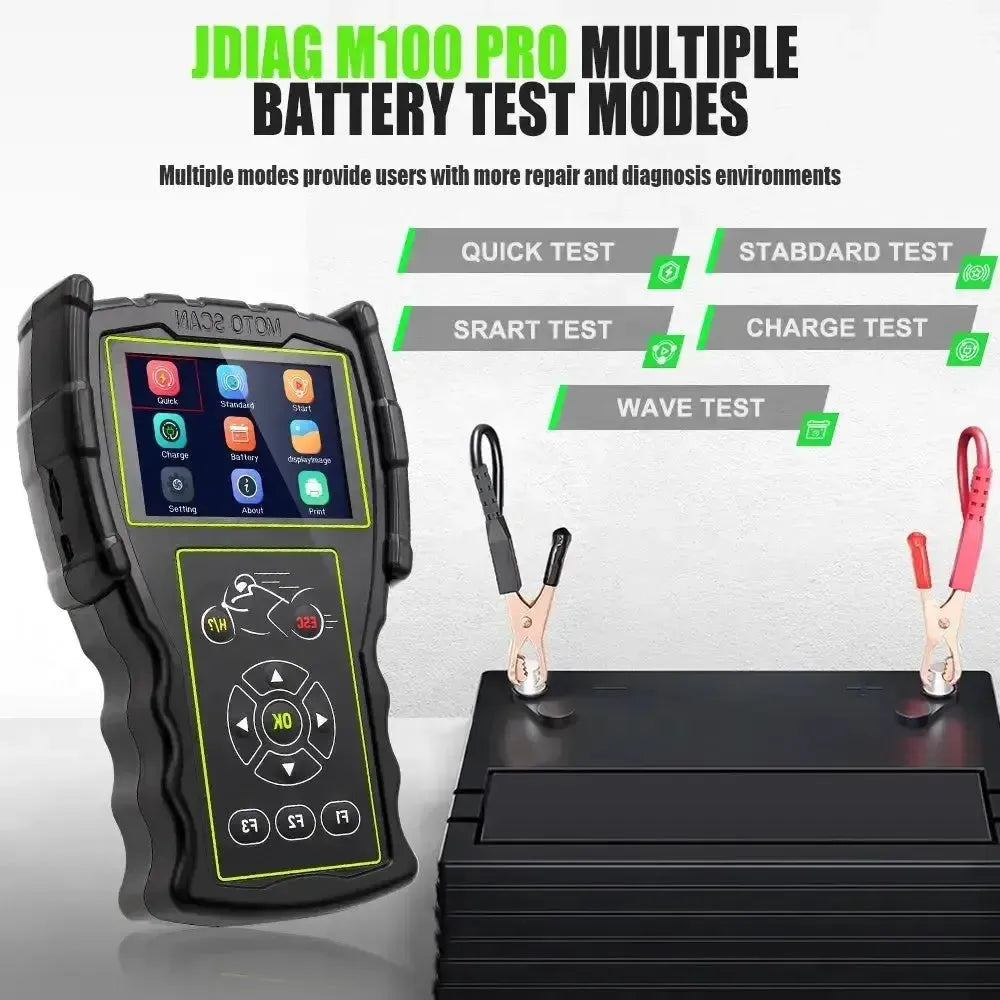

Fonctions du testeur de batterie :

L'un des traits les plus distinctifs du JDiag M100 Pro est la fonction intégrée et professionnelle de testeur de batterie. Elle permet d'analyser entièrement à la fois la condition de la batterie et le fonctionnement du système de démarrage et de charge – directement depuis l'appareil, sans accessoires supplémentaires.

• Test rapide & test standard : Effectue un contrôle rapide ou approfondi de la batterie. La détermination de l'état de santé (SOH) et de l'état de charge (SOC) donne un aperçu immédiat de l'état général de la batterie.
• Test de démarrage (cranking test) : Analyse les performances de la batterie et du démarreur lors du démarrage. Affiche la tension minimale de démarrage et le temps nécessaire, utile en cas de problèmes de démarrage ou de capacité réduite de la batterie.
• Test de charge (charging test) : Vérifie le fonctionnement du système de charge, y compris le dynamo et le régulateur de tension. Le test affiche la tension de charge au ralenti et à régime élevé, en charge et à vide.
• Analyse de forme d'onde : Présente une visualisation graphique en temps réel de la tension de la batterie, permettant de détecter facilement les fluctuations de tension et l'instabilité du système de charge.

Fonctions d'entretien, de service & de test :

Le JDiag M100 Pro offre une gamme de fonctions indispensables pour le maintenance périodique, l'analyse des pannes et le test ciblé des composants critiques des motos.

• Réglage du ralenti CO : Offre la possibilité d'ajuster la valeur CO au ralenti, si cette fonction est prise en charge par le constructeur du moteur.
• Réinitialisation de l'intervalle de service : Réinitialise le rappel d'entretien sur le tableau de bord après une intervention de maintenance (selon la marque).
• Test des actionneurs : Permet le contrôle direct de composants spécifiques pour vérifier leur fonctionnement, y compris :
• Diagnostic du système ABS : Lit et efface les codes d'erreur du système antiblocage (ABS) sur les motos qui le supportent.

Fonctions supplémentaires :

Le JDiag M100 Pro dispose de plusieurs fonctions supplémentaires qui améliorent la facilité d’utilisation et la praticité en atelier :

• Rapports imprimables : Les rapports de diagnostic ainsi que les résultats des tests de batterie peuvent être enregistrés et imprimés via un ordinateur, idéal pour la communication client ou la documentation atelier.

• Stockage des données : Les données de test peuvent être enregistrées sur une carte SD, ce qui permet de consulter ou de transférer facilement les diagnostics et tests de batterie antérieurs.

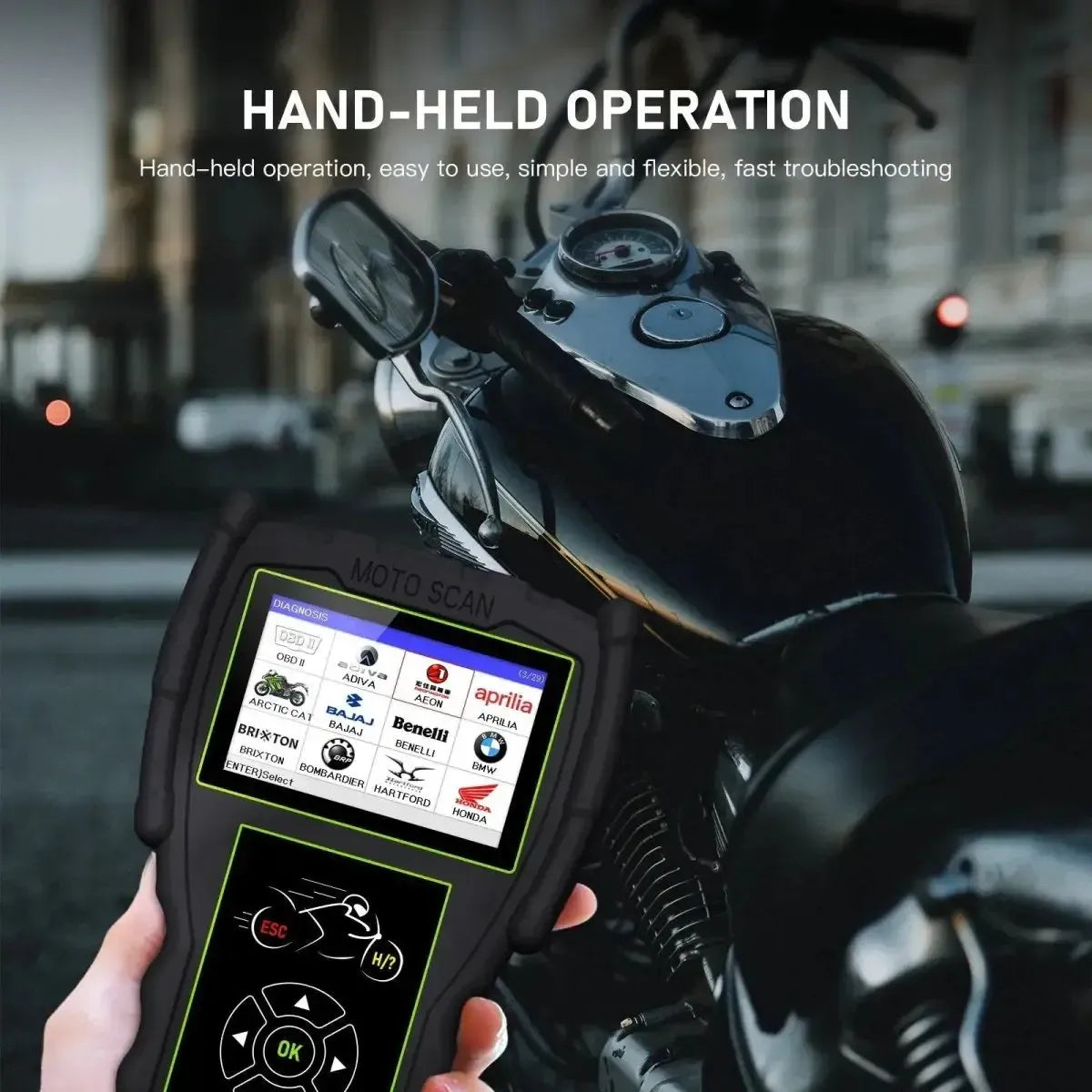

Marques de véhicules prises en charge :

• Marques européennes : Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Marques asiatiques : Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Marques américaines : Artic Cat, Bombardier

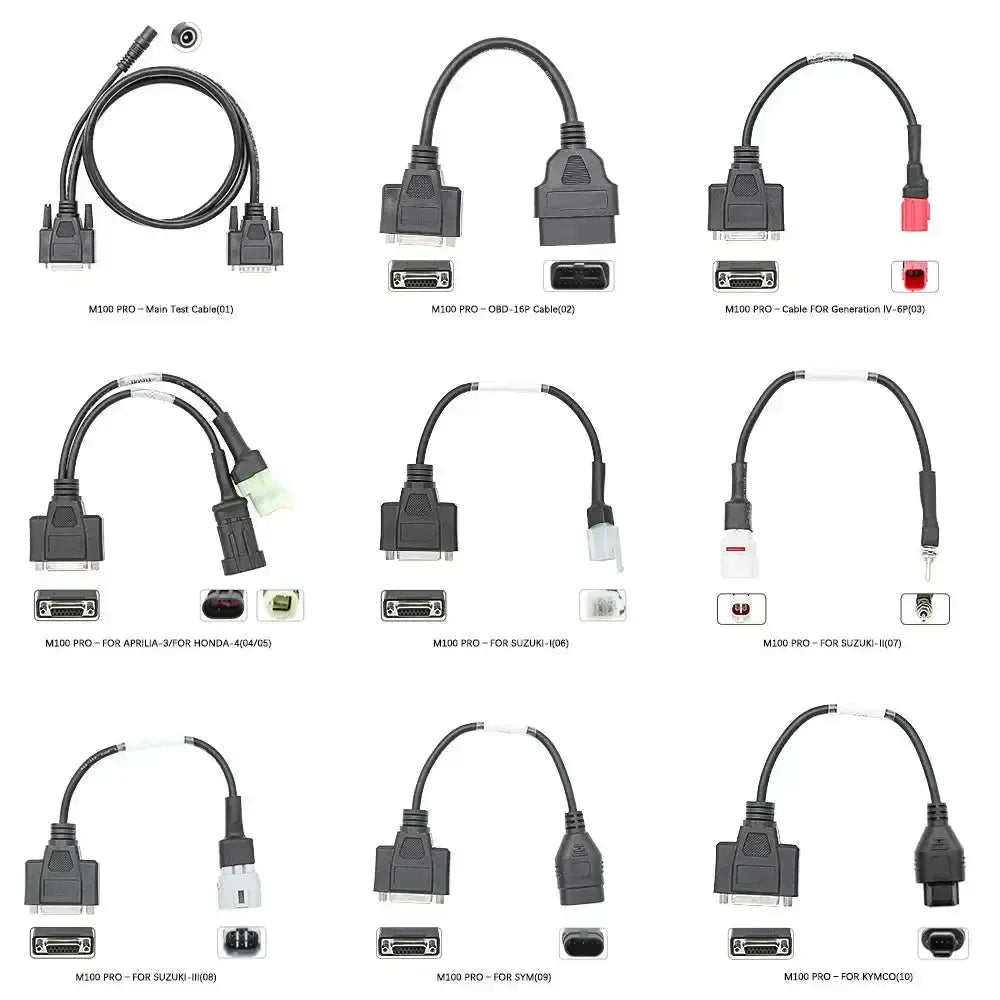

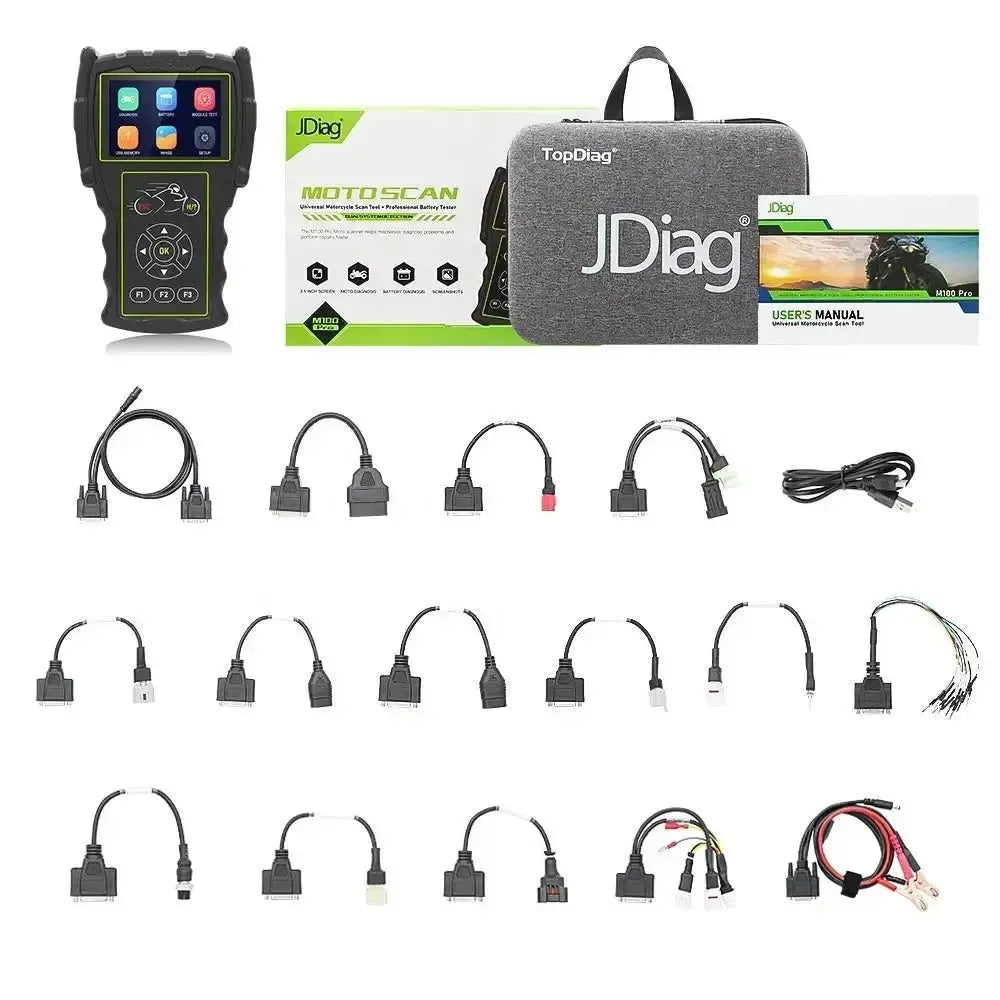

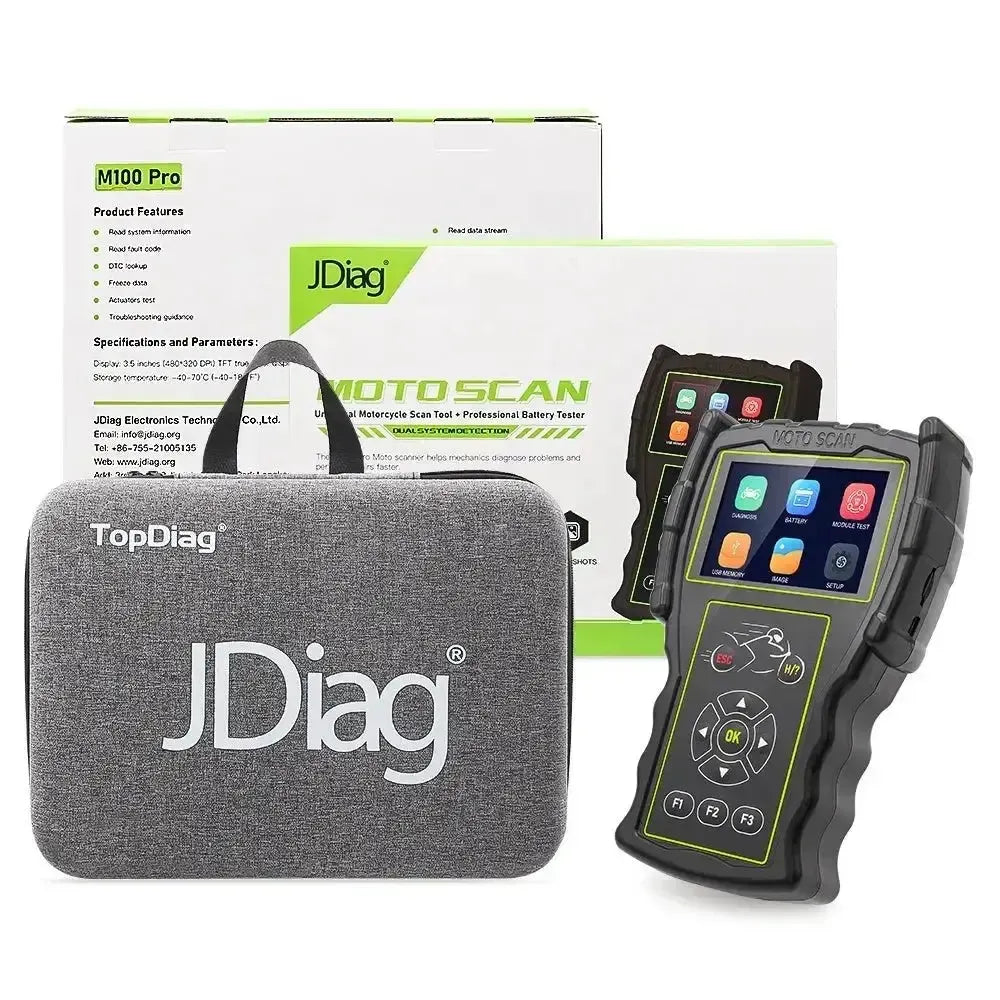

Contenu de l’emballage:

• JDiag M100 Pro Appareil de diagnostic complet
• JDiag 15 Pins DB15 - 15 Pins DB15 Câble adaptateur
• JDiag 15 Pins DB15 - 16 Pins OBD2 Câble adaptateur
• USB-A - Mini USB-B Câble adaptateur
• Manuel
• Sac de rangement
• Câbles d’alimentation avec pinces de batterie
• JDiag Universel 8 Pins OBD - 15 Pins DB15 Câble adaptateur
• JDiag Suzuki 4 Pins OBD - Commutateur mode concessionnaire Câble adaptateur
• JDiag Suzuki 4 Pins OBD - 15 Pins DB15 Câble adaptateur
• JDiag Suzuki 6 Pins OBD - 15 Pins DB15 Câble adaptateur
• JDiag Yamaha 3+3+4 Pins OBD - 15 Pins DB15 Câble adaptateur
• JDiag Aprilia/Piaggio/Vespa/Honda 3+4 broches OBD - 15 broches DB15 Câble adaptateur
• JDiag Piaggio 6 broches OBD - 15 broches DB15 Câble adaptateur
• JDiag AEON/Benneli 6 broches OBD - 15 broches DB15 Câble adaptateur
• JDiag Kymco 3 broches OBD - 15 broches DB15 Câble adaptateur
• JDiag SYM 3 broches OBD - 15 broches DB15 Câble adaptateur
• JDiag Kawasaki 8 broches OBD - 15 broches DB15 Câble adaptateur
• JDiag Euro-V 6 broches OBD - 15 broches DB15 Câble adaptateur

Spécifications techniques
