Appareil de diagnostic Jaltest pour balayeuses

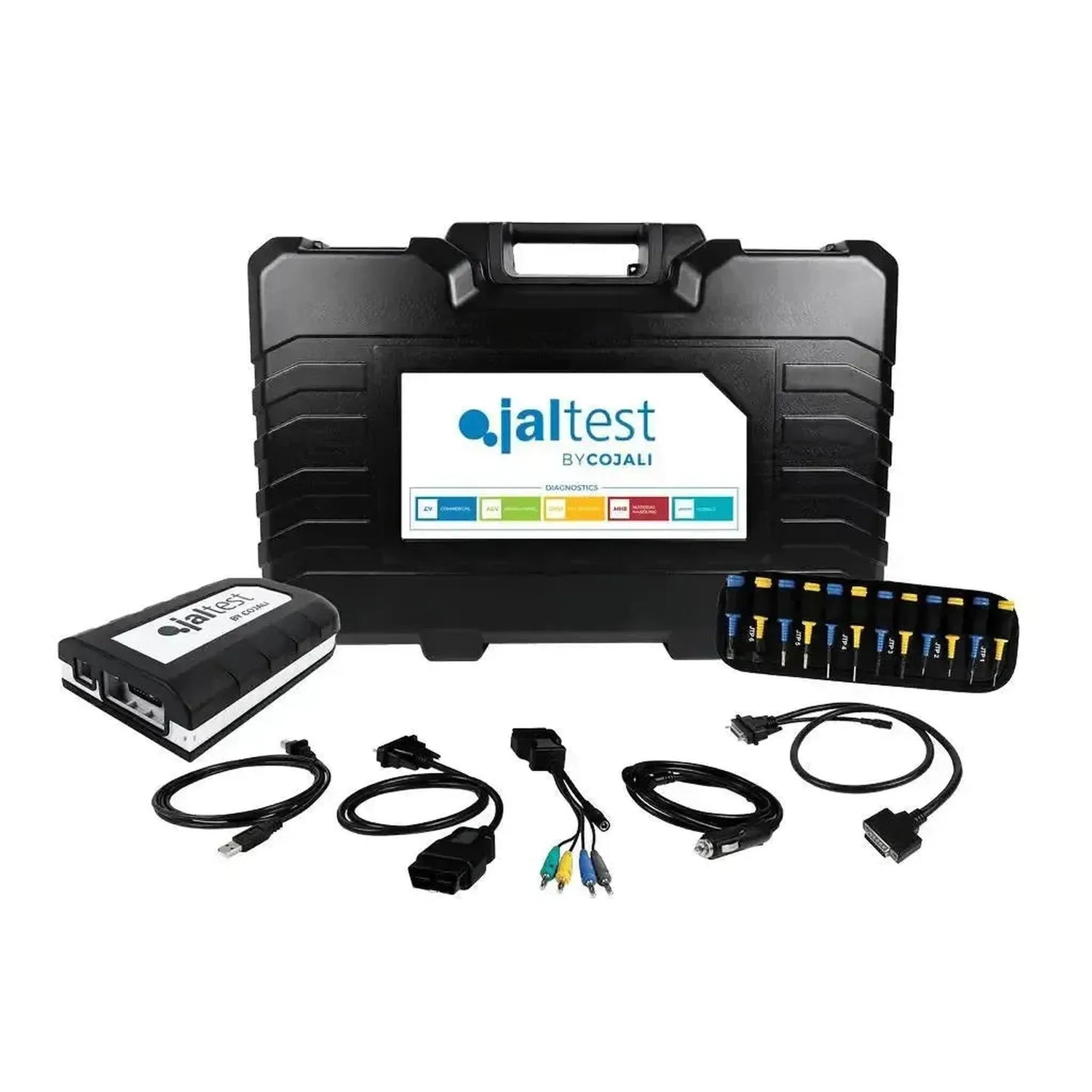

Contenu de l'emballage

La valise contient le matériel qui vous permet d'établir la connexion, ainsi que les droits logiciels qui déverrouillent les Module Véhicules Polyvalents. Le matériel est identique à celui de l'ensemble vendu séparément 70001052; la différence entre les appareils de diagnostic réside dans le module logiciel, non dans le mallette. Ci-dessous, vous trouverez pour chaque composant sa description et son numéro de référence correspondant.

Matériel

• Jaltest Link V9 (70001015): L'interface de diagnostic que vous branchez sur la prise de diagnostic du véhicule, avec connecteur DB26 26 broches vers le câble et USB-C vers le PC.
• Kit multibroche (70002001): Vingt multibroches JTP01 à JTP10, chacun en deux couleurs, le câble de raccordement JTP101 et deux câbles d'alimentation — JDC10AM2 avec pinces de batterie et JDC20AM2 pour l'allume-cigare. Vous pouvez ainsi vous connecter directement à un connecteur pour lequel aucun câble de diagnostic spécifique n'existe.
• Câble OBD, 16 broches (JDC213.9): Le câble standard pour la prise de diagnostic ordinaire.
• Câble USB-C (JDC107.9B): La connexion entre la Link et votre ordinateur portable.
• Câble d'extension 100 cm (JDC100): Avec connecteur DB26 26 broches, le connecteur large sur la Link elle-même.
• Mallette (70003015) : Dimensions compactes : 505 x 381 x 146 mm.

Logiciel

• Logiciel (29348) : L'achat unique qui déverrouille le module Véhicules Polyvalents.
• Activation de la licence, douze mois (74001012) : Droit d'utilisation pendant la première année.

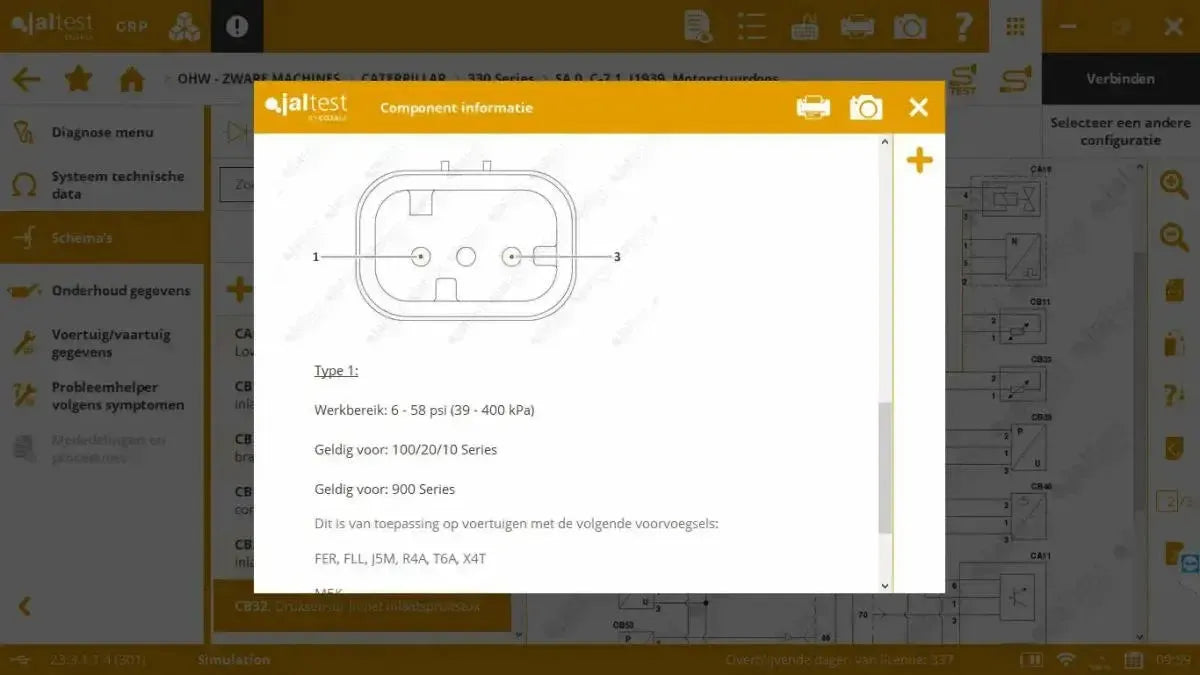

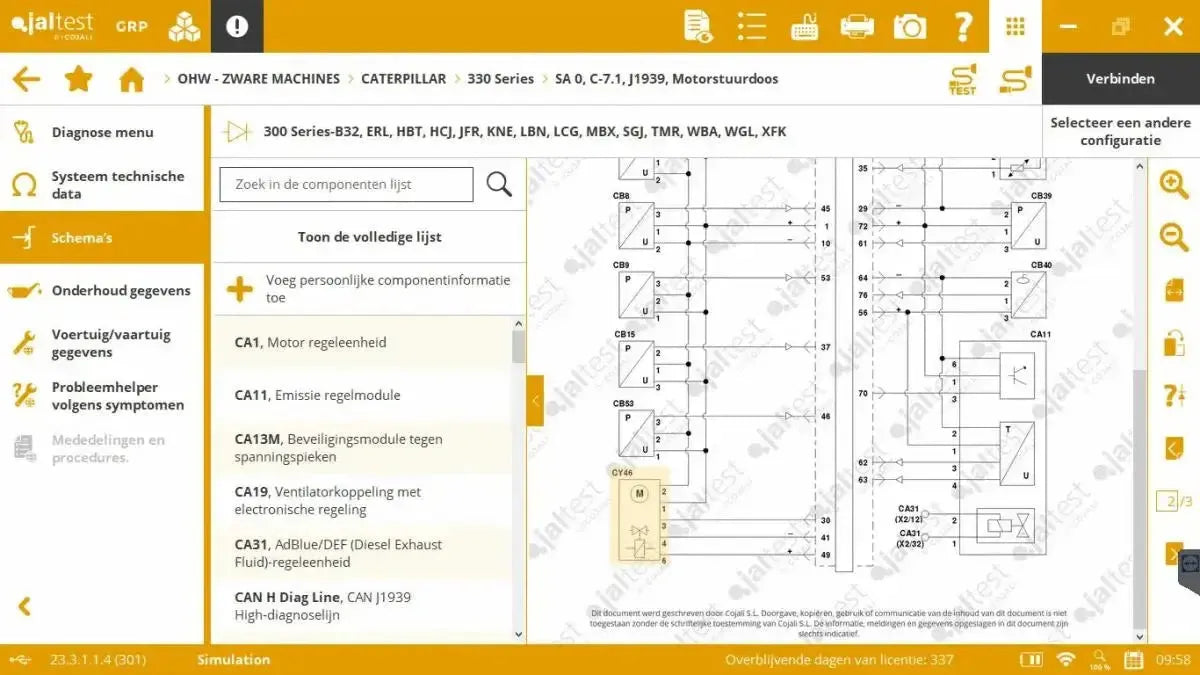

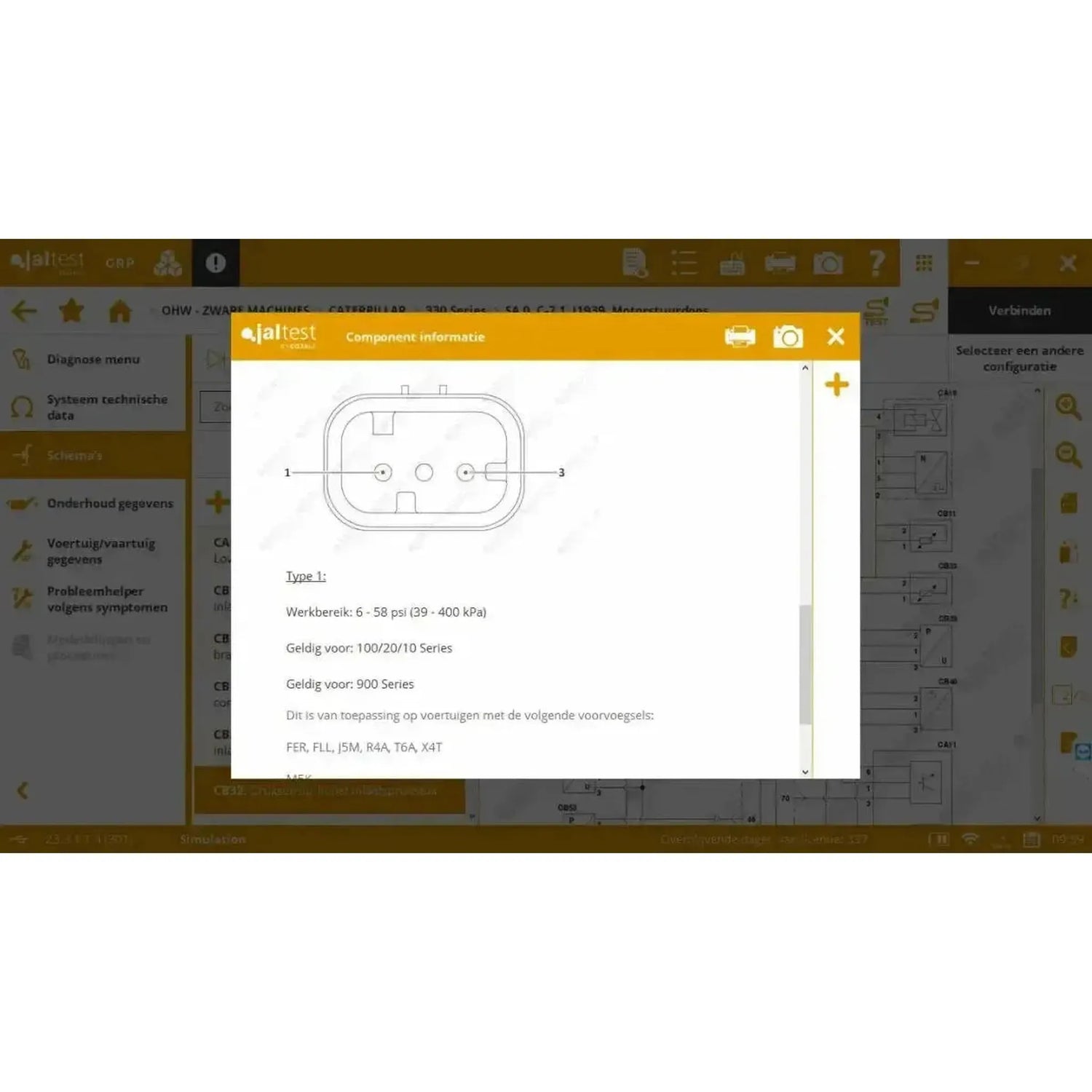

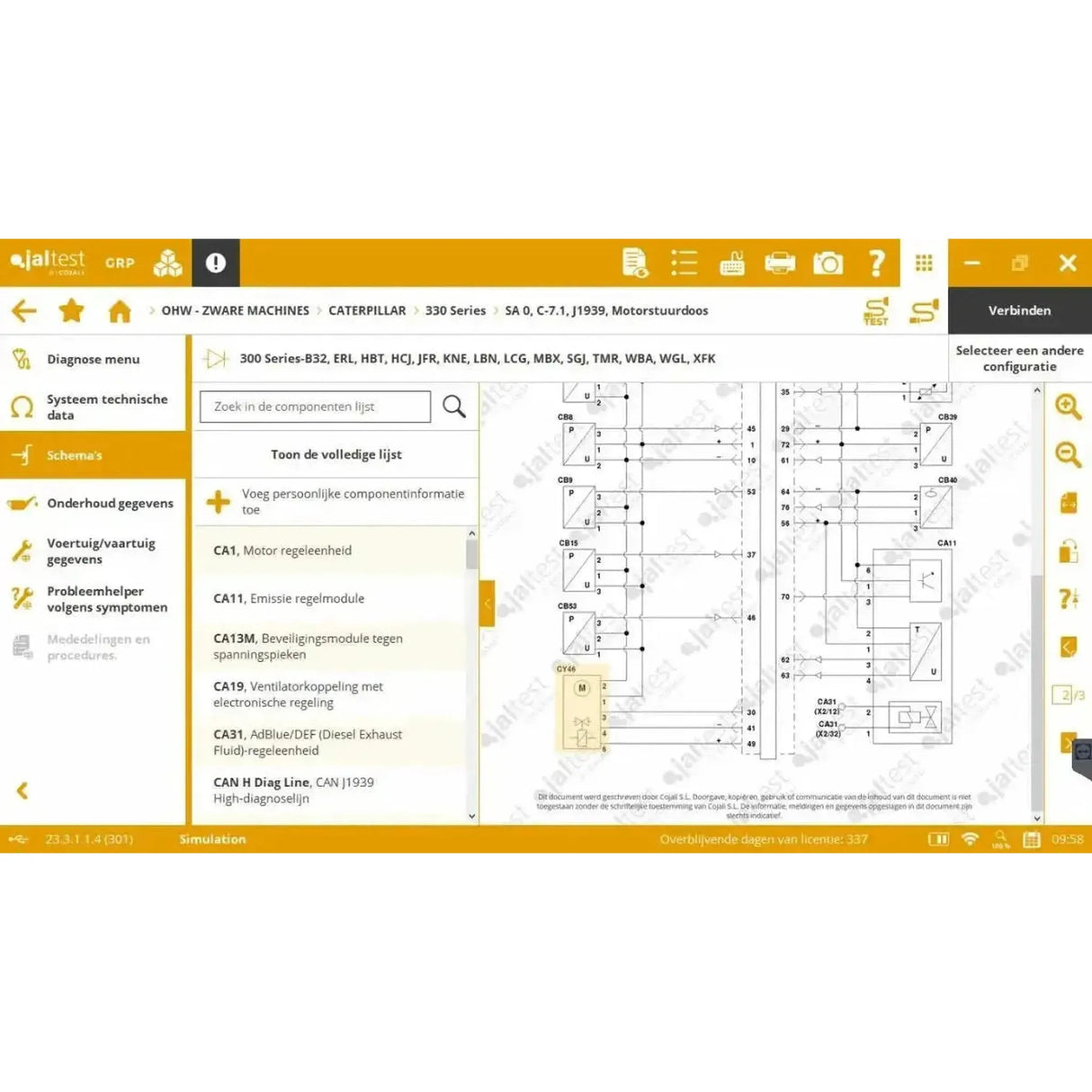

• Informations techniques : Le guide de référence du logiciel. Inclus et ne peut pas être acheté séparément ; l'accès est lié à la licence.
• Jaltest GRP : Logiciel d'atelier de Cojali pour la gestion des clients, véhicules et rapports, disponible en modes Basic, Synchro et Enterprise ; les trois sont activables gratuitement.

Un ordinateur portable et la câbles spécifiques aux marques ne sont pas inclus. Voir Câbles et ordinateur plus loin sur cette page.

Véhicules et systèmes couverts

Jaltest Véhicules Polyvalents couvre un groupe : véhicules multifunctionnels, du balai-brosse à l'engin municipal. La présence d'une marque dans la liste signifie qu'il existe une couverture, non que chaque modèle et année de fabrication soit entièrement supporté. Le classement par continent fait référence au pays d'origine de la marque, non au propriétaire actuel.

Véhicules multifonctionnels

Grandes marques parmi les véhicules multifunctionnels du couverture de Jaltest Véhicules Polyvalents: Aebi, Boschung, Bucher, Hako, Johnston, Kärcher, Ravo et Schmidt.

Toutes les 27 marques de véhicules multifonctionnels, réparties par continent :

Européen comprend Royaume-Uni et Suisse. Bobcat figure parmi les Américains car la marque provient des États-Unis, quel que soit le propriétaire actuel. Sous Autre figurent les deux noms dont l'origine n'a pas pu être établie.

Les systèmes du véhicule

• Entraînement : Moteur, boîte de vitesses et traitement des gaz d'échappement avec filtre à particules, SCR et AdBlue.
• Hydraulique : Pompes, distributeurs proportionnels et réglages de pression et de débit du circuit de travail.
• Structure et balayage : Commande des moteurs de brosse, du ventilateur d'aspiration et des autres fonctions de travail de la superstructure.
• Freinage et châssis : Composants de freinage hydraulique et électronique, suspension et direction.
• Électronique : Calculateur central, modules électroniques, tableau de bord et réseaux CAN qui les interconnectent.

Rechercher par composant plutôt que par véhicule

Un balai-brosse est une superstructure sur un châssis, avec des pièces provenant de différents fournisseurs. Si le même système est installé dans plusieurs marques, vous pouvez le rechercher par composant au lieu de par véhicule.

• Moteurs : Mercedes-Benz et MTU, Iveco, FPT et Kubota ; pour ces marques, un câble moteur spécifique existe dans la faisceau câblage dédié aux véhicules multifonctionnels.
• Connectique générique : Le connecteur Deutsch vert à 9 broches type 2, l'entrée standard de nombreux boîtiers moteur et de superstructure indépendants.
• Transmissions : Versions hydrostatiques, powershift et CVT, avec réglage après réparation ou remplacement d'un composant.
• Composants hydrauliques : Distributeurs proportionnels, pompes et capteurs de pression, d'angle et de course sur la superstructure.
• Traitement des gaz d'échappement : Filtre à particules, SCR et AdBlue, avec pompe, injecteur et chauffage comme composants distincts.

Ce que vous pouvez faire

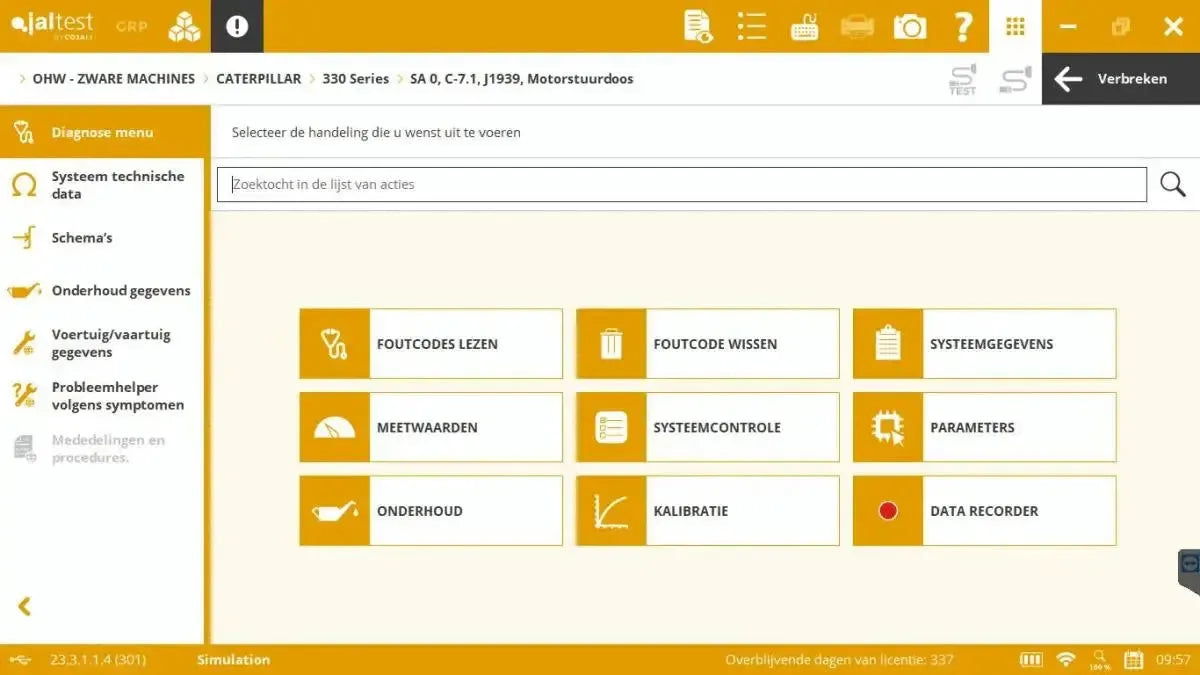

Avec la Module Véhicules Polyvalents vous lisez les calculateurs du véhicule, consultez les valeurs de mesure et pilotez les composants. En outre, vous effectuez les opérations de maintenance qui exigent un logiciel : le filtre à particules, l'injecteurs, l'étalonnages et la régleurs d'entretien.

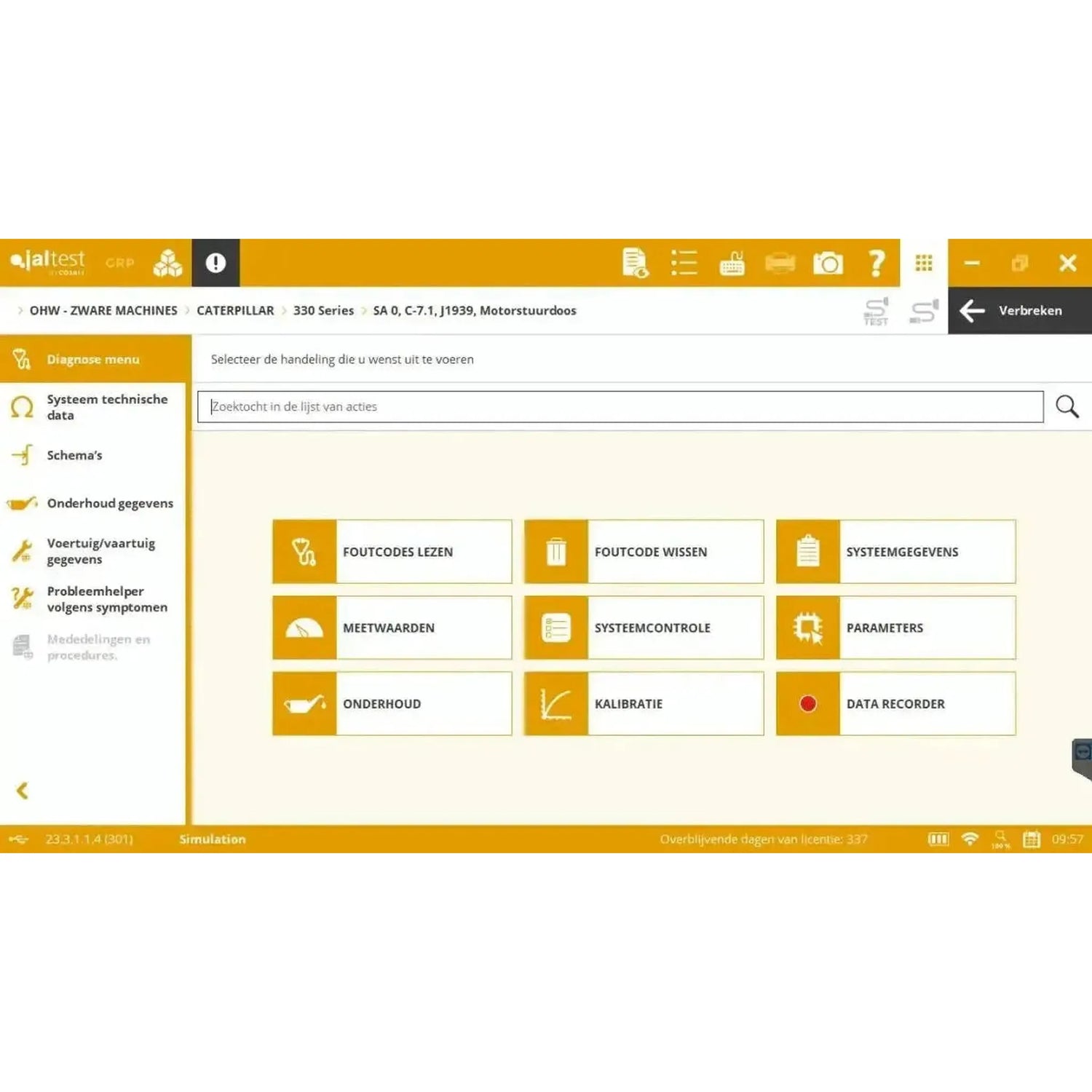

Diagnostic

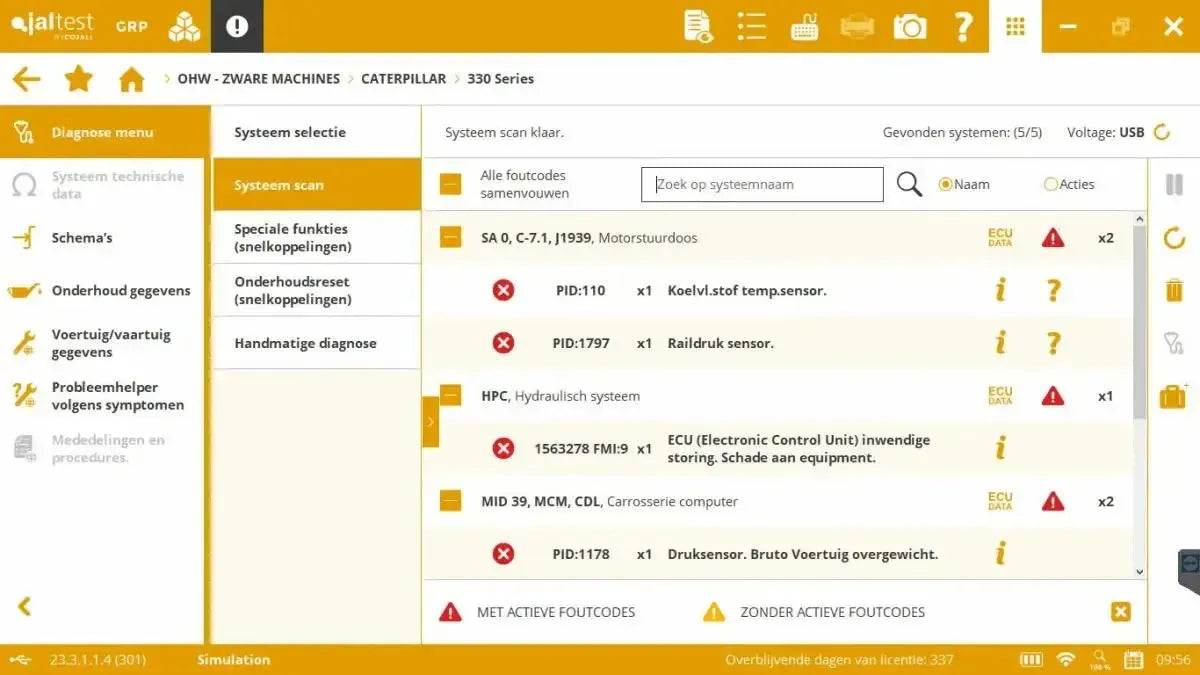

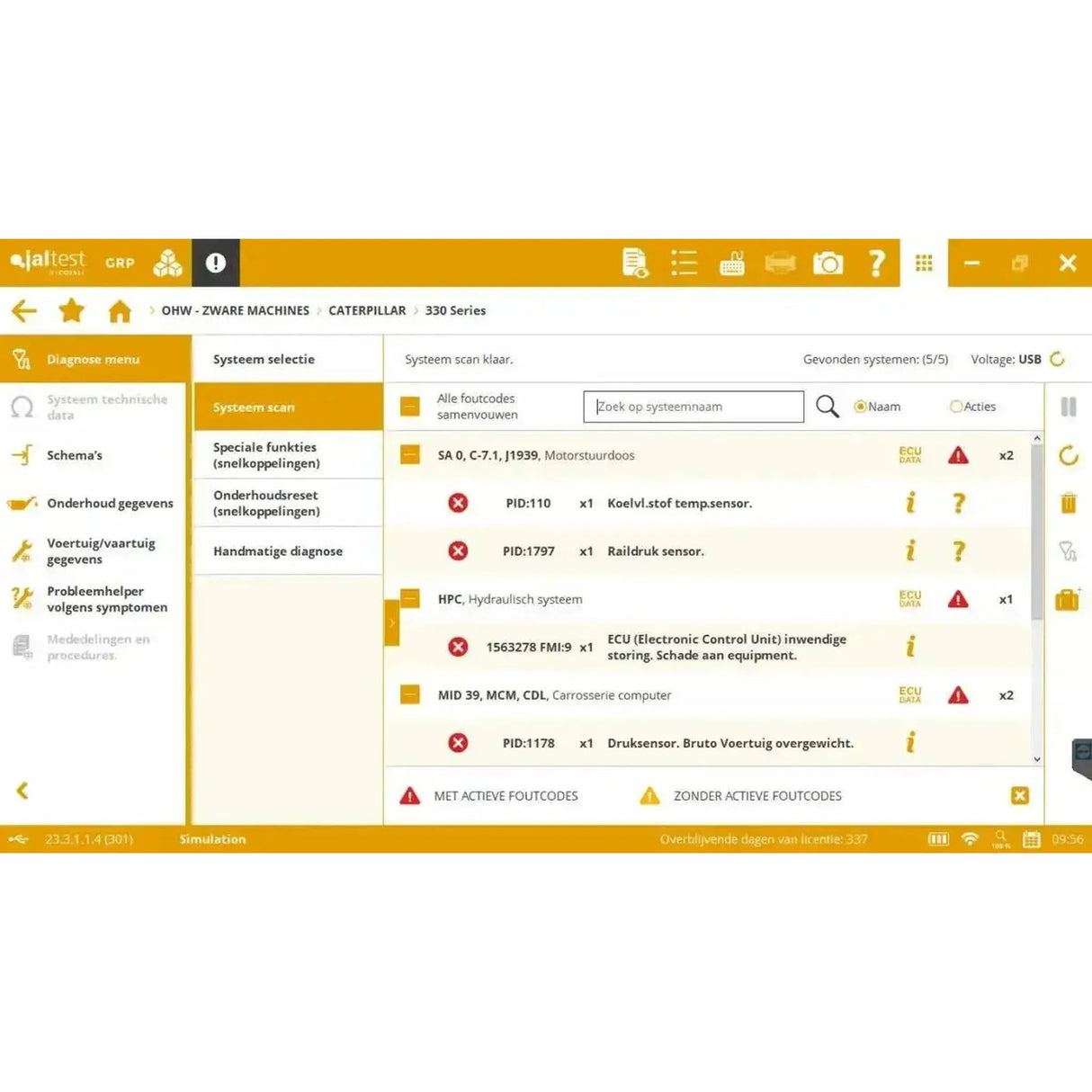

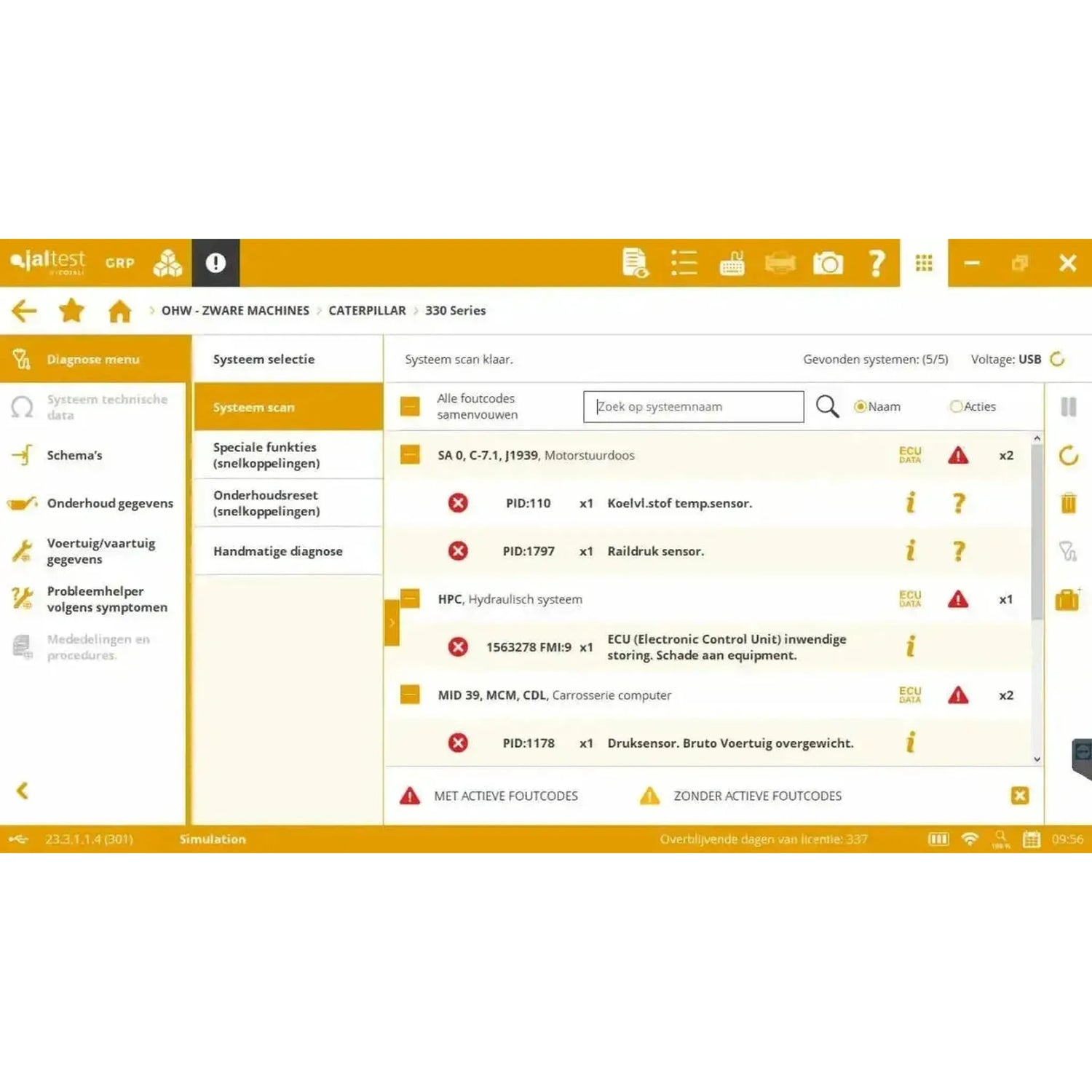

• Lecture des codes défaut : La mémoire de défauts du calculateur, avec les informations relatives aux codes.
• Valeurs de mesure : Les valeurs des capteurs connectés affichées à l'écran, tels que régime moteur, pression hydraulique et température.
• Piloter les composants : Commander directement les électrovannes, pompes, moteurs à balais et ventilateurs pour vérifier leur fonctionnement.
• Données du calculateur : Numéro de série, version logicielle, heures de fonctionnement et autres données du module de commande.
• Paramètres et étalonnages : Configurer les calculateurs et régler les systèmes.

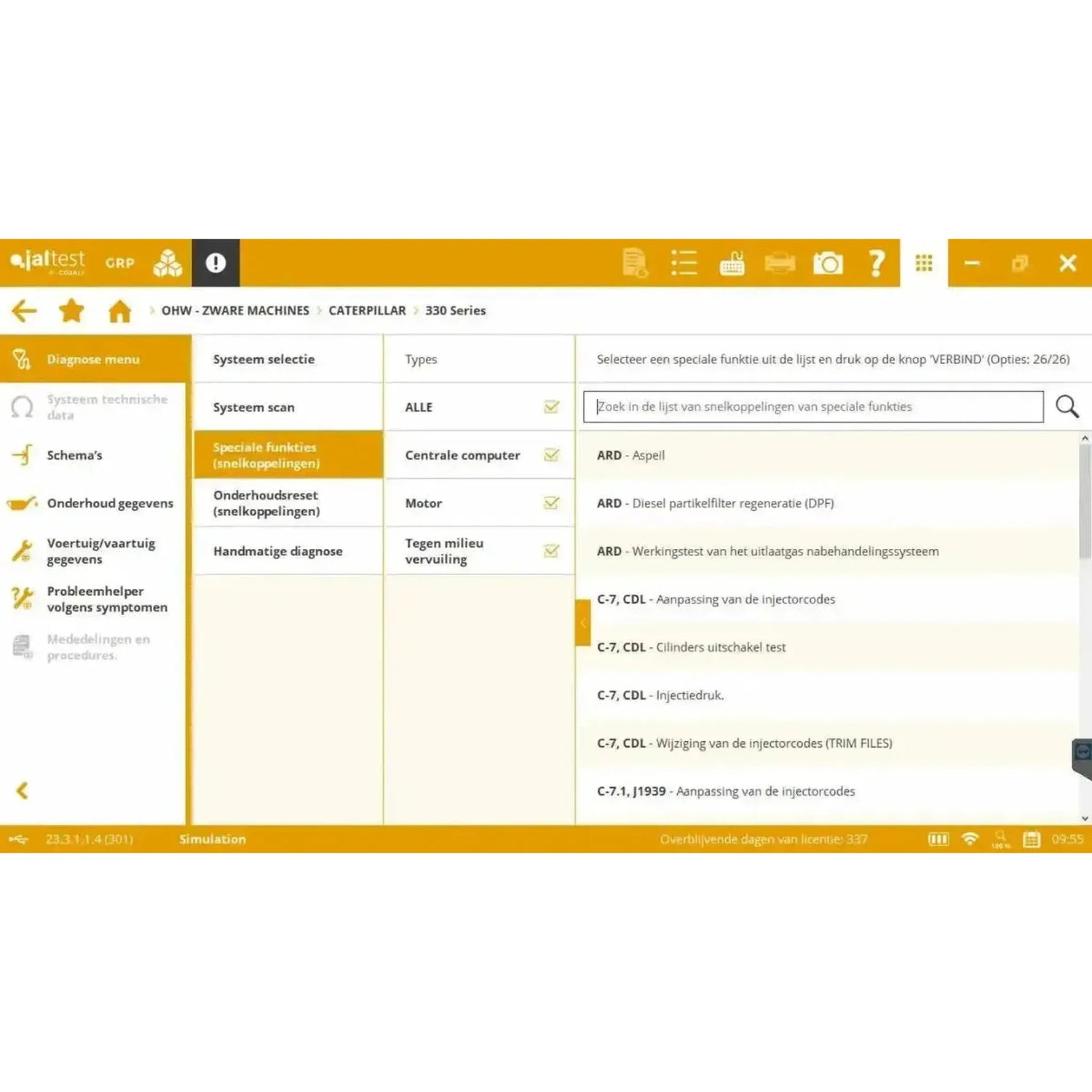

Maintenance

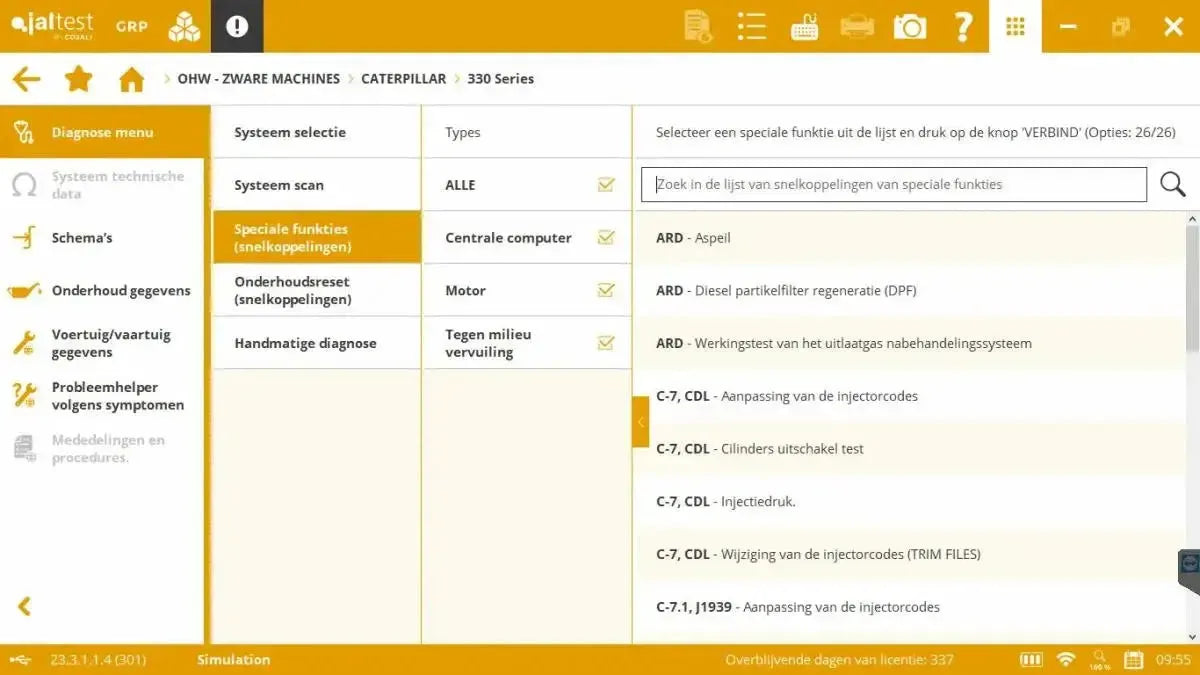

• Filtre à particules (FAP) : Régénération forcée, et après remplacement, réinitialiser les valeurs de suie et de cendre.
• SCR et AdBlue : Réinitialiser le système et contrôler la pompe, l'injecteur et le réchauffeur.
• Codage des injecteurs : Enregistrer les nouveaux injecteurs dans la gestion du moteur.
• Étalonnage hydraulique : Réajuster les électrovannes proportionnelles et les capteurs de la structure.
• Compteurs d'entretien : Réinitialiser après un service.

La différence avec le mode expert

Le diagnostic standard consiste à lire, mesurer et commander. En mode mode expert vous modifiez en outre paramétrer les unités de contrôle : l'étalonnage des capteurs et des actionneurs, le réglage des paramètres de fonctionnement et la régénération du filtre à particules. Ce mode est d'ailleurs inclus.

Câbles et ordinateur

La valise contient le câble OBD 16 broches pour la connexion standard. Si le véhicule dispose d'une connecteur constructeur, un câble séparé à l'avant ; ces câbles peuvent être séparés et sont par ailleurs regroupés dans un seul kit câbles. L'logiciel elle-même fonctionne sur un PC Windows.

• Véhicules polyvalents (70002005) : Le kit câbles pour ce module, avec JDC203A pour Mercedes-Benz et MTU, JDC206A pour Iveco, JDC217.9 pour le connecteur Deutsch vert 9 broches type 2, JDC523A pour Kubota et JDC526A pour le connecteur 19 broches sur moteurs FPT.
• Câbles séparés : Disponibles à l'unité également, si votre atelier n'utilise qu'une seule marque.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali propose le Jaltest Rugged PC et la A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble adapté à votre véhicule dépend du connecteur de diagnostic installé sur le véhicule et non de la marque sur la structure. Vérifiez le connecteur sur le véhicule avant de commander : s'il s'agit de la prise OBD2 à 16 broches, le câble fourni JDC213.9 suffit ; s'il s'agit d'un connecteur spécifique à la marque, un câble spécifique à la marque est nécessaire : Il se trouve dans le kit câbles 70002005 ou peut être commandé séparément.

Licence et renouvellement

Le licence logicielle s'étend douze mois à partir du activation et est ensuite renouvelée annuellement contenant la licence de mise à jour (29349). Tant que la licence est active, vous recevez toutes les nouvelles versions logicielles et conservez l'accès à informations techniques.

• Renouvellement : Annuellement, avec la licence de mise à jour (29349), chaque fois pour douze mois supplémentaires.
• Durée : Douze mois à compter de l'activation.
• Installations : Maximum cinq ordinateurs. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement des données : À l'activation, après chaque nouvelle version du logiciel, puis tous les six mois.
• Achat de module supplémentaire : Un module acheté ultérieurement est aligné sur votre licence actuelle ; vous payez au prorata.
• Non-renouvellement : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques expire. Cojali continue de supporter une licence expirée pendant un an.

Extensions optionnelles

En plus de Module Véhicules Polyvalents il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais élargissent les l'assistance, l'connaissances ou les outils. Ci-dessous figure ce qui correspond à véhicules multifunctionnels.

• Jaltest ATS (70809004) : Un an d'accès à l'assistance technique anglophone de Cojali, dans la version pour AGV, MHE, véhicule polyvalent et applications marines. Reconduction automatique ; résiliation possible par écrit jusqu'à trente jours avant la date d'expiration.
• Jaltest Central Services : Interventions que les spécialistes de Cojali effectuent pour vous, par prestation, comme la reprogrammation de certains modules de commande.
• Jaltest University : L'offre de formation de Cojali, du cours de base à la formation spécialisée.
• Outils Jaltest : Les outils de mesure et de test individuels de Cojali, à commander à l'unité.
• Modules supplémentaires : Si vous souhaitez ajouter les véhicules utilitaires, l'agriculture, les travaux publics, le transport interne ou la navigation, une activation logicielle et une licence propres à la marque s'ajoutent ; elles sont alignées sur votre licence en cours.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit Multibroches (70002001)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 DB26 26 broches – OBD2 16 broches | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100) | Câble prolongateur Link V9 DB26 26 broches (100 cm) | Interface
• 1x Jaltest (70003015) | Mallette compacte
• 1x Jaltest (29348) | Module Véhicule Polyvalent | Activation logicielle
• 1x Jaltest (74001012) | Véhicule Polyvalent (Module) | Licence logicielle

Caractéristiques techniques
