Jaltest MHE (Équipement de manutention) Appareil de diagnostic

Contenu de la mallette

La mallette contient le matériel avec lequel vous établissez la connexion, ainsi que les droits logiciels qui déverrouillent le module MHE . Le matériel est identique à celui du kit indépendant 70301001, qui est la seule mallette Jaltest comprenant aussi le câble d'alimentation USB JDC60AM2 . Ci-dessous figurent, pour chaque composant, sa description et son numéro de référence correspondant.

Matériel

• Jaltest Link V9 (70001015) : L'interface de diagnostic que vous branchez sur le connecteur de diagnostic de l'équipement, avec connecteur DB26 26 broches vers le câble et USB-C vers le pc.
• Kit multibroches (70002001) : Vingt connecteurs multibroches JTP01 à JTP10, chacun en deux coloris, le câble de raccordement JTP101 et deux câbles d'alimentation — JDC10AM2 avec pinces de batterie et JDC20AM2 pour l'allume-cigare.
• Câble OBD, 16 broches (JDC213.9) : Le câble standard pour le connecteur de diagnostic ordinaire.
• Câble USB-C (JDC107.9B) : La connexion entre la Link et votre ordinateur portable.
• Câble d'extension de 100 cm (JDC100) : Doté d'un connecteur DB26 26 broches, le connecteur large sur la Link elle-même.
• Câble d'alimentation USB (JDC60AM2) : Alimente la Jaltest Link V9 via un port USB-A, pour les équipements dont le connecteur de diagnostic n'offre pas d'alimentation. Ce câble est fourni uniquement dans la mallette MHE.
• Mallette (70003015) : Version compacte, 505 x 381 x 146 mm.

Logiciel

• Logiciel (75001001) : L'acquisition unique qui déverrouille le module MHE.
• Activation de la licence, douze mois (75001009) : Le droit de l'utiliser pendant la première année.
• INFO Équipements de manutention en ligne (29477): Les informations techniques de la mise à jour logicielle. Incluses, non vendues séparément et gratuites jusqu'en 2026.
• Jaltest GRP: Le logiciel d'atelier Cojali pour la gestion des clients, des engins et des rapports.

Un ordinateur portable et la câbles spécifiques aux marques ne sont pas inclus ici. Voir Câbles et ordinateur plus bas sur cette page.

Pour quels engins et systèmes

Jaltest MHE couvre tous les domaines de la manutention interne — chariots élévateurs, transpalettes, télescopiques, nacelles élévatrices et équipements portuaires — avec une seule liste de couverture pour tous les types d'engins réunis, et non une liste séparée par type. La présence d'une marque dans la liste signifie qu'il y a une couverture complète, non que chaque modèle et année de fabrication est entièrement supporté. La classification par continent concerne le pays d'origine de la marque, non le propriétaire actuel.

Les engins

• Chariots élévateurs: Chariots élévateurs frontaux avec moteur thermique et chariots électriques à contrepoids.
• Transpalettes et gerbeurs: Chariots télescopiques, transpalettes électriques, gerbeurs et chariots de commande au poste.
• Télescopiques: Manipulateurs télescopiques, y compris les versions agricoles et de construction.
• Nacelles: Nacelles articulées et nacelles ciseaux.
• Équipements portuaires: Chariots élévateurs portuaires, empileurs de conteneurs, manipulateurs de matériaux et grues portuaires.

Quelles marques vous pouvez diagnostiquer

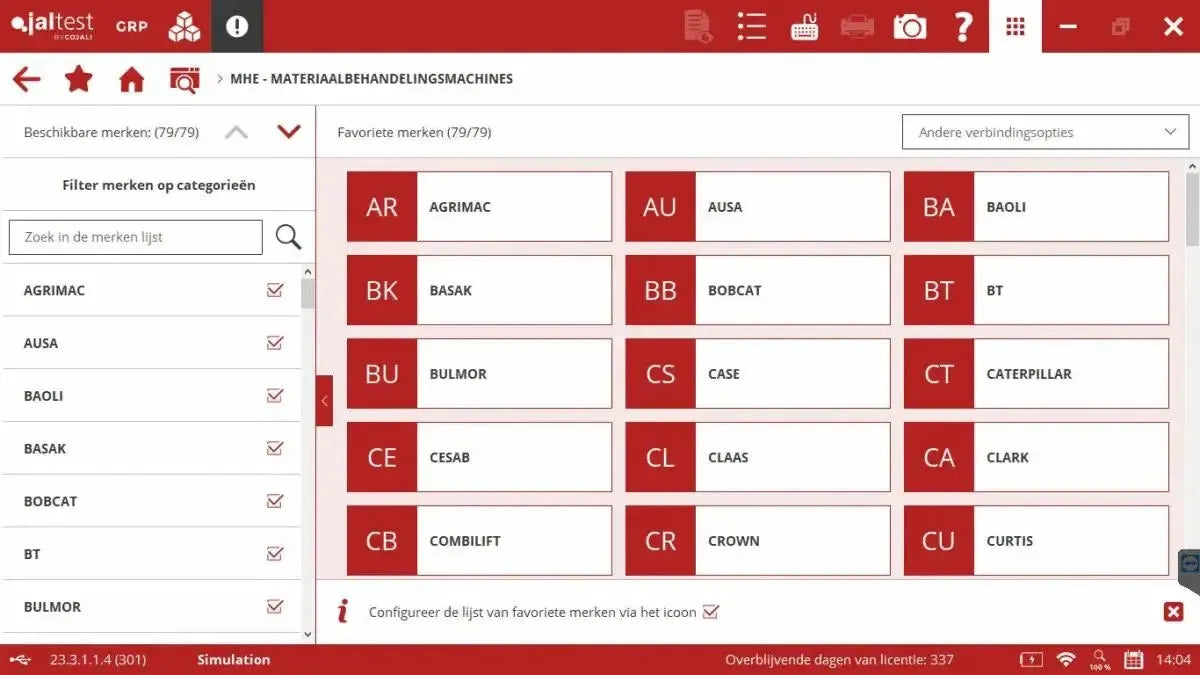

Marques reconnues dans la une couverture de Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers et Yale.

Toutes les 105 marques, répartis par continent :

Europe comprend Royaume-Uni, Turquie et Russie. Chine est distinct de l'Asie, qui englobe le Japon, la Corée du Sud, l'Inde et Taïwan. La catégorie Autre comprend les marques d'Australie et d'Afrique, ainsi que quelques marques dont l'origine n'a pas pu être déterminée.

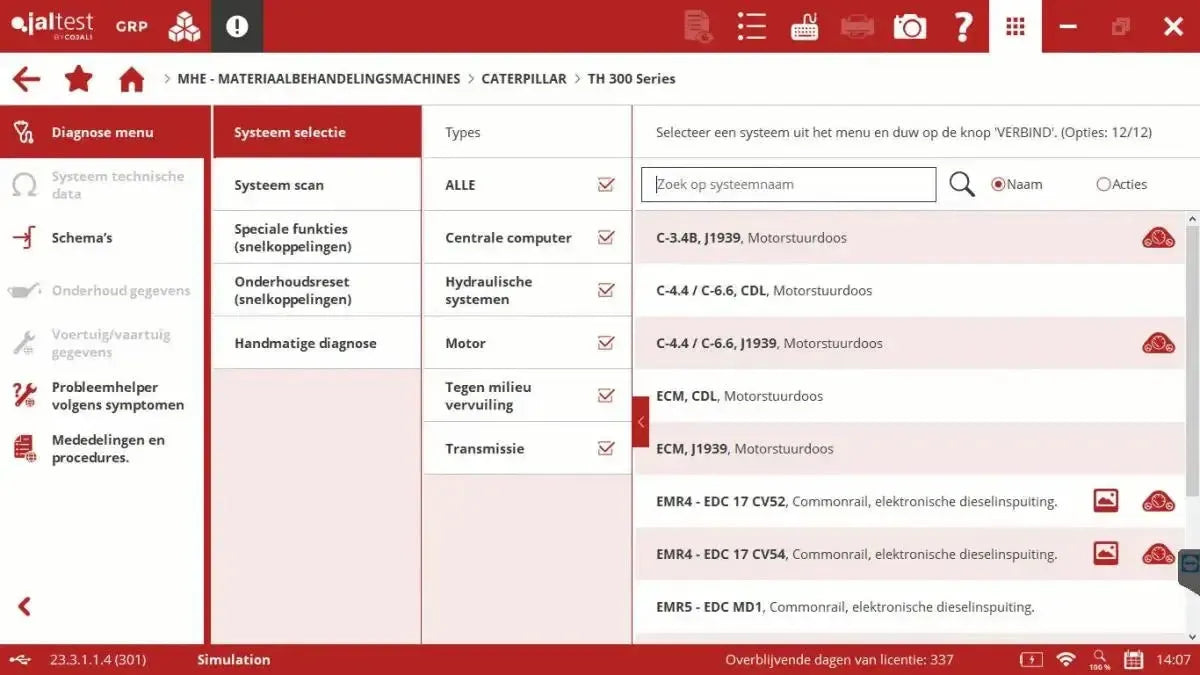

Les systèmes de la machine

• Gestion du moteur : Les unités de commande moteur des moteurs diesel, GPL et gaz.
• Ordinateur central : L'ordinateur central du véhicule qui commande la machine.
• Modules de puissance : La commande de traction et de pompe des machines électriques, notamment celles de Zapi et Curtis.
• Direction : La direction assistée électrique.
• Transmission : La gestion de la transmission.
• Post-traitement : Le module de filtre à particules et AdBlue des machines diesel.
• Tableau de bord : L'affichage et l'unité de compteurs.
• Hydraulique :Les systèmes hydrauliques de la machine.

Ce que vous pouvez faire

Avec le module MHEvous lisez les unités de commandede la machine, suivez les valeurs mesuréesen direct et pilotez les composants. En outre, une documentation de référenceavec des guides de diagnostic des pannes, schémas et données d'entretienrelatifs au système sur lequel vous travaillez est incluse.

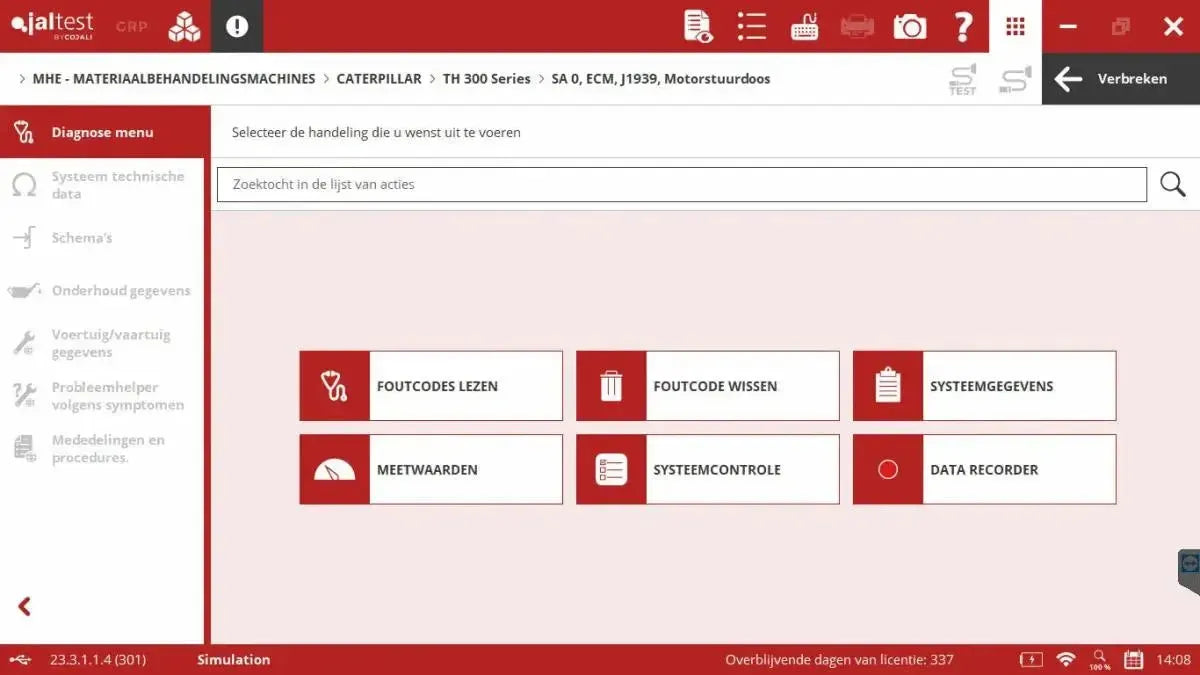

Diagnostic et service

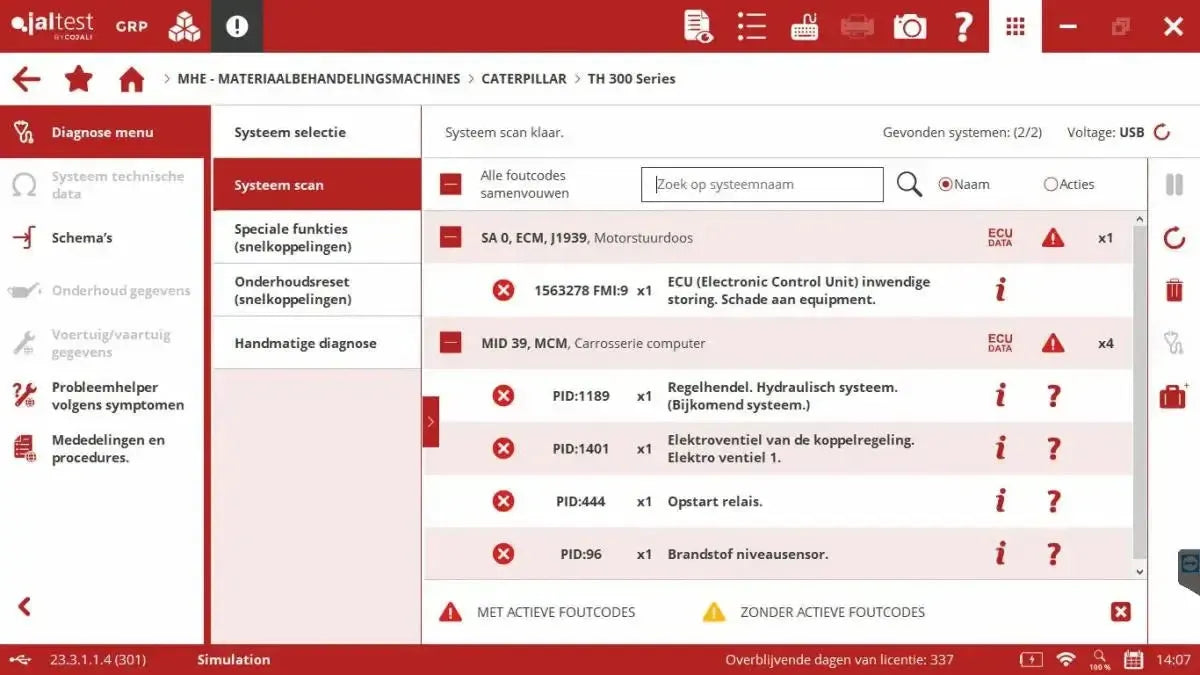

• Lecture des codes défaut :Les systèmes sont reconnus automatiquement, avec un guide de diagnostic des pannes par code défaut.
• Valeurs mesurées :Les valeurs des capteurs connectés, à suivre en direct.
• Pilotage des composants :Tests bidirectionnels permettant de faire fonctionner un composant à partir de l'ordinateur portable.

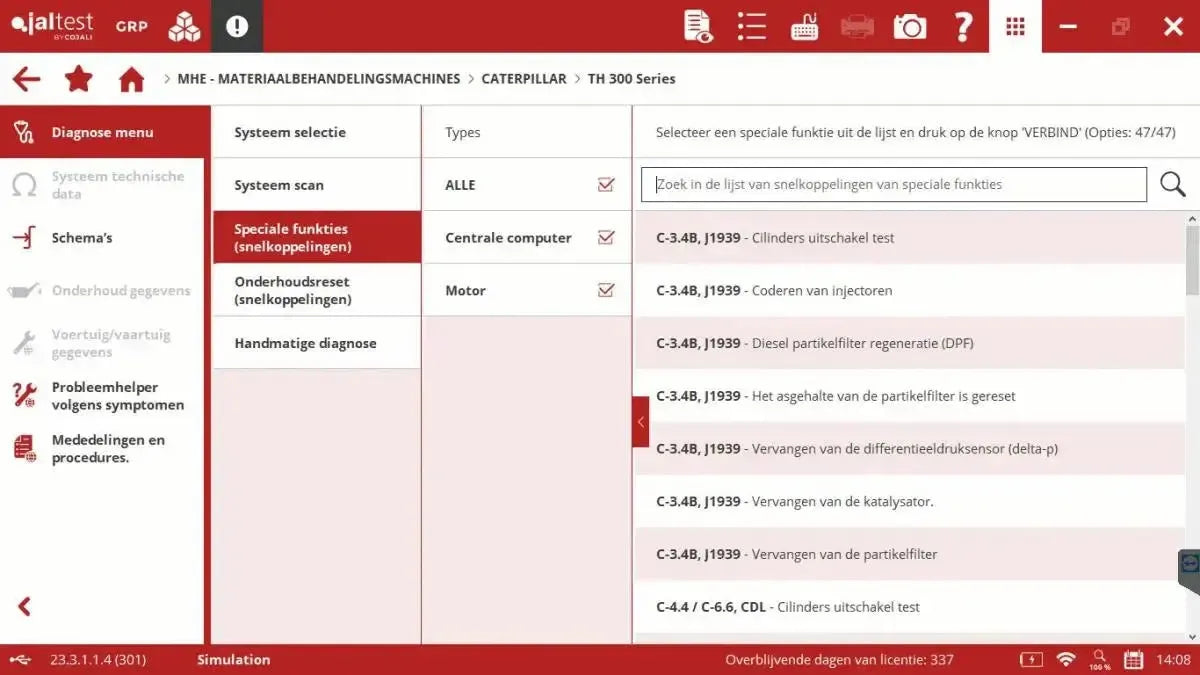

• Paramètres et étalonnages :Notamment régénérations du filtre à particules, réinitialisation du post-traitement, étalonnages des injecteurs et étalonnages hydrauliques.
• Données de l'unité de commande :Numéro de série, version du logiciel et autres données de l'unité de commande.
• Entretien :Les données d'entretien et les fonctions d'entretien de la machine.

Informations techniques incluses

• Guide de diagnostic des pannes :Par code défaut et par symptôme.
• Données techniques :Du système et de la machine.

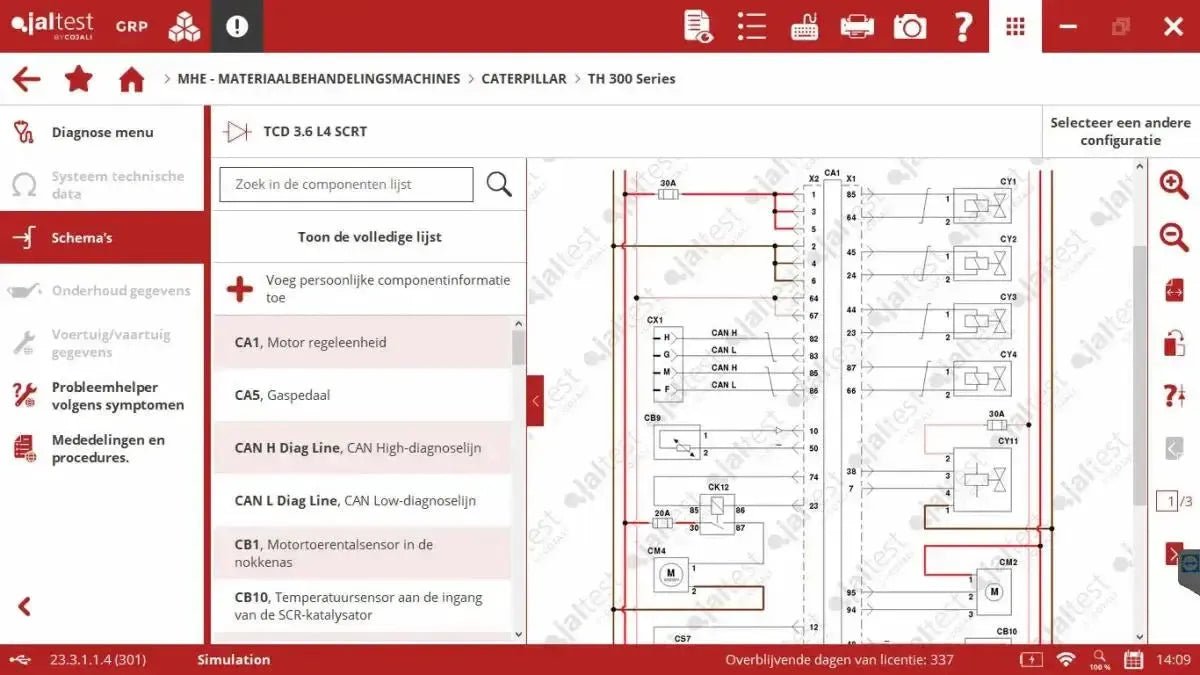

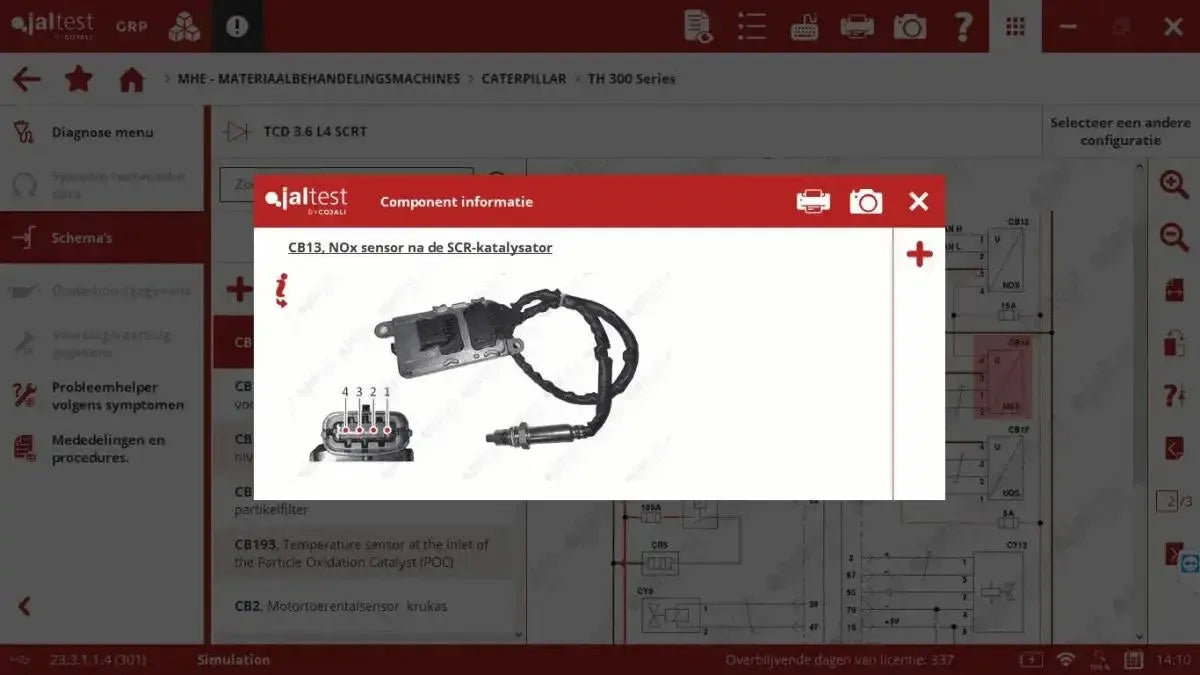

• Schémas :Les schémas électriques relatifs au système.
• Données d'entretien :Les données d'entretien de la machine.
• Procédures :Procédures de mise à la disposition et modes opératoires.
• Diagnostic manuel :Recherche sans que le système ne se signale.

La différence avec le mode expert

Le diagnostic classique consiste à lire, mesurer et commander. En mode mode expert vous modifiez en outre modifier les paramètres dans les unités de contrôle : l'étalonnage des capteurs et actionneurs, le réglage des paramètres de fonctionnement et la régénération du filtre à particules. Ce mode est inclus.

Câbles et ordinateur

La mallette contient le câble OBD 16 broches pour le connecteur normalisé. De nombreux chariots élévateurs et transpalettes disposent d'un connecteur constructeur, et un câble séparé est nécessaire pour ceux-ci ; pour le transport interne, aucune prise OBD normalisée n'a jamais été obligatoire, ces connecteurs restent donc en service même sur les nouvelles machines. Le logiciel lui-même fonctionne sur un ordinateur Windows.

• Kit de câbles pour chariots élévateurs (70002022) : Câbles pour JLG et Haulotte, Linde rond, Jungheinrich et Still.
• Kit de câbles pour nacelles élévatrices et télescopiques (70002028) : Câbles pour moteurs Deutz, Kubota, JLG et Haulotte, Genie, et connecteur Deutsch 9 broches vert.
• Câbles individuels : Disponibles également à l'unité, notamment pour Toyota, Crown, Hyster et Yale, Linde, Doosan, Mitsubishi avec Caterpillar, ainsi que les contrôleurs Zapi et Curtis.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali fournit le Jaltest Rugged PC et le A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble adapté à votre machine est déterminé par le connecteur de diagnostic présent dans la machine et non par la marque sur le mât. Vérifiez le connecteur sur la machine elle-même avant de commander : S'il s'agit du connecteur OBD2 à 16 broches, le câble fourni suffitJDC213.9 ; s'il s'agit d'un connecteur de marque, un câble de marque est nécessaire : Il se trouve dans l'un des deux kits de câbles ou peut être commandé séparément.

Licence et renouvellement

Le licence logicielle est valable douze mois à partir du activation et est ensuite renouvelée annuellement contenant le licence de mise à jour (75101001). Tant que la licence est valable, vous recevez toutes les nouvelles versions logicielles et conservez l'accès aux informations techniques.

• Renouvellement : Annuellement, avec la licence de mise à jour (75101001), à chaque fois pour douze mois supplémentaires.
• Durée : Douze mois à partir de l'activation.
• Installations : Maximum cinq ordinateurs. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement : Lors de l'activation, après chaque nouvelle version logicielle, et ensuite tous les six mois.
• Achat de modules supplémentaires : Un module acheté ultérieurement est aligné sur votre licence en cours ; vous payez au prorata.
• Non-renouvellement : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques est supprimé. Cojali continue de supporter une licence expirée pendant un an.

Extensions optionnelles

Outre la module MHE, il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais élargir l'documentation de référence, l'assistance ou l'outil. Ci-dessous figure ce qui correspond à l'manutention interne.

• Jaltest INFO Web MHE : Même documentation de référence via une plateforme Web, par mois ou par an.
• Jaltest ATS : Un an d'accès au support technique en anglais de Cojali. Renouvellement automatique ; résiliation possible par écrit jusqu'à trente jours avant la date d'expiration.
• Jaltest Central Services : Actions effectuées par les spécialistes de Cojali à votre place, facturées à l'acte.
• Outils Jaltest : Notamment le kit de nettoyage AdBlue pour l'agriculture, la manutention et le transport interne, pour nettoyer le module de dosage.
• Modules supplémentaires : Vous souhaitez ajouter des véhicules utilitaires, l'agriculture ou les engins de terrassement ? C'est possible sur le même Jaltest Link.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit Multipin (70002001)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 26-broches DB26 – 16-broches OBD2 | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100) | Câble de rallonge Link V9 26-broches DB26 (100 cm) | Interface
• 1x Jaltest (JDC60AM2) | Câble d'alimentation USB-A | Interface
• 1x Jaltest (70003015) | Mallette Compact
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Activation logicielle
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Licence logicielle
• 1xJaltest INFO Online MHE (29477)
