Jaltest Marine (Jetski) Appareil de diagnostic

Contenu de l'emballage

La valise contient le matériel qui vous permet d'établir la connexion, ainsi que les droits logiciels qui déverrouillent les Module Jetski. Le matériel est identique à celui de l'ensemble vendu séparément 70001053 ; la différence entre les quatre appareils de diagnostic Marine réside dans module logiciel et non dans mallette. Ci-dessous, vous trouverez pour chaque composant sa description et son numéro de référence correspondant.

Matériel

• Jaltest Link V9 (70001015): L'interface de diagnostic que vous raccordez à la prise de diagnostic du moteur, avec connecteur DB26 à 26 broches vers le câble et USB-C vers le PC.
• Kit Multiconnecteur Jaltest Marine (70002007) : Vingt connecteurs multipins JTP01 à JTP10, chacun en deux couleurs, le câble de raccordement JTP101 et le câble d'alimentation JDC10AM2 avec pinces batterie. Vous pouvez ainsi vous brancher directement sur un connecteur pour lequel aucun câble de diagnostic dédié n'existe.
• Câble OBD, 16 broches (JDC213.9): Le câble standard pour la prise de diagnostic ordinaire.
• Câble USB-C (JDC107.9B): La connexion entre la Link et votre ordinateur portable.
• Câble d'extension de 250 cm (JDC100B) : Avec connecteur DB26 à 26 broches, le connecteur large sur la Link elle-même. Deux fois et demie plus long que le JDC100 fourni avec les autres malles Jaltest, car à bord le moteur se trouve rarement à portée de main du poste où l'ordinateur portable est installé.
• Mallette (70003015) : Dimensions compactes : 505 x 381 x 146 mm.

Logiciel

• Logiciel (74502005) : L'acquisition unique qui déverrouille le module Jetski.
• Activation de la licence, douze mois (74502017) : Droit d'utilisation pendant la première année.
• INFO Marine en ligne (29479) : Documentation technique fournie avec le logiciel. Incluse, non vendue séparément et gratuite jusqu'en 2026.
• Jaltest GRP : Le logiciel atelier de Cojali pour les clients, navires et rapports.

Un ordinateur portable et la câbles marins ne sont pas inclus. Voir Câbles et ordinateur plus loin sur cette page.

Pour quels moteurs et systèmes

Jaltest Marine Jetski couvre les motomarine, dans le domaine nautique aussi jetski du PWC appelés. Une marque dans la liste signifie qu'il y a couverture, non que chaque modèle et année de fabrication soit entièrement supporté. Le classement par continent fait référence au pays d'origine de la marque, non au propriétaire actuel.

Scooters des mers

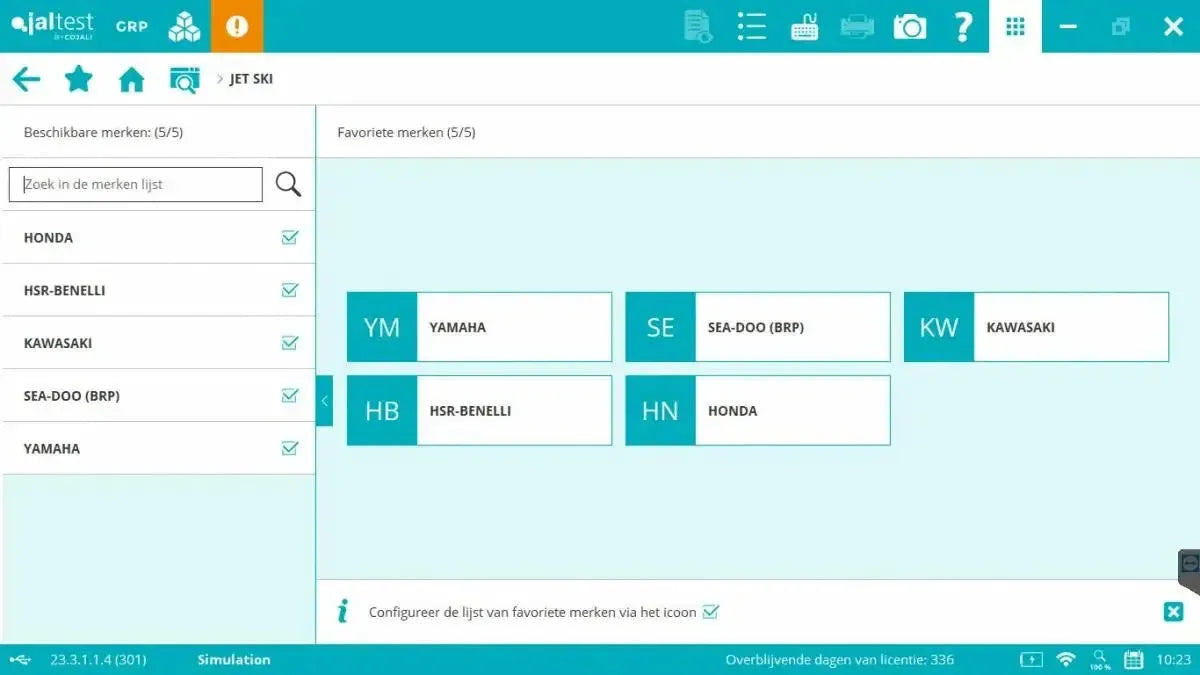

Grandes marques parmi les scooters des mers du couverture de Jaltest Marine Jetski : Honda, Kawasaki, Sea-Doo (BRP) et Yamaha.

Toutes les 5 marques de scooters des mers, réparties par continent :

Européen comprend Royaume-Uni, Turquie et Russie. Chinois est distinct de Asiatique, où le Japon, la Corée du Sud et l'Inde sont compris. La classification repose sur le pays d'origine de la marque et non sur le propriétaire actuel, et les constructeurs de moteurs reçoivent la région de leur propre pays.

Les systèmes embarqués

• Commande moteur : L'unité de commande du bloc, y compris la Yamaha ECM EFI, la Sea-Doo ECM et la Kawasaki ECU DFI pour l'injection directe de carburant.
• Système de freinage et de marche arrière : Le iBR de Sea-Doo et le RiDE de Yamaha, avec le RiDE SCU comme unité de commande dédiée.
• Système de clé : Les clés D.E.S.S. de Sea-Doo, configurables comme clé normale, clé d'apprentissage avec puissance limitée ou clé de location.
• Module multiplex : Le Sea-Doo MPEM, qui gère la distribution électrique et la protection à bord.
• Tableau de bord : Le Sea-Doo INS, l'écran des données de fonctionnement.
• Direction : Le capteur d'angle de direction, nécessaire au système de freinage et de marche arrière.
• Manette des gaz : Le capteur de position du papillon (TPS), qui détermine l'accélération.

Les quatre ensembles Marine côte à côte

Les quatre appareils de diagnostic Marine partagent la même mallette 70001053 et le même Jaltest Link V9; la différence réside entièrement dans le module logiciel. Ci-dessous figure pour chaque ensemble ce qu'il couvre, afin que vous puissiez déterminer celle qui convient à votre application.

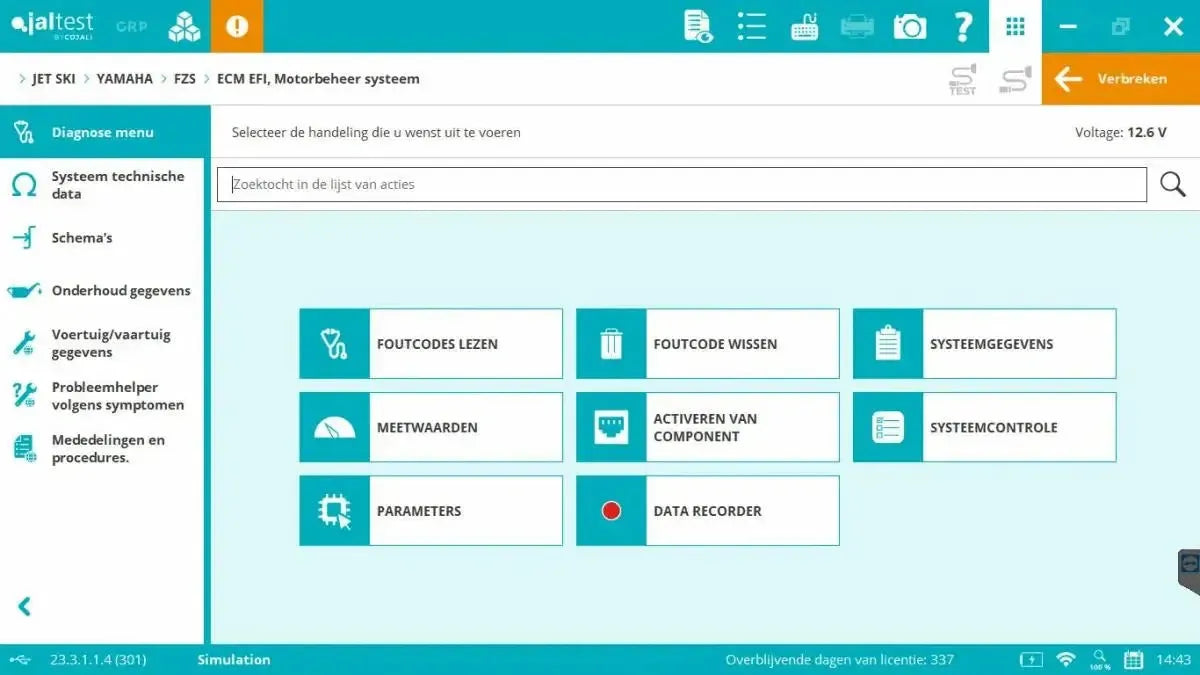

Ce que vous pouvez faire

Avec la Module Jetski vous lisez les calculateurs , vous procédez comme suit valeurs de mesureen direct et pilotez les composants. En outre, une documentationavec des schémas, guides de diagnostic des pannes et données d'entretienrelatifs au système sur lequel vous travaillez est incluse.

Diagnostic et service

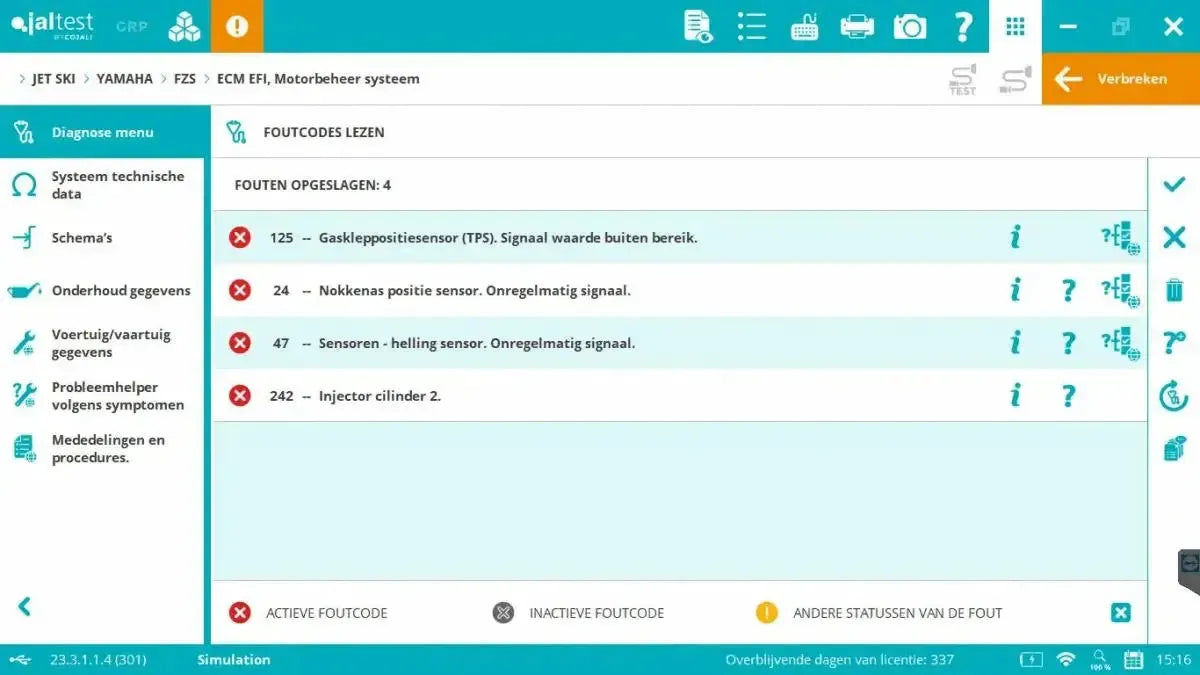

• Lire et effacer les codes d'erreur : La mémoire de défauts de l'unité de commande, avec codes actifs, inactifs et permanents et une description pour chaque code.
• Valeurs de mesure : Régime moteur, pression de carburant, position du papillon et état du système de freinage et marche arrière, en chiffres ou graphique.
• Piloter les composants : Injecteurs, pompe à carburant et commande du système iBR et RiDE pour évaluer leur fonctionnement.
• Données du calculateur : Numéro de pièce, numéro de série, version logicielle et nombre total d'heures de fonctionnement de l'unité de commande.
• Entretien et service : Ajouter, supprimer et configurer les clés D.E.S.S. comme clé normale, clé d'apprentissage ou clé de location, et réinitialiser le compteur d'entretien.
• Calibrages et procédures d'apprentissage : Étalonner le iBR de Sea-Doo et le RiDE de Yamaha, apprendre le capteur d'angle de direction et étalonner le capteur de position du papillon.

Informations techniques incluses

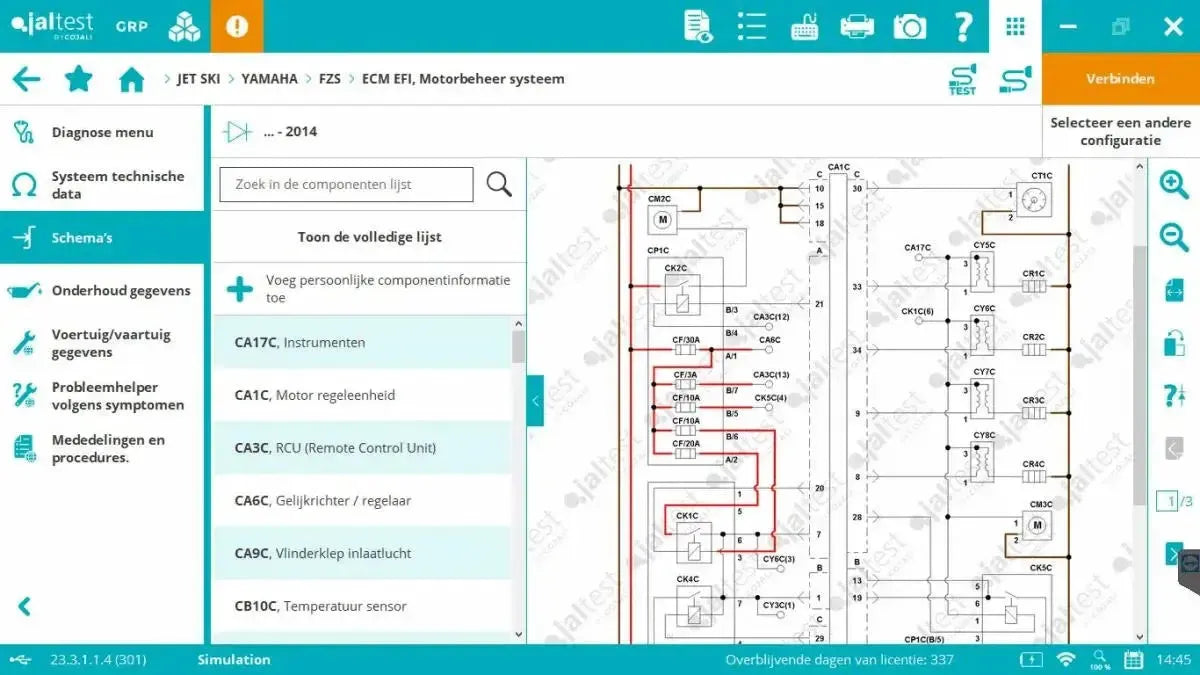

• Schémas : Les schémas électriques du système moteur, avec fusibles cliquables, connexions de masse, capteurs, unités de commande et câblage.

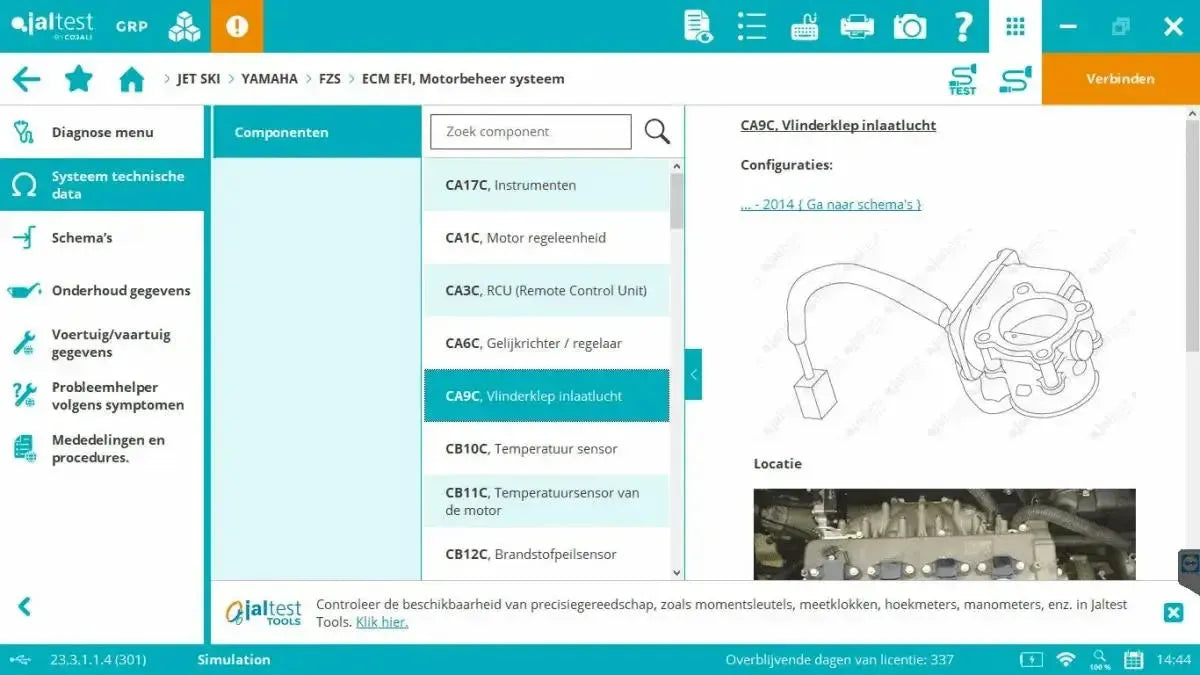

• Données techniques : Couples de serrage, données d'ajustement, spécifications des fluides et données des capteurs, actionneurs et unités de commande.
• Guides de réparation par code de défaut : Un guide étape par étape pour le code de défaut trouvé, avec inspection du câblage, test des composants et solution proposée.
• Dépanneur par symptôme : Recherche sans code de défaut, sur la base d'une plainte telle que démarrage difficile, perte de puissance ou surchauffe.
• Bulletins techniques : Les avis de Cojali sur les pannes courantes et les erreurs récurrentes par marque.

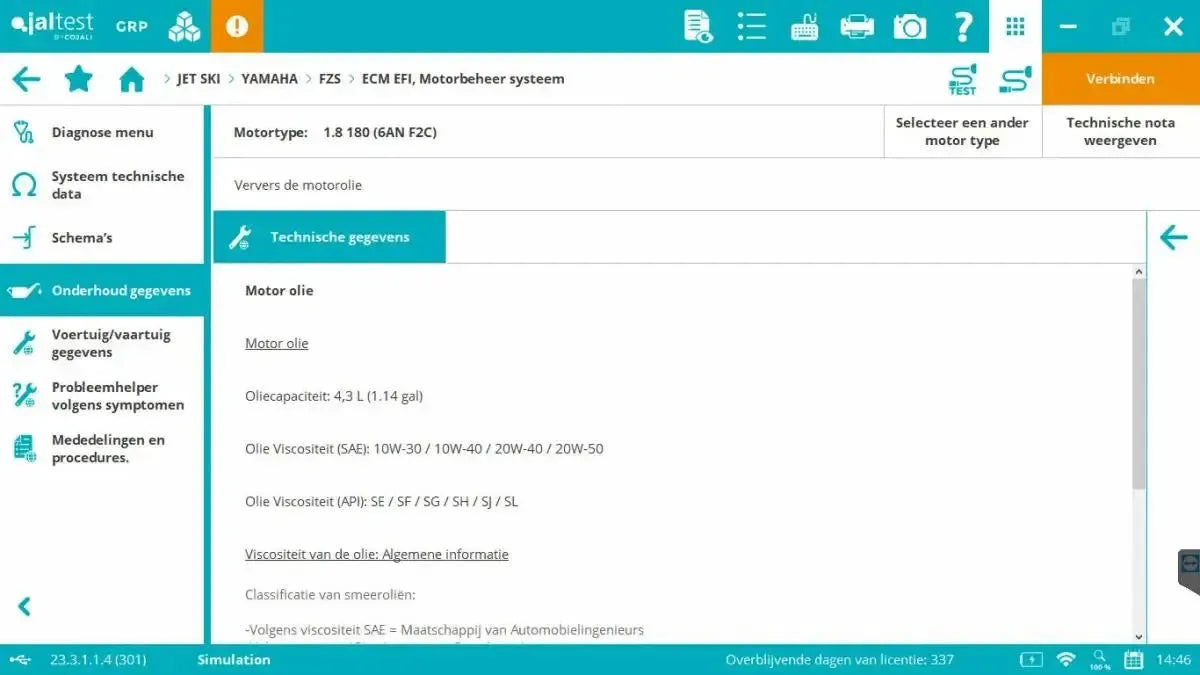

• Données d'entretien : Les programmes d'entretien en heures de fonctionnement, avec les procédures de service et le remplacement des filtres, turbines, courroies trapézoïdales, thermostats et anodes.

La différence avec le mode expert

Le diagnostic standard consiste à lire, mesurer et commander. En mode mode expert vous modifiez en outre paramétrer les unités de contrôle : l'étalonnage des capteurs et des actionneurs, le réglage des paramètres de fonctionnement et de réaliser les procédures d'apprentissage. Ce mode est d'ailleurs inclus.

Câbles et ordinateur

La valise contient le câble OBD 16 broches pour la connexion standard. En mer, aucun connecteur OBD normalisé n'a jamais été obligatoire, donc pratiquement chaque fabricant de moteurs dispose de ses propres connecteur de diagnostic, même sur les nouveaux moteurs. Le logiciel elle-même fonctionne sur un PC Windows.

• Kit de câbles motomarine (29985) : Six articles — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M et JDC662M. Le câble Yamaha JDC601A n'en fait pas partie, et l'ensemble est fourni avec le Full- et la version navire; demandez les câbles séparément pour ce module.
• Câbles de diagnostic : JDC602A pour le connecteur 6 broches de Sea-Doo, qui déverrouille iBR, MPEM, ECM et INS, et JDC610A pour le connecteur 4 broches de Kawasaki avec ECU DFI.
• Programmation de clé : JDC660M pour les clés D.E.S.S. de Sea-Doo, JDC661M pour Yamaha et JDC662M pour Kawasaki ; ce sont des stations de clé, pas des câbles de diagnostic.
• Câble de diagnostic Yamaha : JDC601A ne figure pas dans cet ensemble, mais dans le kit de câbles pour navire 70002008 et le kit de câbles pour moteur hors-bord 70002025.
• Câble de prolongation JDC100B : Le câble de 250 cm de longueur fourni dans la valise offre une flexibilité entre la motomarine et le lieu d'installation de l'ordinateur portable.
• Ordinateur : Le logiciel fonctionne sous Windows. Cojali propose le Jaltest Rugged PC et la A140 Rugged PAD ; tous deux sont disponibles séparément dans notre boutique en ligne.

Le câble dont vous avez besoin dépend du connecteur de diagnostic sur le moteur et non sur le capot moteur. Vérifiez le connecteur sur le moteur lui-même avant de commander : s'il s'agit de la prise OBD2 à 16 broches, le câble fourni JDC213.9 suffit ; s'il s'agit d'un connecteur spécifique à la marque, vous trouverez alors le câble correspondant dans la liste ci-dessus.

Licence et renouvellement

Le licence logicielle s'étend douze mois à partir du activation et est ensuite renouvelée annuellement contenant la licence de mise à jour (74602005). Tant que la licence est active, vous recevez toutes les nouvelles versions logicielles et conservez l'accès à informations techniques.

• Durée : Douze mois à compter de l'activation.
• Renouvellement : Annuellement, avec la licence de mise à jour (74602005), pour douze mois supplémentaires à chaque fois.
• Installations : Maximum cinq ordinateurs. Le matériel Jaltest est toujours nécessaire pour exécuter le logiciel.
• Enregistrement des données : À l'activation, après chaque nouvelle version du logiciel, puis tous les six mois.
• Achat de module supplémentaire : Un module acheté ultérieurement est aligné sur votre licence actuelle ; vous payez au prorata.
• Non-renouvellement : Le diagnostic continue de fonctionner sur la dernière version installée, mais l'accès aux informations techniques expire. Cojali continue de supporter une licence expirée pendant un an.

Extensions optionnelles

En plus de Module Jetski il existe des extensions que vous commandez séparément. Elles ne sont pas nécessaires pour diagnostiquer, mais elles enrichissent la documentation, l'l'assistance ou les couverture ci-après. Voici ce qui est inclus pour Marine.

• Jaltest ATS (70809004) : Un an d'accès à l'assistance technique en anglais de Cojali. Renouvellement automatique ; résiliation possible par écrit jusqu'à trente jours avant la date d'expiration.
• Jaltest Central Services : Actions effectuées par les spécialistes de Cojali à votre place, facturées à l'acte.
• Les autres modules Marine : Marine In-Board (74502003) et Marine Hors-Bord (74502004) peuvent être ajoutés séparément, ou vous optez pour Marine Full (74502001), qui couvre les quatre domaines.

Contenu de l'emballage

• 1x Interface Jaltest Link V9 (70001015)
• 1x Kit Multiconnecteur Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Câble adaptateur Link V9 DB26 26 broches – OBD2 16 broches | Interface
• 1x Jaltest (JDC107.9B) | Câble adaptateur Link V9 – USB-C | Interface
• 1x Jaltest (JDC100B) | Câble d'extension Jaltest Link V9 connecteur DB26 26 broches (250 cm) | Interface
• 1x Jaltest (70003015) | Mallette compacte
• 1x Jaltest (74502005) | Marine (Jetski) | Activation logicielle
• 1x Jaltest (74502017) | Marine (Jetski) | Licence logicielle
• 1x INFO En ligne Marine Jaltest (29479)
