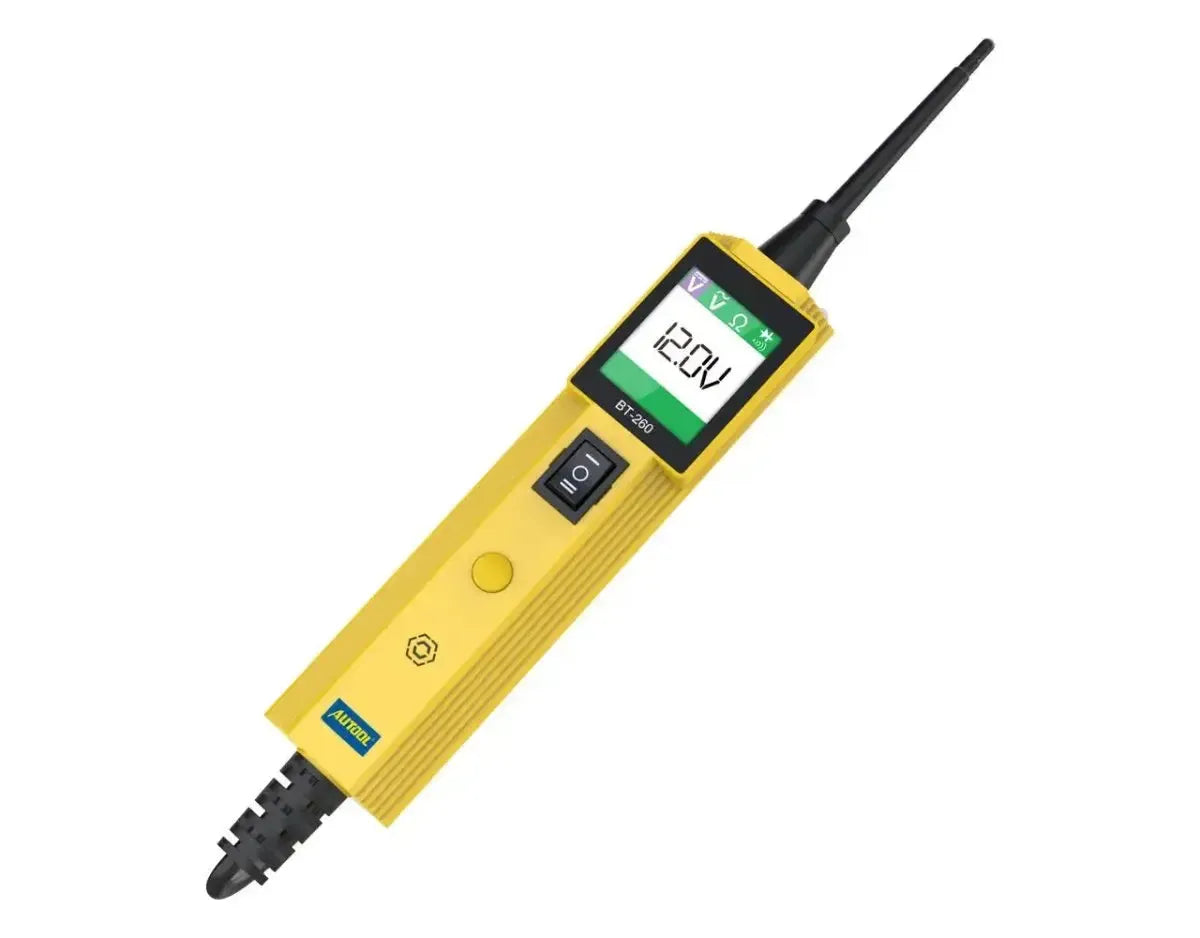

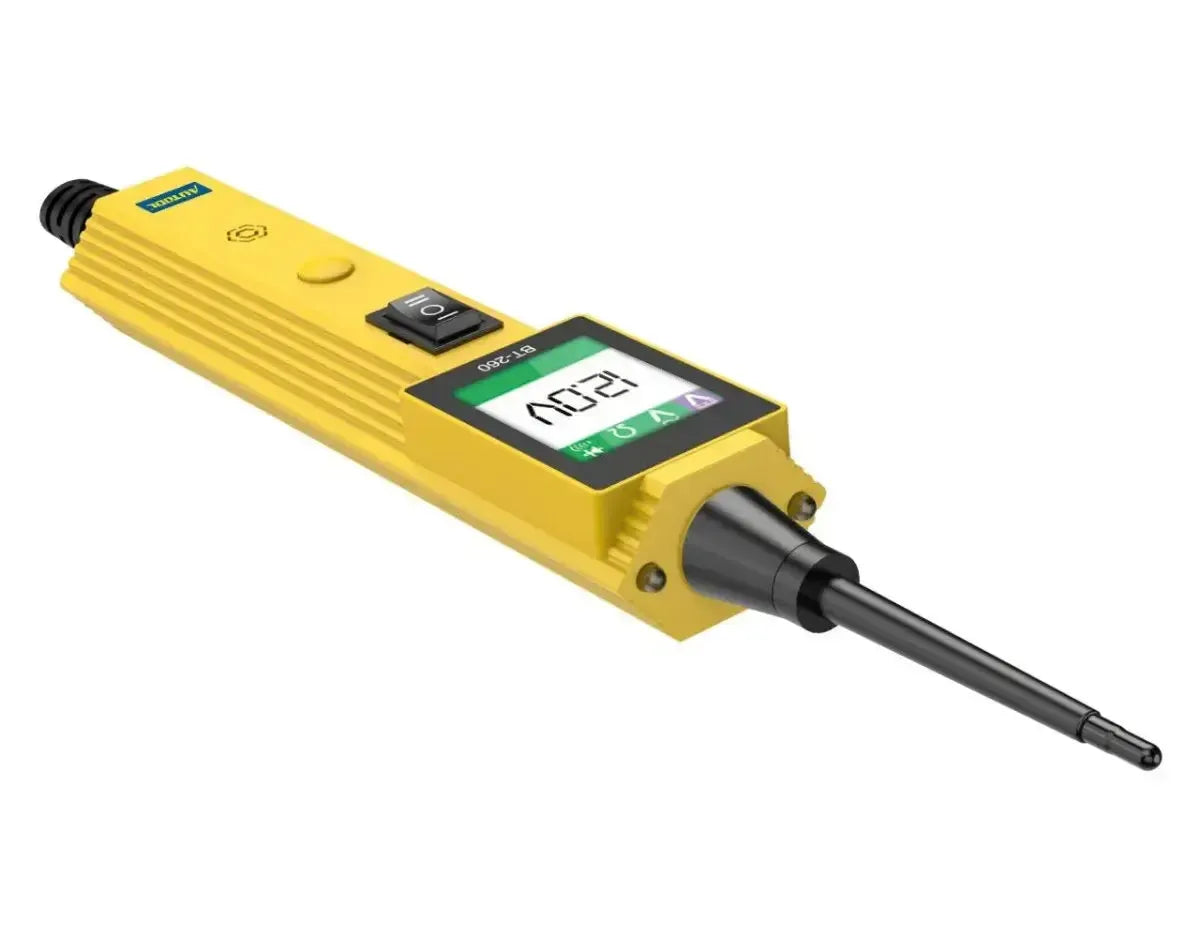

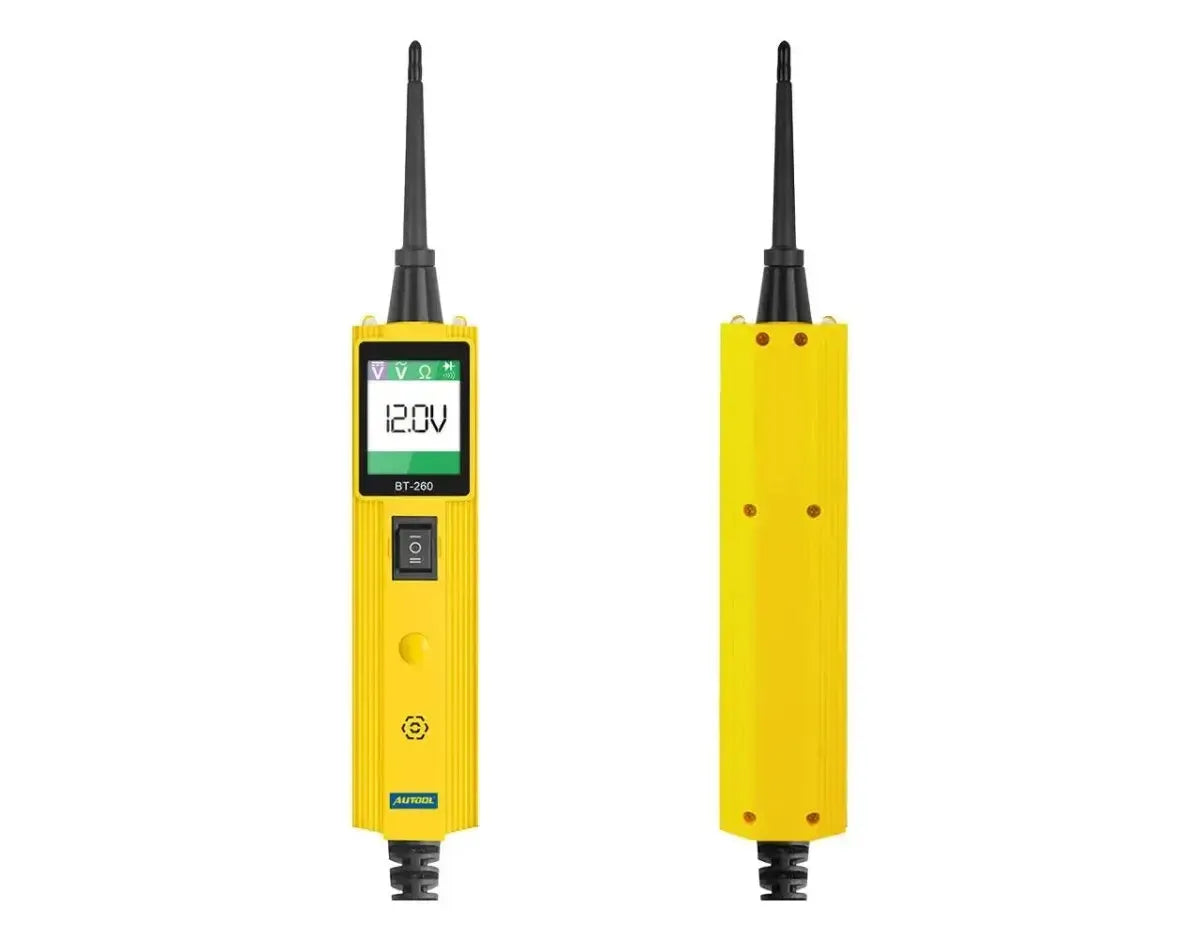

Le testeur de circuit Autool BT260 est conçu pour diagnostiquer les systèmes électriques des voitures particulières, des véhicules utilitaires lourds et des machines agricoles. Avec une plage de mesure étendue de 0 à 65V, cet instrument convient aux systèmes 12V, 24V et 48V. Le testeur est alimenté directement via les pinces de batterie fournies ou l'allume-cigare 12V du véhicule, éliminant le besoin de batteries internes. L'appareil est spécifiquement développé pour détecter rapidement les courts-circuits, les ruptures de fil et les résistances de transition dans les réseaux électriques complexes des véhicules, sans avoir à brancher manuellement des câbles d'alimentation externes.
Lors des travaux de diagnostic, le testeur de circuit mesure les signaux de tension via la sonde en cuivre intégrée, combinée à la pince de masse supplémentaire pour un circuit fermé. Au-delà de la mesure passive, l'appareil offre la possibilité de commander directement des composants tels que les ventilateurs de refroidissement, les relais et les moteurs d'essuie-glace en fournissant manuellement le plus ou la masse via le commutateur à bascule intégré. Un indicateur de polarité avec éclairage LED affiche directement l'état du circuit, tandis que l'écran LCD couleur rétroéclairé affiche des valeurs de mesure précises pour la tension continue, la tension alternative et la résistance. En cas de court-circuit ou de surcharge, la protection automatique contre les surcharges intervient immédiatement pour protéger à la fois le testeur et l'électronique du véhicule, après quoi l'appareil redémarre automatiquement.
AVANTAGES
POINTS D'ATTENTION
Application et fonctionnalité
Le testeur de circuit Autool BT260 offre plusieurs modes de mesure pour tester et diagnostiquer efficacement l'électronique et les capteurs des véhicules.
- Mesure de tension continue : Mesurez la tension de batterie et les lignes d'alimentation dans une plage de 0 à 65V avec une résolution de 0,1V. Utilisé pour vérifier les circuits constants et commutés.
- Mesure de tension alternative : Enregistre les valeurs de tension maximales et minimales, y compris la fréquence et le rapport cyclique. Essentiel pour contrôler les capteurs de vilebrequin, l'ondulation de l'alternateur et les signaux PWM.
- Mesure de résistance : Mesure la valeur de résistance réelle entre la sonde de test et la pince de masse de 0 à 200 kΩ pour détecter les mauvais contacts de masse, la corrosion ou la résistance interne des fils.
- Test de diode : Vérifie la direction de conduction et de blocage des diodes dans le circuit électrique, pratique pour diagnostiquer les diodes de blocage dans les boîtiers de fusibles et les alternateurs.
Fonctions et capacités spéciales
En plus des fonctions de mesure standard, ce testeur est équipé de fonctions actives qui accélèrent le diagnostic des pannes.
- Activation de composants : Avec l'interrupteur physique, le technicien envoie la tension de batterie ou un signal de masse directement à la sonde de test. Cela permet de tester immédiatement les actionneurs, les démarreurs et les lampes.
- Détection de polarité et de continuité : Fournit une rétroaction visuelle directe via la LED rouge pour le positif ou la LED verte pour la masse. En cas de continuité complète de 0,0Ω, un signal acoustique retentit également pour les contrôles de câblage en aveugle.
- Traçage de signal et de câble : Rend visibles les irrégularités dans les formes d'onde, par exemple sur les capteurs MAP, et suit les câbles ou les composants du fusible au consommateur pour localiser les courts-circuits.
- Protection automatique contre les courts-circuits : L'appareil est protégé thermiquement avec un courant nominal de 1 à 10A. En cas de dépassement, le flux de courant s'arrête immédiatement, ce qui évite la fusion du câblage ou des fusibles lors du test.

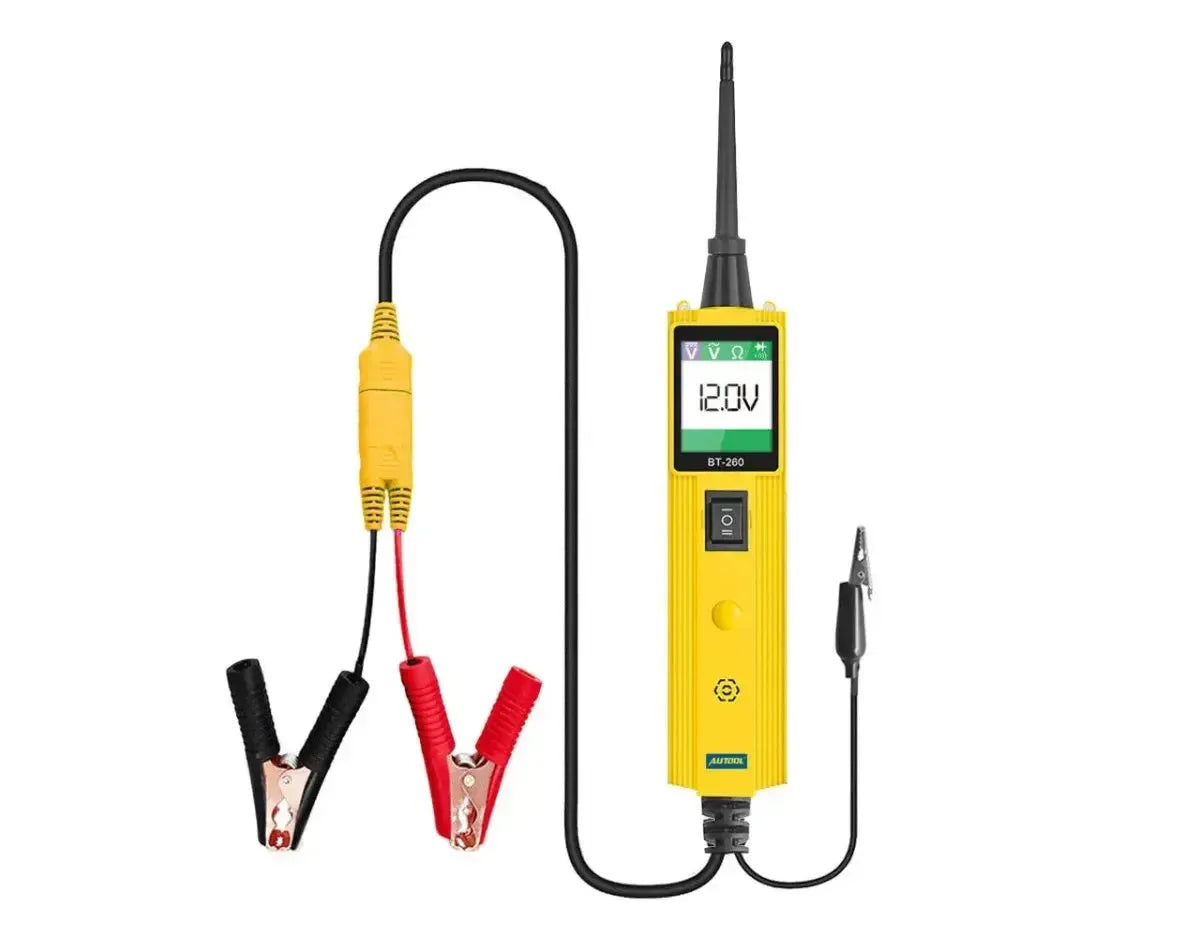

Contenu de l'emballage

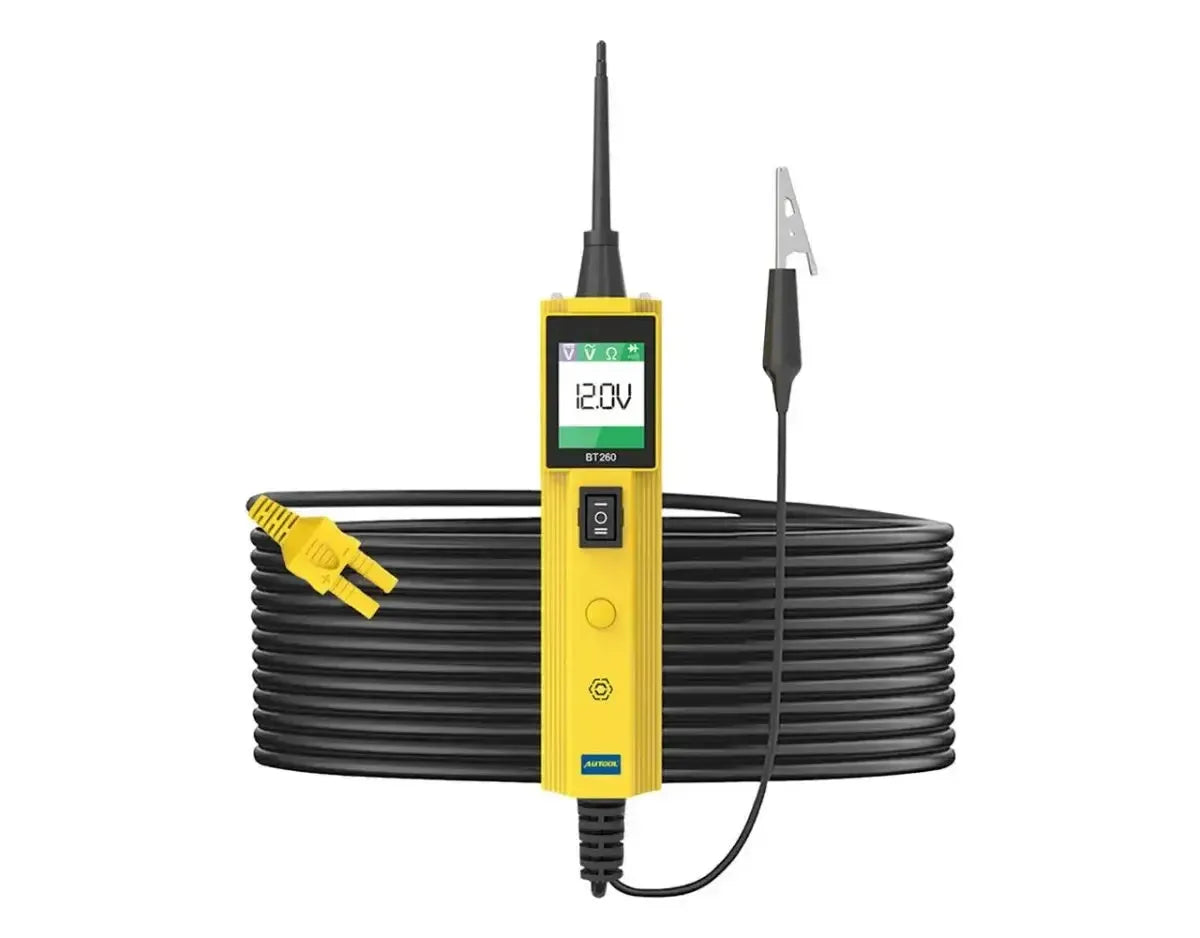

- 1x Testeur de circuit Autool BT260, incluant un câble de test fixe de 12 mètres
- 1x Câble adaptateur pince batterie, rouge et noir
- 1x Adaptateur allume-cigare 12V
- 1x Sonde de test vissable
- 1x Mallette de rangement rigide
- 1x Manuel d'utilisation
Caractéristiques techniques
Général
- Marque La marque qui fabrique le testeur de circuit. Les marques diffèrent en qualité, service et disponibilité des pièces.
- Autool
- Type de testeur Le type de testeur, par exemple un testeur de circuit avec mesure de charge ou un traceur de câbles.
- Testeur de circuit avec activation de composants
- Adapté à la tension système La tension des systèmes du véhicule pour laquelle vous pouvez utiliser le testeur. Vérifiez que votre système 12V ou 24V y figure.
- 12 à 48 V
- Application À quoi sert le testeur, par exemple tester des batteries, des systèmes de démarrage et de charge, ou localiser des ruptures de câble.
- Test de circuits, composants et diodes dans les véhicules
Mesure
- Fonctions de mesure Quelles mesures l'appareil peut effectuer, comme la tension continue, la tension alternative, la résistance ou les diodes.
- Tension continue, tension alternative, résistance, diode
- Plage de mesure tension continue Entre quelles valeurs l'appareil peut mesurer la tension continue. Une plage plus large convient à davantage de systèmes.
- 0 à 65 V
- Plage de mesure tension alternative Entre quelles valeurs l'appareil peut mesurer la tension alternative. Utile pour contrôler un alternateur ou des signaux.
- 0 à 65 V
- Plage de mesure résistance Entre quelles valeurs l'appareil mesure la résistance. Cela permet de contrôler des câbles, capteurs et fusibles.
- 0 Ω à 200 kΩ
- Plage de mesure courant Quelle quantité de courant vous pouvez mesurer ou charger avec le testeur. Important pour tester des circuits sous charge.
- 1 à 10 A
Écran
- Type d'écran Le type d'écran sur lequel vous lisez les valeurs mesurées, par exemple un écran LCD ou TFT couleur.
- Écran LCD couleur avec rétroéclairage
- Diagonale de l'écran La taille diagonale de l'écran en pouces. Un écran plus grand se lit plus facilement en atelier.
- 1,7 pouce
- Lampe de travail Indique si le testeur possède une lampe intégrée. Utile pour travailler dans des endroits sombres sous le capot.
- Oui
- Signal sonore Indique si l'appareil signale la mesure par un bip ou des tonalités, afin de ne pas devoir regarder l'écran en permanence.
- Oui
Alimentation
- Alimentation Comment le testeur reçoit son alimentation : par piles ou directement depuis le circuit ou la batterie testés.
- Alimenté via les bornes de batterie ou l'allume-cigare 12 V
- Longueur de câble La longueur du câble fourni. Un câble plus long permet de s'éloigner davantage de la batterie pour atteindre le point de mesure.
- 12 m
- Raccordement Avec quoi vous raccordez le testeur à la batterie ou au circuit, par exemple des pinces crocodiles ou des bornes fixes.
- Bornes de batterie et sonde de test
Sécurité
- Protection Quelles protections possède l'appareil, comme contre les courts-circuits, la surcharge ou l'inversion de polarité.
- Protection automatique contre les courts-circuits et surcharges
- Fusible réglable Indique si vous pouvez régler vous-même le seuil de courant auquel la protection se déclenche. Cela protège les circuits sensibles.
- Non
Dimensions
- Dimensions La longueur, la largeur et la hauteur de l'appareil. Cela permet de savoir s'il tient bien en main et dans votre mallette.
- 253 x 32 mm
Autres caractéristiques (11)
- Marque du produit
- Autool
- Modèle du produit
- BT260
- Plage de mesure tension continue
- 0 - 65V
- Plage de mesure tension alternative
- 0 - 65V
- Plage de mesure résistance
- 0 - 200 kΩ
- Courant nominal à la protection
- 1 - 10A
- Longueur du câble de test intégré
- 12 mètres
- Écran
- Écran LCD couleur 1,7 pouces avec rétroéclairage
- Longueur de la pointe de test
- 42 mm
- Dimensions du testeur, L x l
- 253 mm x 32 mm
- Numéro d'article
- BT260
